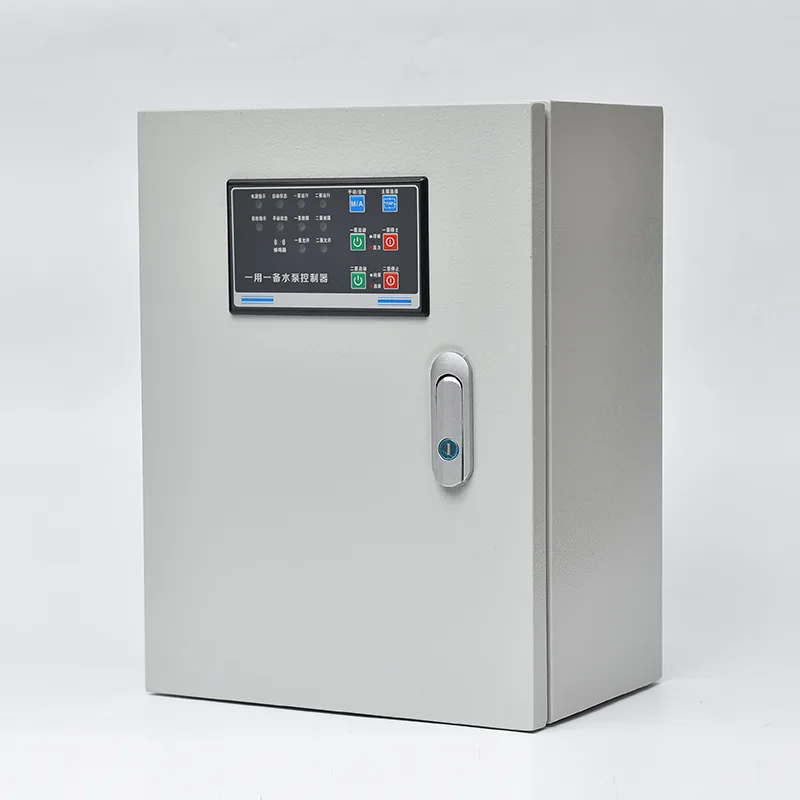

Ovládací panel čerpadla na úpravu vody

Kupte si kvalitní ovládací panel čerpadla na úpravu vody od předního čínského výrobce CSIVEI. Integruje vstupní jističe, stykače čerpadel nebo softstartéry, nadproudová relé, programovatelný logický ovladač nebo vyhrazený ovladač čerpadla a rozhraní snímačů hladiny v jediném krytu na podlahu nebo na stěnu. Jmenovité výkony se pohybují od 0,75 kW do 250 kW při třífázovém napětí 380–480 V. Detekce hladiny kapaliny přijímá vstupy z plovákových spínačů, vysílačů hydrostatického tlaku nebo ultrazvukových senzorů – ovladač automaticky spustí provozní čerpadlo, když se jímka naplní, přivede pomocné čerpadlo, pokud přítok překročí kapacitu jednoho čerpadla, a aktivuje výstupy alarmu vysoké hladiny, pokud hladiny nadále stoupají. Funkce automatického střídání otáčí roli vedoucího čerpadla na základě provozních hodin nebo každého spouštěcího cyklu, čímž se vyrovnává mechanické opotřebení. Každý okruh čerpadla je samostatně chráněn proti přetížení, zkratu, ztrátě fáze a reverzaci fáze. Dodatečné ochrany specifické pro čištění odpadních vod – jako je monitorování netěsnosti těsnění, monitorování teploty ložisek a detekce zablokování čerpadla pomocí profilování podproudu nebo přetížení – jsou integrovány tak, aby zachytily problémy dříve, než dojde k poškození motoru. HMI namontované na dveřích zobrazuje hladinu v jímce, stav čerpadla, provozní hodiny a historii poruch. Komunikace přes Modbus RTU/TCP nebo volitelnou 4G bránu umožňuje vzdálené monitorování a integraci SCADA. Skříň používá pozinkovanou ocel s antikorozním práškovým nátěrem, standard IP55 nebo IP65 pro venkovní instalaci.

Ideální aplikace

Od čerpacích stanic komunálních odpadních vod až po manipulaci s průmyslovou odpadní vodou, ovládací panel čerpadla na úpravu vody poskytuje automatizované bezobslužné řízení čerpadel pro nejnáročnější prostředí odpadních vod.

Stanice městského kanalizačního výtahu

Městské kanalizační sítě se spoléhají na výtahové stanice, které vedou odpadní vodu z nízko položených sběrných míst do gravitačních rozvodů nebo čistíren. Ovládací panel řídí jedno až čtyři ponorná čerpadla v konfiguraci s mokrou studnou a automaticky nastavuje provoz čerpadla podle toho, jak se přítok mění v závislosti na denním způsobu používání. Výstupy alarmu na vysoké úrovni se připojují k telemetrickému systému pro centrální upozornění SCADA, zatímco funkce střídání zajišťuje vyvážené opotřebení čerpadel v instalovaném vozovém parku.

Čistírny odpadních vod

V rámci čistíren zajišťují čerpací stanice příjem surové odpadní vody, dopravu primárního kalu, vracení aktivovaného kalu a vypouštění upravené odpadní vody. Panel řídí každý čerpací agregát nezávisle, s integrovaným monitorováním netěsností těsnění a teploty ložisek, které jsou kritické pro prevenci selhání ponorného motoru v aplikacích s nepřetržitým provozem. Komunikace se systémem SCADA závodu poskytuje data o toku, energii a poruchách v reálném čase.

Průmyslová odpadní voda a procesní odpadní voda

Potravinářské, chemické, textilní a těžební provozy generují odpadní vodu s vlastnostmi, které zpochybňují standardní ovládání čerpadel – korozivní kapaliny, vysoký obsah pevných látek, zvýšená teplota nebo vláknitý materiál. Profily ochrany motoru panelu lze vyladit tak, aby včas detekovaly zablokování čerpadla a zahájily automatický cyklus zpětného a opakovaného pokusu, aby se odstranily překážky oběžného kola, než zavoláte obsluhu.

Čerpací stanice komerčních a obytných komplexů

Velké kancelářské parky, nákupní centra a obytné budovy s více věžemi, které fungují pod úrovní městské kanalizace, vyžadují spolehlivé ovládání čerpadla v suterénu. Panel poskytuje plně automatizovaný provoz s vysokoúrovňovými alarmovými výstupy připojenými k systému řízení budovy, což zajišťuje žádné riziko zálohování odpadních vod do obsazených prostor. Jeho kompaktní konfigurace pro montáž na stěnu vyhovuje omezenému prostoru pro výrobní prostory typické pro komerční suterény.

Čerpání dešťové vody a protipovodňové ochrany

Stanice dešťové vody, které řídí odtok během silných dešťů, čelí dlouhým obdobím nečinnosti, po nichž následuje náhlý, intenzivní přítok. Panel nabízí schéma aktivace dešťového režimu: když je přijato spuštění bouřky ze srážkoměru nebo stoupající hladiny vrtu, všechna čerpadla zadají sekvenci prioritního spuštění. Rychlé střídání během prodlouženého bouřkového čerpání zabraňuje jakémukoli jednotlivému čerpadlu nést plnou tepelnou zátěž.

Vzdálené a bezobslužné instalace

Čerpací stanice odpadních vod ve venkovských nebo rozptýlených lokalitách těží z plné automatizace panelu a možností vzdáleného monitorování. Vestavěná brána 4G nebo rádiové telemetrické rozhraní zasílá údaje o stavu čerpadla, hladině v jímce a poplachových údajích do centrálního operačního střediska. Operátoři mohou na dálku potvrzovat alarmy a resetovat cesty, čímž výrazně sníží náklady a zpoždění při návštěvách stanic, které mohou být od sebe vzdáleny stovky kilometrů.

Technický hluboký ponor

Ovládací panel čerpadla na úpravu vody kombinuje sekvenční řazení čerpadel na základě úrovně, ochranu motoru specifickou pro kanalizaci a robustní odolnost vůči vlivům prostředí do jediné továrně testované sestavy.

Detekce hladiny a sekvenování pumpy

Ovladač přijímá jeden nebo více hladinových signálů z plovákových spínačů (diskrétní, typicky čtyři úrovně: stop, spuštění vedoucího čerpadla, zpožděné spuštění čerpadla, horní alarm) nebo nepřetržitý analogový vstup 4–20 mA z vysílače hydrostatického tlaku nebo ultrazvukového senzoru. Když hladina v jímce stoupne k počátečnímu bodu startu, spustí se provozní čerpadlo. Pokud přítok překročí rychlost výtlaku jednoho čerpadla a hladina nadále stoupá až k počátečnímu bodu zpoždění, řídicí jednotka spustí pomocné čerpadlo. Když hladina klesne na bod zastavení, všechna čerpadla se zastaví. Alarm vysoké hladiny se spustí, pokud jímka dosáhne kritické prahové hodnoty – což indikuje přítok nad čerpací kapacitu nebo poruchu čerpadla – a tento signál je přenášen do telemetrického systému jako prioritní alarm. Nastavitelný časovač doběhu udržuje čerpadla v provozu krátce po dosažení bodu zastavení, aby se uvolnilo výtlačné potrubí, čímž se zabrání usazování pevných látek.

Automatické řízení střídání a povinností

Řídicí jednotka střídá označení vedoucího čerpadla při každém cyklu čerpadla nebo na základě konfigurovatelných provozních hodin. Ke střídání dochází v bodě zastavení – po dokončení aktuálního cyklu se další čerpadlo v pořadí stane vedoucím. Pokud se vedoucí čerpadlo nespustí nebo se během provozu vypne, řídicí jednotka automaticky určí další dostupné čerpadlo jako vedoucí a okamžitě je spustí, přičemž zablokuje vadné čerpadlo a vygeneruje alarm. Toto automatické přepínání zajišťuje nepřetržitý provoz stanice bez zásahu obsluhy.

Ochrana motoru specifická pro odpadní vody

Kromě standardní ochrany proti přetížení a zkratu obsahuje panel ochrany přizpůsobené poruchovým režimům ponorných kalových čerpadel. Detekce netěsnosti těsnění využívá snímač vodivosti v olejové komoře čerpadla nebo v dutině těsnění. Pokud je detekován průnik vody, panel spustí alarm – což umožní naplánování údržby před narušením vinutí motoru – a lze jej nakonfigurovat tak, aby čerpadlo vypnulo, pokud únik dosáhne kritického prahu. Monitorování teploty ložisek akceptuje PTC termistor nebo vstupy PT100 zabudované v motoru čerpadla. Nadměrná teplota spustí buď alarm, nebo vypnutí v závislosti na závažnosti. Ochrana proti zablokování čerpadla využívá profilování proudu motoru: pokud řídicí jednotka zaznamená náhlý pokles proudu pod normální provozní pásmo, což signalizuje zablokované nebo zaseknuté oběžné kolo, inicializuje před spuštěním alarmu konfigurovatelný cyklus zpětného chodu a opakování (jeden nebo více krátkých běhů obráceným směrem k odstranění překážky).

Startovací metody

Panel odpovídá způsobu spouštění velikosti motoru čerpadla a omezením dodávky na místě. Přímé spouštění vyhovuje menším čerpadlům do přibližně 7,5 kW. Spouštění hvězda-trojúhelník snižuje náběh u čerpadel středního výkonu. Softstartéry jsou určeny pro větší čerpadla, kde musí být řízen pokles napájecího napětí a je třeba se vyvarovat bouchnutí zpětného ventilu při náhlém spuštění. VFD se používají tam, kde je vyžadován provoz s proměnnými otáčkami – například přizpůsobení rychlosti čerpadla přítoku, aby se udržela konzistentní hladina mokré studny, spíše než cyklování mezi pevnými body zapnutí a vypnutí.

Ovládání výkonu a bezpečnosti

Vyhrazený řídicí transformátor dodává 24 V střídavého nebo 24 V stejnosměrného proudu pro řídicí jednotku, HMI, senzory a obvody alarmu – plně izolován od napájecí cesty motoru. Tlačítka nouzového zastavení na dvířkách panelu mechanicky izolují napájení čerpadla. Externí bezpečnostní blokovací smyčka přijímá vstupy z detekce plynů z mokré studny, blokování dveří na vstupu čerpací stanice a tepelnou ochranu z jakéhokoli zařízení proti proudu.

HMI a rozhraní operátora

Textový displej na dveřích nebo barevná dotyková obrazovka poskytuje v reálném čase hladinu jímky, stav čerpadla, provozní hodiny, počet startů, proud motoru a aktivní alarmy s časovou historií poruch. Rozhraní podporuje ruční ovládání čerpadla pro údržbu s automatickým obnovením po konfigurovatelném časovém limitu, aby se zabránilo náhodnému ručnímu zablokování. Nastavení parametrů – požadované hodnoty úrovně, časovače doběhu, režim střídání – je chráněno heslem.

Vzdálené monitorování

Standardní RS485 Modbus RTU se připojuje k telemetrickým jednotkám čerpací stanice. Volitelná cloudová brána 4G nebo Ethernet poskytuje přímý webový a chytrý přístup ke stavu pumpy, údajům o hladině, spotřebě energie a upozorněním na alarm. Výstup alarmu suchého kontaktu pro každou poruchu čerpadla a běžný stav vysoké hladiny je obvykle pevně připojen k telemetrickému systému jako priorita před jakýmkoli síťovým alarmem.

Kryt a ochrana proti korozi

Čerpací stanice odpadních vod představují korozivní atmosféru – sirovodík, vlhkost a v některých případech i chemické výpary. Skříň je vyrobena z pozinkované oceli s chemicky odolnou práškovou barvou. IP55 je standardní; IP65 s utěsněným kabelovým vstupem přes kompresní průchodky je určeno pro venkovní nebo nekryté instalace. Ventilační filtry používají média s aktivním uhlím, kde je expozice H₂S významná. Veškerá vnitřní kovová konstrukce je pokovena nebo z nerezové oceli a desky plošných spojů jsou konformně potaženy proti vlhkosti a korozivním plynům.

Často kladené otázky

Q1: Jaké snímače hladiny může panel přijmout a kolik úrovní ovládá?

Panel akceptuje plovákové spínače (typicky čtyři diskrétní úrovně), snímače hydrostatického tlaku (4–20 mA) nebo ultrazvukové senzory. U diskrétních plováků jsou řídicími úrovněmi zastavení, spuštění vedoucího čerpadla, zpožděné spuštění čerpadla a horní alarm. Pomocí analogového snímače jsou tyto požadované hodnoty naprogramovány přímo v ovladači, což poskytuje větší flexibilitu a dálkové nastavení.

Q2: Jak panel zvládá ucpání čerpadla hadry a pevnými látkami?

Regulátor nepřetržitě monitoruje proud motoru. Pokud proud výrazně klesne pod normální čerpací pásmo, řídicí jednotka identifikuje pravděpodobné zablokování a spustí automatickou sekvenci obrácení a opakování. Čerpadlo se krátce spustí ve zpětném chodu, aby se překážka uvolnila, a poté se znovu spustí vpřed. Pokud je pokus úspěšný a proud se normalizuje, operace pokračuje. Pokud zablokování přetrvává i po nastaveném počtu pokusů, čerpadlo se zablokuje a spustí se alarm.

Q3: Co se stane, když provozní čerpadlo během provozu selže?

Ovladač okamžitě označí vadné čerpadlo jako nedostupné, vybere další dostupné čerpadlo v pořadí otáčení, spustí je a spustí alarm poruchy. Toto automatické přepínání zajišťuje, že čerpání bude pokračovat bez zpoždění. Porouchané čerpadlo zůstane zablokováno, dokud není alarm potvrzen a porucha odstraněna.

Q4: Jak funguje střídání a mohu jej nastavit na rotaci podle provozních hodin?

Střídání mění, které čerpadlo funguje jako vedení po každém úplném cyklu čerpadla nebo na nastavitelném prahu provozních hodin. Rotace založená na provozních hodinách vyrovnává mechanické opotřebení a životnost těsnění u všech čerpadel. Střídání nastává v místě zastavení, když je jímka prázdná, takže během přepínání nehrozí žádné události na vysoké úrovni.

Q5: Jaké možnosti komunikace a vzdáleného alarmu jsou zahrnuty?

Panel poskytuje: beznapěťové reléové kontakty pro společný alarm, alarm vysoké hladiny a individuální poruchu čerpadla (pro pevné telemetrické připojení); RS485 Modbus RTU jako standard pro lokální integraci SCADA nebo RTU; a volitelná cloudová brána 4G pro přímý vzdálený přístup přes webový prohlížeč nebo aplikaci pro chytré telefony s upozorněním push.

Q6: Může panel běžet na záložním generátoru?

Ano. Řazení čerpadel panelu a softstartéry nebo spouštěče hvězda-trojúhelník omezují zapínací proud, což umožňuje generátoru spouštět čerpadla v rámci jeho kapacity. Volitelný vstupní signál generátoru může snížit počet čerpadel, která mohou běžet současně se záložním napájením, čímž se zabrání přetížení generátoru.

Q7: Jakou údržbu panel vyžaduje?

Měsíční vizuální kontrola těsnění dveří, ventilačních filtrů a vnitřního stavu. Čtvrtletní kontrola silových zakončení a stavu stykače. Každoroční funkční testování hladinových vstupů, alarmu vysoké hladiny, logiky střídání a bezpečnostních zařízení. V agresivním prostředí by měla být každoročně kontrolována opatření na ochranu proti korozi panelu. Stykače jsou primární servisní položkou, přičemž intervaly výměny závisí na frekvenci cyklu čerpadla.

Regionální kanalizační síť — Upgrade ovládání výtahové stanice

Pozadí

Regionální vodohospodářský úřad ve Spojeném království provozoval přes 40 kanalizačních stanic ve venkovských a příměstských oblastech, shromažďoval odpadní vodu z malých obcí a čerpal ji do centralizovaných čistíren. Mnoho stanic bylo ve věku 15 až 25 let se stárnoucími ovládacími panely používajícími základní logiku relé s plovákovým spínačem. Úřad čelil rostoucím nákladům na volání kvůli zablokování a poruchám čerpadel, nedostatečnému přehledu o stavu stanice mezi plánovanými inspekcemi a rostoucím potížím při získávání náhradních dílů.

Výzva

Stávající reléové panely nenabízely žádné vzdálené monitorování, žádnou detekci zablokování čerpadla a žádné automatické střídání – každá stanice provozovala jedno čerpadlo s manuálním pohotovostním režimem vyžadujícím fyzickou návštěvu k přepnutí. Události zablokování provozního čerpadla zůstaly nezjištěny, dokud pohotovostní čerpadlo také nezareagovalo, což mělo za následek nouzové volání a příležitostné úniky odpadních vod. Stanice byly rozmístěny na 1500 kilometrech čtverečních, takže reaktivní údržba byla pomalá a nákladná.

Když úřad plánoval upgrade řídicího systému, nové panely se musely vejít do stávajících nadzemních kiosků bez civilních úprav, propojit se s existujícími plovákovými spínači a novými ultrazvukovými snímači hladiny a komunikovat přes stávající telemetrickou síť úřadu – směs UHF rádia a GPRS, která vyžadovala jednoduché bezkontaktní výstupy alarmu spolu s daty Modbus. Specifikace také vyžadovala automatické střídání, detekci ucpání a monitorování netěsností těsnění.

Proč Ovládací panel čerpadla na úpravu vody?

Továrně zkonstruované panelové řešení řešilo každý požadavek v jediném balíčku. Panely byly postaveny podle přesných montážních rozměrů zadních desek kiosků, čímž se vyloučily jakékoli konstrukční práce. Regulátor akceptoval jak stávající vstupy plovákového spínače, tak nové ultrazvukové signály 4–20 mA, což umožňuje postupnou aktualizaci stanic.

Rozhodující se ukázala detekce ucpání čerpadla. První pokusy na třech stanicích odhalily, že mnoho výzev k zablokování bylo ve skutečnosti občasnými zádrhely, které se samy odstranily – automatická sekvence zpětného a opakovaného pokusu panelu je vyřešila bez zásahu operátora. Pouze přetrvávající blokády spustily poplach. Monitorování netěsností těsnění detekovalo pronikání vlhkosti do dvou čerpadel během uvádění do provozu, což umožnilo preventivní výměnu ložisek před nasazením čerpadel do pravidelného provozu.

Poplachové výstupy byly nakonfigurovány tak, aby byly přímo propojeny se stávajícími UHF telemetrickými stanicemi úřadu. V kombinaci s daty Modbus, které má tým SCADA k dispozici, úřad získal jak jednoduché upozornění na poruchu, tak podrobnou analýzu stanice.

Nasazení

Čtyřicet prefabrikovaných panelů konfigurovaných pro stanice se dvěma čerpadly (1,5 kW až 15 kW) bylo vyrobeno a testováno po dobu čtyř měsíců a instalováno elektrotechnickým týmem úřadu podle standardizovaného postupu uvádění do provozu. Panely zahrnovaly softstartéry na čerpadlech 7,5 kW a více, vstupy pro monitorování netěsnosti těsnění a teploty ložisek, logiku detekce ucpání a kompatibilitu plovákové i ultrazvukové hladiny. Postupné zavádění znamenalo modernizaci šesti stanic za měsíc, přičemž celá síť byla dokončena za méně než osm měsíců.

Výsledky

●  Nouzové výpadky čerpadla se během prvního roku snížily přibližně o 60 %, což je způsobeno automatickým zpětným a opakovaným odstraňováním drobných ucpání a včasným varováním díky monitorování netěsnosti těsnění, což umožňuje plánovanou údržbu.

●  Vyvážené střídání čerpadel v provozních a záložních čerpadlech poprvé na většině stanic, čímž se prodlužují servisní intervaly mechanické ucpávky a ložisek.

●  Tým SCADA získal v reálném čase přehled o hladinách jímek, stavu čerpadel a provozních hodinách na všech 40 stanicích, čímž nahradil předchozí spoléhání se na týdenní fyzické kontroly.

●  Operátoři uvedli, že standardizované rozmístění panelů na všech stanicích výrazně zjednodušilo hledání závad, protože každý technik přesně věděl, kde se jednotlivé komponenty a terminály nacházejí.

●  Od té doby úřad přijal stejnou specifikaci panelu pro dalších 15 stanic v programu rozšíření sítě.
