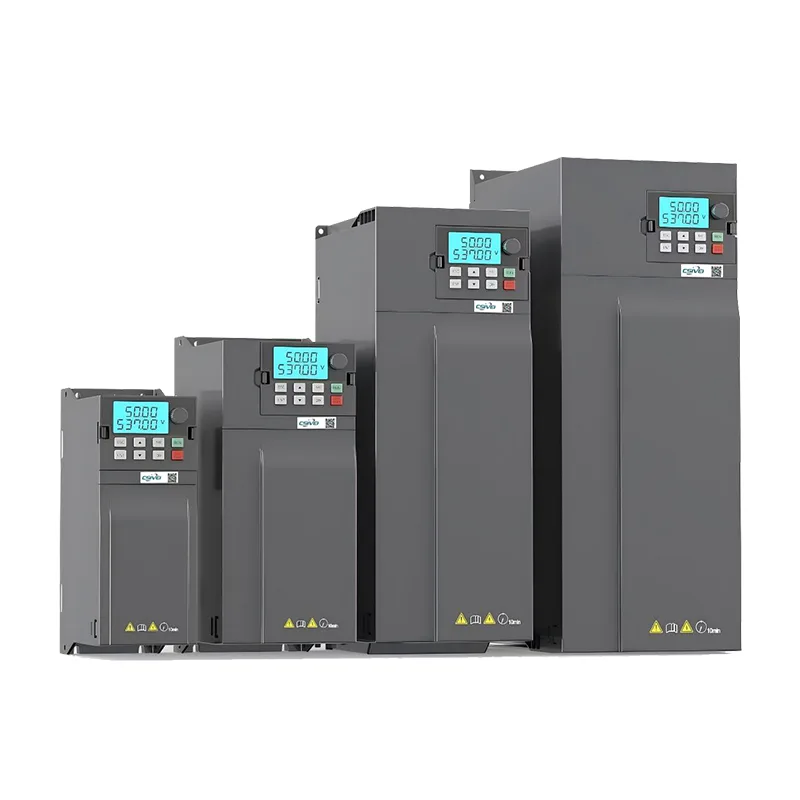

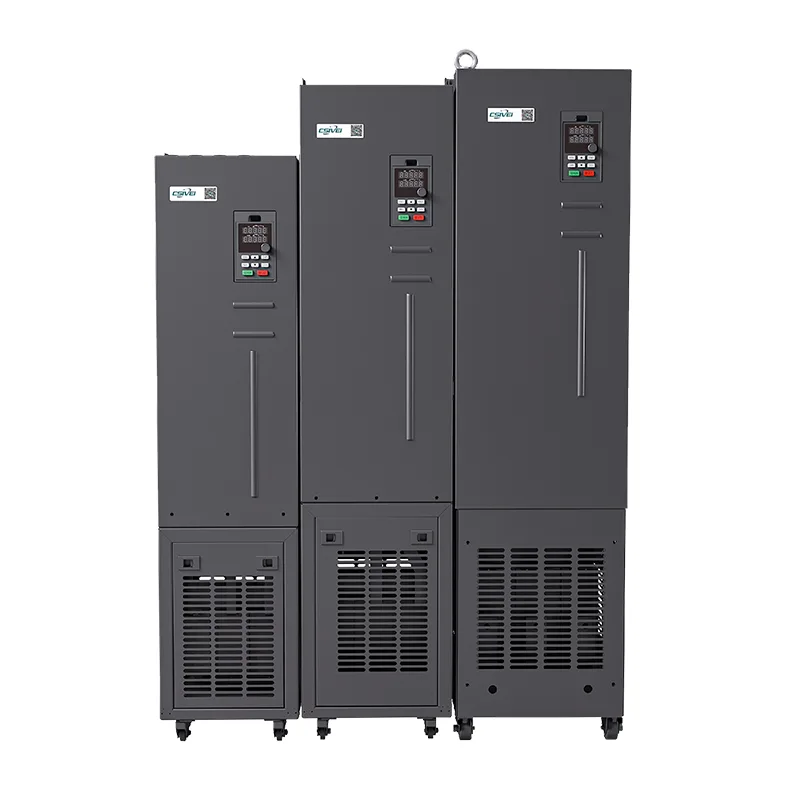

Vysoce výkonný 3fázový střídavý měnič VFD

Kupte si vysoce výkonný třífázový střídavý měnič VFD z továrny Csivei v Číně. Je určen pro náročné průmyslové aplikace a vhodný pro velké ventilátory, odstředivá čerpadla, kompresory a dopravníky výrobních linek. Poskytuje výjimečný točivý moment a stabilitu při nepřetržitém provozu. Tento měnič, poháněný pokročilým vektorovým řízením s uzavřenou smyčkou, podporuje vysoký rozběhový moment, vestavěnou funkci PLC, více komunikačních protokolů (volitelné příslušenství Modbus, Profibus) a intuitivní LCD klávesnici pro monitorování v reálném čase. Krytí IP20 s volitelným filtrem IP40 zajišťuje spolehlivost v náročných prostředích.

Co je vysoce výkonný 3fázový střídavý měnič VFD a proč na něm záleží?

Ve svém jádru frekvenční měnič reguluje otáčky motoru a točivý moment úpravou frekvence a napětí dodávané energie. Ale naše CSIVEI VFD jde daleko za rámec základní regulace rychlosti.

Umožňuje měkké rozběhy pro snížení mechanického namáhání, dynamickou odezvu točivého momentu pro velké zatížení a optimalizaci energie v reálném čase, která přímo snižuje spotřebu elektřiny. Pro operace, které vyžadují přesnou synchronizaci – jako jsou vícedílné dopravníky, dávkovací systémy nebo tlakově řízená čerpadla – tento pohon poskytuje přesnost a opakovatelnost, kterou váš proces vyžaduje.

Stručně řečeno, přemění motor s pevnými otáčkami na flexibilní, inteligentní pohon, který se v reálném čase přizpůsobí vašim výrobním potřebám.

Základní parametry a specifikace

Klíčové výhody

1. Výjimečný nízkofrekvenční točivý moment

Vysoce výkonný třífázový střídavý měnič VFD poskytuje 150 % jmenovitého točivého momentu při 0,5 Hz v režimu bezsenzorového vektorového řízení (SVC). To znamená spolehlivé startování a stabilní provoz i při velkém počátečním zatížení – jako jsou drtiče, kalová čerpadla nebo ventilátory s vysokou setrvačností – kde konvenční pohony často vypadnou nebo se zablokují.

2. Vestavěné omezení točivého momentu (funkce „rypadla“)

Na rozdíl od standardních frekvenčních měničů, které se jednoduše vypínají při nadproudu, náš měnič obsahuje inteligentní funkci omezení točivého momentu. Automaticky omezuje točivý moment při náhlých změnách zatížení, čímž zabraňuje mechanickým nárazům a neočekávaným prostojům. Tato vlastnost je zvláště cenná pro aplikace s proměnlivým zatížením, jako jsou míchačky, extrudéry a zdvihací zařízení.

3. Automatická regulace napětí (AVR)

Když síťové napětí kolísá – což je běžné v průmyslových zónách – funkce AVR udržuje stabilní výstupní napětí motoru. To chrání vaše vinutí, zajišťuje konzistentní točivý moment a zabraňuje nepříjemným podpětím.

4. Flexibilní režimy ovládání

Vyberte si mezi vektorovým řízením SVC s otevřenou smyčkou pro vysoce výkonnou dynamickou odezvu nebo řízením V/F pro jednodušší aplikace typu ventilátor/čerpadlo. Měnič také podporuje V/F oddělení, což umožňuje nezávislé nastavení napětí a frekvence pro specializované nastavení motoru.

5. Integrovaná funkce PLC a PID

Vestavěná programovatelná logika zvládá jednoduché automatizační úlohy bez potřeby externího PLC. Integrovaný PID regulátor umožňuje řízení procesu v uzavřené smyčce – například udržování konstantního tlaku v systému zásobování vodou nebo stabilní teploty v chladiči – pomocí standardních zpětnovazebních senzorů.

Typické aplikace

CSIVEI High Performance 3 Phase AC Drive VFD je navržen pro náročné průmyslové aplikace vyžadující vysoký startovací moment a nepřetržitý provoz:

Velká čerpadla – závlahová čerpadla, drenážní čerpadla, hlavní vodovodní čerpadla

Odstředivé kompresory – průmyslové vzduchové kompresory, chladicí systémy

HVAC chladiče – šnekové chladiče, odstředivé chladiče, velké vzduchotechnické jednotky

Těžební technika – kalová čerpadla, ventilační ventilátory, drtiče

Kovoobráběcí stroje – soustruhy, frézy, lisy

Díky pokročilému vektorovému řízení a mnoha možnostem komunikace se bez problémů integruje do automatizovaných výrobních linek.

Nejčastější dotazy

Potřebuji externí brzdný odpor?

To záleží. Pokud potřebujete rychlé zpomalení nebo má náklad vysokou setrvačnost – jako jsou odstředivky, jeřáby, kladkostroje nebo navíječky – pak ano, budete jeden potřebovat. U pohonů, které mají vnitřní brzdnou jednotku, se rezistor stará o regenerační energii, aby se zabránilo poruchám způsobeným přepětím a zkrátily se doby zastavení. U ventilátorů a čerpadel s pomalejším doběhem to většinou můžete vynechat.

Jaké komunikační protokoly jsou podporovány?

Všechny měniče CSIVEI jsou standardně dodávány s Modbus RTU přes RS485. K dispozici jsou volitelné moduly pro Profibus DP, Profinet, Ethernet/IP, CANopen a DeviceNet. Ty umožňují integraci s hlavními PLC a SCADA systémy pro vzdálené monitorování, změny parametrů a centralizované řízení.

Jaké ochrany jsou zabudovány do měniče?

Pohony CSIVEI zahrnují solidní sadu ochran: přepětí, podpětí, nadproud, zkrat, přehřátí (chladič), ztráta fáze na vstupu nebo výstupu a přetížení motoru (elektronické tepelné přetížení, I²t). Ty pomáhají udržovat věci v chodu spolehlivě a prodlužují životnost zařízení.

Jak VFD šetří energii?

Pro zatížení s proměnným kroutícím momentem, jako jsou ventilátory a čerpadla, se výkon řídí zákony afinity – je úměrný třetí mocnině rychlosti. Rychlost poklesu o 20 % snižuje spotřebu energie zhruba o 50 %. Funkce Automatic Energy Optimization (AEO) snižuje napětí tak, aby odpovídalo skutečné zátěži, čímž dochází k dalším úsporám. Režim spánku také vypne motor během období nízké spotřeby, čímž se eliminuje spotřeba energie při nečinnosti.

Jaká je typická životnost VFD a jak ji mohu udržovat?

Při správné instalaci a podmínkách může VFD vydržet 10–15 let. Klíčová údržba: udržujte kryt v čistotě – nahromadění prachu snižuje účinnost chlazení; zkontrolujte chladicí ventilátory (obvykle vydrží 3–7 let; vyměňte je, pokud jsou hlučné nebo selhávají); zkontrolujte kondenzátory stejnosměrné sběrnice – stárnou s časem a teplotou – pokud byl disk skladován déle než dva roky, před zapnutím zreformujte víčka; sledovat okolní teplotu; občas zálohujte parametry na klávesnici nebo externí úložiště. Rychlá kontrola každých 6–12 měsíců pomáhá vyhnout se překvapením.

Případová studie zákazníka

Závod na zpracování potravin čelil opakujícím se hromadám produktů a mezerám napříč několika sekcemi dopravníků. Ruční úpravy rychlosti byly neefektivní a způsobovaly časté odstávky linek.

Naše řešení– Tři vysokovýkonné 3fázové měniče VFD CSIVEI s třífázovým střídavým proudem byly instalovány na klíčových sekcích dopravníku, propojené přes Modbus s centrálním PLC pro koordinované řízení rychlosti.

Dosažené výsledky:

Rychlosti dopravníků se automaticky synchronizují s rychlostí výroby v reálném čase

Prostoje sníženy o 25 %

Doba výměny produktu se zkrátila z 30 minut na 10 minut

Řešení bylo následně rozšířeno na šest dalších výrobních linek

Tento případ ukazuje, jak naše VFD přináší měřitelná provozní zlepšení, nejen teoretické výhody.
