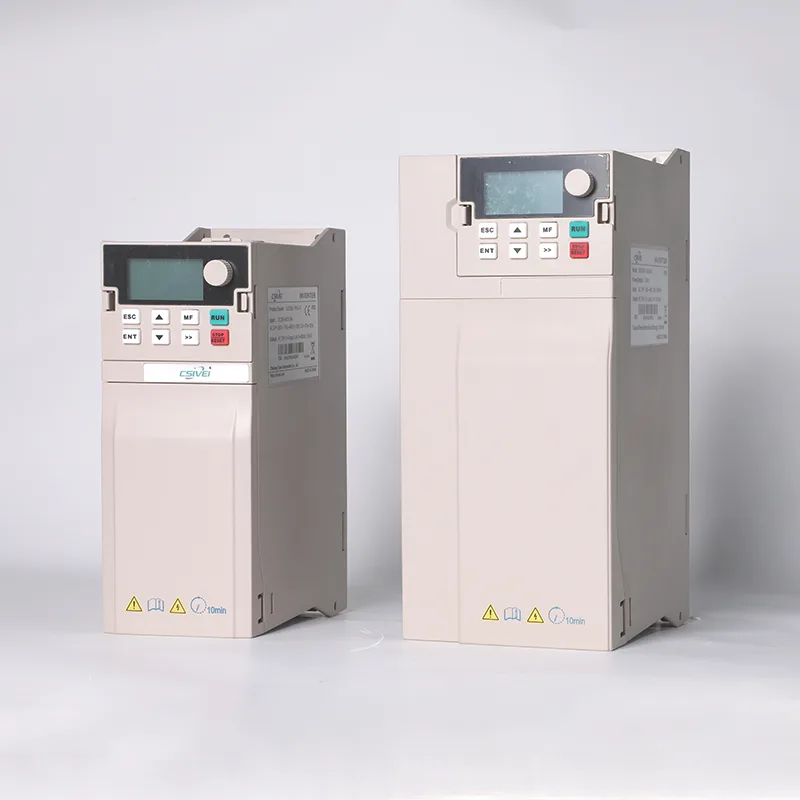

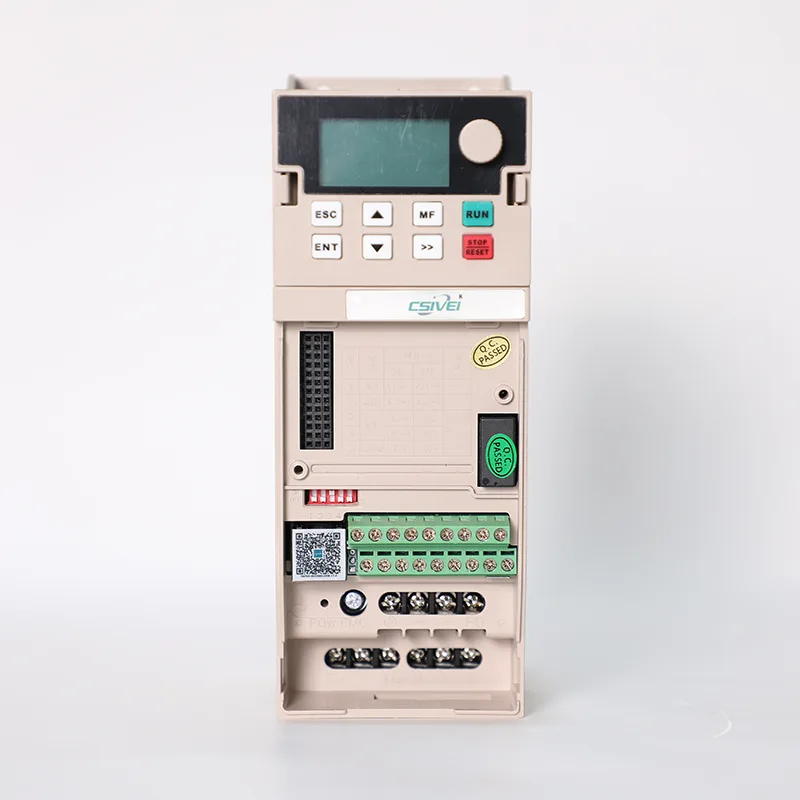

Vysoce výkonný 1fázový invertor 11kw továrny CSIVEI je kompaktním, vysoce účinným řešením pro třífázové solární čerpací systémy. Obsahuje algoritmy MPPT s účinností sledování až 99 %, což umožňuje přímé připojení k solárním polím bez baterií. Pohon podporuje U/F i vektorové řízení, což zajišťuje hladké spuštění čerpadla i při nízkém ozáření. Mezi vestavěné ochranné funkce patří detekce přepětí, podpětí, nadproudu, chodu nasucho a prasknutí potrubí. Krytí IP20 umožňuje montáž vedle sebe. Ideální pro zavlažování malých farem, zahradní fontány a přečerpávání vody v odlehlých oblastech. CSIVEI poskytuje spolehlivý výkon se snadným uvedením do provozu.
| MODEL | 1 fázový invertor 3 fázový výstup 11kw čerpadla |
| Vstupní napětí | AC,1PH,220V(-15%)~240V(+10%) |
| AC,3PH,380V(-15%)~440V(+10%) | |
| Jmenovitá frekvence | 50/60 Hz |
| Frekvenční rozsah | ±5 % (47,5 ~ 63 Hz) |
| Výstupní napětí | 0-Výstupní napětí |
| Výstupní frekvence | 0,1~500Hz |
| Nejvyšší frekvence | Vektorové ovládání: 0~500Hz |
| Ovládání V/F: 0~500HZ | |
| Nosná frekvence | 0,8 kHz ~ 8 kHz |
| Nosnou frekvenci lze automaticky upravit podle charakteristiky zatížení | |
| Rozlišení vstupní frekvence | Digitální nastavení: 0,01 Hz |
| Nastavení simulace: Maximální frekvence x 0,025 % | |
| Kontrolní metoda | SVC vektorové řízení s otevřenou smyčkou |
| U/F řízení rychlosti s otevřenou smyčkou | |
| Startovací moment | 0,5 Hz/150 % (SVC) |
| Rozsah rychlosti | 1:100 (SVC) |
| Přesnost stability rychlosti | ±0,5 % (SVC) |
| Přetížitelnost | 150 % jmenovitý proud: 60 s, 170 % jmenovitý proud: 12 s, 190 % jmenovitý proud: 1,5 s |
| Zvýšení točivého momentu | Automatické zvýšení točivého momentu；Manuální zvýšení točivého momentu: 0,1%~30,0% |
| V/F křivka | Tři metody：1.Lineární；2.Multifokální；3.Křivka V/F typu výkonu |
| V/F separace | 2 metody：Plně oddělené；Polodetašované |
| Křivka zrychlení a zpomalení | Metody lineárního nebo S-křivkového zrychlení a zpomalení. Dva typy časů zrychlení a zpomalení s časovým rozsahem 0,0~6500,0s |
| DC brzdění | Stejnosměrná frekvence brzdění: 0,00 Hz~Maximální frekvence |
| Doba brzdění: 0,0s~36,0s | |
| Hodnota proudu při provozu brzdy: 0,0%~100,0% | |
| Ovládání jogem | Frekvenční rozsah krokování: 0,00 Hz až maximální frekvence. Čas zrychlení a zpomalení jogu: 0,0s až 6500,0s |
| Vestavěný PID | Může pohodlně dosáhnout řídicího systému s uzavřenou smyčkou řízení procesu |
| AVR | Při změně síťového napětí může automaticky udržovat konstantní výstupní napětí. |
| Omezení a ovládání točivého momentu | Funkce „rypadla“ automaticky omezují točivý moment během provozu, aby se zabránilo častým výpadkům nadproudu |
Tento VFD, navržený pro zásobování vodou ve venkovských komunitách, napájí čerpadla, která zvedají vodu z vrtů, řek nebo nádrží do vyvýšených zásobníků nebo přímých distribučních sítí. Systém pracuje automaticky: když je solární energie dostatečná, čerpadlo naplní nádrž; když je nádrž plná, pohon přejde do režimu spánku, čímž se zachová mechanická životnost. Ideální pro vesnické vodní kiosky, školní vodovodní systémy a zásobování zdravotních klinik. Vestavěný PID zajišťuje konstantní tlak ve zvýšených nádržích, zatímco algoritmus MPPT získává maximální výkon ze solárních panelů i v zatažených dnech. Toto řešení poskytuje čistou, levnou vodu k pití a sanitaci bez závislosti na naftě nebo rozvodné síti.
Ochrana čerpadla před poškozením je u solárních vodních systémů zásadní. Invertor pumpy CSIVEI 1 fáze za 3 fáze 11kw obsahuje komplexní sadu ochran specifických pro čerpadla:
● Ochrana proti chodu nasucho – monitoruje proud, výkon nebo volitelný snímač průtoku; zastaví čerpadlo, když je zdroj vody vyčerpán, a automaticky se zopakuje po nastavitelném intervalu.
● Detekce prasknutí potrubí / nízkého průtoku – detekuje náhlý pokles proudu indikující prasknutí nebo únik potrubí, vypne se, aby se zabránilo zaplavení.
● Ochrana proti nadproudu a přetížení – zabraňuje přehřátí čerpadla v důsledku písku, vodního kamene nebo selhání ložisek.
● Vypnutí při podpětí a přepětí – chrání měnič a motor před nestabilním solárním vstupem.
● Antireverzní zavlažování – když se čerpadlo zastaví, lze ovládat zpětný ventil, který zabrání zpětnému toku vody, který roztočí motor dozadu.
Tyto ochrany prodlužují životnost čerpadla, omezují návštěvy údržby a zajišťují spolehlivou dodávku vody ve vzdálených solárních instalacích.
Q1: Má tento disk vestavěnou Wi-Fi nebo mobilní síť pro vzdálené monitorování?
A: Jednotka má port RS485 Modbus RTU. Chcete-li povolit bezdrátové monitorování, přidejte externí bránu (např. CSIVEI CloudBox), která se připojuje přes Wi-Fi, Ethernet nebo 4G. Brána odesílá data do CSIVEI Cloud nebo platforem třetích stran.
Q2: Mohu spustit čerpadlo přímo ze solárních panelů bez baterií?
A: Ano. CSIVEI 1 fázový invertor 3 fázový výstup 11kw Pump Invertor je navržen pro přímý provoz mezi solárními čerpadly. Využívá MPPT k přeměně proměnného DC z panelů na stabilní AC pro čerpadlo. Pohon se automaticky spustí, když solární energie překročí prahovou hodnotu čerpadla, a zastaví se, když je nedostatečná, čímž chrání motor.
Otázka 3: Potřebuji stejnosměrný jistič mezi panely a měničem?
Odpověď: Ano, stejnosměrný jmenovitý jistič nebo odpojovač s pojistkou jsou povinné pro bezpečnost a shodu s předpisy. CSIVEI doporučuje 2pólový DC jistič dimenzovaný na 1,25x maximální DC proud.
Q4: Jak nastavím režim konstantního tlaku?
A: Připojte převodník tlaku 4‑20mA k analogovému vstupu AI1. Nastavte parametr P.00 = 1 (režim PID). Poté nastavte cílový tlak v P.77 (technické jednotky). Pohon upraví otáčky čerpadla tak, aby udržoval tento tlak bez ohledu na kolísání slunečního záření.
Q5: Jaká je očekávaná životnost tohoto solárního VFD?
Odpověď: Při správné instalaci (čisté, suché, v rámci teplotních limitů) disk obvykle vydrží 10–15 let. Elektrolytické kondenzátory stárnou rychleji v horkém prostředí – udržování okolní teploty pod 40 °C prodlužuje životnost. Chladicí ventilátor může vyžadovat výměnu každých 5–7 let.
Systém fungoval bez závad po dobu 3 let a transformoval komunitní zdraví a ekonomickou aktivitu.
