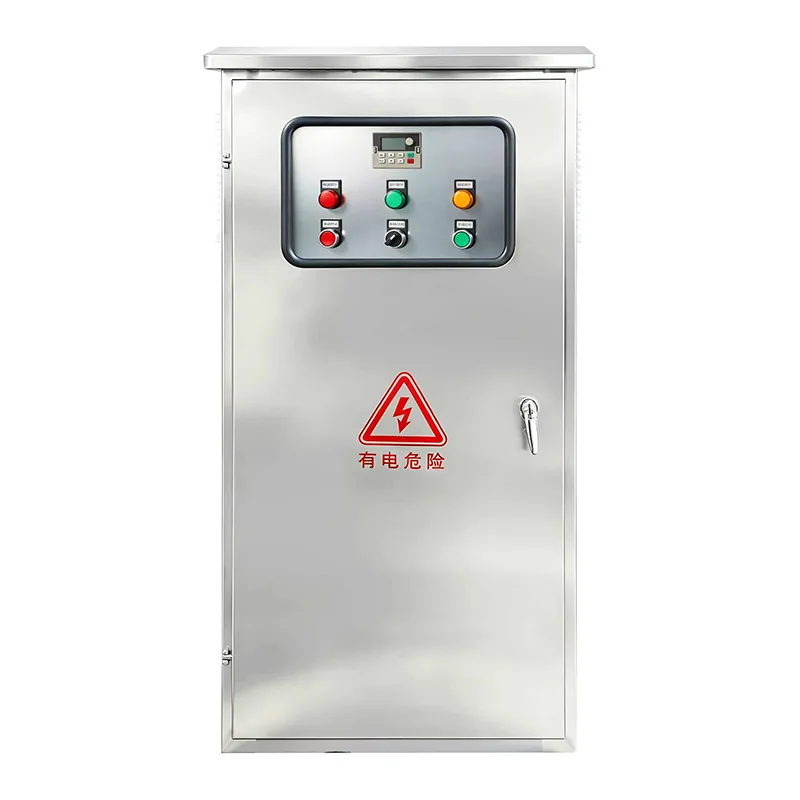

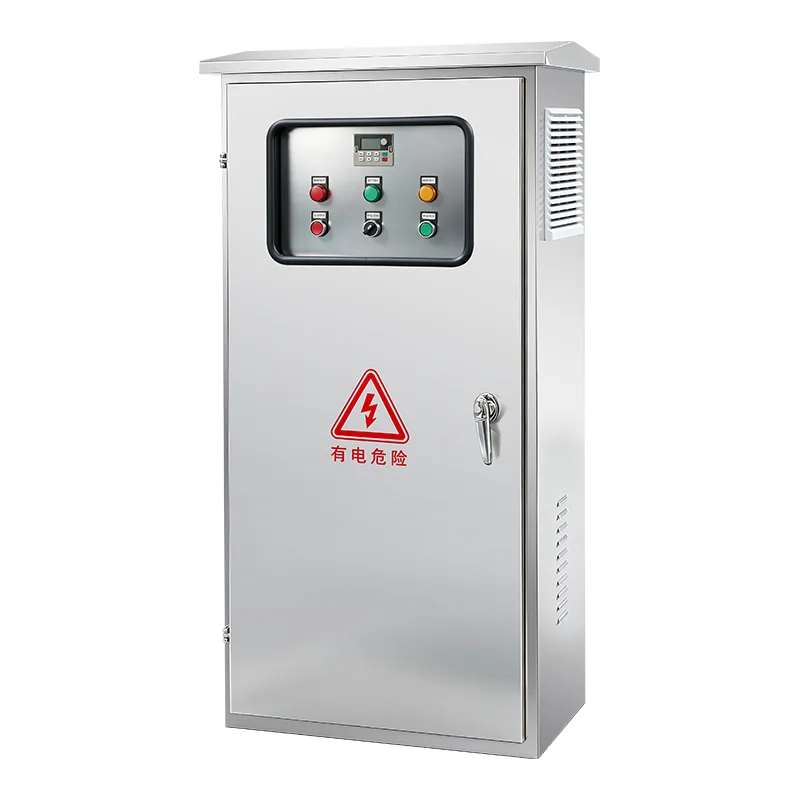

Průmyslová řídicí skříň

Regulátor je k dispozici v konfiguracích pro požární čerpadla poháněná elektrickým motorem (plné napětí, hvězda-trojúhelník, autotransformátor, způsob spouštění s měkkým startem a částečným vinutím) a požární čerpadla poháněná vznětovým motorem (s duálními nabíječkami baterií, ovládáním elektromagnetu paliva a obvody monitorování motoru). Výkon se pohybuje od 5 HP do 400 HP při 208–600 V třífázovém napájení. Automatické spouštění se spouští poklesem tlaku ve sběrači systému – snímaným tlakovým převodníkem nebo tlakovými spínači – nebo vzdálenými signály z povodňových ventilů, požárních poplachových panelů nebo ručních čerpacích stanic. Po spuštění čerpadlo běží, dokud nejsou odstraněny všechny příčiny spouštění a čerpadlo je ručně nebo automaticky zastaveno, s minimálním časovačem chodu, který zabraňuje krátkému cyklování. Integrované alarmy pokrývají výpadek fáze, reverzaci fáze, přetížení motoru, selhání čerpadla při spuštění, nízký tlak a regulátor není v automatickém režimu, s beznapěťovými reléovými výstupy pro vzdálenou správu budovy nebo připojení k systému požární signalizace. Mikroprocesorové operátorské rozhraní zobrazuje tlak v systému, třífázové napětí a proud, stav alarmů a historii událostí s týdenním testovacím časovačem, který automaticky spustí čerpadlo podle naprogramovaného plánu, aby ověřil připravenost systému. Skříň je vyrobena ze silné oceli s červeným práškovým nástřikem, klasifikovaná minimálně NEMA typ 2 (IEC IP31), s volitelnou NEMA 3R, 4, 4X (IP65) pro venkovní a korozivní prostředí. Volitelně je k dispozici integrovaný automatický přepínač pro zálohování generátoru. Řídicí jednotka je zařazena do seznamu UL podle UL 218, schválena FM podle třídy 1321/1323 a označena CE, s úplnými továrními akceptačními testy provedenými na každé jednotce před odesláním.

Ideální aplikace

Tam, kde systémy protipožární ochrany vyžadují zaručené řízení čerpadel v souladu s předpisy, které funguje bez selhání v případě nouze, poskytuje průmyslová řídicí skříň certifikovanou spouštěcí, monitorovací a ochrannou páteř.

Komerční výškové a kancelářské budovy

Kancelářské věže, hotely a výškové budovy se smíšeným využitím jsou závislé na automatické průmyslové řídicí skříni, která udržuje tlak sprinklerového systému v horních patrech. Když se otevře sprinklerová hlavice, je okamžitě detekován výsledný pokles tlaku v systému a ovladač požárního čerpadla spustí hlavní čerpadlo, aby udrželo průtok vody. Integrované poplachové výstupy ovladače se připojují k požárnímu poplachovému panelu budovy pro centralizované monitorování, zatímco týdenní testovací časovač automaticky aktivuje čerpadlo, aby ověřil mechanickou připravenost, aniž by musel personál zařízení ručně spouštět test.

Průmyslové a výrobní závody

Továrny, sklady, chemické závody a elektrárny představují prostředí s vysokou požární zátěží, kde je rychlé potlačení kritické. Regulátory požárních čerpadel v těchto zařízeních jsou často konfigurovány se spouštěčem se sníženým napětím, aby se omezil zapínací proud na elektrických systémech závodu. Pro místa v nebezpečných oblastech je ovladač instalován vzdáleně od klasifikované zóny s jiskrově bezpečnými vstupy pro vzdálené spuštění. Kryty regulátorů jsou specifikovány tak, aby vyhovovaly podmínkám závodu – od prachotěsných pro zpracování cementu a dřeva až po korozivzdorné pro chemická prostředí.

Městské vodovody a veřejná infrastruktura

Letiště, kongresová centra, nemocnice, stadiony a vládní budovy vyžadují ovládání požárních čerpadel v souladu s předpisy, které splňuje nejvyšší standardy pro seznam a schválení. Regulátory specifikované pro tyto projekty veřejného sektoru obvykle vyžadují seznam UL a schválení FM, s balíky dokumentace včetně jednořádkových diagramů, zkušebních certifikátů a instalačních manuálů. Rozhraní tlakového snímače s bezpapírovým záznamem trendů umožňuje hasičům a pojistitelům ověřit připravenost systému během inspekcí.

Ropné, plynárenské a petrochemické závody

Rafinérie, tankovny a pobřežní plošiny vyžadují průmyslové řídicí skříně navržené pro extrémní požadavky na spolehlivost ve vysoce nebezpečných prostředích. Řídicí jednotky jsou často konfigurovány s hnacími motory vznětových motorů, které jsou podporovány duálními bateriovými systémy pro možnost startu do tmy. Skříně jsou specifikovány podle NEMA 4X nebo IP66 pro odolnost vůči solné mlze, chemické korozi a tryskovému mytí. Záznamník událostí a dat ovladače poskytuje auditovatelné záznamy pro dodržování předpisů, dokumentující každé spuštění čerpadla, tlakovou událost a stav alarmu.

Skladová a logistická centra

Rozsáhlá distribuční centra, chladírenské sklady a regálové sklady spoléhají na Industrial Control Cabinet, který dodává automatické sprinklerové systémy chránící vysoce hodnotné zásoby. Vzhledem k velkým plochám střechy může být více požárních zón chráněno jedinou čerpací stanicí. Funkce sekvenčního zpoždění startu regulátoru zabraňuje současnému spuštění více čerpadel na stejném zdroji a zabraňuje tak kolapsu napětí.

Pohotovostní systémy dieselových motorů

Tam, kde je dodávka elektrické energie nespolehlivá nebo tam, kde místní předpisy vyžadují sekundární zdroj energie, si průmyslová řídicí skříň s dieselovým motorem udržuje plně automatické spouštění nezávisle na síti. Ovladač udržuje duální startovací baterie pomocí nezávislých inteligentních nabíječek, které monitorují stav baterie a upozorňují obsluhu na degradované články. Týdenní automatické testovací běhy obou baterií potvrzují připravenost motoru ke spuštění bez zásahu obsluhy.

Technický hluboký ponor

Jedná se o typově uvedený, továrně smontovaný ovládací panel navržený tak, aby detekoval poklesy tlaku, spouštěl ovladač požárního čerpadla, monitoroval poruchy a oznamoval poplachy – to vše v krytu vyhovujícím předpisům navrženém pro prostředí místností s požárními pumpami.

Automatická spouštěcí sekvence

Regulátor nepřetržitě monitoruje tlak v systému prostřednictvím tlakového převodníku nebo dvoutlakých spínačů připojených k protipožárnímu vodovodu. Když tlak klesne pod nastavenou zapínací hodnotu, kterou lze regulovat polem, řídicí jednotka zahájí spouštěcí sekvenci. U regulátorů poháněných elektromotorem se stykač motoru sepne a čerpadlo zrychlí na plnou rychlost. U ovladačů poháněných vznětovým motorem řídicí obvod nabudí solenoid paliva, zapojí startovací cyklus motoru na baterii 1, a pokud se motor nepodaří nastartovat během konfigurovatelné doby protáčení, automaticky se přepne na baterii 2 pro následné pokusy o spuštění motoru. Obvod detekce chodu – monitorování výstupní frekvence generátoru u dieselových jednotek nebo proudu motoru u elektrických jednotek – potvrzuje úspěšné nastartování a ukončuje startovací cyklus.

Více počátečních příčin

Kromě automatické detekce poklesu tlaku regulátor akceptuje další spouštěcí vstupy pro komplexní integraci systému: dálkové ruční spouštění z požárního velitelského centra nebo tažné stanice, spouštění záplavového ventilu z ovládání suchého potrubí nebo předčinného ventilu a vstup pro spuštění průtokového spínače nebo zkušebního časovače se samostatnými konfigurovatelnými dobami chodu. V instalacích s více čerpadly časovač sekvenčního spouštění zpožďuje spouštění čerpadla progresivně — čerpadlo 1 se spustí okamžitě při poklesu tlaku, čerpadlo 2 po 5–10 sekundách, čerpadlo 3 po další prodlevě — zabraňuje současnému náběhu více velkých motorů na stejné napájení.

Ochrana motoru a obvodu

U ovladačů poháněných elektromotorem je vstupní silový obvod izolován kombinací motorového oddělovacího spínače a jističe, mechanicky blokován a ovládán jedinou externě namontovanou rukojetí. Dveře skříně se zablokují pouze pomocí nástroje, když je rukojeť v poloze ON, což zabraňuje neoprávněnému přístupu k živým částem. Oddělovací spínač je dimenzován na odpojení plného zatížení motoru. Jmenovitá odolnost proti zkratu je 100 000 A RMS symetricky při 480 V. Ochrana motoru proti přetížení využívá elektronická nadproudová relé se ztrátou fáze, přepólováním fáze a detekcí nevyváženosti proudu. U ovladačů vznětových motorů monitorují ochranné obvody motoru nízký tlak oleje, vysokou teplotu chladicí kapaliny, překročení otáček a selhání nastartování, přičemž všechny stavy jsou oznamovány na displeji ovladače a prostřednictvím výstupů vzdáleného alarmu.

Mikroprocesorové ovládání a rozhraní operátora

Logika ovladače je řízena řídicí deskou na bázi mikroprocesoru, která provádí spouštěcí sekvenci, monitoruje všechny vstupy, zaznamenává události a řídí výstupy alarmů. Operátorské rozhraní namontované na dveřích – textový LCD displej nebo barevná dotyková obrazovka – poskytuje v reálném čase systémový tlak, trojfázové napětí a proud, stav alarmu s časovými razítky a záznamy záznamníku dat, výběr režimu (Auto, Manual, Test, Off) a týdenní programování časovače testu. Veškeré úpravy tlaku a nastavení parametrů jsou přístupné bez otevírání hlavních dveří skříně, čímž se zachovává integrita skříně a umožňuje kontrolu bez odkrytí součástí pod napětím.

Funkce alarmu a hlášení

Standardní výstražné indikátory signalizují: Zapnutí, Systémová chyba, Porucha fáze, Reverze fáze, Čerpadlo běží, Čerpadlo se nepodařilo spustit, Přetížení motoru, Nízký tlak, Zablokování motoru, Lokální start, Vzdálený start a Deluge Start. Na krytu je namontován akustický výstražný klakson. Beznapěťové reléové kontakty odpovídající každému alarmu jsou určeny pro dálkové hlášení prostřednictvím systému požární signalizace budovy nebo BMS. Pokud je zahrnut integrovaný přenosový spínač, další indikátory kryjí Přepínač normální, Přepínač Nouzový a Nouzový izolátor otevřený.

Krytí a environmentální hodnocení

Skříň regulátoru je vyrobena z tlusté oceli s červeným práškovým nátěrem požárního čerpadla. Minimální hodnocení podle NFPA 20 §10.3.3.1 je NEMA typ 2 (IEC IP31) odolné proti kapání, vhodné pro vnitřní čerpací stanice. Pro místnosti s čerpadly, které jsou vystaveny rozstřiku vody z netěsnosti těsnění čerpadla nebo výtlaku požární sprchy, jsou specifikovány vodotěsné kryty NEMA Typ 3R (IP51) nebo NEMA Typ 4 (IP65). Pro venkovní instalace nebo korozivní prostředí jsou k dispozici kryty z nerezové oceli NEMA typu 4X. Skříň je standardně namontována na podlahu a pro ovladače žokejových čerpadel jsou k dispozici konfigurace pro montáž na stěnu.

Integrovaný přepínač automatického přenosu

Volitelný továrně integrovaný přepínač automatického přenosu poskytuje dvouzdrojové napájení pro požární čerpadlo. ATS se připojuje jak k normálnímu napájení (zdroj 1), tak k napájení záložního generátoru (zdroj 2). Při ztrátě normálního napájení nebo když napětí nebo frekvence klesne mimo přednastavené prahové hodnoty, ATS automaticky spustí start generátoru a převede zátěž požárního čerpadla na nouzový zdroj. Po obnovení normálního napájení se ATS znovu převede na normální zdroj a zahájí ochlazení a vypnutí generátoru. Mechanismus přepínače přenosu je mechanicky blokován, aby se zabránilo současnému připojení obou zdrojů. Všechny stavy a alarmy ATS jsou zobrazovány na sdíleném operátorském rozhraní a přenášeny přes reléové výstupy.

Týdenní testování a protokolování dat

Vestavěný týdenní testovací časovač automaticky spustí požární čerpadlo v uživatelsky naprogramovaný den, čas a dobu trvání běhu – eliminuje potřebu ručního testování shody s NFPA 25. Záznamník událostí a dat zaznamenává tlak v systému v průběhu času spolu se všemi událostmi spuštění, výskyty alarmů a změnami režimu s časovým razítkem. Data lze stáhnout do PC přes RS232, RS485 nebo USB pro analýzu a hlášení příslušným orgánům. Tento bezpapírový záznam tlaku eliminuje problémy s údržbou a spolehlivostí spojené s mechanickými zapisovači.

Tovární testování a certifikace

Každá řídicí skříň prochází před odesláním kompletní tovární přejímací zkouškou: izolační odpor, ověření kabeláže z bodu do bodu, funkční testování automatické spouštěcí sekvence (tlakový převodník a vstupy spínačů), všechny obvody alarmu a signalizace, manuální a testovací režimy, týdenní testovací časovač a tam, kde je namontován, automatický přepínač. Ovladač je uveden v seznamu UL podle UL 218, schválen FM podle třídy 1321/1323, je certifikován CSA tam, kde je specifikováno, a má označení CE. Ke každé jednotce je dodávána komplexní dokumentace.

Často kladené otázky

Q1: Jaké normy splňuje tato průmyslová řídicí skříň?

Ovladač je navržen a uveden v souladu s UL 218 (Standard pro průmyslové řídicí skříně), schválen FM pro třídu 1321/1323 a vyhovuje nejnovějšímu vydání NFPA 20. Označení CE a certifikace CSA jsou k dispozici v závislosti na cílovém trhu. Každý ovladač je před odesláním z výroby sestaven, zapojen a otestován jako kompletní jednotka, jak vyžaduje NFPA 20.

Q2: Jaké typy požárních čerpadel může tento ovladač spravovat?

Regulátor je k dispozici ve dvou hlavních konfiguracích: regulátory poháněné elektromotorem pro indukční motory s kotvou nakrátko od 5 HP do 400 HP na třífázovém 208–600 V a regulátory poháněné vznětovým motorem s integrovanými duálními nabíječkami baterií a obvody monitorování motoru. Elektrické ovladače podporují metody plného napětí, wye-delta (otevřený a uzavřený přechod), autotransformátor, primární rezistor, částečné vinutí a softstart.

Q3: Jak funguje automatická startovací sekvence?

Regulátor nepřetržitě monitoruje tlak v systému prostřednictvím tlakového převodníku. Když tlak klesne pod prahovou hodnotu pro zapnutí, nastavitelnou v místě provozu, řídicí jednotka zahájí spouštěcí sekvenci. Nastavitelný časovač zabraňuje krátkým cyklům. Čerpadlo běží, dokud nejsou odstraněny všechny příčiny spouštění a není zahájeno ruční nebo automatické zastavení. V případě dieselových ovladačů se ovladač natočí z baterie 1, a pokud se motor nepodaří nastartovat, přepne se na baterii 2 pro následné pokusy.

Q4: Může se regulátor spustit z jiných signálů, než je pokles tlaku?

Ano. Standardními spouštěcími vstupy jsou dálkové ruční spuštění tlačítkem nebo požárním poplachovým panelem, spuštění záplavového ventilu ze suchého potrubí nebo předčinného ventilu a týdenní testovací časovač. Každý vstup lze nakonfigurovat s vlastní dobou trvání a úrovní priority. V instalacích s více čerpadly sekvenční spouštěcí časovač střídá spouštění čerpadla, aby se zabránilo současnému zapnutí motoru.

Q5: Jaké alarmy jsou poskytovány a jak jsou sdělovány externě?

Standardní vizuální a zvukové alarmy pokrývají: Zapnutí, Chyba systému, Porucha fáze, Reverze fáze, Čerpadlo běží, Čerpadlo se nepodařilo spustit, Přetížení motoru, Nízký tlak, Blokování motoru, Lokální start, Vzdálený start a Spuštění potopy. Každý alarm má odpovídající beznapěťový reléový výstup pro připojení k systému požární signalizace budovy nebo BMS. Na dveřích skříně je namontován akustický výstražný klakson.

Otázka 6: Jaký je minimální požadovaný stupeň krytí a jaká hodnocení jsou k dispozici?

Podle NFPA 20 je minimální stupeň krytí NEMA typ 2 (IEC IP31) odolný proti kapající vodě. To je standardní. Pro místnosti s čerpadly vystavené stříkající vodě nebo umístěné venku jsou jako volitelné doplňky k dispozici kryty NEMA typu 3R (IP51), typu 4 (IP65) a typu 4X (IP66, nerezová ocel).

Q7: Je součástí dodávky automatický přepínač?

Volitelně je k dispozici integrovaný automatický přepínač, který je z výroby integrován do krytu řídicí jednotky. Při ztrátě normálního napájení se automaticky přepne na záložní zdroj generátoru a po obnovení se znovu převede. ATS sdílí operátorské rozhraní regulátoru a výstupy alarmového relé. Alternativně může být regulátor dodán bez ATS, pokud je přepojovač instalován samostatně před vstupem.

Q8: Jak je konfigurována funkce týdenního testu?

Vestavěný týdenní časovač testu umožňuje programování dne, času a trvání testu. Jakmile je naplánováno, ovladač automaticky spustí čerpadlo v naprogramovaný čas, spustí ho po nastavenou dobu a poté se zastaví. Test lze nakonfigurovat tak, aby probíhal týdně, dvakrát týdně nebo měsíčně. Všechny testovací běhy jsou zaznamenány v protokolu událostí s datem, časem a dobou trvání.

Q9: Jaká je odolnost proti zkratu?

Regulátor má odolnost proti zkratu 100 000 A RMS symetricky při 480 V (25 000 A při 600 V). Tato vysoká odolnost zajišťuje, že ovladač může bezpečně zvládat poruchové stavy na zdroji bez poškození konstrukce nebo elektrického proudu, což je zásadní pro zařízení pro bezpečnost života, které musí zůstat funkční během požáru.

Velké rozšíření terminálu letiště

Pozadí

Velké mezinárodní letiště na Středním východě provedlo velký projekt rozšíření terminálu a přidalo nové haly, maloobchodní zóny a zařízení pro manipulaci se zavazadly. Návrh protipožární ochrany specifikoval vyhrazenou budovu požárního čerpadla se třemi požárními čerpadly poháněnými elektromotorem (pracovní, asistenční, pohotovostní) a pomocným čerpadlem, které napájí automatické sprinklerové a stoupací systémy po celém novém půdorysu terminálu. Shoda s NFPA 20, seznam UL a schválení FM bylo povinné.

Výzva

Úřad pro požární bezpečnost letiště uložil přísné podmínky na systém řízení čerpadel. Všechny ovladače musely být uvedeny v seznamu UL a schváleny FM, bez výjimek pro lokálně vyrobené alternativy. Logika sekvenčního spouštění musela zabránit současnému náběhu motoru na letištní rozvod středního napětí, který by mohl ohrozit další kritické zátěže. Řídicí jednotky potřebovaly sdělovat stav čerpadla, údaje o tlaku a poplachové stavy jak terminálu požárního poplachového panelu, tak centrálnímu systému správy budov na letišti. Kromě toho měla být čerpací místnost umístěna venku v prostředí vystaveném slunci s vysokou vlhkostí, kde se denní okolní teploty mohly blížit 55 °C.

Proč si vybrat průmyslovou řídicí skříň?

Jediným vyhovujícím řešením byl továrně smontovaný ovladač se seznamem UL. Hlavní technické důvody:

●  Řídicí jednotky byly nakonfigurovány s uzavřeným přechodem hvězda-delta, aby se minimalizoval náběhový proud a zároveň se zabránilo poklesu napětí v citlivé elektrické síti letiště.

●  Časovač sekvenčního spouštění pro čerpadlo 2 a čerpadlo 3 byl nastaven na zpoždění 10 sekund, respektive 20 sekund, čímž bylo zajištěno, že spouštěcí proud nebudou odebírat dva motory současně.

●  Integrovaný tlakový snímač s bezpapírovým záznamem dat eliminoval mechanický mapový záznamník, který hasičský úřad identifikoval jako běžný bod selhání u předchozích letištních instalací.

●  Pro venkovní čerpací stanici byly specifikovány kryty NEMA 4 (IP65) odolné vůči povětrnostním vlivům se slunečními clonami a vnitřními antikondenzačními ohřívači, s nerezovým hardwarem.

●  Výstupy beznapěťového poplachového relé byly připojeny k terminálovému požárnímu poplachovému panelu a BMS, zatímco RS485 Modbus poskytoval podrobná diagnostická data do systému řízení údržby letiště.

●  Továrně integrovaný přepínač automatického přenosu v každém ovladači zajistil, že při ztrátě normálního napájení ze sítě se záložní generátor automaticky spustí a napájí požární čerpadla, aniž by se spoléhal na jakékoli externí přenosové zařízení.

Nasazení

Byly vyrobeny, továrně otestovány a odeslány jako kompletní sestavy tři průmyslové řídicí skříně poháněné elektromotorem (150 HP, uzavřený přechod hvězda-trojúhelník, skříně NEMA 4 s integrovaným ATS) a jeden ovladač čerpadla. Uvedení do provozu na místě zahrnovalo připojení vstupní sítě a napájení generátoru, kabelů motoru, převodníku tlaku a výstupů relé alarmu. Celé uvedení do provozu bylo dokončeno za pět dní na jeden regulátor. Tovární dokumentace FAT byla předložena letištnímu požárnímu úřadu a přijata bez revize.

Výsledky

●  Všichni kontroloři prošli při první prezentaci akceptačním testem letištního požárního úřadu, včetně simulovaného výpadku napájení a testů přenosu generátoru.

●  Spuštění uzavřeného přechodu hvězda-delta eliminovalo stížnosti na pokles napětí ze strany letištního elektrického provozního týmu.

●  Bezpapírový systém zaznamenávání tlaku a protokolování událostí umožnil hasičskému úřadu ověřit připravenost systému během čtvrtletních kontrol bez nutnosti ruční výměny grafu.

●  V prvním roce provozu týdenní testovací časovač soustavně pracoval s čerpadly podle plánu, přičemž byly včas identifikovány dva menší problémy s netěsností těsnění čerpadel prostřednictvím protokolování dat zkušebního provozu – což zamezilo degradaci na poruchu, která by byla odhalena pouze v případě nouze.

●  Letištní úřad od té doby zahrnul stejnou specifikaci řídícího do svých standardních návrhových pokynů pro všechny budoucí projekty terminálů a přidružených budov na letišti.
