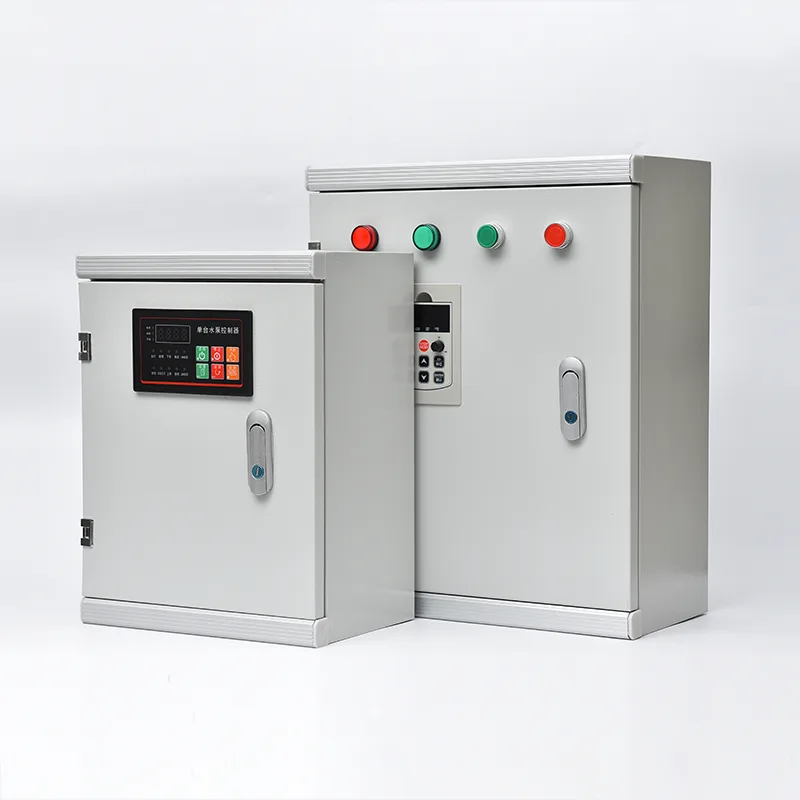

Skříň řídicího centra motoru

Jako profesionální výrobce v Číně by vám společnost Csivei ráda poskytla kvalitní skříň řídicího centra motoru, což je vícedílná, zepředu přístupná stojací sestava s horizontálním přípojnicovým systémem s jmenovitým proudem 400A až 6300A a odolností proti zkratu až 100 kA. Každá vertikální sekce přijímá výsuvné nebo pevné funkční jednotky: spouštěče motorů DOL, hvězda-trojúhelník, softstartér nebo VFD plus vypínače přívodu a řídicí výkonové moduly. Výsuvné jednotky umožňují izolovat, vytáhnout a vyměnit vadný spouštěč během několika minut, aniž by došlo k odpojení celého MCC. Vnitřní oddělení je k dispozici ve formě 2, 3 nebo 4 podle IEC 61439, odděluje přípojnice od funkčních jednotek a svorek. Obvody motoru jsou navrženy pro koordinaci typu 2 podle IEC 60947-4-1, což zajišťuje, že nedojde k poškození součástí spouštěče následkem zkratu motoru. Komunikace přes Profibus, Profinet, Modbus RTU/TCP nebo Ethernet/IP přenáší stav motoru, proud, provozní hodiny, energii a diagnostiku do systému DCS nebo SCADA. Pouzdro má krytí IP42 až IP55 z pozinkované oceli s práškovým nástřikem, vhodné pro vnitřní elektrické místnosti a prašná průmyslová prostředí.

Aplikace produktů

Všude tam, kde musí být desítky nebo stovky motorů spolehlivě napájeny, chráněny a ovládány z centrálního místa, poskytuje řídicí systém solárních čerpadel strukturovanou, modulární páteř pro průmyslovou elektrickou distribuci.

Čistírny vod a odpadních vod

Městská a průmyslová zařízení na úpravu vody provozují rozsáhlé motorové parky – sací čerpadla surové vody, provzdušňovací dmychadla, pohony čističek, manipulace s kalem, čerpadla pro dávkování chemikálií a vysokozdvižná distribuční čerpadla – často čítající přes sto motorů na jednom místě. Motor Control Center konsoliduje všechny motorové spouštěče a pohony do jedné nebo více centrálně umístěných MCC místností, přičemž každá funkční jednotka je vyhrazena pro konkrétní motor. Standardizované zásuvkové spouštěcí jednotky pro čerpadla a dmychadla umožňují vytažení a výměnu vadné jednotky během několika minut, čímž se obnoví kontinuita procesu čištění. Integrace se systémem SCADA závodu prostřednictvím redundantních komunikačních sítí poskytuje operátorům v reálném čase stav motoru, provozní hodiny a spotřebu energie na každém pohonu.

Ropné, plynárenské a petrochemické závody

Rafinérie, závody na zpracování plynu a petrochemické komplexy pracují v nebezpečných oblastech s přísnými bezpečnostními požadavky. Panely MCC pro tato prostředí se obvykle instalují v přetlakových nebo proplachovaných elektrických místnostech mimo procesní oblasti. Motorové okruhy jsou navrženy pro kritická rotační zařízení – čerpadla na surovou ropu, čerpadla pro dopravu produktů, oběhová čerpadla chladicí vody, motory chladičů s žebrovými ventilátory a plynové kompresory. Vnitřní segregace Formy 3 nebo Formy 4 odděluje každou jednotku spouštěče motoru od hlavních přípojnic a sousedních jednotek, čímž zabraňuje šíření vnitřního oblouku v jednom spouštěči na další. Ochranná relé motoru v nevýbušném provedení a certifikované pojistky omezující proud zajišťují bezpečnou izolaci motorů v klasifikovaných zónách.

Elektrárny a elektrárny

Tepelné a vodní elektrárny závisí na MCC při řízení pomocných motorem poháněných systémů nezbytných pro výrobu – napájecí čerpadla kotlů, čerpadla chladicí vody kondenzátoru, ventilátory s nuceným a indukovaným tahem, dopravníky pro manipulaci s uhlím a čerpadla topného oleje. Vysoká odolnost proti zkratu MCC (typicky 65 kA až 100 kA) je kritická u pomocných desek elektráren, kde může být úroveň poruch z pomocného transformátoru stanice závažná. Redundantní vstupní napájecí sekce s automatickým přepínáním přenosu podporují kritické požadavky na napájení elektrárny při startu z tmy a odstavení bloku.

Těžba a zpracování nerostů

Závody na zpracování mědi, zlata, železné rudy a uhlí spoléhají na MCC při řízení drtičů, mlecích mlýnů, flotačních článků, pohonů zahušťovadel, dopravníkových systémů a kalových čerpadel – zařízení, která často startují při velkém zatížení a pracují v prašném a vlhkém prostředí. Skříň MCC je specifikována se zvýšenou ochranou proti prachu a vlhkosti (IP54/IP55) a často obsahuje vnitřní antikondenzační ohřívače pro instalace v nevytápěných zpracovatelských budovách. Ochranná relé motoru s pokročilým tepelným modelováním zajišťují, že velké motory mlýnů a drtičů nejsou zbytečně vypínány během podmínek procesního přetížení.

Výroba celulózy, papíru a oceli

Odvětví s kontinuálním zpracováním, jako jsou papírny a válcovny oceli, provozují stovky motorů na dlouhých výrobních linkách, přičemž porucha motoru může potenciálně zastavit celou linku. Panely MCC v těchto zařízeních obsahují výsuvné spouštěcí jednotky, které umožňují servis motorového okruhu bez vypnutí celé sekce MCC – jednotka se jednoduše izoluje, vyjme a nahradí náhradní, zatímco hlavní přípojnice zůstávají pod napětím. Komunikace Fieldbus z každé jednotky spouštěče do DCS poskytuje podrobnou diagnostiku motoru, která umožňuje plánovanou výměnu před neočekávanou poruchou.

HVAC a služby budov ve velkých zařízeních

Letiště, kongresová centra a velké komerční komplexy používají MCC k centralizaci řízení všech zátěží HVAC motorů – chladičů, chladicích věží, čerpadel chlazené vody, vzduchotechnických jednotek a ventilátorů pro odvod kouře. Integrace se systémem řízení budovy umožňuje cyklování provozu, noční pokles a energeticky optimalizované řízení napříč celým motorovým parkem z jediného velínu.

Technický hluboký ponor

Motor Control Center Cabinet je typově testovaný nízkonapěťový rozváděč navržený pro bezpečné, modulární řízení motoru se zaměřením na provozní dobu provozuschopnosti, ochranu personálu a udržovatelnost.

Konstrukční rám a systém přípojnic

MCC je konstruován jako vícesekční, stojací rám ze skládaných a šroubovaných pozinkovaných ocelových profilů, přičemž každá sekce je typicky široká 600 mm, 800 mm nebo 1 000 mm. Hlavní horizontální přípojnice prochází po celé délce MCC ve vyhrazeném horním nebo zadním prostoru, vyrobeném z pocínované mědi nebo hliníku a dimenzované pro jmenovitý trvalý proud (400A až 6300A). Spoje přípojnic jsou přišroubovány a utaženy pomocí podložek Belleville, aby byla zachována kontaktní síla během tepelného cyklování. Vertikální přípojnice v každé sekci rozděluje energii do jednotlivých funkčních jednotek prostřednictvím zásuvných pružinových kontaktů, čímž eliminuje potřebu kabelového propojení mezi přípojnicí a každou spouštěcí jednotkou. Odolnost proti zkratu – ověřená typovým testováním – zajišťuje, že přípojnicový systém a jeho podpěry vydrží elektromagnetické síly způsobené poruchou bez deformace nebo oddělení kontaktů.

Konstrukce funkční jednotky: Pevná a výsuvná

Jednotky spouštěče motoru jsou k dispozici v pevné (šroubované) nebo výsuvné (zásuvkové) konfiguraci. Výsuvné jednotky jsou standardní nabídkou pro kritické procesy a umožňují, aby byl startér elektricky izolován, mechanicky vytažen z vodicích kolejnic a nahrazen náhradním během několika minut – bez odpojení celé sekce MCC. Každá výsuvná jednotka obsahuje jistič nebo odpínač s pojistkami, jmenovitý stykač, elektronické nadproudové relé, jištění řídicího obvodu a specifickou řídicí svorkovnici jednotky. Blokovací mechanismy zajišťují, že jednotku lze vyjmout pouze ve vypnuté poloze a nelze ji znovu vložit pod zatížením. Mechanické kódování zabraňuje vložení jednotky s jedním hodnocením do slotu určeného pro jiné hodnocení. U jednotek VFD nebo softstartérů je větší hloubka krytu a vylepšená ventilace integrována do formátu zásuvky.

Ochrana motoru a koordinace typu 2

Každý motorový obvod je navržen pro koordinaci typu 2 podle IEC 60947-4-1. Při zkratové poruše svorky motoru jistič nebo pojistky odstraní poruchový proud bez poškození stykače nebo nadproudového relé kromě lehkého svařování kontaktů, které lze oddělit bez výměny. To je nezbytné pro dobu provozuschopnosti procesu — zkrat motoru nevyžaduje výměnu startéru. Ochrana proti přetížení používá elektronická relé s volitelnými třídami vypnutí (třída 10, 20, 30), ztrátou fáze, proudovou nesymetrií a detekcí zemního spojení. Relé ochrany motoru s rozhraními Modbus nebo Profibus poskytují DCS podrobné údaje o tepelném stavu, signály blokování startu a výstrahy prediktivní údržby.

Vnitřní segregace a bezpečnost personálu

MCC je k dispozici se zvyšující se úrovní vnitřního členění v souladu s IEC 61439-1/2 Formové hodnocení:

● Forma 2 : funkční jednotky oddělené od přípojnic, ale svorky mohou sdílet stejné oddělení jako jednotka

● Forma 3 : všechny funkční jednotky oddělené od sebe navzájem a od přípojnic; svorky oddělené od přípojnic, ale ne nutně jedna od druhé. Toto je standardní specifikace pro průmyslové závody.

● Forma 4 : úplné oddělení přípojnic, funkčních jednotek a svorek – každá ve svém vlastním oddělení. To je určeno pro vysoce kritické aplikace v ropném a plynárenském průmyslu nebo v jiných nebezpečných průmyslových odvětvích.

Vnitřní zapouzdření oblouku je navrženo tak, aby přesměrovalo energii oblouku pryč od operátora přes přetlakové ventily v horní části krytu, testováno za podmínek vnitřního oblouku podle IEC 61641, kde je specifikováno. Uzávěry na přípojnicích se automaticky zavřou, když je vyjmutá výsuvná jednotka, čímž se zabrání náhodnému kontaktu s přípojnicemi pod napětím.

Ovládací rozhraní a inteligentní řízení motoru

Ve vyhrazeném řídicím prostoru v každé jednotce spouštěče nebo nad funkčními jednotkami jsou umístěny vzdálené I/O PLC, komunikační brány, vkládací relé a seřaďovací terminály. Zpětná vazba chodu motoru, zastavení, poruchy a stavu jsou přenášeny do DCS přes fieldbus (Profibus DP, Profinet, Modbus RTU/TCP, Ethernet/IP, DeviceNet). Inteligentní relé řízení motoru v každé jednotce nepřetržitě měří proud motoru, napětí, výkon, energii a fázové vyvážení a přenášejí tato data do systému správy majetku nebo platformy prediktivní údržby. To umožňuje operátorům identifikovat zhoršující se podmínky motoru – zvyšující se tření ložisek, opotřebení oběžného kola nebo poškození vinutí – dříve, než způsobí neplánovaný výpadek.

Uzavření a přizpůsobení prostředí

Standardní skříň MCC je vyrobena z 2,0 mm pozinkovaného ocelového plechu s práškovým nástřikem, čímž je dosaženo krytí IP42 vhodného pro vnitřní elektrické místnosti. Pro prašná průmyslová prostředí – doly, cementárny, zpracování dřeva – kryty IP54 nebo IP55 s filtrovanou ventilací nebo výměníky tepla vzduch-vzduch řídí vnitřní chlazení a vylučují částice ve vzduchu. Pro venkovní instalace jsou k dispozici kryty IP65 s termostaticky řízenými antikondenzačními ohřívači, dešťovými stříškami a nerezovým hardwarem. V tropických prostředích konformně potažené desky plošných spojů a utěsněné konektory zabraňují sledování způsobenému vlhkostí.

Testování a zajištění kvality

Každý panel MCC prochází definovaným továrním akceptačním testovacím programem: měření průchodnosti přípojnic a izolačního odporu; testování primárních a sekundárních injekcí ochranných relé; simulace funkce stykače, spouštěče a blokování; testování vkládání a vytahování výsuvné jednotky; a ověření komunikační sítě. S každým MCC je dodávána úplná zpráva FAT spolu s jednořádkovými diagramy, výkresy rozložení a provozními příručkami. MCC je navrženo, vyrobeno a testováno podle IEC 61439-1/2, s označením CE a volitelnými UL, UKCA nebo jinými regionálními certifikacemi.

Proč si vybrat Csivei MCC panely?

Továrně navržené řešení MCC Panel bylo vybráno pro svou prokázanou schopnost splnit všechny požadavky:

● Standardizované výsuvné spouštěcí jednotky (až 250 A) umožňují rychlou výměnu jakéhokoli spouštěče motoru bez odpojení celé sekce MCC

● Koordinovaná ochrana motoru typu 2 zajistila, že zkratové poruchy motoru budou odstraněny bez poškození součásti spouštěče

● Přípojnicový systém s jmenovitým proudem 65 kA s ochranou proti obloukovému zkratu a vnitřní segregací Form 3 poskytl požadovanou úroveň bezpečnosti

● Inteligentní relé pro řízení motoru s komunikací Profibus DP v každé jednotce spouštěče přenášela data motoru v reálném čase do SCADA – proud, výkon, provozní hodiny, počet startů, použitá tepelná kapacita a spotřeba energie – umožňující prediktivní plánování údržby

● Vícedílná řada integrovaných přívodů vzduchového jističe, VFD sekce pro provzdušňovací dmychadla, sekce softstartéru pro velká čerpadla a standardní výsuvné sekce spouštěče pro obecné zatížení motoru – vše v rámci společného systému přípojnic

Často kladené otázky

Q1: Jaký je rozdíl mezi systémem řízení solárního čerpadla a standardní distribuční deskou?

Rozvodná deska primárně distribuuje energii do koncových obvodů s pojistkami nebo jističi, ale obvykle neintegruje spouštění motoru nebo ovládání. Motor Control Center kombinuje motorové spouštěče (stykače, přetížení a pohony), ochranu motoru a řídicí inteligenci v jediné strukturované sestavě – každá funkční jednotka je navržena speciálně pro zátěž motoru, nikoli pouze pro obecný obvod. MCC také zahrnují funkci výsuvné jednotky, oddělení přípojnic a komplexní komunikační funkce správy motoru, které se nenacházejí v rozvodných deskách.

Q2: Kolik motorů může pojmout jeden řídicí systém solárního čerpadla?

Počet závisí na počtu sekcí a velikosti jednotky. Jedna vertikální sekce obvykle pojme 4 až 12 motorových spouštěčů v závislosti na jejich jmenovitém výkonu. Vícesekční řada MCC pojme 50, 100 nebo více motorů. Naši aplikační inženýři optimalizují rozvržení na základě vašeho seznamu motorů a omezení lokality.

Q3: Jaká je výhoda výsuvných jednotek oproti pevným?

Výsuvné jednotky (zásuvkového typu) umožňují izolovat vadný startér, fyzicky jej vytáhnout z MCC a nahradit jej náhradním – to vše během několika minut a bez odpojení celé sekce MCC. Hlavní přípojnice zůstávají pod napětím a ostatní motorové okruhy pokračují v provozu. To je kritické pro průmyslová odvětví s nepřetržitým zpracováním, kde se neplánované prostoje na jednom motoru nesmí hromadit. Pevné jednotky jsou levnější, ale vyžadují, aby sekce MCC byla při výměně startéru odpojena od napájení.

Q4: Co znamená segregace formuláře 2, formuláře 3 a formuláře 4?

Ty se týkají stupně vnitřního rozčlenění podle IEC 61439-1/2. Forma 2 odděluje funkční jednotky od přípojnic. Forma 3 přidává oddělení mezi jednotlivými funkčními jednotkami. Forma 4 dodatečně odděluje svorky od sebe navzájem a od ostatních funkčních jednotek. Vyšší formy poskytují větší bezpečnost při údržbě a účinněji zachycují obloukové poruchy, ale stojí více. Na základě vaší filozofie provozu a údržby vám doporučíme vhodný formulář.

Otázka 5: Jaké zkratové hodnocení potřebuji pro svůj MCC?

To je určeno potenciálním poruchovým proudem v místě připojení MCC, který závisí na jmenovitém kVA transformátoru, impedanci a impedanci kabelu. Typické průmyslové instalace vyžadují 50 kA nebo 65 kA při 400 V. Pomocné desky elektráren a velkých procesních závodů mohou vyžadovat 80 kA nebo 100 kA. Zanalyzujeme vaše systémová data a určíme správné hodnocení.

Q6: Jak komunikuje MCC s naším systémem DCS nebo SCADA?

Každá jednotka spouštěče motoru nebo skupina jednotek obsahuje komunikační rozhraní – typicky Profibus DP, Profinet, Modbus RTU/TCP nebo Ethernet/IP – které se připojuje k řídicí síti vašeho závodu. Stav motoru (běžící, zastavený, vypnutý), proud, energie a diagnostická data se přenášejí nepřetržitě. DCS může dálkově spouštět/zastavovat motory a přijímat upozornění na alarm.

Q7: Může být MCC v budoucnu rozšířen?

Ano. MCC je navržen pro rozšiřitelnost na obou koncích sestavy. Pokud plánujete budoucí přidání motoru, doporučujeme do první objednávky zahrnout náhradní svislé části nebo sloty pro náhradní jednotky. Rozšíření stávajícího MCC vyžaduje shodu s původním jmenovitým výkonem a designem přípojnice, takže zachování původního výrobce je důležité pro kompatibilitu.

Q8: Jakou údržbu vyžaduje panel MCC?

Doporučená údržba zahrnuje: roční termovizní průzkum spojů přípojnic a koncových bodů; funkční testování blokovacích a uzavíracích mechanismů výsuvných jednotek; ověření nastavení ochranných relé a vypínacích funkcí; čištění ventilačních filtrů; a kontrola těsnění a těsnění dveří. Podrobný plán údržby je uveden v návodu k obsluze.
