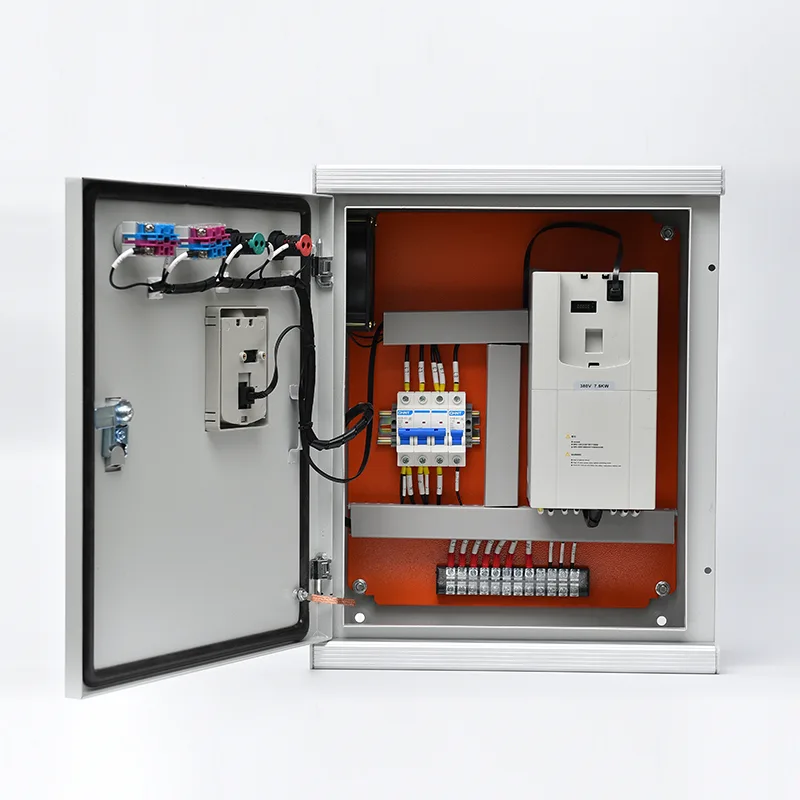

Ovládací panel VFD

Tato skříň je umístěna v účelové skříni s krytím IP42 až IP65 a integruje měnič s proměnnou frekvencí s veškerou nezbytnou napájecí a řídicí infrastrukturou: izolací vstupní sítě, tlumivky vedení a zátěže pro zmírnění harmonických a ochranu motorových kabelů, vstupní pojistku nebo ochranu jističem, výstupní dV/dt filtr nebo sinusový filtr podle potřeby a plnohodnotnou ochranu motoru. Jmenovité výkony se pohybují od 0,75 kW do více než 630 kW ve standardních třídách napětí (380 V, 400 V, 480 V, 690 V). Samotný VFD je vysoce výkonný vektorově řízený pohon poskytující plný točivý moment při nulových otáčkách, s automatickou optimalizací energie a integrovaným PID regulátorem pro regulaci tlaku, průtoku nebo teploty. HMI klávesnice nebo dotyková obrazovka namontovaná na dveřích poskytuje místní ovládání, přístup k parametrům a diagnostické informace, zatímco komunikační porty Modbus RTU/TCP, Profibus, Profinet nebo Ethernet/IP umožňují vzdálený dohled a integraci do celopodnikových automatizačních systémů. Možnost ručního bypassu – pomocí stykačů nebo integrovaného přepínače – umožňuje provoz motoru přímo ze síťového napájení, aby byla zachována kontinuita procesu během servisu měniče. Komplexní ochranné funkce pokrývají zkrat, přetížení, přepětí, podpětí, ztrátu fáze, zemní spojení, zastavení motoru a přehřátí, přičemž všechny události vypnutí se zaznamenávají pro analýzu údržby.

Aplikace produktů

Všude tam, kde motorem poháněná zařízení těží z regulace rychlosti, energetické účinnosti a pozvolného rozběhu, poskytuje ovládací panel VFD kompletní, předem navržené řešení pohonu pro průmyslové a infrastrukturní aplikace.

Čerpací stanice vody a odpadních vod

Městské vodárny a čistírny odpadních vod provozují velká čerpadla s proměnlivou potřebou po celý den. Ovládací panel VFD pohánějící vrt, pomocné nebo přečerpávací čerpadlo moduluje otáčky motoru tak, aby udržoval konstantní tlak vody nebo průtok bez škrticích ventilů – obvykle dosahuje 20 % až 40 % úspory energie ve srovnání s přímým provozem s pevnou rychlostí. Funkce pozvolného rozběhu eliminuje vodní rázy v dlouhých potrubích a snižuje mechanické namáhání oběžných kol čerpadel, hřídelí a spojek. V aplikacích s odpadními vodami zabraňuje automatické stupňování přetečení přirážek během špičkových přítoků za vlhkého počasí. Konfigurace připravené na redundanci umožňují přepínání čerpadla v režimu provozu/pohotovostním režimu.

Průmyslové ventilátory a dmychadla

Velké odstředivé a axiální ventilátory v elektrárnách, cementárnách, dolech a výrobních závodech jsou ideálními kandidáty na VFD. Skříň umožňuje přesné řízení proudění vzduchu pro spalovací vzduch, výfuk, odsávání prachu nebo procesní chlazení bez ztrát škrcení sací lopatky nebo klapky. VFD řízení ventilátorů s indukovaným tahem a nuceným tahem v kotlích a pecích přináší významné úspory energie při zachování optimálního poměru vzduchu a paliva. Ventilátory pro odsávání kouře a tunelové větrání těží z funkce potlačení požární ochrany skříně, která umožňuje nouzový provoz přímo on-line bez ohledu na stav VFD.

Kompresorové a chladicí systémy

Šroubové, pístové a odstředivé kompresory v aplikacích průmyslového chlazení, separace vzduchu a procesních plynů pracují nejúčinněji při částečném zatížení, když jsou řízeny otáčky. Ovládací panel VFD upravuje otáčky motoru kompresoru tak, aby odpovídaly proměnným požadavkům na chlazení nebo proces, přičemž udržuje přesný sací nebo výtlačný tlak a zároveň zabraňuje ztrátám energie při cyklování zátěže a vykládky. Integrované PID řízení se zpětnou vazbou tlakového převodníku zajišťuje přesnou regulaci a řízení akcelerační rampy omezuje rázy startovacího proudu v elektrickém systému závodu.

Dopravníky, drtiče a manipulace s materiálem

Důlní dopravníky, drtiče kameniva a systémy pro manipulaci se sypkým materiálem vyžadují vysoký startovací moment a řízenou akceleraci, aby se zabránilo prokluzování pásu, mechanickým rázům a rozsypání materiálu. Ovládací panel VFD poskytuje plný točivý moment od nulové rychlosti s programovatelnými akceleračními rampami, které chrání převodovky, spojky a spoje řemenů. V aplikacích drtičů funkce proudového omezení a ochrana proti přetížení VFD chrání motor před stavy přetížení zaseknutým materiálem.

Systémy chlazení a chlazení HVAC

Centrální systémy HVAC s více chladiči, chladicími věžemi a vodními oběhovými čerpadly jej využívají k modulaci průtoku na základě zatížení budovy. Sekundární čerpadla chlazené vody reagující na diferenční tlak, řízení otáček ventilátoru chladicí věže pro optimální teplotu vody kondenzátoru a modulace čerpadla kondenzátorové vody – to vše těží z řízení VFD integrovaného do skříně s připojením BMS přes BACnet nebo Modbus.

Zavlažování a zemědělské čerpání

Rozsáhlé středočepové, kapkové a záplavové zavlažovací systémy vyžadují během vegetačního období různé rychlosti dodávky vody. Panel VFD na čerpací stanici umožňuje operátorovi zvolit průtok pomocí jednoduchého potenciometru, HMI nebo dálkového telemetrického signálu – přesně přizpůsobuje výkon čerpadla požadavkům na vodu v plodině a dostupné alokaci vody.

Technický hluboký ponor

Skříň VFD integruje měnič s proměnnou frekvencí se všemi subsystémy správy napájení, ochrany a řízení – poskytuje kompletní řešení spouštění motoru a řízení otáček v jediném předem otestovaném krytu.

Hlavní napájecí cesta a ochrana obvodu

Vstupní třífázové napájení se připojuje k hlavnímu izolátoru nebo jističi v lisované skříni dimenzované na proud skříně při plném zatížení plus ztráty měniče. Vstupní pojistka poskytuje polovodičovou (aR) ochranu pro stupeň usměrňovače VFD s koordinací I²t zajišťující vymazání pojistky před poškozením diody během vnitřních poruch. Standardně je zahrnuta síťová tlumivka nebo tlumivka stejnosměrného meziobvodu, která snižuje zkreslení vstupního harmonického proudu a chrání kondenzátory stejnosměrné sběrnice měniče před napěťovými špičkami na straně napájení. Pro instalace s výrazným harmonickým zkreslením pozadí nebo náročnými požadavky na připojení k síti lze volitelně zvolit pasivní harmonický filtr nebo aktivní přední usměrňovač.

Technologie pohonu VFD

Srdcem skříně je vysoce výkonný vektorově řízený VFD využívající výkonové moduly IGBT šesté generace a vysokorychlostní řídicí jádro DSP nebo FPGA. K dispozici jsou režimy vektorového řízení s otevřenou smyčkou a s uzavřenou smyčkou — s otevřenou smyčkou pro standardní provoz čerpadla a ventilátoru, uzavřenou smyčkou se zpětnou vazbou kodéru pro aplikace s vysokým točivým momentem a nízkou rychlostí, jako jsou extrudery nebo kladkostroje. Měnič vydává pulsně šířkově modulovaný tvar vlny s automaticky optimalizovanou spínací frekvencí, vyváženou mezi akustickým hlukem motoru a ztrátami měniče. Mezi klíčové vlastnosti pohonu patří:

●  Automatické zvýšení točivého momentu a kompenzace skluzu pro stabilní provoz při nízkých otáčkách

●  Schopnost letmého startu zachytit dobíhající motor bez vypnutí

●  Programovatelné přeskakovací frekvence, aby se zabránilo mechanické rezonanci

●  Integrovaný PID regulátor s rampou nastavené hodnoty, logikou spánku/probuzení a dvoukanálovou zpětnou vazbou pro aplikace stupňování čerpadel

Výstupní filtrace a ochrana motoru

V závislosti na vzdálenosti kabelu mezi skříní a motorem je zahrnuta výstupní filtrace:

dV/dt filtr: omezuje dobu nárůstu napětí a špičkové napětí na svorkách motoru pro kabely do délky přibližně 100–150 m

Sinusový filtr: poskytuje téměř sinusový tvar vlny pro kabely delší než 150 m a pro aplikace s ponornými čerpadly, kde je izolace vinutí motoru citlivá na napětí

V případě potřeby jsou integrovány výstupní stykače pro volbu provozního/pohotovostního motoru. Funkce ochrany motoru – tepelné přetížení, ztráta fáze, proudová nesymetrie, detekce zablokovaní, nedostatečné zatížení (provoz nasucho) a zemní porucha – běží nepřetržitě v softwaru měniče a jsou doplněny externími nadproudovými relé, pokud je specifikováno.

Vynechání konfigurace a kontinuity procesu

Obvod ručního přemostění – vestavěný se stykači určenými pro provoz nebo mechanicky blokovaným přepínacím spínačem – umožňuje, aby motor běžel přímo ze síťového napájení, zatímco je VFD izolován pro servis. Bypass je navržen pro přenos bez zátěže: motor musí být zastaven před přepnutím mezi režimy VFD a bypass. Integrované elektrické a mechanické blokování zabraňuje neúmyslnému zpětnému napájení síťového napájení do výstupních svorek měniče, které by způsobilo katastrofální poškození. Volitelná konfigurace automatického bypassu využívá programovatelné logické relé nebo malé PLC ke správě bezproblémového přenosu z měniče do sítě při vypnutí VFD, čímž je zachována kontinuita procesu v kritických aplikacích.

Vícemotorové a synchronizované konfigurace

Pro aplikace, kde více motorů musí sdílet jeden pohon (sekvenční provoz), skříň obsahuje výstupní stykače pro jednotlivé motory se sekvenční logikou založenou na PLC. Pro vícemotorové aplikace vyžadující synchronizovanou rychlost – jako jsou dvojité dopravníky nebo víceventilátorové vzduchem chlazené kondenzátory – jsou jednotlivé výstupní invertory poháněny ze společné DC sběrnice nebo synchronizovány prostřednictvím vysokorychlostní komunikace mezi pohony s řízením otáček a momentu master/slave.

Ovládací rozhraní, komunikace a HMI

Operátorské rozhraní namontované na dveřích poskytuje místní start/stop, referenci rychlosti (pomocí potenciometru nebo zadání pomocí klávesnice), volbu režimu (VFD/Bypass/Off) a indikaci stavu systému. Pro komplexní aplikace s více motory nebo procesní smyčkou je k dispozici grafická dotyková obrazovka HMI, která zobrazuje provozní parametry v reálném čase, data trendů, protokoly alarmů a metriky spotřeby energie.

Komunikační porty podporují všechny hlavní průmyslové protokoly: Modbus RTU (RS485), Modbus TCP, Profibus DP, Profinet, Ethernet/IP a BACnet. Disk vystavuje komplexní soubor dat – rychlost, proud, točivý moment, výkon, napětí stejnosměrné sběrnice, teplotu, hodiny provozu a spotřebu energie – dohlížecímu SCADA, DCS nebo BMS. Vzdálené příkazy start/stop a referenční rychlost jsou přijímány s časovými limity srdečního tepu a konfigurovatelnými záložními strategiemi v případě ztráty komunikace.

Design krytu a prostředí

Stojanová skříň je vyrobena z 1,5 mm až 2,0 mm pozinkovaného nebo nerezového plechu, průběžně svařovaná a práškově lakovaná. Stupeň krytí od IP42 do IP65 vyhovuje podmínkám na místě:

●  IP42/IP43: vnitřní elektrické místnosti a řídicí centra motorů

●  IP54/IP55: prašná průmyslová prostředí, čerpací stanice a poloexponovaná místa

●  IP65: venkovní instalace s vystavením dešti a prachu

Tepelný management využívá vypočítanou kombinaci přirozené konvekce, filtrovaného nuceného větrání s ventilátory s řízenou teplotou a ve vysoce výkonných instalacích nebo instalacích s vysokou atmosférou výměníky tepla vzduch-vzduch nebo klimatizační jednotky. Nárůst vnitřní teploty skříně je ověřen výpočtem podle maximální provozní teploty výrobce VFD, typicky 40 °C až 50 °C okolí v závislosti na snížení výkonu.

Testování a certifikace

Každá skříň VFD prochází definovaným továrním akceptačním testem: kontinuita napájecího obvodu a izolační odpor, nahrání a ověření parametrů VFD podle schváleného plánu parametrů, řídicí kabeláž bod-bod, funkční simulace start/stop, regulace rychlosti, přemostění (je-li k dispozici) a ověření bezpečnostního blokování. K dispozici je úplná dokumentace FAT. Skříň je navržena a zkonstruována podle IEC 61439-1/2, se všemi součástmi označenými CE a UL certifikací k dispozici tam, kde je to požadováno.

Často kladené otázky

Otázka 1: Jaký je rozdíl mezi nákupem VFD a ovládacího panelu VFD?

Samostatný VFD vyžaduje další komponenty pro kompletní instalaci: předřazený jistič nebo pojistky, síťové a zátěžové tlumivky, výstupní filtry pro dlouhé kabely, obtokový obvod, pokud je potřeba kontinuita procesu během provozu měniče, a kryt s tepelným managementem. Ovládací panel VFD integruje všechny tyto prvky – předem připravené, předem zapojené a předem otestované – do jediné sestavy. To eliminuje neznámé konstrukce na místě, zkracuje dobu instalace a poskytuje jediné místo záruky na kompletní systém pohonu motoru.

Q2: Jaké jmenovité výkony a napětí jsou k dispozici?

Standardní konfigurace pokrývají 0,75 kW až 630 kW u třífázových napájecích zdrojů 380 V, 400 V, 480 V a 690 V. Vyšší výkony jsou k dispozici na vyžádání. Každá skříň je vyrobena pro konkrétní údaje na typovém štítku motoru, které poskytnete – výkon, napětí, proud při plném zatížení a zatížení.

Q3: Jak daleko může vést kabel motoru mezi skříní a motorem?

Omezení délky kabelu závisí na instalovaném výstupním filtrování. Bez filtrování výrobce VFD obvykle omezuje délku kabelu na 50 m. dV/dt filtr to prodlužuje na přibližně 150 m. Sinusový filtr umožňuje kabely delší než 300 m a důrazně se doporučuje pro ponorná čerpadla a motory s neznámou nebo zastaralou izolací vinutí. Na základě vašich instalačních údajů vybereme vhodný výstupní filtr.

Q4: Může skříň ovládat více motorů?

Ano, v několika konfiguracích: sekvenční provoz (jeden VFD, více motorů, pouze jeden běží současně s výstupními stykači vybírajícími aktivní motor), synchronní multimotor (více VFD v jedné skříni sdílející DC sběrnici nebo komunikující pro přizpůsobení rychlosti master/slave) nebo nezávislé řízení (více nezávislých VFD v jedné větší skříni). Sdělte nám svou aplikaci a my navrhneme správnou topologii.

Q5: Jak se VFD Control Panel integruje s mým závodem SCADA nebo DCS?

Komunikační port VFD — Modbus RTU, Modbus TCP, Profibus, Profinet, Ethernet/IP nebo BACnet — se připojuje přímo k vašemu nadřízenému systému. K dispozici jsou všechna provozní data, alarmy a diagnostika. Je podporováno obousměrné ovládání (vzdálené spuštění/zastavení, reference rychlosti) s konfigurovatelným chováním při ztrátě komunikace pro zajištění bezpečného provozu v případě selhání sítě.

Q7: Jakou údržbu skříň vyžaduje?

Běžná údržba je jednoduchá: půlroční čištění nebo výměna ventilačních filtrů, každoroční termografická kontrola silových zakončení a roční funkční test obtokového okruhu a bezpečnostních blokování. Samotný VFD má specifikovanou životnost kondenzátorů stejnosměrného meziobvodu a chladicích ventilátorů – obvykle 5 až 10 let v závislosti na provozních podmínkách – a jedná se o vyměnitelné součásti. Úplné plány údržby jsou zdokumentovány v provozní příručce.

Otázka 8: Může skříň pracovat v prašném prostředí nebo prostředí s vysokou teplotou?

Ano. Hodnocení ochrany krytu a strategie řízení teploty se vybírají na základě podmínek vašeho pracoviště. Pro prašná prostředí je specifikováno IP55 nebo IP65 s jemnou filtrací sacích filtrů. Při okolních teplotách nad 40 °C zajišťují bezpečné vnitřní podmínky snížení VFD, klimatizace skříně nebo výměníky tepla vzduch-voda. Během projektové fáze posoudíme údaje o vašem místě a navrhneme vhodné zpevnění prostředí.

M5 Customer Spotlight

Regionální vodárenský podnik — Program modernizace čerpací stanice

Pozadí

Regionální vodárenská společnost v Jižní Americe provozovala přes 60 vrtných a pomocných čerpacích stanic ve své distribuční síti, které obsluhují přibližně dva miliony obyvatel. Mnoho čerpacích stanic bylo starých desetiletí a používalo přímé spouštěče s pevnou rychlostí se škrtícími ventily pro řízení průtoku. Společnost čelila rostoucím nákladům na energii, častým poruchám čerpadel a potrubí v důsledku vodních rázů a mechanického namáhání a rostoucím potížím při získávání náhradních dílů pro zastaralý řídicí hardware.

Výzva

Společnost se rozhodla modernizovat své čerpací stanice řízením VFD ve fázích, přičemž se nejprve zaměří na 20 největších stanic. Každá stanice představovala podobný profil: dvě až čtyři soustrojí provozních/záložních čerpadel (45 kW až 200 kW), dlouhé trasy motorových kabelů (často přesahující 150 m k ponorným čerpadlům do vrtů), prašná polovenkovní prostředí ve vzdálených lokalitách a omezená elektrická podpora na místě pro komplexní údržbu systému.

Konkrétní omezení zahrnovala:

●  Řešení VFD se muselo přizpůsobit dlouhým kabelům k ponorným čerpadlům, aniž by se zhoršila izolace vinutí motoru

●  Manuální bypass byl povinný pro udržení dodávky vody během servisu VFD, protože mnoho stanic nemělo záložní čerpadlo

●  Schopnost vzdáleného monitorování byla nezbytná pro snížení nákladných návštěv stránek

●  Elektrickou instalaci museli dokončit místní dodavatelé s minimálními zkušenostmi s uváděním VFD do provozu

Proč si vybrat naše ovládací panely VFD?

Po vyhodnocení jak retrofitů VFD pocházejících z komponent, tak integrovaných ovládacích panelů VFD, společnost zvolila přístup do skříně. Výhody byly jasné:

●  Každá skříň byla továrně navržena s výstupními sinusovými filtry přizpůsobenými konkrétní délce kabelu a typu izolace motoru, čímž se eliminuje jakékoli riziko poškození vinutí motoru v důsledku napěťových špiček odražených vln.

●  Integrovaný ruční obtokový obvod, předem zapojený a otestovaný, poskytl společnosti jistotu, že dodávka vody bude pokračovat během jakékoli servisní události VFD

●  HMI namontované na dveřích a plně parametrizované VFD byly z výroby nahrány s údaji o křivce čerpadla, nastavením regulace tlaku PID a standardními prahovými hodnotami ochrany rozvodné sítě – což umožňuje místním dodavatelům uvést každou skříň do provozu pouhým připojením síťového napájení, motoru čerpadla a tlakového převodníku

●  Moduly vzdáleného monitorování GPRS/4G v každé skříni přenášely provozní data – průtok, tlak, spotřebu energie, provozní hodiny, stav alarmu – přímo do centrální platformy SCADA společnosti

Kryty s krytím IP55 se sacími otvory pro jemnou filtraci a kryty sluneční clony se hodí do prašného, ​​exponovaného prostředí čerpací stanice

Nasazení

Bylo vyrobeno dvacet skříní VFD (45 kW až 200 kW), každá s výstupním sinusovým filtrem, manuálním bypassem, krytím IP55, dálkovou telemetrií GPRS a předkonfigurovaným řízením tlaku PID. Skříně byly dodány jako kompletní, továrně testované jednotky. Místní dodavatelé elektroinstalace a uvedení do provozu rozvaděčů postupně v průběhu 10měsíčního programu. Podpora vzdáleného uvedení do provozu byla poskytnuta inženýry výrobce prostřednictvím video spojení pro první tři stanice; následující stanice byly uvedeny do provozu nezávisle místními týmy pomocí standardizované dokumentace.

Výsledky

Spotřeba energie u 20 modernizovaných stanic se snížila v průměru o 32 % ve srovnání s předchozím provozem škrtícího ventilu, přičemž VFD přesně přizpůsobují rychlost čerpadla požadavkům systému.

Náklady na údržbu čerpadla a potrubí výrazně klesly: byly eliminovány případy vodních rázů a životnost ložisek čerpadla a těsnění byla prodloužena díky pozvolnému rozběhu.

U 20 stanic s délkou kabelu až 250 m nedošlo k jediné chybě izolace motoru, což potvrzuje specifikaci sinusového filtru.

Centrální operační tým nástroje nyní monitoruje všech 20 stanic z jediného řídicího panelu SCADA a přijímá automatické SMS alarmy pro jakékoli vypnutí čerpadla nebo odchylku tlaku – což snižuje reaktivní návštěvy na místě o více než 60 %.

Úspěch první fáze vedl společnost k rozšíření programu na zbývajících 40 čerpacích stanic, přičemž standardizovala stejnou specifikaci skříně VFD a umožnila jednotná školení údržby a zásoby náhradních dílů v celé síti.
