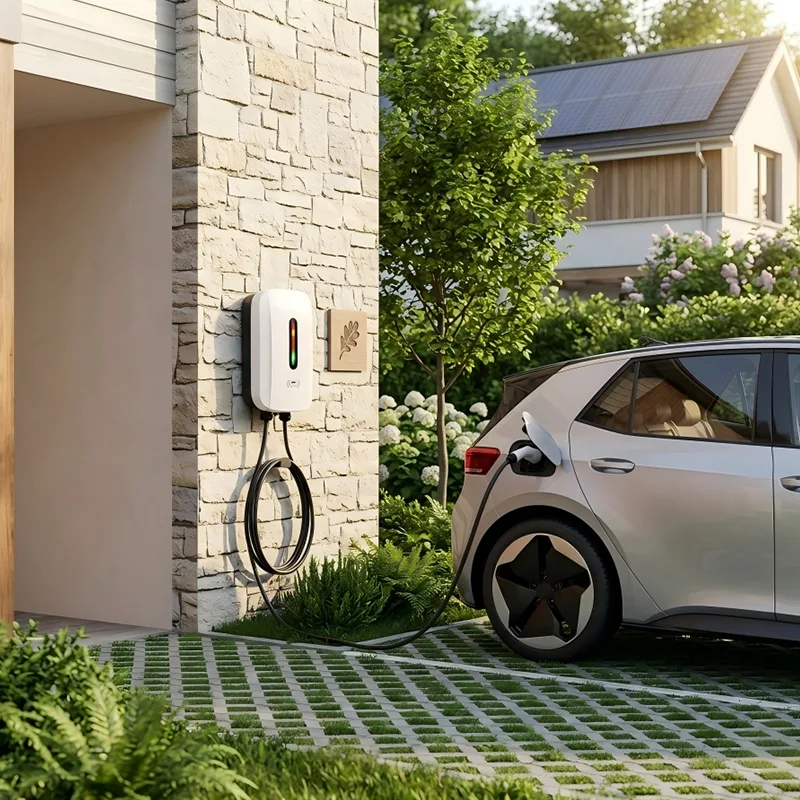

Nástěnná AC nabíjecí stanice s jednou pistolí 3,5 kW

Kvalitní jednozbraňová nástěnná AC nabíjecí stanice CSIVEI 3,5 kW je k dispozici ve výkonech 3,5 kW, 11 kW a 22 kW a pokrývá všechny běžné konfigurace jednofázového a třífázového napájení. Jeho volně stojící design eliminuje požadavek na stěnu nebo montážní konstrukci, což umožňuje flexibilní umístění na otevřených parkovištích, příjezdových cestách k obytným domům nebo podél obvodů parkoviště.

Odolné pouzdro z pozinkované oceli má krytí IP55 a nárazuvzdorné IK10, což zajišťuje dlouhodobou spolehlivost ve venkovním prostředí od -30 °C do +55 °C. 4,3palcový LED displej nebo volitelná dotyková obrazovka poskytují jasný stav nabíjení, zatímco RFID a ověřování založené na aplikaci zajišťují, že relaci mohou zahájit pouze oprávnění uživatelé. Konektivita OCPP 1,6J umožňuje bezproblémovou integraci s backendy nabíjecí sítě pro vzdálené monitorování, fakturaci a správu energie.

Mezi komplexní bezpečnostní funkce patří ochrana proti reziduálnímu proudu typu A + 6mA citlivá na stejnosměrný proud, nadproudová a přepěťová ochrana, detekce zemního svodu a tlačítko nouzového zastavení. Integrované pouzdro na kabel udržuje nabíjecí kabel nad zemí a přední design pouzdra usnadňuje uživatelům připojení. Se zaměřením na nízké celkové náklady na vlastnictví poskytuje nástěnná AC nabíjecí stanice s jednou pistolí 3,5 kW spolehlivé nabíjení přes noc a na pracovišti bez složité infrastruktury.

Aplikace produktů

Tam, kde vozidla parkují po delší dobu a kde je prvořadá nákladová efektivita, poskytuje nástěnná AC nabíjecí stanice s jednou pistolí 3,5 kW robustní, volně stojící nabíjecí bod, který nepotřebuje žádnou oporu na zdi – ideální pro otevřená prostranství, obytné komunity a parkoviště pro zaměstnance.

Obytné komunity a bytové komplexy

V případě nemovitostí s více byty, které nabízejí vyhrazené parkování pro elektromobily, se stojací AC nabíječka vyhne nutnosti montovat hardware na fasády budov. Může být umístěn v čele přiděleného prostoru pro obyvatele, připojen přímo k rozvodné desce budovy. Přístup RFID zajišťuje, že poplatky mohou účtovat pouze oprávnění obyvatelé, a backend OCPP umožňuje individuální účtování pro každou jednotku. Jeho tichý provoz a tenký profil se hladce začlení do venkovních parkovacích ploch, aniž by rušil obyvatele.

Pracoviště a parkoviště pro zaměstnance

Kanceláře, obchodní parky a průmyslové areály stále častěji poskytují nabíjení elektromobilů jako zaměstnaneckou výhodu. Stojací nabíječky střídavého proudu s jednou pistolí mohou být instalovány v řadách na otevřených parkovištích a slouží jednomu vozidlu na vyhrazené místo. Zaměstnanci se připojí na začátku pracovního dne a odpoledne se vrátí do plně nabitého vozidla. Platforma OCPP umožňuje správcům zařízení sledovat využití, nastavovat ceny podle denní doby a řídit spotřebu energie ve více jednotkách. Bez závislosti na zdi lze nabíječky optimálně umístit do středu parkovacích míst.

Hotely, letoviska a místa pro volný čas

Hosté, kteří přenocují, vyžadují spolehlivé a bezpečné nabíjení, které se hodí do terénní úpravy nemovitosti. Podlahové nabíječky střídavého proudu lze umístit na parkovací plochy pro hosty, aniž by se spoléhaly na stěny budovy, čímž se zachová architektonická estetika. Aktivace pomocí RFID nebo QR kódu poskytuje hostům prémiový zážitek, zatímco hotel může volitelně účtovat poplatek nebo nabízet bezplatné zpoplatnění jako věrnostní výhodu. Robustní kryt odolává slunečnímu záření, dešti a pobřežnímu vzduchu a vyžaduje minimální údržbu.

Fleet & Car-sharing Depa

Provozovatelé vozových parků s elektrickými osobními vozy nebo lehkými užitkovými vozidly často preferují noční nabíjení střídavým proudem pro jeho jednoduchost a nízké náklady na infrastrukturu. Stojanová nabíječka s jednou pistolí na přidělené parkovací místo umožňuje přidělování vozidla jedna ku jedné a sekvenční nabíjení prostřednictvím naplánovaných ovládacích prvků na zadní straně. Robustní konstrukce přežije každodenní nárazy způsobené provozem vozového parku a vzdálená diagnostika udržuje režii údržby nízké.

Veřejné parkování na ulici a městské parkoviště

Města využívající nabíjení elektromobilů v obytných oblastech nebo na veřejných parkovištích těží z kompaktní, volně stojící AC nabíječky, která nevyžaduje montáž na stávající městský mobiliář. Konfigurace s jednou pistolí odpovídá jedné pozici na sloupek, což usnadňuje vymáhání a platbu. S konektivitou OCPP mohou obce integrovat nabíječky do celoměstských platforem a spravovat tarify na dálku.

Technický hluboký ponor

Nástěnná AC nabíjecí stanice s jednou pistolí 3,5 kW integruje sofistikovaný řídicí a bezpečnostní systém do tenkého, volně stojícího krytu – poskytuje spolehlivé AC nabíjení, které se snadno nasazuje a snadno udržuje.

Chytrý ovladač nabíjení

Základem nabíječky je vysoce výkonný mikrokontrolér, který řídí celou relaci nabíjení v souladu s IEC 61851-1 a příslušnými regionálními normami. Nepřetržitě monitoruje signál Control Pilot (CP), aby komunikoval s palubní nabíječkou vozidla a dynamicky upravuje maximální dostupný proud. U instalací s více nabíječkami může volitelný modul místního řízení zátěže vyvážit napájení několika jednotek, čímž se zabrání přetížení na úrovni místa a minimalizují se poplatky za spotřebu.

Elektrická ochrana a bezpečnost

Nabíječka obsahuje komplexní sadu elektrické bezpečnosti. Proudový chránič typu A v kombinaci s detekcí citlivou na stejnosměrný proud 6 mA (podle IEC 62955) zajišťuje ochranu proti střídavým a stejnosměrným zemním svodovým proudům, což je pro moderní EV zásadní. Standardně jsou integrovány nadproudové, přepěťové, podpěťové a přepěťové ochrany. V případě poruchy vyhrazené motorizované relé odpojí napájení během milisekund, zatímco tlačítko nouzového zastavení poskytuje ruční izolaci. Kryt je připojen ke spolehlivému uzemňovacímu bodu a všechny živé části jsou izolovány zesílenou izolací.

Robustní venkovní konstrukce

Skříň je vyrobena z pozinkované oceli s povrchovou úpravou práškovou barvou odolnou proti UV záření a dosahuje stupně krytí IP55 proti prachu a tryskající vodě a odolnosti proti mechanickému nárazu IK10. Stojanový sloup je ukotven přes pevnou základovou desku na betonovou podložku nebo zpevněnou plochu s možností vstupu kabelů zespodu nebo zezadu. Vnitřní součásti jsou opatřeny konformním povlakem, který odolá vlhkosti a kondenzaci. Filtrovaná vypouštěcí zátka zabraňuje hromadění vody uvnitř kolony a dvířka jsou utěsněna průběžným kompresním těsněním.

Uživatelské rozhraní a konektivita

4,3palcový LED displej zobrazuje stav nabíjení v reálném čase, dodanou energii a jakékoli chybové zprávy. Integrovaná čtečka RFID podporuje karty ISO 14443 A/B, zatímco volitelné moduly Bluetooth nebo 4G/Wi-Fi umožňují interakci s aplikacemi pro chytré telefony. OCPP 1.6J (s cestou upgradu na 2.0.1) umožňuje integraci se všemi hlavními backendovými platformami a poskytuje funkce, jako je vzdálené spuštění/zastavení, hlášení transakcí, aktualizace firmwaru bezdrátově a analýzy spotřeby energie. V režimu offline může nabíječka lokálně ukládat transakce do mezipaměti a nahrávat je po obnovení připojení.

Správa kabelů a ergonomie

Konektor typu 2 s 5metrovým kabelem je standardně dodáván s volitelným konektorem typu 1 pro konkrétní trhy. Integrované pouzdro na kabel udržuje kabel ve smyčce od země, když se nepoužívá, čímž zabraňuje poškození a nebezpečí zakopnutí. Konektorová dokovací stanice je umístěna v pohodlné výšce a plug-and-play design nevyžaduje žádné školení uživatele.

Energetický management připraven

Nabíječka podporuje komunikaci Modbus RTU/TCP pro propojení se systémy energetického managementu budovy nebo obnovitelnými zdroji výroby. Volitelný inteligentní měřič energie lze nainstalovat pro monitorování spotřeby na úrovni místa, což umožňuje dynamické vyrovnávání zátěže a integraci se solárními fotovoltaickými systémy nebo systémy pro ukládání baterií. Tím je instalace zajištěna proti rostoucím nákladům na energii a omezením sítě.

Často kladené otázky

Q1: Může být nástěnná AC nabíjecí stanice s jednou pistolí 3,5 kW instalována venku bez jakéhokoli přístřešku?

Absolutně. Kryt má krytí IP55 pro venkovní použití, chrání proti dešti, prachu a tryskající vodě. Spolehlivě funguje při teplotách od -30°C do +55°C. Utěsněný design a konformní povlak zajišťují dlouhou životnost i v pobřežních nebo vysoce vlhkých prostředích. Není potřeba žádná další stříška.

Q2: Potřebuji k instalaci této nabíječky stěnu?

Ne. Konstrukce podstavce na podlaze znamená, že nabíječka je samonosná. Upevňuje se na rovnou betonovou podložku nebo zpevněnou plochu pomocí čtyř kotevních šroubů. Díky tomu je ideální pro otevřená parkoviště, obytné příjezdové cesty nebo jakékoli místo bez vhodných zdí.

Otázka 3: Jak uživatelé zahájí relaci nabíjení a zaplatí?

Uživatelé se mohou ověřit pomocí karty RFID, aplikace pro chytré telefony (přes Bluetooth nebo cloud) nebo plug-and-charge pro soukromé instalace. Nabíječka podporuje OCPP 1,6J, takže ji lze integrovat do jakékoli platební platformy, která používá účtování za kWh, paušální poplatky za sezení nebo časové sazby. Všechna transakční data jsou uložena a lze je exportovat pro reportování.

Q4: Mohu tuto nabíječku připojit ke svému stávajícímu řízení budovy nebo solárnímu systému?

Ano. Prostřednictvím Modbus RTU/TCP může nabíječ komunikovat se systémy řízení energie. Podporuje dynamické vyvažování zátěže, když je k dispozici více nabíječek, a může reagovat na signály ze solárních invertorů nebo bateriového úložiště, aby maximalizovala vlastní spotřebu a minimalizovala odběr sítě.

Q5: Jaké bezpečnostní certifikace má tento produkt?

Nabíječka vyhovuje mezinárodním normám včetně IEC 61851-1, IEC 62196 a místním EMC a bezpečnostním směrnicím. Naše továrna má certifikaci ISO 9001 a každá jednotka prochází před odesláním úplným testem elektrické bezpečnosti. CE, UKCA a další regionální certifikace jsou k dispozici v závislosti na cílovém trhu.

Q6: Jaká údržba je vyžadována a jak snadno se provádí?

Běžná údržba je minimální — každoroční vizuální kontrola, čištění vzduchového filtru (je-li ve výbavě) a kontrola stavu kabelu a konektoru. Přední dvířka poskytují plný přístup k vnitřním součástem pro jakýkoli servis. Modulární konstrukce umožňuje rychlou výměnu klíčových částí, jako je ovladač, relé nebo modul RFID, aniž by bylo nutné vyjmout celou jednotku ze základny.

Proč si vybrat nástěnnou AC nabíjecí stanici s jednou pistolí 3,5 kW?

Nástěnný design se okamžitě přirozeně hodil. Každá nabíječka by byla umístěna v čele jednoho přiděleného parkovacího místa a pevně připojena k nejbližší rozvodné desce. Žádné stěny, žádné další sloupky – jen samostatný podstavec. Konfigurace s jednou pistolí dokonale odpovídala vyhrazené šachtě: jedno auto na šachtu, jedna nabíječka na auto. Obyvatelé mohli nechat svá vozidla připojená přes noc a ráno je plně nabít.

Konektivita nabíječek OCPP umožnila správci nemovitostí zřídit individuální uživatelský účet pro každého rezidenta. Když rezident přejel svou RFID kartu, nabíjecí relace byla automaticky účtována na jeho účet v bytě za předem dohodnutý tarif. Tím byla odstraněna jakákoliv potřeba společných platebních terminálů a zajištěna spravedlnost.

Vzhledem k tomu, že nástěnné AC nabíjecí stanice s jednou pistolí o výkonu 3,5 kW mohly být instalovány postupně, vývoj nemusel investovat do velké počáteční instalace. Začali s 15 nabíječkami v první fázi, poté přidali další, když si obyvatelé koupili EV. Každá fáze jednoduše zahrnovala zalití malého betonového soklu, přišroubování podstavce a připojení napájecího kabelu z nejbližšího napájecího sloupku.
