Tato stojací AC nabíječka podporuje 7 kW, 11 kW nebo 22 kW na pistoli s celkovým výkonem řízeným vestavěným regulátorem dynamické zátěže. Když jsou zapojena dvě vozidla, dostupný výkon se inteligentně rozdělí – například 22kW model na pistoli s třífázovým napájením 32A může dodat 11kW do každého vozidla současně nebo celých 22kW do jednoho vozidla, když je jedna šachta prázdná. Podstavec se montuje na betonovou podložku nebo dlážděný povrch pomocí čtyř kotevních šroubů, což eliminuje potřebu stěnových konstrukcí. Dva samostatné konektory typu 2 s 5metrovými kabely a samostatnými pouzdry na kabely udržují každou pozici uklizenou a uživatelsky přívětivou. RFID a autentizace založená na aplikacích umožňuje nezávislý přístup a účtování za zbraň, zatímco konektivita OCPP 1,6J integruje obě zbraně jako samostatné nabíjecí body do libovolného síťového backendu. Pozinkované ocelové pouzdro s krytím IP55 s odolností proti nárazu IK10 odolává venkovním podmínkám po celý rok, od -30 °C do +55 °C. Komplexní elektrická bezpečnost zahrnuje ochranu proti zbytkovému proudu typu A + 6 mA citlivou na stejnosměrný proud, nadproudovou, přepěťovou a přepěťovou ochranu na pistoli a centrální nouzové zastavení. Díky designu s jedním podstavcem a dvěma šachtami nabíjecí stanice se dvěma pistolemi výrazně snižuje náklady na instalaci, kabeláž a údržbu jakéhokoli projektu s více šachtami.
Tam, kde dlouhodobé parkování splňuje potřebu efektivně obsluhovat více pozic, nabíjecí stanice pro střídavý proud se dvěma pistolemi snižuje náklady na hardware a instalaci na polovinu tím, že nabíjí dvě vozidla z jednoho samonosného podstavce.
U nemovitostí s více byty s vyhrazeným venkovním parkováním poskytuje jeden podstavec se dvěma zbraněmi umístěný mezi dvěma přidělenými rezidenčními prostory každému osobní nabíjecí místo. Obyvatelé se autentizují vlastní RFID kartou a relace jsou účtovány na jednotlivé účty bytů. Sdílený podstavec znamená méně základů a elektrických rozvodů, snižuje náklady na instalaci a vizuální nepořádek na upravených pozemcích.
Společnosti nabízející nabíjení elektromobilů jako zaměstnanecký benefit mohou z jedné nabíječky obsluhovat dvě sousední parkovací místa. Zaměstnanci se připojí po příjezdu a do konce pracovního dne obdrží plnou částku. Backend OCPP umožňuje účtování podle jednotlivých uživatelů nebo bezplatné přidělování, zatímco prostor pro dvě zbraně udržuje oběžné oblasti otevřené. Dynamické vyvažování zátěže zajišťuje, že elektrická kapacita místa nebude nikdy překročena, a to ani po přidání dalších nabíječek.
Parkování pro hosty u hotelů a letovisek má často párové zátoky na otevřených pozemcích nebo ve stínu. Jediná střídavá nabíječka se dvěma pistolemi mezi dvěma pozicemi poskytuje prvotřídní vybavení pro elektromobily, aniž by zaplňovalo krajinu. Hosté se autentizují pomocí QR kódu nebo klíče od pokoje a hotel může spravovat bezplatné nebo placené účtování za každé pole z centrálního panelu.
Malé až středně velké vozové parky provozující lehká EV – jako jsou půjčovny aut, městské autobazary nebo firemní služby sdílení aut – mohou přes noc zaparkovat dvě vozidla na nabíječku. Plánované nabíjení prostřednictvím sekvencí backendu pro optimalizaci nákladů na energii, zatímco nezávislé měření na pistoli sleduje spotřebu vozidla nebo oddělení. Volně stojící design umožňuje flexibilní změny uspořádání podle vývoje složení vozového parku.
Městská parkoviště a zátoky v ulicích mohou zdvojnásobit pokrytí zpoplatněním, aniž by se zdvojnásobil počet stanovišť. Jeden podstavec mezi dvěma označenými prostory pro elektromobily poskytuje čistší ulici a méně překážek pro chodce. Integrovaná správa kabelů udržuje chodníky čisté a duální nezávislé účtování usnadňuje vymáhání a výběr příjmů.

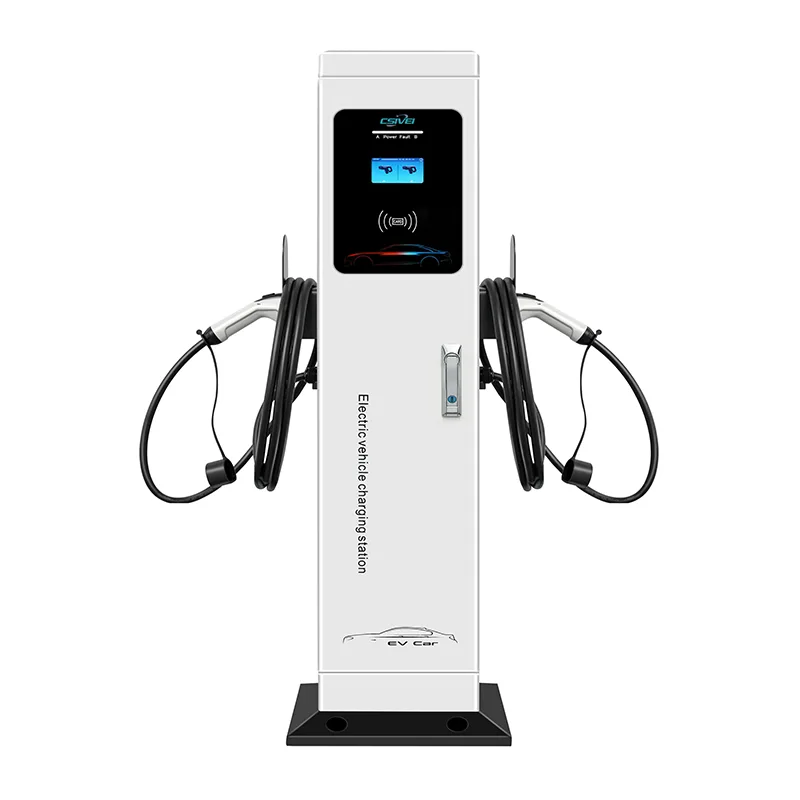

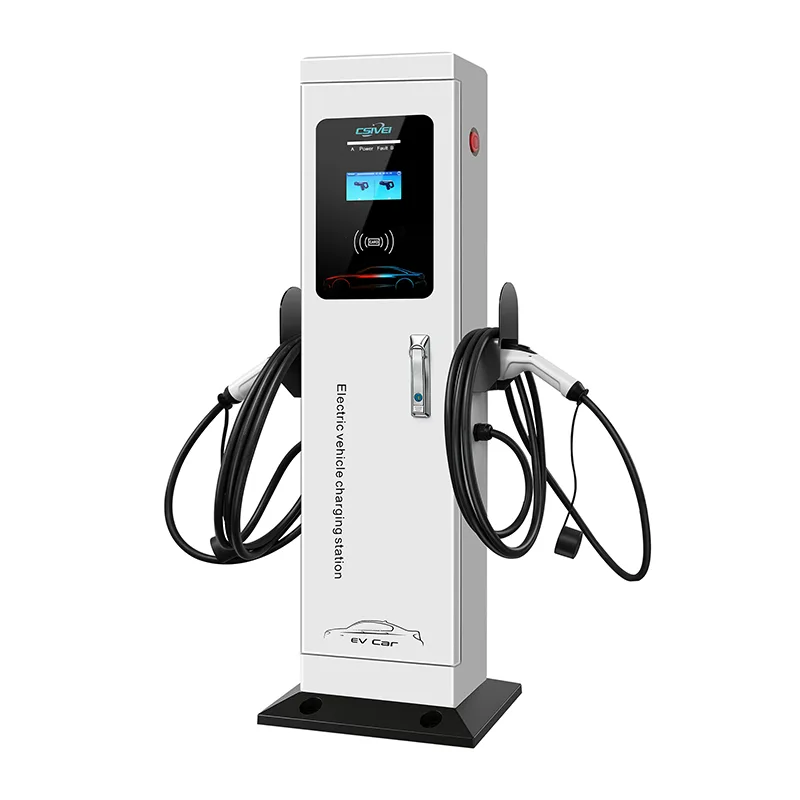

Nabíjecí stanice pro střídavý proud se dvěma pistolemi integruje dva nezávisle řízené nabíjecí body do jediného kompaktního podstavce, který kombinuje chytré řízení napájení s robustní venkovní konstrukcí.
An onboard energy management controller monitors the available supply capacity and the demands of both connected vehicles in real time. When only one vehicle is plugged in, the full rated current — up to 32A per phase — is delivered to that gun. When a second vehicle connects, the controller dynamically distributes current between the two outlets. In a typical 22kW three-phase configuration with a 32A supply, each gun receives 11kW (16A per phase) simultaneously. The system can also be configured with a static split or priority allocation, giving more power to a designated bay if required. This prevents main breaker trips while maximising utilisation of the available grid connection.
Každý výstup je považován za samostatný nabíjecí bod vyhovující IEC 61851-1. Dva vyhrazené mikrokontroléry spravují signály Control Pilot a nepřetržitě komunikují s palubní nabíječkou každého vozidla. Měření energie na pistoli využívá měřiče s certifikací MID (volitelně), které poskytují přesnost na úrovni účtování pro výnosové aplikace. Ovládání relé, detekce chyb a protokolování relací jsou plně nezávislé na kanál, což znamená, že porucha na jedné pistoli neovlivňuje druhou.
Nabíječka obsahuje proudový chránič typu A s detekcí citlivou na stejnosměrný proud 6 mA podle IEC 62955, která chrání obě pistole před střídavým a stejnosměrným zemním svodovým proudem. Pro každý kanál je vedle přepěťových ochran zajištěna nezávislá nadproudová, přepěťová a podpěťová ochrana. V případě jakéhokoli poruchového stavu odpojí vyhrazené motorizované relé postižený výstup během milisekund. Uzamykatelné centrální tlačítko nouzového zastavení zajišťuje manuální izolaci obou zbraní.
Podstavec je vyroben z pozinkované oceli s práškovým lakem stabilizovaným proti UV záření a dosahuje stupně krytí IP55 a IK10. Sloup se připevňuje k betonové podložce nebo zpevněné ploše pomocí silné základní desky se čtyřmi kotevními šrouby. Možnost spodního a zadního vstupu kabelů umožňuje použití stávajícího podzemního potrubí. Konstrukce odvětrávané kolony s filtrovanými vypouštěcími zátkami zabraňuje vnitřní kondenzaci. Všechny desky plošných spojů a konektory jsou konformně potaženy proti vlhkosti a vzduchu nasycenému solí.
Centrální 4,3palcový LED displej nebo volitelná dotyková obrazovka poskytuje stav relace pro obě zbraně současně. Dvě čtečky RFID – jedna na každé straně – umožňují nezávislé ověření uživatele. Možnosti komunikace zahrnují 4G, Wi-Fi a Ethernet. Vestavěný ovladač podporuje OCPP 1.6J/2.0.1, což umožňuje hlášení transakcí na pistoli, vzdálené spuštění/zastavení, aktualizace firmwaru a inteligentní nabíjecí profily. Offline režim ukládá transakce lokálně do mezipaměti a synchronizuje se, když se připojení vrátí.
Každá pistole je vybavena 5metrovým kabelem typu 2 (volitelně typu 1). Speciální boční držáky kabelů drží oba kabely nad zemí a jsou umístěny pro snadné připojení jednou rukou. Konstrukce pouzdra vede kabely ven a dolů, což zabraňuje zamotání mezi dvěma zbraněmi a udržuje chodníky v bezpečí.
Rozhraní Modbus RTU/TCP umožňují integraci se systémy řízení budovy, solárními invertory a bateriovým úložištěm. Nabíječka může reagovat na signály externího řízení zátěže, aby sladila nabíjení s obnovitelnými zdroji nebo se vyhnula oknům špičkového odběru. Díky tomu je aktivním účastníkem širší energetické strategie lokality.
Q1: Mohou se obě zbraně nabíjet na plný výkon současně?
Celkový výkon se řídí dostupnou kapacitou dodávky. V typické konfiguraci 22kW na pistoli s třífázovým napájením 32A mohou obě pistole dodávat 11kW současně. Pokud je připojeno pouze jedno vozidlo, získává plných 22 kW. Náš tým vám pomůže dimenzovat elektrické napájení tak, aby odpovídalo vaší cílové propustnosti.
Q2: Může být každá zbraň účtována samostatně?
Ano. Každý výstup má svůj vlastní elektroměr a identitu nabíjecího bodu OCPP. Backend vidí dva samostatné účtovací body v rámci jedné fyzické jednotky, což umožňuje nezávislé účtování podle jednotlivých uživatelů, sledování relací a přiřazení tarifů.
Q3: Co když se u jedné zbraně objeví chyba?
Detekce chyb a ochrana jsou zcela nezávislé na pistoli. Chyba na jednom výstupu ukončí pouze tuto relaci; druhý pokračuje v nabíjení normálně. Centrální nouzové zastavení v případě potřeby izoluje obě pistole.
Q4: Jaké jsou požadavky na instalaci?
Podstavec se přišroubuje k rovné betonové podložce nebo zpevněné ploše. Ke vstupnímu bodu základové desky musí být přivedeno vhodné třífázové nebo jednofázové napájení. Není potřeba žádná stěna ani další montážní konstrukce. Poskytujeme podrobné stavební a elektroinstalační průvodce.
Q5: Lze tuto nabíječku používat venku?
Ano. Pozinkované ocelové pouzdro s krytím IP55 a IK10 je navrženo pro trvalou venkovní instalaci při teplotách od -30 °C do +55 °C. Odolává dešti, prachu, UV záření a pobřežnímu vzduchu.
Q6: Jaké backendové a platební platformy podporuje?
Nabíječka je kompatibilní s OCPP 1.6J a 2.0.1 a byla testována se všemi hlavními platformami pro správu nabíjecí sítě. Pokud máte vlastní backend, náš tým podpory vám může pomoci s integrací během uvádění do provozu.
Otázka 7: Jaká je údržba ve srovnání se dvěma samostatnými nabíječkami s jednou pistolí?
Rutinní údržba je omezena na polovinu – jeden podstavec ke kontrole, jedna sada filtrů k čištění a jedna hlavní deska pro přístup. Přední dveře umožňují plný přístup ke všem opravitelným částem. Klíčové komponenty jsou modulární a vyměnitelné bez demontáže jednotky ze základny.
Firemní obchodní park — Zavedení nabíjení elektromobilů pro zaměstnance
Velký obchodní park, ve kterém se nachází několik společností zabývajících se technologickými a finančními službami, plánoval přidat nabíjení elektromobilů na svých venkovních parkovištích pro zaměstnance. Poptávka zaměstnanců rychle rostla a tým správy nemovitostí chtěl nabídnout zpoplatnění jako zaměstnaneckou výhodu a zároveň zachovat zvládnutelné náklady na instalaci a zachovat upravené parkovací prostředí.
Parkoviště byla rozmístěna v dlouhých řadách spárovaných zálivů s upravenými ostrůvky oddělujícími každou dvojitou řadu. Počáteční návrhy uvažovaly o přístupu nabíječky namontované na stěně, ale v dosahu zásuvek označených EV nebyly žádné vhodné stěny. Zvažovaly se nabíječky na podlahu s jednou pistolí, ale vyžadovaly by jeden podstavec na každé pole – což znamená dva podstavce, dva základy a dva kabelové příkopy na každé dva sousední prostory. V rozsahu projektu by to výrazně zvýšilo materiálové, mzdové náklady a vizuální nepořádek.
Omezení představovala také elektrická infrastruktura. Každý přivaděč obsluhoval zónu přibližně 20 polí. Instalace velkého počtu nabíječek na zónu by vyžadovala pečlivé řízení zátěže, aby nedošlo k přetížení stávajících obvodů.
Rozložení párových šachet bylo spouštěčem. Na společném ostrůvku mezi dvěma sousedními poli by mohl být instalován podstavec se dvěma zbraněmi, který by sloužil jak z jednoho základu, tak z jediného elektrického napájení. To znamenalo:
Jeden podstavec místo dvou na pár pozic – 50% snížení hardwaru, základů a doby instalace.
Jeden napájecí kabel vede na dvě pozice, efektivněji využívá stávající kapacitu podavače.
Čistější vzhled krajiny s menším počtem příspěvků.
Dynamické vyvažování zátěže zajistilo, že i když se nabíjely dvě vozidla, kombinovaný odběr zůstal v rámci kapacity okruhu.
Zaměstnanci se autentizovali pomocí svých firemních přístupových karet a každá zbraň byla nastavena jako nezávislý fakturační bod v rámci backendu OCPP. Společnosti by mohly dotovat poplatky za své vlastní zaměstnance, zatímco návštěvnické prostory by mohly fungovat na placeném základě – vše spravované z jedné platformy.
Čtyřicet našich 22kW dvouzbraňových stojících střídavých nabíječek (typ 2) bylo instalováno napříč hlavní parkovací zónou pro zaměstnance, které obsluhují 80 vyhrazených EV. Každý podstavec byl přišroubován ke stávajícímu upravenému ostrůvku s napájením z nejbližšího napájecího sloupu. Instalace byla rozfázována do čtyř víkendů, aby nedošlo k narušení parkování ve všední dny. Backend OCPP se integroval do systému řízení přístupu každé nájemní společnosti, takže zaměstnanci jednoduše klepli na své stávající RFID odznaky.
● Nabíjecí kapacita EV byla dodána do 80 pozic s použitím pouze 40 nabíječek, náklady na řezání a instalaci byly přibližně 45 % ve srovnání s alternativami s jednou pistolí.
● Zpětná vazba zaměstnanců byla převážně pozitivní, přičemž poplatky byly uváděny jako prvotřídní pracovní vybavení.
● Správa majetku nehlásila žádné problémy s elektrickou kapacitou díky dynamickému vyvažování zátěže, které udrželo špičkovou poptávku na okruh v mezích.
● Čistá a přehledná instalace zachovala estetiku upraveného parkování a splnila architektonická pravidla parku.
● Po úspěchu tohoto zavedení obchodní park od té doby přidal nabíječky pro dvě zbraně ve dvou dalších parkovacích zónách se stejnou specifikací.
