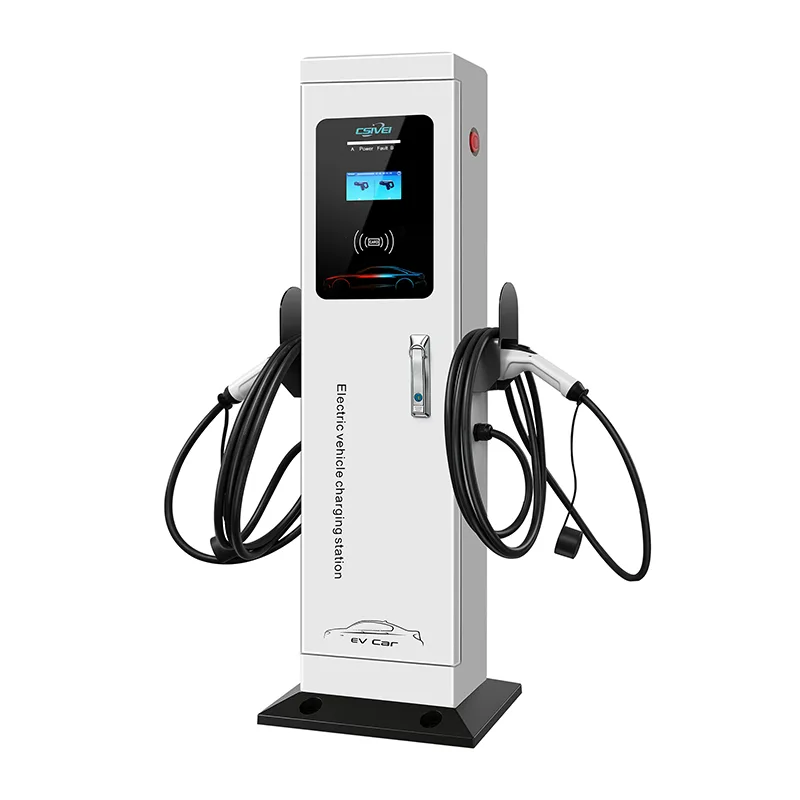

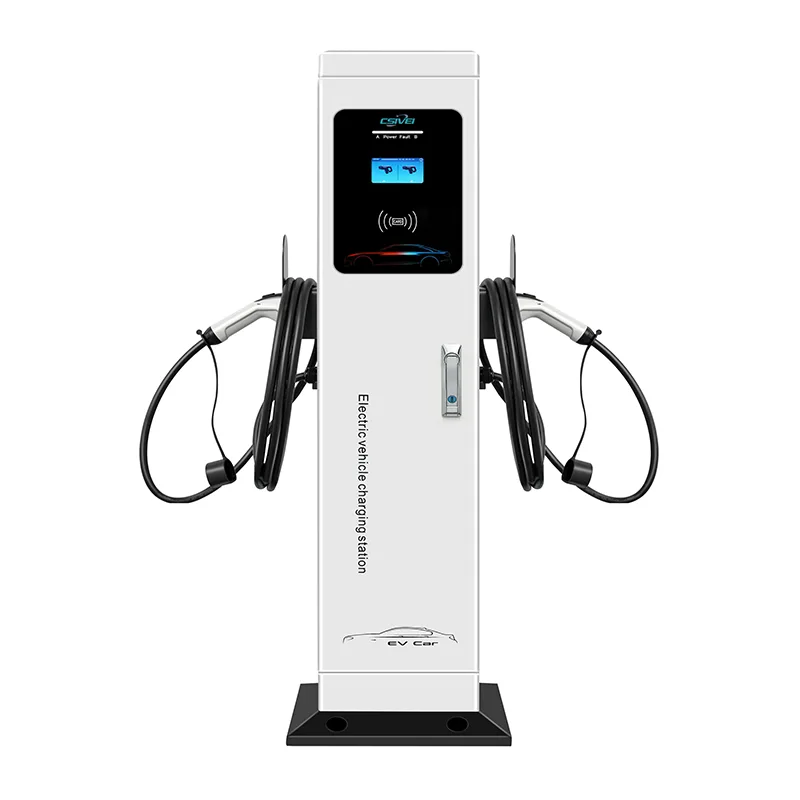

Nabíjecí stanice pro elektromobily se dvěma zbraněmi

Kvalitní nabíječka pro elektromobily CSIVEI s dvojitou pistolí, navržená pro konfigurace 7 kW až 22 kW na pistole, přímo obsluhuje dvě sousední parkovací místa z jednoho podvozku, čímž se počet nástěnných jednotek požadovaných na parkovací řadu snižuje na polovinu.

Integrovaný dynamický management zátěže automaticky upřednostňuje jeden vůz, když je sám, a rovnoměrně rozděluje kapacitu, když se oba nabíjejí.

Každá pistole funguje jako nezávislý nabíjecí bod s vlastním měřičem energie, čtečkou RFID a backendovou identitou OCPP 1.6J, což umožňuje samostatné účtování a řízení přístupu pro každou pozici.

Ocelové pouzdro s práškovým nástřikem IP55 odolává venkovním podmínkám od -30 °C do +55 °C, s elektronikou s konformním povlakem pro vlhké nebo prašné prostředí. Dva 5metrové kabely typu 2 s vyhrazenými bočními pouzdry udržují konektory v pořádku a odlepují se od země. Komplexní elektrická bezpečnost – včetně ochrany typu A + 6mA DC citlivé na zbytkový proud, nadproudové a přepěťové ochrany – je aplikována nezávisle na každém výstupu.

Pro místa bez vhodných stěn umožňuje volitelný podstavný sloupek použít stejnou jednotku jako tenkou, volně stojící nabíječku, sjednocující specifikaci produktu na jakémkoli místě.

Aplikace produktů

Když se počítá každý čtvereční metr stěny a podlahy, nabíječka pro elektromobily Dual-Gun zdvojnásobí nabíjecí kapacitu z jednoho montážního bodu. Je to logická volba pro spárované parkovací prostory, kde je třeba optimalizovat prostor, elektrickou kapacitu a rozpočet.

Obytné komunity a bytové komplexy

Ve sdíleném podzemním nebo krytém parkovišti mohou obyvatelé se dvěma přilehlými stáními sdílet jednu nabíječku pro dvě zbraně namontovanou na středovém sloupu nebo boční stěně. Každý uživatel má vyhrazenou zbraň spojenou s jeho osobní RFID kartou a fakturačním účtem. Budova získává maximální pokrytí elektrickým proudem z minimálních elektrických náběhů, zatímco dynamické vyrovnávání zátěže udržuje celkovou poptávku bezpečně v rámci limitu nabídky budovy.

Pracoviště a Business Park Parkování pro zaměstnance

Zaměstnavatelé mohou obsluhovat dvě vozidla zaměstnanců na jednu nabíječku, což dramaticky snižuje počet nástěnných jednotek podél obvodů parkovacích ploch. Zaměstnanci se připojí na celý pracovní den a nabíječka inteligentně sdílí energii. Platforma OCPP umožňuje společnosti nabízet nabíjení jako bezplatné vybavení nebo fakturaci za uživatele, vše spravované vzdáleně.

Maloobchod, pohostinství a prostory pro volný čas

Hotely, nákupní centra a tělocvičny mohou hostům zajistit nabíjení ve dvou označených zátokách z jedné nástěnné jednotky poblíž vchodu nebo podél parkovací paluby. Čistá, kompaktní instalace ponechává více místa na stěně pro značení nebo přístup pro pěší. Hosté zahájí relaci pomocí QR kódu nebo hotelové karty s klíčem a každý prostor je účtován samostatně.

Fleet Base & Car-Share Hubs

Malé flotily – jako jsou dodávkové vozy nebo car-share moduly – které se vracejí do skladiště s obvodovými zdmi nebo konstrukčními sloupy, mohou používat nástěnné nabíječe se dvěma zbraněmi k obsluze dvou vozidel na jednotku. Plánované nabíjení prostřednictvím backendu rozkládá relace přes noc vozového parku, čímž snižuje špičkové zatížení. Jednoduchá montáž na stěnu zabraňuje nebezpečí zakopnutí a nepořádku v oblastech pohybu vozidla.

Smíšená místa na stěně a podstavci

U pozemků bez zdí umožňuje volitelná sada podstavců umístění identických nabíječek se dvěma zbraněmi na tenké sloupy mezi páry pozic. Jeden projekt může používat nástěnné jednotky podél okrajů budov a podstavcové jednotky v otevřených řadách, všechny spravované jako jedna jednotná rodina nabíječek. To snižuje složitost nákupu a rozmanitost náhradních dílů.

Technický hluboký ponor

Kvalitní nabíječka do elektromobilů Dual-Gun spojuje dvě nezávislé, plně měřené nabíjecí stanice do jednoho kompaktního šasi, navrženého pro efektivní instalaci a dlouhodobou spolehlivost.

Dvoukanálová inteligentní distribuce energie

Palubní ovladač monitoruje celkovou dostupnou kapacitu sítě a poptávku obou připojených vozidel v reálném čase. Každá pistole vyhovuje IEC 61851-1 mód 3 s nezávislou komunikací Control Pilot. Když se oba vozy nabíjejí, systém dynamicky rozděluje jmenovitý proud – například 32A třífázové napájení dodává současně 11 kW na zbraň. Pokud je připojeno pouze jedno vozidlo, celých 22 kW (nebo 7 kW, v závislosti na modelu) je směrováno na tento jediný výstup. Přes backend lze také konfigurovat statické rozdělení nebo alokaci na základě priority.

Nezávislé měření, přístup a ovládání

Každá nabíjecí zásuvka má svůj vlastní elektroměr s certifikací MID (volitelně) a čtečku RFID ISO 14443. To znamená, že dva uživatelé se mohou ověřit, spustit a zaplatit za nabíjení nezávisle, bez rušení. Řídicí deska zachází s každou pistolí jako se samostatným nabíjecím bodem OCPP a poskytuje protokoly transakcí pro jednotlivé pozice, vzdálené spuštění/zastavení a diagnostiku poruch.

Vrstvená elektrická bezpečnost na záliv

Každý výstup těží z vyhrazeného proudového chrániče typu A plus 6mA DC-citlivé ochrany podle IEC 62955, zajišťující bezpečné odpojení i v případě hladkého DC zemního svodu. Pro každou pistoli jsou duplikovány nadproudové, přepěťové a přepěťové ochrany. Pokud dojde k chybě na jedné straně, ukončí se pouze tato relace; druhý pokračuje nedotčen. Uzamykatelné nouzové zastavení na předním panelu mechanicky izoluje oba výstupy současně.

Hardwarová a environmentální odolnost

Skříň je vyrobena z pozinkované oceli s práškovým lakem stabilizovaným proti UV záření s krytím IP55 a IK10. Bezpečně se montuje na beton, cihlu nebo konstrukční ocel pomocí vícebodového držáku navrženého tak, aby váhu udržoval blízko zdi. Jednotka pracuje od -30°C do +55°C. Vnitřní elektronika je konformně potažena a design filtrované ventilace zabraňuje vniknutí prachu a zároveň umožňuje odvod tepla.

Uživatelské rozhraní a inteligentní konektivita

Vysoce viditelný stavový kroužek LED na pistoli poskytuje řidiči okamžité vizuální potvrzení. Možnosti připojení zahrnují Wi-Fi, Ethernet a 4G se standardní podporou OCPP 1.6J/2.0.1. Místní offline mezipaměť zajišťuje, že se neztratí žádná data o transakcích. Systém podporuje chytré rozvrhy nabíjení, integraci solární vlastní spotřeby přes Modbus RTU/TCP a dynamické řízení zátěže na více nabíječkách v místě.

Správa kabelů a ergonomie

Každá pistole je vybavena 5metrovým připoutaným kabelem typu 2 (k dispozici typ 1) s ergonomickým konektorem. Nezávislé boční pouzdra udržují oba kabely mimo podlahu, když se nepoužívají, čímž snižují nebezpečí opotřebení a zakopnutí. Umístění pouzdra vede kabely čistě pryč od dveří vozidla.

Volitelná přestavba podstavce

Pro umístění mimo stěny je nabízen stojanový sloup z pozinkované oceli. Používá stejné montážní rozhraní jako nástěnná instalace, nevyžaduje žádné vnitřní úpravy. Podstavec integruje vedení kabelů a robustní podlahovou desku, což umožňuje, aby jeden model nabíječky obsluhoval každé parkovací uspořádání na místě.

Často kladené otázky

Q1: Mohou se obě pistole nabíjet maximálním jmenovitým výkonem současně?

Ano i ne – záleží na vašem elektrickém napájení. Pokud je zásoba dostatečná pro součet obou zbraní, mohou nabíjet na plný výkon současně. Ve většině instalací s omezeným napájením (např. 32A třífázový pro 22kW na model pistole) však dynamické řízení zátěže rozděluje výkon – obvykle 11kW na pistoli, když jsou obě obsazeny. Když je zapojeno pouze jedno vozidlo, získá plných 22 kW.

Q2: Jsou tyto dvě nabíjecí zásuvky účtovány nezávisle?

Absolutně. Každá pistole má svůj vlastní měřič energie a ID bodu OCPP. Vaše backendová platforma uvidí dva samostatné účtovací body, což vám umožní nastavit různé tarify, seznamy uživatelských přístupů a fakturační účty pro každou pozici.

Q3: Co se stane, když jedna strana má poruchu, zatímco druhá se nabíjí?

Bezpečnost je plně nezávislá. Chyba na pistoli A ukončí pouze tuto relaci; Pistole B pokračuje v nabíjení bez přerušení. Tlačítko nouzového zastavení v případě potřeby obě mechanicky izoluje.

Q4: Jaký druh stěny potřebuji pro instalaci?

Držák je určen pro masivní betonové, cihlové nebo konstrukční ocelové sloupy. Poskytujeme kompletní montážní šablonu a specifikace kotvy. Pokud není k dispozici žádná vhodná stěna, volitelná sada podstavce z ní udělá volně stojící nabíječku.

Otázka 5: Lze tuto nabíječku do auta s dvěma zbraněmi používat venku?

Ano. Jeho krytí IP55 a IK10 znamená, že je vyroben pro trvalé venkovní vystavení, dešti, prachu a UV záření. Pracuje při teplotách od -30°C do +55°C, takže je vhodný pro téměř každé klima.

Q6: Jak funguje možnost podstavce?

Podstavec je sloup namontovaný na podlaze, ke kterému se připojuje stejná nabíjecí jednotka. Nejsou potřeba žádné vnitřní hardwarové změny. Je ideální pro otevřená parkoviště a umožňuje kombinovat nástěnné a stojanové nabíječky v rámci jednoho projektu pomocí jediného typu produktu.

Q7: Jaká údržba je nutná?

Běžná údržba zahrnuje každoroční kontrolu kabelů, konektorů a krytu. Přední kryt se otevře pro plný přístup a modulární design umožňuje rychlou výměnu komponent, jako jsou desky RFID nebo relé. Mít dvě zbraně v jedné jednotce znamená méně celkového hardwaru pro údržbu ve srovnání se dvěma samostatnými nabíječkami pro jednu zbraň.

Q8: Mohu jej integrovat se svými solárními panely nebo systémem řízení energie?

Ano. Nabíječka podporuje chytré nabíjecí profily Modbus RTU/TCP a OCPP. Může se nabíjet pouze v případě, že je k dispozici přebytek solární energie, nebo podle plánu, abyste se vyhnuli poplatkům za špičku.

Zaměření na zákazníky

Moderní obytná věž — Optimalizace omezeného podzemního parkování

Pozadí

Výšková obytná budova v hustém centru města nabízela dvě úrovně podzemního parkování pro svých 150 bytů. Výbor vlastníků chtěl přidat zpoplatnění EV pro rezidenty, ale garáž už byla plně přidělena s úzkými tandemovými a vedle sebe umístěnými pozicemi. Přijít o jakékoli parkovací místo kvůli dobíjecí infrastruktuře nepřicházelo v úvahu.

Výzva

Dispoziční řešení parkoviště tvořily úzké arkýře uspořádané do dvojic podél nosných sloupů a obvodových zdí. Nabíječky na podlaze nebyly možné – blokovaly by dveře nebo zasahovaly do již tak minimální šířky uličky. Nástěnné nabíječky s jednou pistolí by vyžadovaly jednu jednotku na pozici, což znamená dvě fyzické nabíječky, dva napájecí kabely a dva montážní body na stěnu pro každý pár sousedních pozic. Elektrárna měla také omezenou volnou kapacitu, takže řízení zátěže bylo kritické.

Proč si vybrat nabíječku pro elektromobily Dual-Gun?

Design párové šachty se perfektně hodil ke konceptu dvou zbraní. Namontováním jedné nástěnné nabíječky se dvěma zbraněmi na sloup mezi dvěma sousedními rezidenčními prostory mohla budova sloužit dvěma vozidlům z jednoho elektrického napájení a jednoho montážního bodu. To okamžitě snížilo počet potřebných nabíječek, napájecích zdrojů a nástěnných držáků na polovinu ve srovnání s jednotkami s jednou pistolí.

Dynamické sdílení zátěže vyřešilo problém s kapacitou. Dokonce i ve špičce, kdy se sousedé vraceli domů přibližně ve stejnou dobu, nabíječka rozdělila svůj 32A zdroj mezi dva vozy, takže celkové zatížení bylo předvídatelné. Pokud byl jeden obyvatel pryč, druhý získal plnou rychlost nabití.

Kontrola přístupu byla na zbraň: každý obyvatel měl RFID kartu spojenou se svým účtem v bytě. Backend OCPP jim účtoval přímo jejich vlastní spotřebu, takže je to stejně spravedlivé jako jednotlivé elektroměry.
