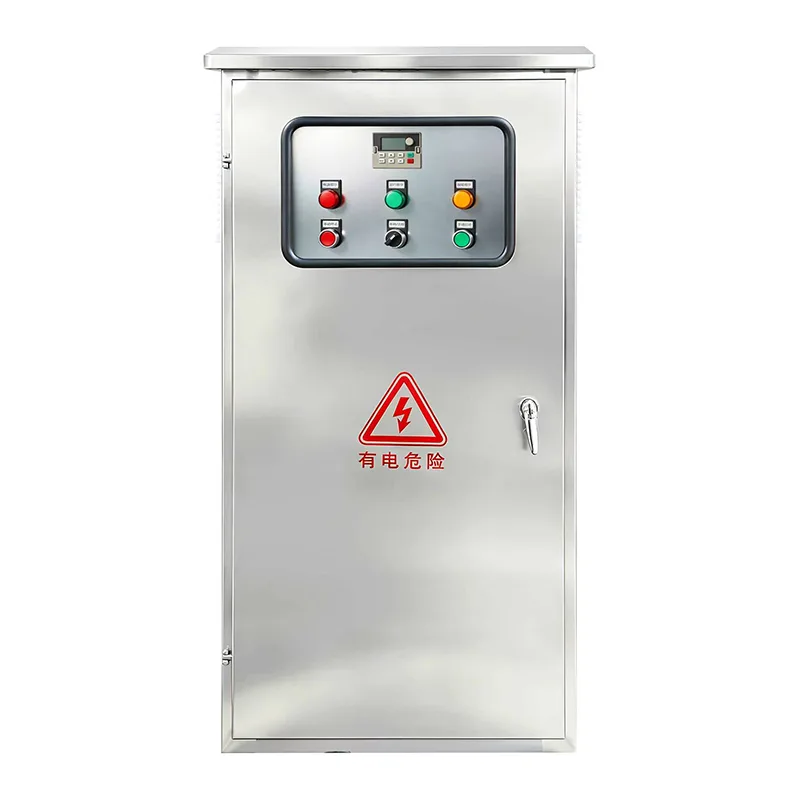

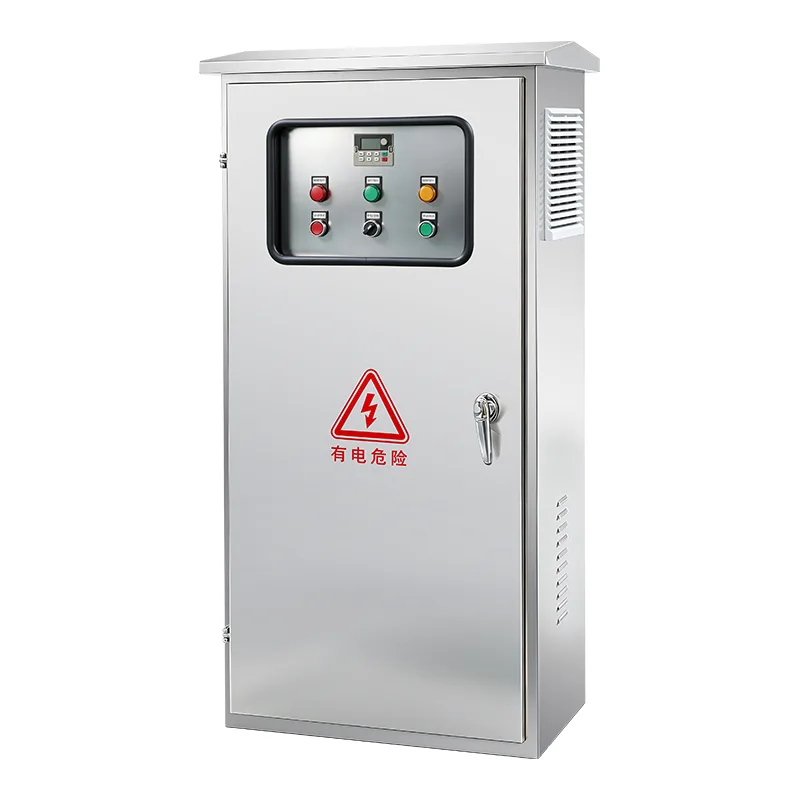

Kvalitní distribuční skříň EV Charger Power Distribution Cabinet od výrobce Csivei, která je k dispozici ve flexibilních konfiguracích, aby vyhovovaly jakémukoli uspořádání nabíjecího místa, přijímá jeden vstupní AC zdroj – obvykle 400V třífázový s proudem od 100A do 1600A a více – a distribuuje jej do více výstupních nabíjecích obvodů. Každý vývod je individuálně chráněn jističem nebo pojistkovým odpojovačem, v případě potřeby s vyhrazenou ochranou proti chybovému proudu. Centralizovaný prostor pro měření energie pojme měřiče výnosové třídy, což umožňuje účtování podle okruhu nebo nabíječky v souladu s místními požadavky na veřejné služby. Přepěťová ochrana typu 1+2 na hlavní sběrnici chrání celý areál proti přechodným přepětím způsobeným bleskem. Skříň skříně s krytím IP54 až IP65 v závislosti na prostředí nasazení je vyrobena z pozinkované oceli s práškovým lakem odolným vůči povětrnostním vlivům. Volitelný inteligentní řadič správy energie poskytuje vyrovnávání zátěže, rotaci fází, plánování nabíječky a monitorování v reálném čase přes RS485 Modbus nebo Ethernet, přičemž se hladce integruje do platforem správy nabíjení založených na OCPP. Je zachována plná shoda s IEC 61439-1, IEC 60364-7-722 a příslušnými regionálními normami.
Slouží jako elektrická páteř každé moderní nabíjecí instalace pro elektromobily, EV Charger Power Distribution Cabinet konsoliduje správu napájení na místě do jediného, továrně navrženého krytu – snižuje elektrické práce na místě, urychluje uvedení do provozu a zvyšuje provozní bezpečnost.
Dálniční obslužné oblasti, městská nabíjecí stanice a nádvoří čerpacích stanic využívající více stejnosměrných rychlonabíječek vyžadují robustní, vysokokapacitní rozvod energie. Skříň přijímá hlavní napájení a distribuuje chráněné, individuálně odměřené napájecí zdroje do každé nabíječky. Centralizovaný měřicí prostor podporuje účtování na úrovni užitné hodnoty pro každou pozici, zatímco integrovaná přepěťová ochrana chrání drahou rychlonabíjecí elektroniku před přechodovými jevy sítě.
Depa elektrických autobusů, rozvozové uzly na poslední míli a vozové parky městského vozového parku provozují několik nabíječek současně během období nočního nabíjení. Rozvodná skříň centralizuje řízení příchozího výkonu a zátěže, což umožňuje operátorovi skladu vyrovnat poptávku mezi nabíječkami, zabránit vypnutí hlavního vypínače a naplánovat nabíjení na tarifní období mimo špičku. Velkorysá kapacita podavače skříně umožňuje budoucí rozšiřování vozového parku bez velkých předělávek na elektroinstalaci.
Kancelářské věže, nákupní centra a obchodní parky poskytující nabíjení elektromobilů pro zaměstnance nebo zákazníky obvykle používají desítky AC nabíječek na více úrovních parkování. Centrální rozvodná skříň na podlaží nebo zónu přijímá vedlejší hlavní napájení a distribuuje energii do jednotlivých nástěnných nabíječek. Měření na okruh umožňuje přesné rozdělení nákladů na energii mezi nájemce nebo rozpočty oddělení.
Vícepodlažní rezidenční projekty, které modernizují nabíjení elektromobilů na desítkách nebo stovkách parkovacích míst, těží z přístupu distribuční skříně. Jedna nebo více skříní umístěných v elektrických stoupacích místnostech nebo v rozvaděčích na úrovni parkoviště přijímá napájení budovy vyhrazené pro EV a distribuuje chráněné, odměřené napájecí zdroje do jednotlivých nabíječek v rezidenčních stanovištích. Řízení zátěže ve skříni zabraňuje tomu, aby nabíjení elektromobilu překročilo přidělenou elektrickou kapacitu budovy.
Samostatná nabíjecí místa mimo městskou infrastrukturu často postrádají stávající NN rozvaděče vhodné pro nabíječky elektromobilů. Vyhrazená skříň pro rozvod energie umístěná vedle transformátoru nebo generátorové soustavy poskytuje kompletní, předem nakonfigurovaný distribuční bod NN – eliminuje potřebu zakázkové výroby rozvaděče na místě a výrazně zkracuje dobu uvádění do provozu.
Rozsáhlé projekty kombinující rezidenční, komerční, maloobchodní a veřejné parkoviště mohou nasadit více rozvodných skříní v vrstvené architektuře. Hlavní vstupní skříň v rozvodně napájí dílčí rozvodné skříně v každé parkovací zóně, čímž vytváří strukturovanou, škálovatelnou topologii distribuce energie, která odpovídá postupné výstavbě a rostoucímu odběru EV.
Rozvaděč elektrické energie EV Charger je navržen jako plně integrovaný, továrně smontovaný NN rozvaděč speciálně navržený pro jedinečné elektrické požadavky infrastruktury nabíjení EV.
Vstupní část rozvaděče akceptuje jednoduché nebo dvojité napájecí kabely zakončené hlavním jističem nebo vzduchovým jističem dimenzovaným tak, aby odpovídaly maximální poptávce místa. ACB s ochranou založenou na mikroprocesoru nabízejí nastavitelné prahové hodnoty pro ochranu proti přetížení, zkratu a zemnímu spojení, s funkcemi pro zmírnění oblouku v případě potřeby. Příchozí přepěťová ochrana — SPD typu 1 schopné zpracovat impulsní proudy až do 25 kA (10/350 μs) — poskytuje první linii obrany proti přímým úderům blesku do infrastruktury proti proudu.
Více výstupních obvodů nabíječky je chráněno samostatnými jističi nebo pojistkovými odpojovači, z nichž každý je dimenzován na maximální vstupní proud připojené nabíječky. Vývody jsou uspořádány pro symetrické rozdělení fází v systému třífázových přípojnic, minimalizují neutrální proud a zlepšují celkovou kvalitu napájení. Pro stejnosměrné napájení z rychlonabíječky se MCCB s nastavitelným nastavením magnetického vypínání přizpůsobí charakteristikám náběhu nabíječky bez rušivého vypínání. Ochrana proti chybovému proudu — typ B nebo typ A s detekcí 6mA DC — je zajištěna na příslušných obvodech v souladu s IEC 60364-7-722.
Ve vyhrazeném měřicím prostoru jsou umístěny elektroměry výnosové třídy pro každý odchozí okruh nebo skupiny okruhů v závislosti na požadavcích na fakturaci. Elektroměry komunikují přes Modbus RTU nebo TCP/IP s centralizovaným datovým koncentrátorem, který přenáší konsolidovaná data do platformy pro řízení zpoplatnění nebo do systému účtování veřejných služeb. Pro trhy vyžadující regulační měření příjmů jsou k dispozici certifikované měřiče MID nebo ekvivalentní.
Volitelný vestavěný řadič řízení zátěže monitoruje spotřebu v reálném čase na hlavním přijímacím zařízení a na každém odchozím podavači. Když se celková poptávka v místě blíží konfigurovanému maximu, řídicí jednotka dynamicky přiděluje dostupnou kapacitu mezi připojené nabíječky – snižuje výkon na pozicích s nižší prioritou, odkládá plánované relace nebo zapíná rotaci fází, aby byla zachována služba a zároveň se zabránilo přetížení hlavního vypínače. Komunikace s jednotlivými nabíječkami probíhá přes OCPP nebo přímý Modbus a regulátor může reagovat na externí signály, jako jsou denní tarify, dostupnost solární energie nebo příkazy systému energetického managementu budovy.
Hlavní přípojnicový systém je vyroben z pocínované mědi nebo hliníku, dimenzován na jmenovitý proud s odpovídajícím snížením pro zvýšení vnitřní teploty skříně. Podpěry přípojnic jsou z polymeru vyztuženého skelnými vlákny, který je dimenzován na odolnost proti zkratu. Vnitřní kabeláž využívá nehořlavý kabel s nízkou kouřivostí a nulovým obsahem halogenů se všemi řídicími a měřicími obvody oddělenými od napájecí cesty. Vstup kabelů je přes odnímatelné průchodkové desky v základně skříně, dimenzované pro specifikované vstupní a výstupní průřezy kabelů.
Stojanová skříň je vyrobena z pozinkovaného ocelového plechu o tloušťce 1,5 mm až 2,0 mm, s plně svařovanými švy a povrchovou úpravou práškovou barvou stabilizovanou proti UV záření. Standardní stupeň krytí je IP54, přičemž IP65 je k dispozici pro venkovní prostředí nebo prostředí s vysokou prašností. Skříň je vybavena výklopnými, utěsněnými předními dvířky s uzamykatelnou rukojetí a volitelným průhledovým okénkem nad měřicími přístroji. Pasivní větrání je zajištěno filtrovanými žaluziemi nebo odvzdušňovacími drenážemi, s přirozenou konvekcí napomáhanou vypočítanými cestami vzduchu. U skříní s vysokou hustotou trvalého zatížení je integrována termostaticky řízená nucená ventilace s alarmovými kontakty pro poruchu ventilátoru. Pro instalace za studena nebo s vysokou vlhkostí jsou k dispozici vnitřní antikondenzační ohřívače.
Skříň je navržena a testována podle IEC 61439-1 a IEC 61439-2 pro nízkonapěťové rozváděče a ovládací zařízení se specifickou shodou s IEC 60364-7-722 pro napájecí zařízení EV. Standardem je vnitřní ochrana proti obloukovému zkratu, stínění součástí chráněné proti dotyku a hlavní vstupní izolátor, který lze ovládat bez otevírání dveří skříně. Kontinuita uzemnění napříč všemi sekcemi je zajištěna prostřednictvím vyhrazené ochranné zemnicí přípojnice připojené ke skříni. Všechny komponenty nesou označení CE, k dispozici jsou UL a další regionální certifikace.
Q1: Kolik nabíječek může podporovat jedna rozvodná skříň?
Počet odchozích podavačů je plně konfigurovatelný. Jedna skříň může obvykle podporovat 4 až 24 nabíjecích obvodů v závislosti na jmenovitém proudu každé nabíječky a celkové kapacitě vstupního napájení. U větších lokalit může být více skříní kaskádováno v topologii hlavní a vedlejší distribuce.
Otázka 2: Potřebuji samostatný měřič pro každý okruh nabíječky?
To závisí na vašich požadavcích na fakturaci. Pro veřejné nabíjení, kde musí být každá šachta účtována nezávisle, se doporučuje měření podle okruhu. Pro vozové parky nebo nabíjení na pracovišti, kde je celková spotřeba energie alokována interně, může postačovat skupinové měření. Skříň lze nakonfigurovat pro oba přístupy.
Q3: Jaké vstupní napájecí napětí a proud jsou k dispozici?
Standardní konfigurace akceptují 230/400 V třífázové, 50/60 Hz, s jmenovitým vstupním proudem od 100A do 1600A. Vyšší hodnocení jsou k dispozici na vyžádání. U větších instalací může vyhrazený transformátor napájet přímo skříň.
Q4: Může být skříň instalována venku vedle nabíječek?
Ano. Skříň je k dispozici v krytí IP55 nebo IP65 pro venkovní instalaci. Pro delší venkovní provoz v horkém, vlhkém nebo chladném klimatu se doporučuje sluneční clona a antikondenzační ohřívač. Skříň lze namontovat na betonový sokl nebo podložku se spodním kabelovým vstupem přes utěsněné průchodkové desky.
Q5: Co je řadič správy zátěže a jak funguje?
Volitelný inteligentní ovladač monitoruje spotřebu v reálném čase na všech okruzích. Když se celková poptávka blíží maximální povolené zátěži v místě, dynamicky snižuje výkon na nabíječkách s nižší prioritou nebo mění plány nabíjení, aby se zabránilo vypnutí hlavního jističe. To umožňuje připojení více nabíječek k danému zdroji, čímž se snižuje požadovaná kapacita připojení k síti a související náklady na energie.
Q6: Jak se tato skříň integruje se systémem řízení nabíjení (CMS)?
Řídicí jednotka měření a řízení zátěže ve skříni podporuje Modbus RTU/TCP a může být propojena s platformami pro správu nabíjení vyhovující OCPP. Data měřiče a stav alarmu jsou přenášeny do CMS, což operátorům umožňuje sledovat distribuci energie po celém místě na stejném přístrojovém panelu, který se používá pro správu nabíječky.
Q7: Může skříň pojmout budoucí dodatky nabíječky?
Ano. Skříň lze dodat s náhradními pozicemi vývodů, předinstalovanou kapacitou přípojnic a prostorem pro další moduly měření. To umožňuje přidání nových obvodů nabíječky připojením kabelu nabíječky a instalací jističe napáječe, aniž by byla nutná úprava přípojnic.
Q8: Jaké regulační normy skříň splňuje?
Skříň je konstruována a testována podle IEC 61439-1/2 se specifickými požadavky na instalaci EV podle IEC 60364-7-722. K dispozici jsou regionální certifikace včetně CE, UKCA a ekvivalentů. Ke každé skříni dodáváme kompletní dokumentaci včetně jednořádkových schémat, zkušebních certifikátů a instalačních manuálů.
Národní řetězec maloobchodů s pohonnými hmotami provozující více než 200 čerpacích stanic zahájil ambiciózní program instalace stejnosměrných rychlonabíjecích uzlů na místech s vysokým provozem podél hlavních dálnic. Každé místo mělo rozmístit čtyři až osm rychlonabíječek se stejnosměrným proudem se dvěma zbraněmi, čímž se vytvořilo 8 až 16 nabíjecích pozic. Zavádění mělo být dodáváno ve fázích s potenciálem zdvojnásobit kapacitu nabíjení v budoucnu.
Každá lokalita představovala konzistentní sadu výzev v oblasti elektrické infrastruktury. Stávající rozvod NN v kiosku čerpací stanice nebyl navržen pro požadavky DC rychlonabíječek, které by mohly souhrnně vyžadovat 400A až 800A na místo. Zakázková výroba rozvaděče na místě pro každé místo by přinesla značné technické náklady, nekonzistentní kvalitu a prodloužené prostoje během instalace. Připojovací bod zásobování energií byl často umístěn mimo ideální pozice nabíječky, což vyžadovalo strukturovaný přístup ke kabelovým rozvodům.
Prodejce také požadoval centralizované měření energie pro každou nabíjecí stanici, aby podporoval účtování podle jednotlivých relací zákazníkům, a požadoval robustní ochranu pro drahou rychlonabíječku. Vzhledem k tomu, že čerpací stanice byly klasifikovány jako nebezpečné oblasti, nebylo možné vyjednávat o přísné elektrické bezpečnosti a dodržování předpisů.
Jako páteř pro každé pracoviště byla vybrána standardizovaná, továrně zkonstruovaná rozvodná skříň. Každá skříň byla nakonfigurována tak, aby odpovídala požadavkům na napájení v místě a počtu nabíječek – typicky 630A nebo 800A vstupní zdroj s osmi výstupními 125A až 160A napájecími obvody.
● Jedna předem otestovaná skříň nahradila rozvaděč vyrobený na míru, což ušetří týdny elektrotechniky na místě na místě.
● Výnosové měření podle jednotlivých okruhů v rámci vyhrazeného prostoru pro měření ve skříni poskytovalo fakturační data pro každou nabíjecí stanici v souladu s veřejnými službami, integrovaná přímo do platební platformy prodejce.
● Přepěťová ochrana typu 1+2 na hlavním vstupním napájení a SPD typu 2 na odchozích podavačích poskytovaly vrstvenou ochranu pro elektroniku nabíječky.
● Hlavní přívodní izolátor a jednotlivé napájecí jističe umožňovaly bezpečnou izolaci pro údržbu s uzamykacím zařízením pro bezpečnost dodavatele.
● Vnější krytí IP65 s antikondenzačním ohřívačem znamenalo, že skříň mohla být umístěna vedle nabíječek, čímž se minimalizovaly odchozí kabely.
● Na každém místě byly zahrnuty náhradní pozice podavače, což umožnilo v budoucích fázích připojit další nabíječky bez výměny skříně nebo velkých elektrických předělávek.
Na prvních 50 místech byly rozmístěny standardizované nabíječky pro elektromobily s výkonem 800 A s osmi výstupními napájecími obvody. Každá skříň obsahovala výnosové měření na všech okruzích, přepěťovou ochranu typu 1+2 a kryt IP65 s antikondenzačním ohřevem. Skříně byly vyrobeny, testovány a expedovány jako kompletní sestavy, které vyžadovaly pouze vstupní připojení napájení a odchozí kabeláž nabíječky na místě. Doba uvedení do provozu byla v průměru do dvou dnů na místo od dodání po uvedení do provozu.
● Doba uvádění do provozu na místě byla zkrácena přibližně o 60 % ve srovnání s řešeními rozváděčů na míru, což urychlilo národní program zavádění.
● Standardizovaný design skříně eliminoval rozdíly v elektrické kvalitě a souladu s bezpečností v rámci portfolia webu.
● Po 18 měsících provozu byly zaznamenány nulové elektrické poruchy související se skříní, přičemž bylo potvrzeno, že přepěťová ochrana fungovala během blesků na dvou místech a chránila elektroniku nabíječky.
● Pozice náhradních podavačů byly aktivovány na 15 místech ve fázi 2 zavádění, přičemž nové obvody nabíječky byly přidány během jednoho dne – což potvrzuje strategii návrhu, která bude připravena na budoucnost.
● Prodejce pohonných hmot od té doby přijal stejnou specifikaci skříně pro dalších 50 provozoven, přičemž jejich elektrotechnický tým uvedl integraci skříně s jejich centralizovanou platformou CMS jako klíčovou provozní výhodu.
