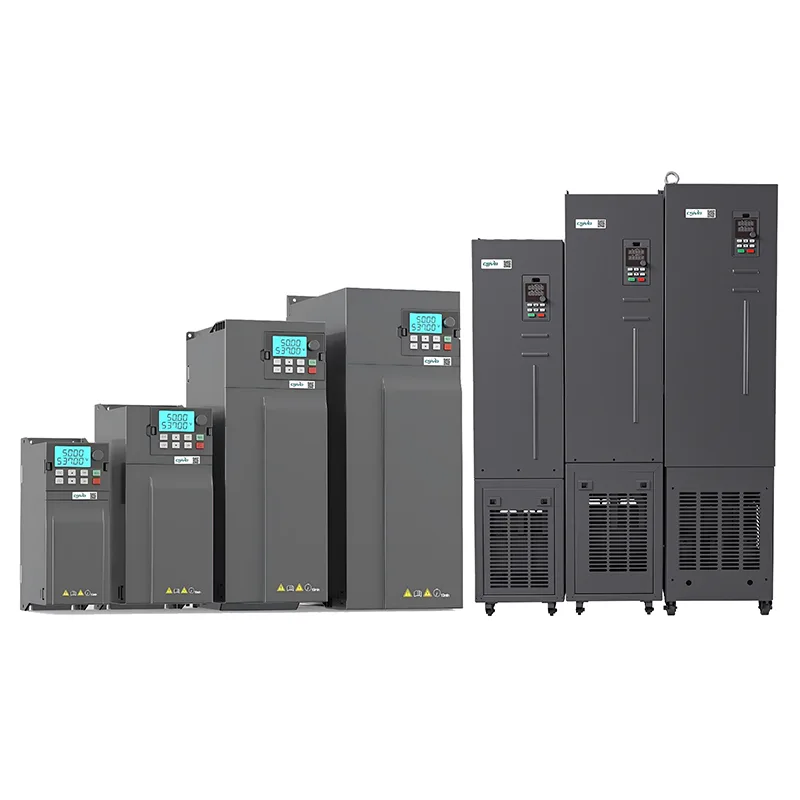

55kw trojfázový 380V VFD HAVC

CSIVEI 55kw Triple Phase 380V VFD HAVC je navržen pro středně těžké až těžké průmyslové aplikace vyžadující robustní výkon a přesnost. Díky pokročilému vektorovému řízení s uzavřenou smyčkou poskytuje tento měnič 150% počáteční točivý moment při 0,5 Hz a podporuje režimy řízení SVC i V/F. Vestavěná funkce PLC, více komunikačních protokolů (Modbus, Profibus, Ethernet/IP volitelně) a intuitivní LCD klávesnice umožňují bezproblémovou integraci do automatizovaných systémů. Je vhodný pro kompresory, velké ventilátory, mixéry a čerpadla.

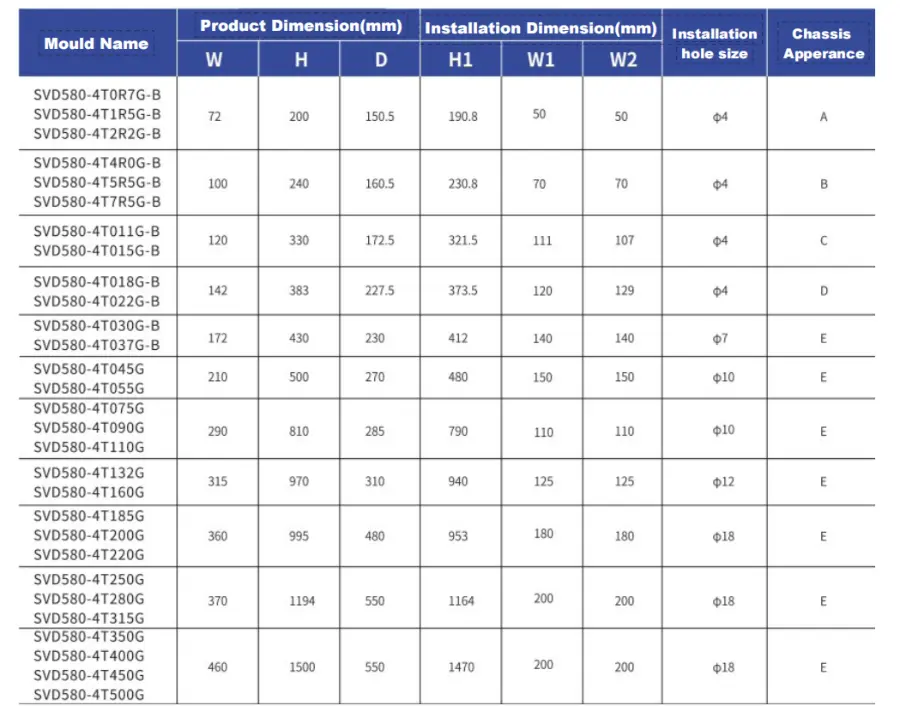

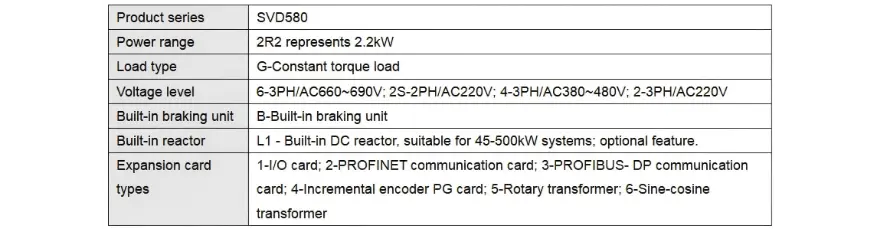

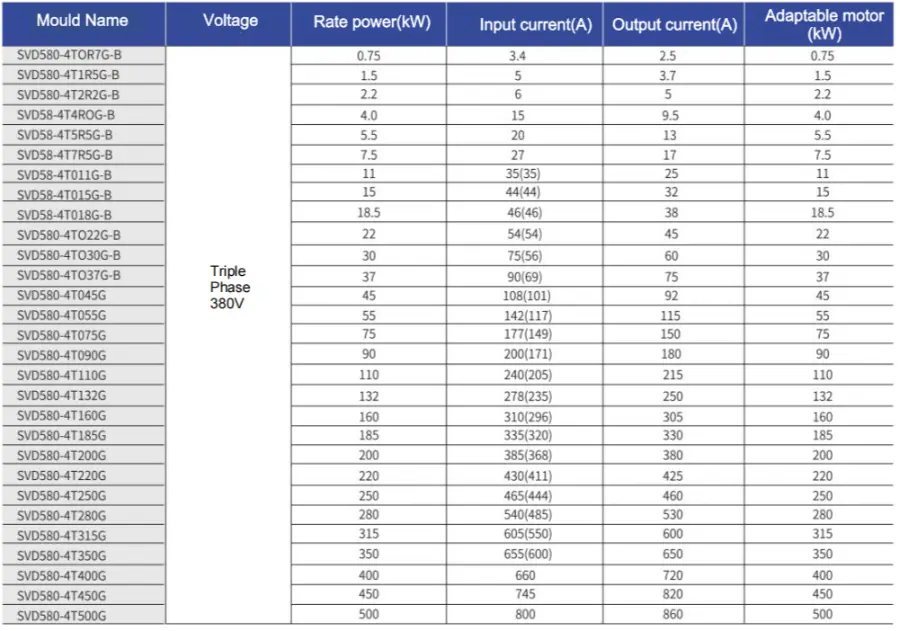

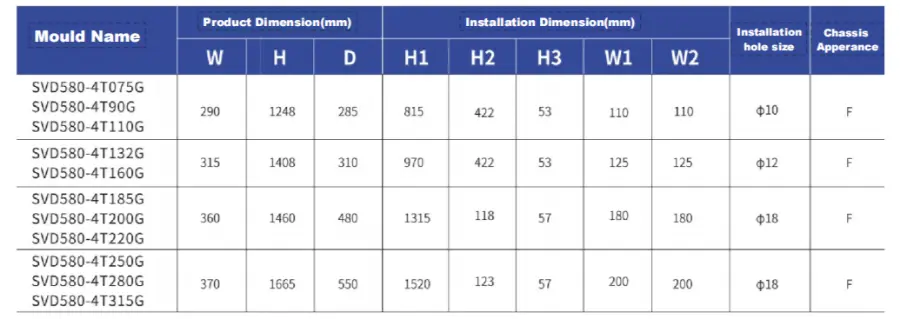

Základní parametry a specifikace

Typické aplikace

CSIVEI 55kw Triple Phase 380V VFD HAVC poskytuje robustní výkon pro těžká průmyslová zařízení vyžadující nepřetržitý provoz:

●  Velká čerpadla – čerpadla pro hlavní zásobování vodou, průmyslová chladicí čerpadla

●  Průmyslové ventilátory – důlní ventilace, ventilátory cementáren, lapače prachu

●  Kompresory – velké vzduchové kompresory, dusíkové kompresory

●  Míchačky – míchačky betonu, chemické reaktory, míchačky buničiny

●  Odstředivky – odstředivky na cukr, olejové odstředivky, dekantéry

Díky zesílenému chlazení a harmonickým funkcím zajišťuje spolehlivý provoz v náročných prostředích.

Uživatelsky přívětivý provoz a snadné nastavení

Řada CSIVEI VFD upřednostňuje snadné použití, zkracuje dobu instalace a zjednodušuje každodenní provoz pro techniky a personál údržby.

Intuitivní klávesnice – LED/LCD klávesnice poskytuje jasné zobrazení parametrů a rychlou navigaci. Skupiny parametrů jsou logicky uspořádány a podpora více jazyků zajišťuje dostupnost pro globální uživatele.

Rychlý průvodce – Nastavení krok za krokem provede uživatele základní konfigurací parametrů během několika minut. Předkonfigurovaná aplikační makra (Fan/Pump, Conveyor, Constant Torque) umožňují nastavení jedním dotykem pro běžné aplikace.

Funkce kopírování parametrů – Nahrávání parametrů z jednoho měniče na klávesnici a stahování do více měničů, což výrazně zkracuje dobu nastavení pro systémy s více měniči a zajišťuje konzistentní konfiguraci.

Odnímatelná klávesnice – Klávesnici lze namontovat na dálku pomocí prodlužovacího kabelu, což umožňuje pohodlné ovládání ze dveří ovládacího panelu nebo ze vzdálených míst.

Kompaktní design – Prostor šetřící půdorys umožňuje montáž vedle sebe, maximalizuje hustotu panelů a snižuje požadavky na velikost skříně.

Nejčastější dotazy

Jak si mohu vybrat správný VFD pro svůj motor?

Je třeba zvážit několik věcí:

●  Výkon motoru – VFD by se měl shodovat nebo být o něco větší než jmenovitý výkon motoru.

●  Vstupní napětí – jednofázové 230 V nebo třífázové 400 V, ujistěte se, že odpovídá vašemu zdroji.

●  Typ zatížení – zatížení s konstantním kroutícím momentem, jako jsou dopravníky nebo extrudéry, obvykle vyžadují VFD dimenzovaný na 100–120 % výkonu motoru. Proměnná zatížení točivého momentu, jako jsou ventilátory a čerpadla, mohou často používat VFD přizpůsobené výkonu motoru a navíc získáte úsporu energie.

●  Prostředí – pro prašná, vlhká nebo venkovní místa použijte vyšší stupeň krytí IP (IP40, IP54, IP66) nebo vložte disk do chráněného krytu.

●  Komunikace – pokud potřebujete mluvit s PLC nebo SCADA, zkontrolujte, zda jednotka podporuje váš protokol (Modbus RTU je standardní; Profibus, Ethernet/IP atd. jsou volitelné).

●  CSIVEI má také nástroj pro změnu velikosti a technickou podporu, pokud chcete druhý názor.

Mohu použít jednofázový vstupní VFD s třífázovým motorem?

Ano. Jednofázové 230V měniče CSIVEI odebírají jednofázové vstupní a výstupní třífázové napájení motoru. Je to běžné nastavení, když je k dispozici pouze jednofázové napájení, ale chcete účinnost a spolehlivost třífázového motoru. Jen se ujistěte, že napětí motoru odpovídá výstupu měniče – 230V třífázový.

Potřebuji externí brzdný odpor?

To záleží. Pokud potřebujete rychlé zpomalení nebo má náklad vysokou setrvačnost – jako jsou odstředivky, jeřáby, kladkostroje nebo navíječky – pak ano, budete jeden potřebovat. U pohonů, které mají vnitřní brzdnou jednotku, se rezistor stará o regenerační energii, aby se zabránilo poruchám způsobeným přepětím a zkrátily se doby zastavení. U ventilátorů a čerpadel s pomalejším doběhem to většinou můžete vynechat.

Jaké komunikační protokoly jsou podporovány?

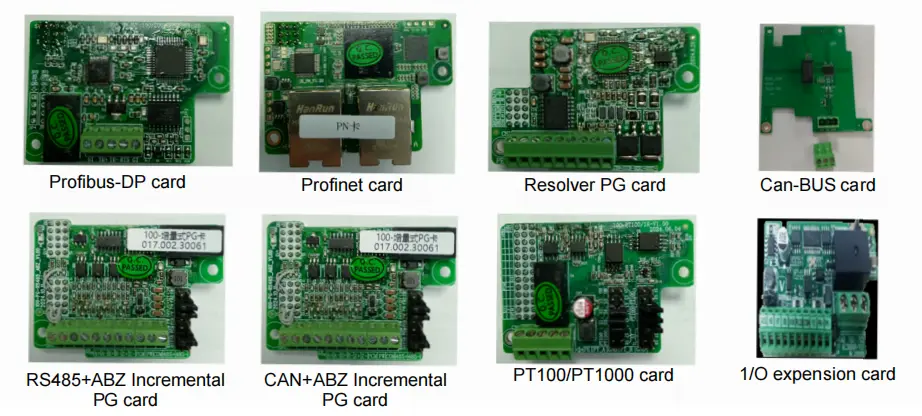

Všechny měniče CSIVEI jsou standardně dodávány s Modbus RTU přes RS485. K dispozici jsou volitelné moduly pro Profibus DP, Profinet, Ethernet/IP, CANopen a DeviceNet. Ty umožňují integraci s hlavními PLC a SCADA systémy pro vzdálené monitorování, změny parametrů a centralizované řízení.

Jak nastavím disk poprvé?

Disky CSIVEI mají průvodce rychlým spuštěním, který vás během několika minut provede základními funkcemi:

Zadejte údaje z typového štítku motoru (výkon, napětí, proud, frekvence, otáčky), vyberte aplikační makro (ventilátor/čerpadlo, dopravník, konstantní moment), nastavte časy zrychlení a zpomalení, vyberte zdroj frekvence (klávesnice, analogový vstup, komunikace) a spusťte automatické ladění pro optimalizaci řízení motoru. Manuál obsahuje všechny podrobnosti a klávesnice je odnímatelná, takže ji můžete v případě potřeby ovládat na dálku.
