Kvalitní jednozbraňová nástěnná stejnosměrná rychlonabíječka CSIVEI, navržená pro výkon od 20 kW do 60 kW, se instaluje přímo na stávající stěny, pilíře nebo konstrukční sloupy – eliminuje potřebu betonových podložek, kotvení do země nebo vyhrazenou konstrukci parkovacího ostrůvku. Díky tomu je ideální pro podzemní parkoviště, vícepodlažní garáže a úzké parkovací prostory, kde by nabíječky umístěné na podlaze bránily provozu.

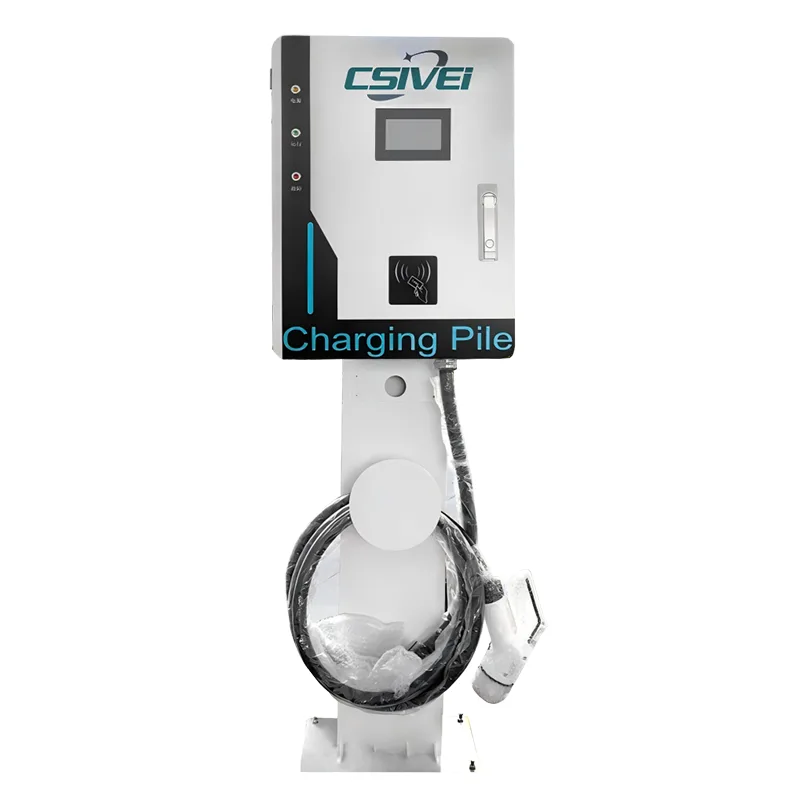

Pro místa, kde chybí vhodné povrchy stěn, přemění volitelný pevný ocelový podstavec jednotku na volně stojící nabíječku montovanou na sloup bez jakýchkoli vnitřních změn hardwaru.
Nabíječka podporuje standardy CCS1, CCS2, CHAdeMO a GB/T a slouží všem běžným elektromobilům. Kryt s krytím IP55 s elektronikou s konformním povlakem odolává vlhkému, prašnému a špatně větranému vnitřnímu i venkovnímu prostředí typickému pro sklepní parkoviště.
Řízení přístupu probíhá přes 7palcovou dotykovou obrazovku s RFID a autentizací založenou na aplikacích, s konektivitou OCPP 1.6J/2.0.1 umožňující vzdálené monitorování, hlášení transakcí a dynamické stanovování cen.
Mezi bezpečnostní funkce patří monitorování izolace v reálném čase, ochrana proti zbytkovému proudu citlivá na stejnosměrný proud, ochrana proti přehřátí a tlačítko nouzového zastavení – to vše standardně u každé jednotky.
Nástěnná stejnosměrná nabíjecí stanice s jednou pistolí, navržená pro místa, kde je podlahová plocha prvořadá, se montuje přímo na stávající vertikální povrchy – uvolňuje cennou plochu na zemi a zároveň poskytuje výkon rychlého nabíjení stejnosměrným proudem. S volitelnou sadou podstavce se stejná jednotka promění v řešení namontované na sloupu pro venkovní plochy bez vhodných stěn.
V podzemních garážích a víceúrovňových parkovacích strukturách jsou nabíječky na podlaze nepraktické, úzké prostory, úzké kruhy otáčení a konstrukční sloupy. Tato nástěnná jednotka se instaluje přímo na betonové stěny, sloupy nebo nosné sloupy, přičemž nabíječku umístí do čela každé pozice, aniž by zasahovala do parkovacího místa nebo jízdní uličky. Není vyžadováno žádné ukotvení do země ani betonová podložka, což urychluje instalaci a udržuje chodníky volné pro chodce.
Obchodní zastoupení připravující elektromobily k předání zákazníkovi nebo provádějící nabíjení po servisu potřebují rychlý obrat v omezeném prostoru dílny a nádvoří. Montáž nabíječky na stěnu nad servisním stanovištěm udržuje podlahové plochy volné pro techniky a pohyb vozidla. Konfigurace s jednou pistolí se úhledně spáruje s jedinou vyhrazenou servisní šachtou, což zjednodušuje správu kabelů a zajišťuje, že každé vozidlo bude mít konzistentní a monitorované nabíjení.
Pro nabíjení elektromobilů pro zaměstnance, hosty nebo nájemce v budovách s podzemním nebo krytým parkováním se nástěnné stejnosměrné nabíječky čistě integrují do stávající konstrukce. Vyhnou se změti volně stojících jednotek v pěších zónách a lze je instalovat ve výšce očí pro snadný přístup k obrazovce. RFID a autentizace založená na aplikacích umožňují fakturaci specifickou pro uživatele, zatímco konektivita OCPP umožňuje správcům nemovitostí monitorovat využití a nastavovat ceny podle denní doby.

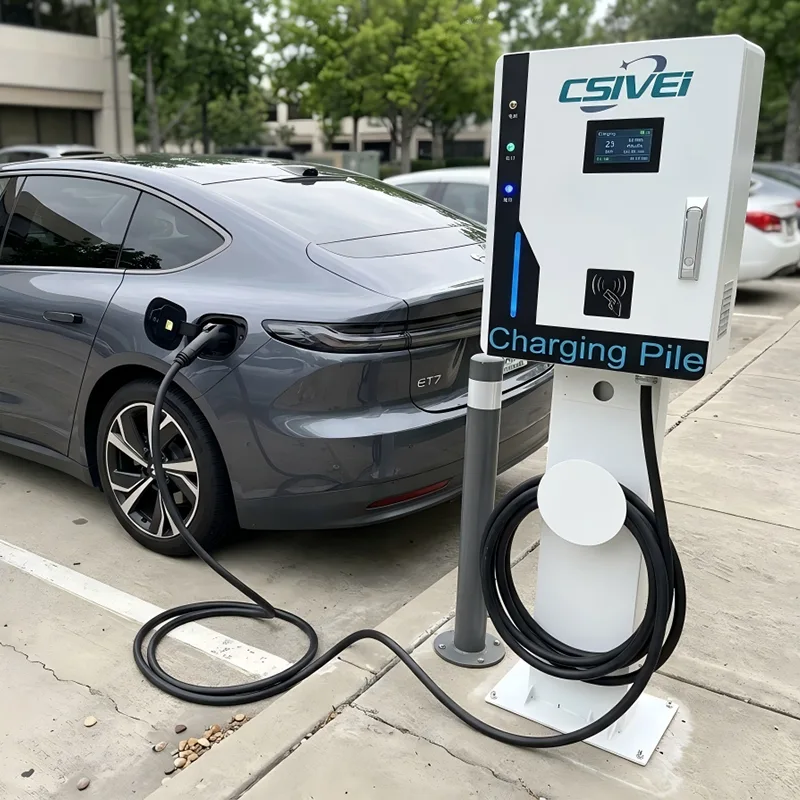

Tam, kde nejsou k dispozici povrchy stěn – jako jsou venkovní plochy, parkovací pruhy u obrubníků nebo příměstská maloobchodní parkoviště – volitelný ocelový podstavec přemění stejnou nabíječku na jednotku s tenkým profilem na sloupu. To poskytuje flexibilitu nasazení pro kombinování nástěnných a podstavných instalací v rámci jednoho projektu s použitím jednoho standardizovaného produktu namísto získávání samostatných modelů nástěnných a podlahových nabíječek. Kompaktní půdorys jednoho podstavce zabírá mnohem méně místa na zemi než plnohodnotná stojanová nabíječka.
Malé až středně velké elektrické vozové parky – jako jsou místní dodávky, vozidla městské údržby nebo podnikové vozové parky – často operují ze skladů se stávajícími budovami a obvodovými zdmi. DC nabíječky montované na stěnu podél okraje depa maximalizují využitelný prostor na dvoře pro parkování vozidel a manévrování. Plánované nabíjení prostřednictvím backendu OCPP se může přizpůsobit sazbám za elektřinu mimo špičku a udržovat provozní náklady vozového parku nízké.
Rychlá nabíječka DC Fast Charger nástěnná s jednou pistolí obsahuje plnou kapacitu rychlého nabíjení stejnosměrným proudem do kompaktního šasi s možností montáže na stěnu – dosahuje vysoké hustoty výkonu, aniž by došlo ke snížení tepelného výkonu, bezpečnosti nebo provozuschopnosti.
Nabíječka využívá zjednodušenou architekturu modulárního usměrňovače, integrující vysokofrekvenčně izolované AC-DC měniče do tenkého krytu, který má obvykle jednu třetinu objemu ekvivalentní podlahové jednotky. I přes sníženou stopu zůstává účinnost konverze ≥95 % při jmenovité zátěži. Modulová šachta je přístupná z předního panelu, což umožňuje výměnu jednotlivých napájecích modulů za provozu bez demontáže jednotky ze zdi – zásadní výhoda v těsných garážových prostředích, kde může být omezen boční přístup.
Nástěnné umístění představuje jedinečné tepelné problémy: nabíječka se často instaluje na betonové nebo zděné povrchy s omezeným zadním prouděním vzduchu a sklepní parkoviště mohou trpět stojatým, vlhkým vzduchem. K vyřešení tohoto problému jednotka kombinuje utěsněné vnitřní vzduchové potrubí s inteligentním chlazením s nuceným oběhem vzduchu. Vysokotlaké ventilátory nasávají filtrovaný vzduch cestou zepředu na stranu, čímž zabraňují recirkulaci horkého vzduchu a chrání vnitřní součásti před brzdovým prachem a polétavými částicemi běžnými v parkovacích konstrukcích. Konformní povlak na všech deskách plošných spojů poskytuje dodatečnou ochranu proti kondenzaci a korozivní atmosféře.
Skříň je vyrobena z lehké, ale pevné pozinkované oceli s práškovým nástřikem pro odolnost proti UV záření a korozi. Systém zesílených montážních konzol rozděluje hmotnost jednotky mezi několik kotevních bodů, kompatibilní s betonovými, cihlovými a konstrukčními ocelovými sloupy. Konstrukce vystředí hmotu nabíječky blízko roviny stěny, čímž se minimalizuje namáhání konzoly na upevnění. V případě umístění volitelného podstavce se stejná montážní konzola připojuje k žárově pozinkovanému ocelovému sloupu s integrovaným kanálem pro správu kabelů, což nevyžaduje žádné vnitřní úpravy hardwaru pro přechod mezi konfiguracemi pro montáž na stěnu a na sloup.
Do bočního profilu jednotky je integrován pružinově vyvážený navíječ kabelu nebo držák kabelu, který udržuje nabíjecí kabel od země, když se nepoužívá. To zabraňuje nebezpečí zakopnutí v oblastech bohatých na chodce a chrání kabel před poškozením při přejetí vozidla. Konstrukce pouzdra vede kabel směrem dolů a ven v přirozené výšce uchopení, což snižuje námahu obsluhy během připojení.
Navzdory své zmenšené velikosti si nabíječka zachovává kompletní ovládací a bezpečnostní sadu, která se vyskytuje u větších DC jednotek. Komunikaci vozidla přes protokoly CCS1, CCS2, CHAdeMO a GB/T zajišťuje integrovaný linuxový ovladač. Monitorování izolace v reálném čase, detekce zbytkového proudu citlivá na stejnosměrný proud typu A + 6 mA a detekce svařování stykače fungují nepřetržitě během každé relace. Senzory přehřátí umístěné na napájecích modulech, výstupní dráze stejnosměrného proudu a kontaktech konektoru spouštějí stupňovité ochranné reakce – od zvýšení rychlosti ventilátoru přes řízené snížení výkonu až po úplné ukončení relace, pokud jsou překročeny prahové hodnoty. Konektivita OCPP 1.6J/2.0.1 přes 4G, Wi-Fi nebo Ethernet umožňuje vzdálenou diagnostiku, aktualizace firmwaru a fakturaci za transakci.
Konstrukce pro montáž na stěnu podporuje jmenovité výkony od 20 kW do 60 kW, což odpovídá typické elektrické kapacitě dostupné ve stávajících budovách bez nákladné modernizace sítě. Možnosti vstupu pokrývají jednofázové i třífázové konfigurace v závislosti na úrovni napájení. Volitelná sada příslušenství pro podstavec obsahuje sloupek, základní desku a vedení kabelů – instalovatelné jediným týmem techniků – umožňující smíšené umístění na stěnu a podstavce z jednoho standardizovaného modelu nabíječky v celém parkovišti.
Q1: Jaký druh povrchu stěny je vyžadován pro instalaci?
Nástěnná DC Rychlá nabíječka Single-Gun je navržena pro montáž na pevné betonové, cihlové nebo konstrukční ocelové sloupy. Zesílená montážní konzola rozděluje hmotnost jednotky mezi několik kotevních bodů a zajišťuje stabilní a bezpečné upevnění. Pro potvrzení nosnosti se doporučuje provést průzkum místa a poskytneme podrobnou montážní šablonu a instalační příručku pro vašeho dodavatele elektro.
Otázka 2: Co když na mém webu není vhodná zeď?
K dispozici je volitelný pevný ocelový podstavec. Tento samostatně stojící sloup používá stejnou montážní konzolu jako nástěnná verze – nejsou nutné žádné vnitřní změny hardwaru. Podstavec je dodáván s integrovaným kanálem pro vedení kabelů a podlahovou deskou. Umožňuje vám kombinovat instalaci na stěnu a na podstavci na jednom místě při použití jediného standardizovaného modelu nabíječky.
Q3: Jaké jsou dostupné výstupní výkony a proč je dosah nižší než u podlahových jednotek?
Tato nástěnná DC nabíječka je nabízena ve výkonových řadách od 20kW do 60kW. Tato řada je optimalizována pro kompaktní tepelný design pro montáž na stěnu a typickou elektrickou kapacitu budovy. U nástěnných instalací je tato úroveň výkonu dostatečná pro cílové nabíjení, parkování na pracovišti a používání vozového parku přes noc. Pokud váš projekt vyžaduje vyšší výkon, naše podlahové nabíječky s jednou nebo dvěma pistolemi nabízejí konfigurace od 60 kW do 240 kW.
Q4: Může nabíječka spolehlivě fungovat ve vlhkých nebo prašných podzemních garážích?
Ano. Kryt má krytí IP55 a veškerá vnitřní elektronika je opatřena shodným povlakem, aby odolala vlhkosti, kondenzaci a polétavým částicím. Utěsněné vzduchové potrubí a vysokotlaké chladicí ventilátory jsou speciálně navrženy pro stojatý, často prašný vzduch, který se nachází v suterénních a vícepodlažních parkovacích konstrukcích.
Q5: Jak je spravován nabíjecí kabel, když se nepoužívá?
Integrovaný boční držák kabelu nebo pružinově vyvážený navíječ drží kabel od země. To zabraňuje nebezpečí zakopnutí v oblastech pro chodce, chrání kabel před poškozením vozidla a umístí konektor do pohodlné výšky pro uchopení pro uživatele.
Otázka 6: Mohu vzdáleně sledovat a spravovat více nástěnných nabíječek?
Ano. Každá jednotka obsahuje konektivitu OCPP 1.6J/2.0.1 přes 4G, Wi-Fi nebo Ethernet. Všechny nabíječky můžete integrovat do svého preferovaného systému správy nabíjecí sítě pro monitorování v reálném čase, hlášení transakcí na jednotku, vzdálenou diagnostiku, dynamické ceny a aktualizace firmwaru.
Otázka 7: Jaký přístup je nutný pro údržbu – musí být jednotka kvůli servisu odstraněna ze zdi?
Ne. Přední panel poskytuje plný přístup k modulární napájecí šachtě. Jednotlivé napájecí moduly lze vyměňovat za provozu, aniž byste museli sundávat nabíječku ze zdi. Pro většinu běžných kontrol – čištění filtru, vizuální kontrola – jsou všechny součásti dosažitelné zepředu, takže údržba je možná i na stísněných parkovacích místech.
Komerční komplex v centru města — Podzemní parkoviště Retrofit nabíjení elektromobilů
Prémiový komplex se smíšeným využitím v centru velkého evropského města plánoval dovybavit rychlonabíjení stejnosměrným proudem do svého třípatrového podzemního parkoviště. Zařízení slouží hotelovým hostům, nájemcům kanceláří a maloobchodním návštěvníkům, přičemž stále více lidí požaduje nabíjení elektromobilů. Vedení chtělo nainstalovat rychlé nabíječky, aniž by ztratily parkovací místa nebo překážely úzkým uličkám.
Parkoviště v suterénu představovalo významná fyzická omezení typická pro starší městské budovy:
● Úzké parkovací prostory s úzkými poloměry otáčení nezbyly místo pro stojanové nabíječky.
● Strukturální sloupy byly časté, ale v čele mnoha zálivů byly k dispozici zdi.
● Omezení výšky stropu a ventilační kanály omezují světlou výšku nad hlavou.
● Betonová podlaha nemohla být rozsáhle vykopána pro nové rozvody elektřiny – musely být použity stávající kabelové lávky na stěně.
● Stavební práce nemohly narušit každodenní provoz parkování; instalace musela být čistá, rychlá a minimálně invazivní.
● Spodní stejnosměrné nabíječky byly předčasně vyřazeny. Zabíraly by cenné místo v zálivu, vyžadovaly by betonové podložky a vytvářely překážky v již tak úzkých jízdních pruzích.
Betonové obvodové stěny a konstrukční sloupy budovy nabízely ideální montážní plochy v čele stávajících parkovacích stání. Nástěnná jednotka s jednou pistolí by mohla být umístěna nad každou vyhrazenou šachtou pro EV a obsluhovala jedno vozidlo po druhém, aniž by zabírala jakýkoli prostor na podlaze.
Kompaktní šasi nabíječky – zhruba třetinové velikosti ekvivalentu stojícího na podlaze – je namontováno v jedné rovině se stěnou, takže pro parkování vozidel je k dispozici celá hloubka prostoru. Integrované boční pouzdro na kabel udržovalo nabíjecí kabel od země a eliminovalo tak nebezpečí zakopnutí na chodnících.
Rozhodující je, že nástěnná konstrukce neznamenala žádné ukotvení do země, žádné porušení betonu a žádné uzavření zálivu během instalace. Veškerá napájecí kabeláž byla vedena přes stávající kabelové žlaby na stěně a ukončena přímo v horní nebo zadní části krytu nabíječky.
Pro hrstku prostředních řad, kde nebyla k dispozici stěna nebo sloup, byl nasazen volitelný ocelový podstavec. To umožnilo nainstalovat stejný model nabíječky na tenký volně stojící sloup, který zabírá zlomek půdorysu celé podlahové skříně. Smíšené nasazení na zeď a podstavce využívalo jeden standardizovaný produkt, což zjednodušovalo zadávání zakázek, inventarizaci náhradních dílů a školení údržby.
Čtyřicet našich nástěnných stejnosměrných rychlých nabíječek s jednou pistolí – konfigurovaných s konektory CCS2 – bylo instalováno ve třech podlažích suterénu. Na betonové stěny a konstrukční sloupy bylo namontováno 36 jednotek; čtyři jednotky používaly sadu podstavců pro pole střední řady. Instalace byla dokončena mimo špičku parkovacích hodin s nulovou ztrátou prostoru. Integrace backendu OCPP propojila všech čtyřicet jednotek s platformou centrální správy budovy, což umožnilo autentizaci uživatelů prostřednictvím stávajících hotelových a kancelářských přístupových karet, účtování za sezení a monitorování v reálném čase.
● Čtyřicet míst pro elektromobily bylo vytvořeno bez obětování jediného stávajícího parkovacího místa – rozhodující faktor pro správu komplexu.
● Náklady na instalaci byly výrazně nižší než u alternativ stojících na podlaze díky eliminaci betonových podložek, zemních výkopů a stavebních úprav.
● Smíšený přístup ke stěně a podstavci vyřešil každý problém s uspořádáním šachty pomocí jednoho modelu nabíječky, čímž byl proces nákupu projektu jednoduchý.
● Hoteloví hosté, nájemci kanceláří a nakupující nyní mají přístup k rychlému nabíjení pomocí svých stávajících přístupových karet do budovy, přičemž poplatky budou automaticky účtovány do jejich pokoje, pronájmu nebo platební aplikace.
● Správce nemovitosti nahlásil měřitelný nárůst skóre spokojenosti hotelových hostů a obnovení pronájmu kanceláří připisovaný vybavení nabíjení elektromobilů.
● Po úspěšném zavedení vlastník budovy specifikoval stejné nástěnné řešení pro dvě další nemovitosti ve městě.
