CSIVEI jako přední čínská továrna specializující se na komerční řešení nabíjení elektromobilů dodává nabíječku pro elektromobily se dvěma pistolemi – vysoce výkonnou nabíjecí stanici s duálním výstupem navrženou tak, aby maximalizovala propustnost v komerčních prostředích s vysokým provozem. Tato jediná jednotka obsluhuje dvě sousední parkovací stání, dynamicky rozděluje energii mezi obě vozidla, aby optimalizovala účinnost nabíjení, snížila náklady na infrastrukturu a ztížila každý metr čtvereční parkovací nemovitosti. Díky široké kompatibilitě napříč standardy CCS1, CCS2, CHAdeMO a GB/T – včetně možností smíšené konfigurace – tato nabíječka splňuje různorodé potřeby globálních vozových parků elektromobilů a zároveň poskytuje spolehlivost a výkon, kterými je CSIVEI známá.
Inteligentní dynamické řízení zátěže— Přidělování energie v reálném čase rozděluje energii mezi dvě zbraně na základě stavu baterie, poptávky a pravidel priority. Jedno vozidlo získá 100% výkon; dvě vozidla sdílejí plynule bez předimenzovaných síťových připojení.
Modulární energetická architektura— Moduly 20kW/30kW vyměnitelné za provozu pracují s účinností ≥95 %. Jednotlivé moduly lze vyměnit bez vypnutí jednotky — nabíječka se sníží a nadále obsluhuje obě zbraně.
Multi-standardní kompatibilita— Podporuje CCS1, CCS2, CHAdeMO a GB/T napříč oběma zbraněmi nezávisle. Možnosti smíšené konfigurace (např. CCS2 + CHAdeMO) dostupné v jedné jednotce.
Robustní venkovní konstrukce— Kryt z pozinkované oceli s krytím IP55/K10 s anti-UV povlakem. Vnitřek s konformním povlakem odolává vlhkosti a solné mlze. Spolehlivě funguje od -30°C do +55°C okolí.
Nezávislá bezpečnost na zbraň— Každý výstup má vyhrazené monitorování izolace, ochranu RCD citlivou na stejnosměrný proud a ochranu proti přehřátí. Závada na jedné pistoli ukončí pouze tuto relaci – druhá pokračuje bez ovlivnění.
Shoda s OCPP 1.6J/2.0.1— Bezproblémová integrace back-endu s transakčními protokoly jednotlivých pistolí, měřením energie a diagnostikou poruch. Umožňuje nezávislé účtování a vzdálené monitorování pro každou pozici.
Uživatelsky přívětivý přístup— 7palcová dotyková obrazovka s RFID a autentizací na základě aplikace zvládá přístup a platby za obě zbraně nezávisle.
Volitelná kabeláž chlazená kapalinou— Dostupné pro výkonové řady nad 120 kW, což umožňuje tenčí a lehčí kabely, se kterými se pohodlně manipuluje i při trvalém proudu 500 A.

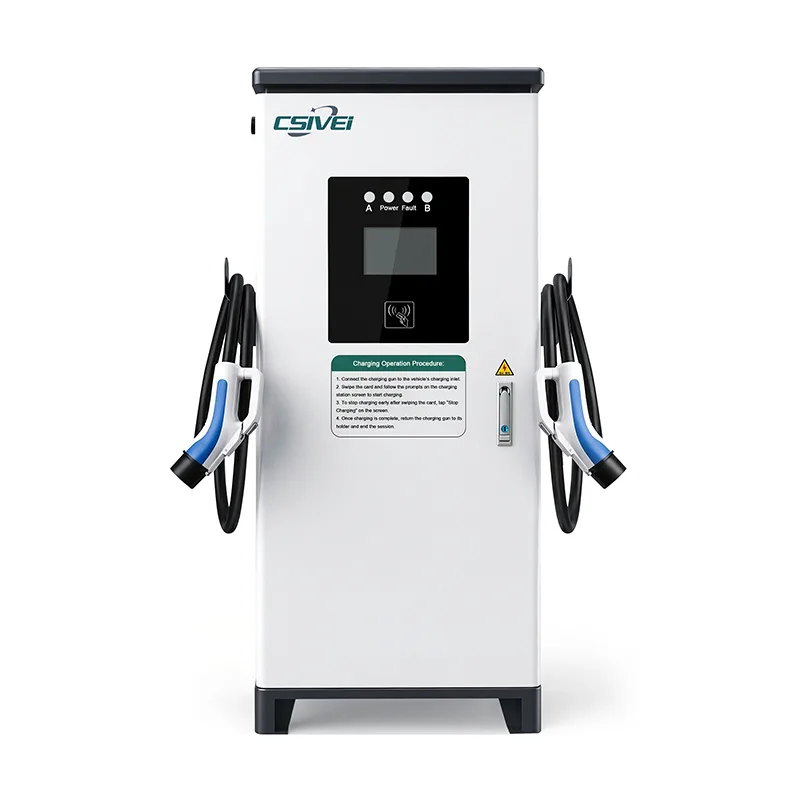

Stojací DC EV Charger se dvěma zbraněmi, zkonstruovaný pro vysoce frekventovaná komerční prostředí, slouží dvěma vozidlům z jedné stopy – maximalizuje propustnost, minimalizuje náklady na infrastrukturu v jednotlivých polích a ztěžuje práci na každém čtverečním metru parkovací nemovitosti.
V oblastech dálničních služeb, městských nabíjecích stanicích a nádvořích čerpacích stanic je propustnost vším. Tato jednotka se dvěma zbraněmi nabíjí dvě EV současně, čímž zdvojnásobuje počet vozidel obsluhovaných na jednu nabíječku během špiček. Když poptávka klesne, může být plný dostupný výkon nasměrován do jediného vozidla pro rychlejší doplňování. Operátoři těží z menšího počtu jednotek k instalaci a údržbě a zároveň dosahují stejného pokrytí prostorů jako větší flotila s jedním dělem.
Pro depa elektrických autobusů, rozvozové uzly na poslední míli a stanoviště taxi, kde se několik vozidel vrací v podobnou dobu, umožňuje konfigurace se dvěma pistolemi paralelní nabíjení, aniž by bylo nutné mít na celém místě poměr nabíječky k šachtě 1:1. Dynamické řízení zátěže automaticky upřednostňuje vozidlo s nejbližším plánovaným odjezdem, čímž zajišťuje připravenost vozového parku a zároveň udržuje špičkovou spotřebu sítě v mezích.
Nákupní centra, kancelářské věže a provozovatelé letištních parkovišť mohou obsluhovat dvě sousedící stanoviště pro elektromobily z jediné centrální nabíječky, čímž se počet podlahových jednotek požadovaných na parkovací řadu sníží na polovinu. To snižuje složitost instalace, ponechává více využitelného prostoru uličky a zjednodušuje přístup k údržbě. RFID a autentizace založená na aplikacích usnadňují správu uživatelského přístupu a zpracování plateb napříč oběma zbraněmi nezávisle.
Hotely, letoviska a rozsáhlé maloobchodní parky mohou instalovat méně nabíječek, aby pokryly více zátok určených pro elektromobily, čímž se sníží počáteční kapitálové výdaje a přitom stále nabízí prvotřídní vybavení pro hosty. Stopa se dvěma zbraněmi zachovává terénní úpravy a chod chodců a robustní venkovní kryt odolá celoročnímu počasí bez dalšího přístřešku.
Stojací DC EV Charger se dvěma pistolemi je navržen na vysoce účinné, modulární napájecí platformě, která nezávisle řídí dvě nabíjecí relace z jednoho systému – maximalizuje využití hardwaru bez kompromisů v oblasti výkonu nebo bezpečnosti.
Srdcem systému se dvěma zbraněmi je algoritmus alokace energie v reálném čase. Centrální ovladač nepřetržitě čte požadovaný proud každého připojeného vozidla, stav nabití baterie a teplotu článků. Na základě těchto vstupů – plus operátorem definovaných pravidel, jako je prioritní účtování, denní tarify nebo termíny odjezdů – přerozděluje celkovou dostupnou energii mezi dvě zbraně každou sekundu. Když je zapojeno pouze jedno vozidlo, 100 % jmenovitého výkonu nabíječky je směrováno do této jediné pistole. Když se připojí druhé vozidlo, systém plynule rozdělí energii a zajistí, že ani jedno vozidlo neklesne pod minimální práh nabíjení. Tato inteligentní distribuce eliminuje potřebu předimenzovat připojení k síti a udržuje náklady na energii předvídatelné.
Nabíječka je postavena na jednotlivých, za provozu vyměnitelných napájecích modulů – typicky 20kW nebo 30kW každý – které se napájí do sdílené DC sběrnice. Každý modul pracuje blízko špičkové účinnosti (≥95 %) a může být izolován pro servis bez přerušení zbývajících modulů nebo aktivních relací nabíjení. Tato modularita znamená, že chyba jednoho modulu nevyřadí z provozu celou jednotku; nabíječka se jednoduše sníží a pokračuje v obsluze obou pistolí se sníženým výkonem, dokud není modul vyměněn.
Provoz se dvěma pistolemi generuje vyšší agregované teplo než ekvivalent s jednou pistolí, a to zejména při trvalém plném výkonu při vysokých okolních teplotách. K vyřešení tohoto problému systém využívá strategii vícezónového chlazení. Chlazení filtrovaným vzduchem s vysokým průtokem a ventilátory s proměnnou rychlostí udržuje optimální teploty modulu, zatímco vyhrazené tepelné senzory na výstupní cestě každé pistole nezávisle monitorují teploty kabelu a konektoru. Pro úrovně výkonu nad 120 kW je k dispozici volitelná kapalinou chlazená kabeláž, která aktivně odvádí teplo z kontaktů konektoru a umožňuje tenčí a lehčí kabely, se kterými se pohodlně manipuluje i při trvalém proudu 500 A.
Každá nabíjecí pistole pracuje s vlastním vyhrazeným bezpečnostním monitorovacím kanálem. Monitorování izolace v reálném čase, detekce zbytkového proudu citlivá na stejnosměrný proud (typ A + 6mA DC RCD) a ochrana proti přehřátí jsou nezávisle aplikovány na každý výstup. Pokud je u jedné pistole překročena bezpečnostní prahová hodnota, je tato relace bezpečně ukončena, zatímco druhá pistole pokračuje bez ovlivnění. Tlačítko nouzového zastavení poskytuje okamžité mechanické oddělení obou výstupů současně.
Rozhraní mezi vozidlem a nabíječkou podporuje protokoly založené na CAN (CHAdeMO, GB/T) a komunikaci po elektrické síti (CCS1, CCS2) napříč oběma pistolemi nezávisle. To umožňuje smíšené standardní konfigurace – například jedna pistole konfigurovaná pro CCS2 a druhá pro CHAdeMO – v rámci stejné fyzické jednotky. Vestavěný linuxový řadič zpracovává obě relace paralelně, s úplným backendovým hlášením OCPP 1.6J/2.0.1 pro každou pistoli jednotlivě, což umožňuje protokoly transakcí pro každou pistoli, měření energie a diagnostiku poruch.
Skříň je vybavena galvanizovaným ocelovým rámem s práškovým povlakem proti UV záření, krytí IP55 pro ochranu proti vniknutí a IK10 pro mechanický náraz. Vnitřní součásti jsou opatřeny konformním povlakem pro odolnost proti vlhkosti a solné mlze. Adaptivní chladicí systém udržuje stabilní vnitřní podmínky od -30°C do +55°C okolního prostředí, díky čemuž je jednotka vhodná pro pobřežní, pouštní a vysokohorské nasazení bez dalšího úkrytu.
Q1: Jak funguje distribuce energie, když se dvě vozidla nabíjejí současně?
Inteligentní systém dynamického řízení zátěže nabíječky nepřetržitě monitoruje stav baterie každého připojeného vozidla, požadovaný proud a parametry relace. Automaticky rozděluje celkový dostupný výkon mezi dvě zbraně v reálném čase. Když je zapojeno pouze jedno vozidlo, dostává 100 % jmenovitého výkonu nabíječky. Když se připojí druhé vozidlo, výkon se rozdělí na základě poptávky a pravidel definovaných operátorem – zajišťuje, že se obě vozidla nabíjejí efektivně, aniž by byla překročena celková kapacita nabíječky.
Q2: Mohou tyto dvě zbraně sloužit vozidlům s různými standardy nabíjení?
Ano. Nabíječka podporuje smíšené standardní konfigurace v rámci jedné jednotky. Běžná nastavení zahrnují jednu pistoli CCS2 a jednu pistoli CHAdeMO nebo obě CCS2. Každá pistole funguje nezávisle se svým vlastním komunikačním protokolem, což jednotce umožňuje současně obsluhovat různé značky a modely EV bez problémů s kompatibilitou.
Q3: Co se stane, když jedna pistole narazí na závadu během duální relace?
Každá zbraň má svůj vlastní nezávislý bezpečnostní monitorovací kanál. Pokud je na jednom výstupu detekována porucha – jako je pokles izolačního odporu nebo přehřátí – je bezpečně ukončena pouze tato relace. Druhá zbraň pokračuje v nabíjení bez ovlivnění. K dispozici je také tlačítko nouzového zastavení, které v případě potřeby okamžitě mechanicky izoluje oba výstupy.
Q4: Jaké jsou prostorové a instalační výhody ve srovnání s instalací dvou nabíječek s jednou pistolí?
Jedna jednotka se dvěma pistolemi obsluhuje dvě sousední parkovací místa z jednoho podlahového půdorysu, čímž se snižuje počet nabíječek, betonových podložek a elektrických přípojek potřebných na řadu. To šetří čas na instalaci, uvolňuje prostor v uličce a zjednodušuje dlouhodobou údržbu – to vše při stejném pokrytí nabíjením ve dvou šachtách.
Q5: Jaká kapacita připojení k síti je požadována?
Požadavky na síť závisí na nakonfigurovaném celkovém výstupním výkonu. Jednotka o výkonu 120 kW obvykle vyžaduje třífázový vstup s příslušně dimenzovaným jističem a kabeláží. Protože systém dynamického řízení zátěže optimalizuje distribuci energie v reálném čase, špičkový odběr sítě je často nižší než součet dvou nezávislých nabíječek za stejných podmínek. Náš technický tým poskytuje podrobné průvodce plánováním elektroinstalace a může pomoci s výpočty zatížení pro konkrétní místo.
Q6: Mohu monitorovat a účtovat každou zbraň samostatně?
Ano. Backend kompatibilní s OCPP 1.6J/2.0.1 hlásí každou pistoli jako nezávislý nabíjecí bod s vlastními protokoly transakcí, měřením energie a diagnostikou poruch. To umožňuje účtování podle pistolí, cenové strategie pro jednotlivé pozice a podrobné hlášení o využití – přesně jako při provozu dvou samostatných nabíječek.
Q7: Jakou údržbu vyžaduje systém se dvěma pistolemi?
Rutinní údržba je přímočará – pravidelné čištění vzduchového filtru, vizuální kontrola kabelů a kontrola kontaktů konektorů. Modulární architektura napájení umožňuje výměnu jednotlivých modulů za provozu bez vypnutí celé jednotky. Pokud modul vyžaduje výměnu, nabíječka pokračuje v provozu zbývajících modulů a obsluhuje obě pistole při dočasně snížené úrovni výkonu, dokud nebude servis dokončen.
Regionální operátor sítě s rychlým nabíjením — Urban Charging Plaza Deployment
Nezávislý operátor nabíjecích bodů provozující síť městských a příměstských rychlodobíjecích stanic naplánoval novou vlajkovou loď v blízkosti hlavní nákupní a zábavní čtvrti. Místo potřebovalo obsluhovat velké objemy elektromobilů ve špičce večerních a víkendových hodin, s minimální čekací dobou a maximálním obratem v zálivu.
Stávající pracoviště operátora používaly stejnosměrné nabíječky s jednou pistolí v konfiguraci nabíječka-bay 1:1. I když byl tento model účinný, vyžadoval dvě nabíječky, dvě betonové podložky, dvě sady elektrických přípojek a dvě místa údržby pro každé dvě parkovací místa. Na novém náměstí, kde byly značné náklady na pozemky a výstavbu, chtěl provozovatel snížit pozemní prostor a náklady na instalaci, aniž by obětoval počet obsluhovaných zálivů během špičkové poptávky.
Po vyhodnocení rozvržení parkoviště – dvojice přilehlých polí se společným středovým ostrůvkem – operátor uznal, že se jako ideální hodí dvouramenná stojící jednotka. Jedna nabíječka umístěná centrálně mezi dvěma pozicemi by mohla sloužit oběma současně, což by snížilo počet fyzických jednotek, základů a energetických ztrát potřebných na pár pozic na polovinu.
Rozhodující byla funkce dynamického řízení zátěže. Během špičkových hodin nabíječka inteligentně rozděluje energii mezi dvě připojená vozidla, přičemž obě relace pokračují. Během klidnějších období, kdy je zapojeno pouze jedno vozidlo, je 100 % jmenovitého výkonu směrováno do této jediné pistole pro co nejrychlejší obrat. Tato flexibilita umožnila operátorovi nabízet konkurenceschopné ceny za minutu bez přehnaných investic do elektrické infrastruktury.
Třicet našich stálých DC EV nabíječek pro dvě zbraně – každá konfigurovaná s duálními pistolemi CCS2 – bylo instalováno na 60 parkovacích místech. Jednotky namontované na podlaze byly umístěny na společných středových ostrůvcích, které obsluhovaly jednu šachtu vlevo a jednu vpravo. Integrace back-endu OCPP umožnila reportování transakcí podle pistolí, nezávislé účtování pro každou pozici a vzdálené monitorování zátěže napříč celým náměstím.
● Operátor snížil počet potřebných nabíjecích jednotek na polovinu v porovnání s nasazením s jednou pistolí, čímž výrazně ušetřil na vybavení, stavebních pracích a elektrické infrastruktuře.
● Propustnost ve špičce se zvýšila přibližně o 40 % ve srovnání s předpověďmi založenými na údajích o jedné pistoli ze stávajících webů, což lze přímo připsat simultánnímu nabíjení dvou pistolí.
● Inteligentní rozdělení výkonu udrželo špičkový odběr sítě v rámci přidělené kapacity lokality, čímž se zabránilo nákladným upgradům sítě.
● Týmy údržby ocenily servis jedné jednotky na dvě pozice, což zkracuje dobu rutinních kontrol a zásoby náhradních dílů.
● Po úspěšném spuštění na náměstí operátor standardizoval jednotky se dvěma zbraněmi pro všechna následující místa s vysokým provozem.
