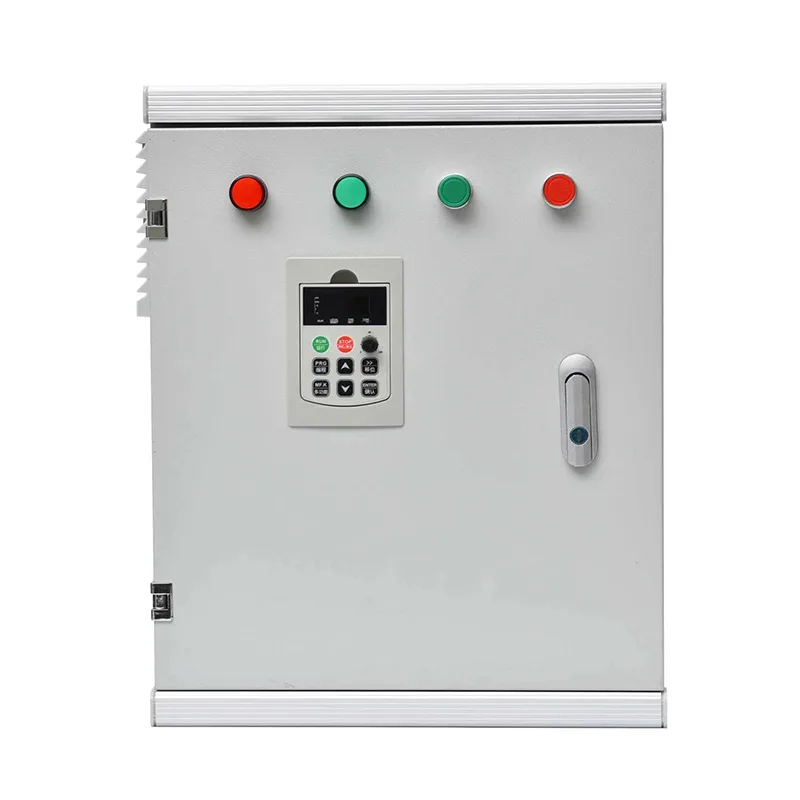

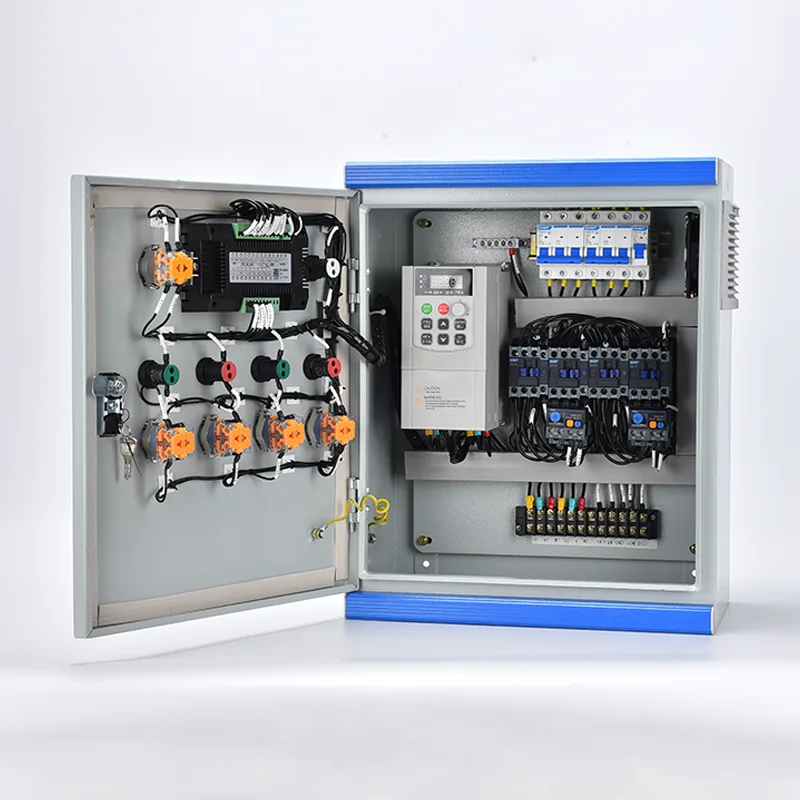

Skříň softstartéru

Skříň softstartéru nabízená předním čínským výrobcem Csivei obsahuje 3fázovou jednotku softstartéru (s výkonem od 7,5 do 800 kW, 380–690 V), vstupní jistič nebo pojistkový odpojovač, vestavěný bypass stykač, relé proti přetížení motoru a řídicí transformátor. Rozběhové charakteristiky — programovatelný proudový limit, čas rampy napětí a počáteční moment — se nastavují pomocí digitální klávesnice nebo HMI. Mezi volitelné funkce patří rampa měkkého zastavení pro čerpací systémy, aby se zabránilo vodním rázům. Ochrana proti zkratu, přetížení, ztrátě fáze, podpětí/přepětí a přehřátí tyristoru. Standardní komunikace přes Modbus RTU umožňuje připojení k systému DCS nebo SCADA; k dispozici jsou volitelně Profibus, Profinet nebo Ethernet/IP. Stojanová skříň je vyrobena z pozinkované oceli s práškovým nástřikem, krytí IP42 až IP55, vhodná pro vnitřní elektrické místnosti a prašná průmyslová prostředí.

Aplikace produktů

Pro motory, které pracují při stálých otáčkách, ale vyžadují jemné spouštění k ochraně poháněného zařízení a elektrických sítí, poskytuje skříň softstartéru kompaktní alternativu spouštěčů s přímým zapojením nebo spouštěče hvězda-trojúhelník nenáročnou na údržbu.

Čerpací stanice vody a odpadních vod

Čerpadla sání surové vody, pomocná a přečerpávací čerpadla těží z měkkého spouštění, které eliminuje vodní rázy v potrubí a snižuje mechanické opotřebení oběžných kol a spojek čerpadel. Vestavěná funkce měkkého zastavení dále tlumí bouchnutí zpětného ventilu a tlakové rázy. Obtokový provoz během ustáleného provozu zajišťuje minimální tvorbu tepla ve skříni, a to i v čerpacích stanicích s omezeným větráním.

Systémy ventilátorů a kompresorů HVAC

Chladiče, ventilátory chladicí věže a velké motory vzduchotechnických jednotek v komerčních budovách mohou odebírat vysoké spouštěcí proudy, které způsobují blikání světel a namáhání ovládacích prvků generátoru. Softstartérové ​​skříně omezují zapínací proud na 3–4násobek plného zatížení, čímž zabraňují poklesům napětí. Obtokové stykače eliminují nepřetržité tyristorové ztráty a udržují energetickou účinnost systému během dlouhých provozních hodin budovy.

Důlní a lomové dopravníky a drtiče

Pásové dopravníky a drtiče hornin vyžadují při spouštění jemný točivý moment, aby byly převodovky, pásové spoje a spojky chráněny před nárazovým zatížením. Nastavitelná funkce rozběhu softstartéru poskytuje krátký pulz vysokého točivého momentu před rozběhem, čímž překonává odtrhávací tření plně zatíženého řemenu. Jakmile motor běží, přemosťovací stykač zajišťuje chladný a energeticky účinný provoz v prašném prostředí s vysokou teplotou.

Průmyslové kompresory a míchadla

Šroubové a pístové kompresory ve výrobních závodech spolu s míchadly a míchadly při chemickém zpracování startují pod zatížením a potřebují plynulou akceleraci. Softstartéry eliminují náhlé přechodné momenty, které urychlují opotřebení ložisek a lopatek, zatímco obtokový provoz zajišťuje žádné ztráty tyristoru během dlouhých nepřetržitých chodů.

Zemědělské zavlažování a čerpadla pro hluboké studny

Hlubinná ponorná čerpadla a velké sprinklerové systémy v odlehlých oblastech spoléhají na softstartéry, které chrání hřídele čerpadel a tělesa studní před rozběhovým momentem. Skříně jsou kompatibilní s napájením generátoru, protože snížený zapínací proud umožňuje menšímu generátoru spustit větší čerpadlo. Obtokový provoz snižuje spotřebu paliva během zavlažovací sezóny.

Technický hluboký ponor

Skříň softstartéru integruje softstartér na bázi tyristoru s plnou ochranou motoru a obvodu v jediném předem zapojeném krytu, optimalizovaném pro průmyslové řízení motoru s pevnými otáčkami.

Tyristorový nárůst napětí

Softstartér řídí šest antiparalelních křemíkových řízených usměrňovačů (SCR), jeden pár na fázi, aby plynule zvyšoval napětí motoru z nastavitelné počáteční úrovně točivého momentu (obvykle 30–60 % nominální hodnoty) na plné napětí během uživatelem nastavené doby rampy (0,5–60 sekund). Během náběhu je proud omezen na definovaný násobek proudu při plném zatížení, typicky 3–5x, čímž se zabrání přetížení transformátoru nebo generátoru. Jakmile se motor přiblíží synchronní rychlosti, interní algoritmus detekuje pokles proudu a signalizuje sepnutí stykače bypassu, čímž se motor přímo připojí k síti. To odvádí proud z SCR, eliminuje jejich ztráty vedením a tvorbu tepla.

Obtokový provoz a nepřetržitý provoz

Po spuštění protéká veškerý proud motoru přes mechanický přemosťovací stykač, který je dimenzován na trvalý provoz. SCR zůstávají uzavřeny, takže softstartér nijak nepřispívá k tepelnému nárůstu. To je klíčová výhoda oproti VFD v aplikacích s pevnou rychlostí – skříň běží chladně a vyžaduje minimální ventilaci. Pokud je zvoleno měkké zastavení, bypass se při vypnutí otevře a SCR se znovu zapnou, aby se napětí postupně snižovalo, čímž se zabrání vodním rázům.

Ochrana motoru a obvodu

Skříň poskytuje plnou ochranu motoru prostřednictvím termomagnetického jističe a elektronického relé proti přetížení s detekcí ztráty fáze a proudové nesymetrie. Ochrana proti zkratu je koordinována tak, aby byla zachována integrita SCR. Mezi další ochrany patří:

● Ochrana proti podpětí/přepětí, vypnutí před poškozením motoru v důsledku napěťových anomálií

● Snímání přehřátí tyristoru s alarmem a vypínacím stupněm

●  Detekce převrácení fáze a ztráty fáze

●  Ochrana proti zablokování a zablokování rotoru prostřednictvím relé

Externí bezpečnostní blokování (např. nouzové zastavení, vibrační spínač) jsou připojeny k řídicímu obvodu prostřednictvím vyhrazených svorek.

Ovládací rozhraní a komunikace

Digitální klávesnice s LCD displejem na jednotce spouštěče poskytuje místní nastavení parametrů, ovládání start/stop a indikaci stavu – včetně proudu motoru, napětí a chybových kódů. Pro větší skříně lze integrovat rozhraní HMI namontované na dveřích. Standardní RS485 Modbus RTU umožňuje vzdálené spuštění/zastavení, stahování parametrů a hlášení alarmů do DCS nebo SCADA. Pro náročné podnikové sítě jsou k dispozici brány Profibus DP, Profinet nebo Ethernet/IP.

Zapouzdření a tepelné řízení

Stojanová skříň je vyrobena ze silného pozinkovaného ocelového plechu s povrchovou úpravou práškovou barvou odolnou vůči povětrnostním vlivům. Vzhledem k tomu, že tyristorové teplo vzniká pouze během sekund trvajících start a stop ramp, je pro vnitřní skříně často dostatečné chlazení přirozenou konvekcí. Pro jednotky s vysokým výkonem nebo prostředí s vysokou atmosférou jsou k dispozici ventilátory s filtrovaným nuceným oběhem vzduchu s termostatickým ovládáním. Standardní stupeň ochrany je IP42 až IP54; vyšší hodnocení jsou k dispozici pro prašná nebo venkovní místa.

Shoda a testování

Každá skříň prochází továrním přejímacím testem, který zahrnuje: měření izolačního odporu napájecího obvodu, ověření zapalovacího obvodu SCR, činnost bypassového stykače a funkční testování všech naprogramovaných profilů start/stop a ochranných funkcí. Sestava je navržena a testována podle IEC 61439-1/2 a všechny řídicí obvody jsou testovány podle platných norem odolnosti proti rušení.

Často kladené otázky

Q1: Kdy bych měl zvolit skříň softstartéru před VFD nebo DOL startérem?

Zvolte softstartér, když potřebujete plynulé zrychlení motoru a snížený záběrný proud, ale nevyžadujete plynulou změnu rychlosti. Softstartéry jsou jednodušší, generují méně tepla, stojí méně a jsou kompaktnější než VFD. Oproti DOL eliminují proudové rázy a mechanické rázy. Ve srovnání s hvězdou-trojúhelník poskytují plně nastavitelné spouštěcí parametry a mohou systémy čerpadel měkkého zastavení.

Q2: Jaké velikosti motoru může skříň pojmout?

Standardní skříně jsou konfigurovány pro motory od 7,5 kW do 800 kW při 400 V (třífázové), přičemž pro větší motory jsou k dispozici jmenovité hodnoty 690 V. Softstartér, přemosťovací stykač a jistič přizpůsobíme proudu na typovém štítku vašeho motoru. Vlastní konfigurace pro vyšší výkony jsou možné.

Q3: Podporuje skříň softstartéru vícemotorové spouštění?

Ano, v sekvenčním uspořádání: jeden softstartér může spustit několik motorů jeden po druhém, každý s vlastním výstupním stykačem. Poté, co první motor dosáhne plné rychlosti a přejde, softstartér se od něj odpojí a připojí se k druhému motoru a tak dále. To snižuje náklady, když několik čerpadel nebo ventilátorů podobné velikosti sdílí stanici. Všechny motory však musí mít stejné nebo podobné startovací parametry.

Q4: Co se stane, když softstartér selže za chodu motoru?

Jakmile je motor v plné rychlosti a přemosťovací stykač je sepnutý, motor běží přímo ze sítě. Pokud selže řídicí deska softstartéru nebo jsou poškozeny SCR, motor běží bez ovlivnění. Porucha ovlivní pouze další pokus o spuštění. Toto vlastní zabezpečení proti selhání je hlavní provozní výhodou.

Q5: Jak dlouhá je rampa měkkého rozběhu a lze ji upravit?

Doba napěťové rampy je plně nastavitelná, obvykle od 0,5 do 60 sekund, a lze ji v případě potřeby dále prodloužit. Počáteční startovací napětí (kick start) je také nastavitelné. Optimální rampa je určena motorem a zátěží — dostatečně dlouhá, aby eliminovala mechanické rázy, dostatečně krátká, aby omezila zahřívání tyristoru při startu.

Q6: Dokáže softstartér zvládnout časté starty?

Softstartér je dimenzován na určitý počet startů za hodinu (obvykle až 10 těžkých startů). Tato hodnota závisí na nastavení startovacího proudu, době rampy a velikosti motoru. Pro aplikace zahrnující velmi časté starty (např. indexovací dopravníky) může být vhodnější VFD. Pro správné dimenzování nás kontaktujte s vaším pracovním cyklem.

Q7: Jakou údržbu skříň vyžaduje?

Pravidelná údržba je minimální: roční vizuální kontrola silových koncovek, čištění ventilačních filtrů (pokud jsou namontovány) a funkční kontrola bypassového stykače. SCR nemají žádné pohyblivé části a neopotřebovávají se. Obtokový stykač je hlavní provozuschopnou součástí s mechanickou životností obvykle přesahující jeden milion operací, což se promítá do let provozu.

Q8: Vytváří softstartér harmonické na síťovém napájení?

Tyristorové softstartéry generují harmonické proudy pouze během krátkého rozběhu a pozvolného zastavení. Během provozu bypassu v ustáleném stavu odebírá motor sinusový proud, takže nevznikají žádné harmonické. Díky tomu jsou šetrnější k síti než střídavé pohony, které mohou generovat spojité harmonické, pokud nejsou filtrovány.

Síť dálkového zásobování vodou – modernizace softstartéru pro 20 čerpacích stanic

Pozadí

Regionální vodohospodářský úřad ve východní Evropě spravoval síť 20 vzdálených přečerpávacích stanic, z nichž každá měla 2–4 ​​konvenční přímo spouštěná (DOL) čerpadla o výkonu od 37 do 132 kW. Stanice byly rozhodující pro distribuci vody do několika měst, ale opakující se problémy způsobovaly nepřijatelné provozní náklady a narušovaly služby.

Výzva

Primární problém byl v elektrice. Náhlý startovací proud DOL — až 7násobek plného zatížení — způsobil prudké poklesy napětí na slabých venkovských rozvodech. Tím se vypnula ochranná relé v blízkých rozvodnách a občas došlo k přerušení napájení samotné čerpací stanice. Úřad se také potýkal s vysokými náklady na mechanickou údržbu: vodní rázy při spouštění a zastavování čerpadla, často prasklé spoje potrubí a poškozené zpětné ventily, zatímco náhlé působení krouticího momentu zkracovalo životnost ložisek čerpadla a spojky. Stanice byly bez posádky a byly umístěny v odlehlých oblastech, takže jakékoli zařízení muselo být robustní, jednoduché a schopné vzdáleného hlášení poruch.

Proč Softstartérové ​​skříně?

Úřad hodnotil jak VFD, tak softstartéry. VFD nabízely regulaci rychlosti, ale byly považovány za přehnané — čerpadla byla navržena tak, aby běžela pevnou rychlostí proti statické křivce systému, kde škrticí ventily již zajišťovaly seřízení průtoku. Softstartérové ​​skříně nabízely ideální shodu: eliminovaly by rázy startovacího proudu a vodní rázy, aniž by zaváděly trvalé ztráty měniče nebo složité chlazení.

Klíčové faktory výběru:

●  Vnitřní bypass stykač softstartéru znamenal, že jakmile motor běží, bude odebírat energii bez ztrát tyristoru, takže v nevětraných místnostech s čerpadly bude tvorba tepla ve skříni minimální.

●  Funkce měkkého zastavení by během vypínání postupně snižovala čerpadlo, čímž by se odstranil tlakový ráz, který způsobil vodní ráz.

●  Jednoduché digitální rozhraní skříní a připojení RS485 Modbus integrované přímo do vznikající sítě SCADA úřadu, což umožňuje hlášení poruch bez návštěv na místě.

●  Snížený zapínací proud znamenal, že stávající generátorová soustrojí (používaná při výpadcích sítě) mohla spustit stejná čerpadla bez problematického poklesu napětí, čímž se rozšířila efektivní záložní kapacita.

Nasazení

Během šesti měsíců bylo vyrobeno, továrně otestováno a instalováno ve stávajících čerpacích stanicích dvacet standardizovaných skříní softstartéru (hodnota 45 až 160 A). Každá skříň obsahovala hlavní jistič, softstartér s přemosťovacím stykačem, elektronické nadproudové relé, komunikaci Modbus a kryt IP54 odolný proti dešti. Uvedení do provozu zahrnovalo jednoduché zadání parametrů pro čas rampy a proudový limit a připojení jediného kabelu Modbus ke vzdálené koncové jednotce stanice.

Výsledky

●  Poruchy síťového napětí způsobené spouštěním čerpadla byly eliminovány. Od rekonstrukce nebyly zaznamenány žádné další výpadky rozvodny.

●  Opravy potrubí se v prvním roce snížily o více než 80 %, protože vodní rázy během spouštění a zastavování byly eliminovány profilováním měkkého rozběhu a zastavení.

●  Výměny ložisek čerpadla a těsnění vykázaly měřitelný pokles v důsledku hladkého spouštění s nízkým točivým momentem.

●  Provedení bypassu zajistilo, že elektrárny zůstaly chladné, a to i při delším běhu čerpadel s vysokou spotřebou; nedošlo k žádným poruchám chlazení skříně.

●  Orgán nyní přijímá stav spuštění/zastavení v reálném čase, spouštěcí proud a protokoly poruch z každé stanice na svém SCADA, což umožňuje prediktivní reakci namísto nouzových volání.

●  Po roce úřad rozšířil program na deset dalších stanic a přijal skříň softstartéru jako svůj standard pro všechny projekty modernizace DOL-to-soft.
