Ovládací panel HVAC

Každý ovládací panel HVAC je navržen podle specifických požadavků mechanického systému, kterým se řídí – ať už jde o jednu zabalenou vzduchotechnickou jednotku, chladicí zařízení s více čerpadly a chladicími věžemi nebo systém řízení zóny VAV pro celou budovu. Kryt panelu pojme kompletní elektrickou infrastrukturu: izolaci příchozího napájení, ochranu obvodu, spouštěče motorů (přímé zapojení, hvězda-trojúhelník, softstartéry nebo pohony s proměnnou frekvencí), řídicí relé, bezpečnostní blokování a vyhrazený ovladač – obvykle PLC nebo DDC – se svorkami snímače pole pro vstupy teploty, vlhkosti, tlaku, průtoku a kvality vzduchu. Dotyková obrazovka HMI nebo klávesnice namontovaná na dveřích poskytuje operátorům viditelnost systému v reálném čase a ovládání parametrů. Konektivita přes BACnet, Modbus nebo Ethernet/IP umožňuje bezproblémovou integraci se systémy správy budov (BMS). Stupeň krytí od IP42 do IP65 je vhodný pro vnitřní mechanické prostory, střešní platformy a exponovaná venkovní místa. Komplexní schémata ochrany pokrývají zkrat, přetížení, ztrátu fáze, podpětí/přepětí a zemní svod v každém okruhu, s povinnými bezpečnostními blokováními pevně zapojenými pro vypnutí požárního poplachu, ochranu proti zamrznutí a ochranu proti proudění vzduchu. Je zachována plná shoda s IEC 61439-1/2, IEC 60364 a regionálními normami elektrické bezpečnosti.

Ideální aplikace

Od jediného klimatizačního zařízení až po centrální závod v celém areálu poskytují HVAC ovládací panely centralizovanou elektrickou inteligenci, která udržuje mechanické systémy v chodu bezpečně, efektivně a v koordinaci s širší sítí automatizace budov.

Komerční kancelářské budovy a projekty se smíšeným využitím

Velké kancelářské věže, nákupní centra a komplexy se smíšeným využitím provozují několik vzduchotechnických jednotek, chladičů, chladicích věží a ventilačních zón. Ovládací panely HVAC centralizují ovládání a ochranu každého mechanického balíčku – panel AHU, který řídí přívodní a vratné ventilátory, chladicí spirály, tlumiče ekonomizéru a stav filtru, nebo panel chladicího zařízení sekvenující více kompresorů, primárních a sekundárních čerpadel a ventilátorů chladicí věže. Integrace s BMS budovy přes BACnet/IP nebo Modbus umožňuje správcům zařízení monitorovat a nastavovat všechny systémy z centrální pracovní stanice.

Průmyslová a výrobní zařízení

Továrny, zpracovatelské závody a sklady často vyžadují vyhrazené větrání a chlazení procesu oddělené od komfortní klimatizace. Ovládací panely v těchto prostředích řídí vysoce výkonné odsávací ventilátory, jednotky doplňování vzduchu, systémy sběru prachu a procesní chladiče. Řízení na bázi PLC s průmyslovými komunikačními protokoly podporuje komplexní logiku vzájemného blokování – jako je koordinace ventilace s provozem výrobní linky nebo odsávání procesní pece. Odolné skříně se zvýšenou ochranou proti prachu a vlhkosti zvládají náročné okolní podmínky.

Datová centra a kritická zařízení

Chlazení datového centra je kritickou funkcí 24/7. Ovládací panely HVAC, které řídí vzduchotechnické jednotky v počítačových místnostech (CRAH), klimatizační jednotky počítačových místností (CRAC), čerpadla chlazené vody a ventilátory kondenzátoru jsou navrženy s ohledem na redundanci a spolehlivost. Dvojitý vstup napájení, integrace automatického přepínače a výstupy alarmu zabezpečené proti selhání zajišťují, že chlazení pokračuje i při poruchách v síti. Vysoce přesné řízení teploty a vlhkosti s připojením Modbus/BACnet k platformě pro správu infrastruktury datového centra (DCIM) poskytuje monitorování prostředí v reálném čase.

Nemocnice a zdravotnická zařízení

Operační sály, izolační místnosti, čisté prostory a obecná oddělení vyžadují specifické vztahy kvality vzduchu, teploty, vlhkosti a tlaku. Ovládací panely HVAC ve zdravotnických zařízeních řídí tato přesná prostředí. Kritické funkce alarmu – vysoká/nízká teplota, odchylky vlhkosti, ztráta proudění vzduchu a stav filtru – jsou pevně připojeny k systému přivolání sestry nebo centrálního monitorovacího systému v budově. Panely jsou navrženy pro snadnou údržbu a obsahují izolační zařízení umožňující servis bez vypnutí systému.

Hotely, resorty a pohostinství

Pohodlí hostů je prvořadé. Ovládací panely HVAC řídí centrální chladicí zařízení, kotelní systémy, vzduchotechnické jednotky obsluhující veřejné prostory a zónové ovladače fan-coilových jednotek v patrech pro hosty. Předprogramované plány založené na obsazenosti snižují spotřebu energie během období nízké obsazenosti a zároveň zajišťují, že pokoje pro hosty dosáhnou nastavených hodnot komfortu v době příjezdu.

Vzdělávací kampusy a institucionální budovy

Univerzitní budovy, školy a vládní zařízení rozmístěné v různých strukturách těží ze standardizovaných platforem ovládacích panelů HVAC. Mechanická místnost každé budovy je obsluhována vyhrazenými panely pro VZT jednotky, čerpadla a koncové jednotky, všechny propojené sítí zpět do systému BMS v celém areálu. Tento přístup zjednodušuje školení údržby a správu náhradních dílů.

Technický hluboký ponor

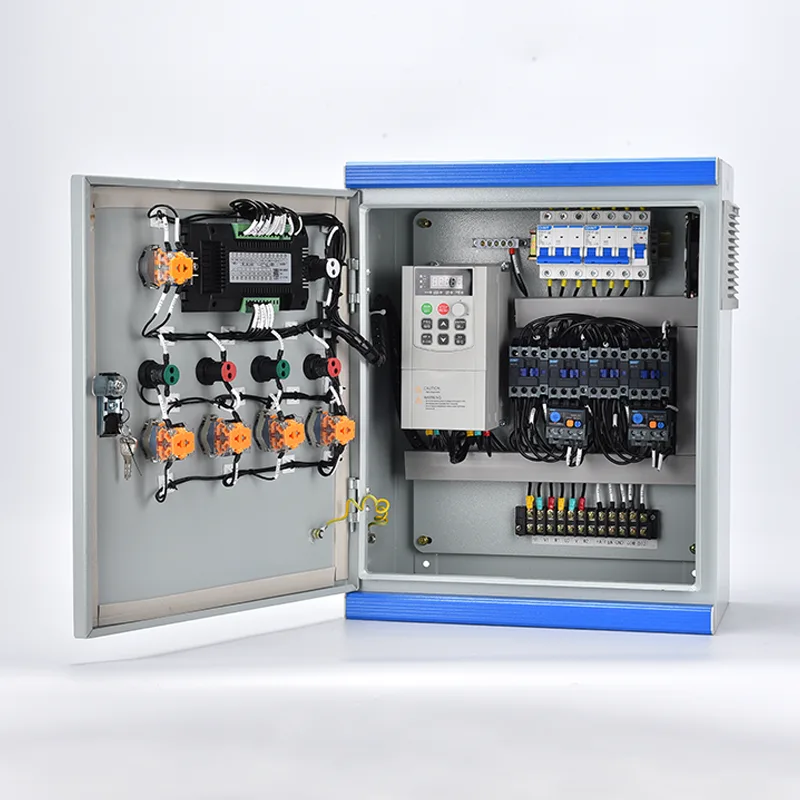

Ovládací panely HVAC jsou navrženy jako komplexní sestavy pro rozvod energie, řízení motoru a automatizaci – každá je navržena na zakázku tak, aby odpovídala rozvrhu mechanického zařízení a sekvencím provozu.

Distribuce energie a ochrana obvodů

Vstupní sekce přijímá třífázové napájení (typicky 400 V/480 V, 50/60 Hz) přes uzamykatelný hlavní odpojovač nebo jistič, s odolností proti zkratu vypočtenou pro dostupný poruchový proud v místě. Distribuce po proudu je organizována podle funkce zařízení: samostatné větve pro ventilátory, čerpadla, kompresory a řídicí okruhy. Ochrana motorového obvodu je zajištěna tepelně-magnetickými jističi nebo pojistkovými odpojovači přizpůsobenými proudu motoru při plném zatížení, s nadproudovými relé (elektronickými nebo tepelnými) poskytujícími vypínací křivky IEC třídy 10/20/30. Řídicí výkon – obvykle 24VAC, 24VDC nebo 230VAC – je odvozen od vyhrazeného řídicího transformátoru s nezávisle jištěnými sekundárními obvody, izolujícími řídicí elektroniku od přechodových jevů na straně napájení.

Způsoby řízení a spouštění motoru

V závislosti na velikosti motoru, požadavcích na rozběhový moment a toleranci mechanického systému vůči zapínacímu proudu panel obsahuje vhodnou metodu spouštění:

●  Direct-on-line (DOL) : pro menší ventilátory a čerpadla do přibližně 7,5 kW

●  Hvězda-trojúhelník : pro středně výkonné motory, kde je vyžadován snížený startovací proud

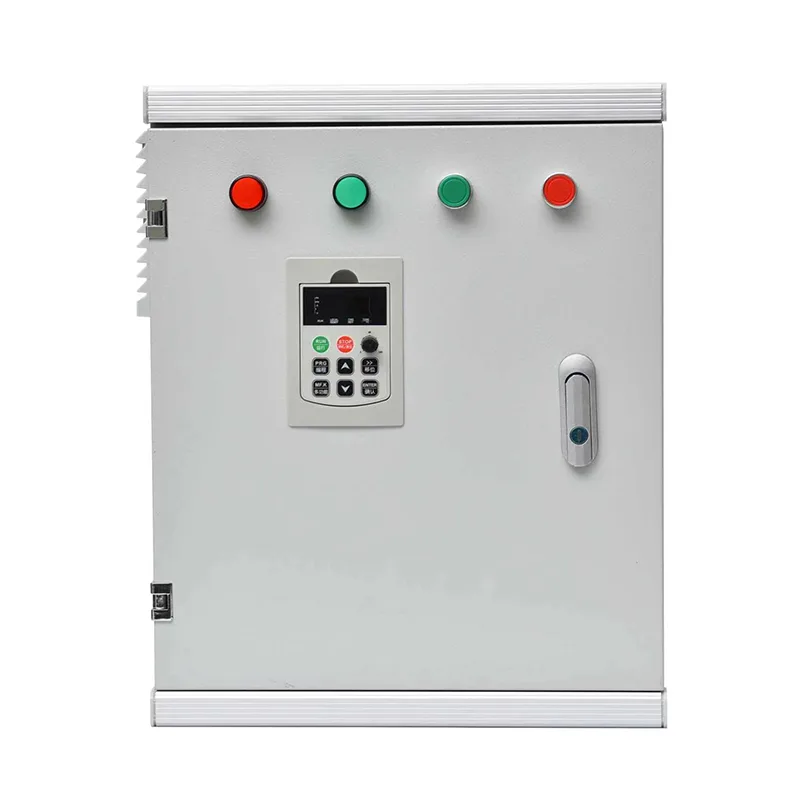

●  Softstartér : pro čerpadla a ventilátory, kde plynulý náběh eliminuje vodní rázy nebo prokluzování pásu

●  Pohon s proměnnou frekvencí (VFD): pro aplikace vyžadující modulaci rychlosti na základě požadavku – jako jsou ventilátory přívodu AHU řízené statickým tlakem v potrubí nebo sekundární čerpadla chlazené vody reagující na rozdíl tlaku v okruhu

Frekvenční měniče jsou specifikovány s vestavěným zmírňováním harmonických (stejnosměrné meziobvodové tlumivky) a výstupními dV/dt filtry tam, kde délky kabelů překračují limity výrobce. Všechny měniče jsou nakonfigurovány pro sériovou komunikaci s řídicí jednotkou panelu pro referenci otáček a zpětnou vazbu stavu.

Platforma řadiče: PLC vs. DDC

Architektura řízení se vybírá na základě složitosti aplikace a požadavků na integraci:

●  Řídicí prvky DDC jsou typické pro komerční aplikace HVAC integrující se do BMS prostřednictvím nativního BACnet MS/TP nebo BACnet/IP. Předprogramované knihovny aplikací pokrývají standardní sekvence AHU, chladiče a kotle.

●  Řízení na bázi PLC je určeno pro průmyslová prostředí, složité multikompresorové sekvenování nebo tam, kde se systém musí propojit se zařízeními, které nejsou HVAC, jako jsou technologické stroje. Platformy PLC podporují žebříkovou logiku, funkční bloky nebo strukturované textové programování s komunikací Profinet, Ethernet/IP nebo Modbus TCP.

●  Obě platformy provádějí definovanou sekvenci operací: časové plány, smyčky PID teploty/tlaku, sekvence spuštění/zastavení, generování alarmů a protokolování doby běhu.

Rozhraní senzoru a kabeláž pole

Vyhrazené svorkovnice slouží k připojení provozních kabelů od teplotních snímačů (termistory NTC, RTD, 4-20 mA), tlakových převodníků a spínačů, snímačů vlhkosti, spínačů pro kontrolu průtoku vzduchu namontovaných v potrubí, diferenciálních tlakových spínačů pro stav filtru a zpětnovazebních signálů ventilů/pohonů. Všechny analogové vstupy jsou filtrovány a chráněny proti indukovaným přechodovým jevům. Digitální vstupy jsou jednotlivě izolovány pomocí optočlenů nebo vložených relé. Porucha senzoru je detekována a signalizována pomocí konfigurovatelných záložních strategií – například výchozí nastavení ventilátoru s pevnou rychlostí při ztrátě senzoru tlaku v potrubí.

HMI a rozhraní operátora

Barevná dotyková obrazovka HMI namontovaná na dveřích (obvykle 7palcová nebo větší) nebo samostatné LED indikátory a tlačítka poskytují místní rozhraní operátora. HMI zobrazuje grafiku stavu systému v reálném čase – teplotu, vlhkost, tlak, dobu provozu zařízení, trendy spotřeby energie – s uživatelsky konfigurovatelnými ovládacími panely. Úpravy parametrů jsou chráněny heslem s více úrovněmi přístupu (operátor, supervizor, technik). Oznámení alarmu zahrnuje protokolování událostí s časovým razítkem se sledováním potvrzení. U panelů s integrovaným systémem BMS může HMI sloužit spíše jako nástroj pro místní ovládání a uvádění do provozu než jako primární denní rozhraní.

Bezpečnostní blokování a ochranná logika

Kritické bezpečnostní funkce jsou implementovány v pevné logice nezávislé na řídicí jednotce, což zajišťuje bezpečný provoz i v případě selhání procesoru:

●  Rozhraní požárního poplachu: beznapěťový kontaktní vstup z ústředny EPS vynutí vypnutí AHU a uzavření klapky

●  Ochrana proti zamrznutí: nízkoteplotní termostat na vodních spirálách vypne jednotku a otevře ventil, aby se zabránilo prasknutí spirály

●  Prověření průtoku vzduchu: Diferenční tlakový spínač v proudu vzduchu zabraňuje zapnutí elektrického nebo plynového ohřívače bez ověřeného průtoku vzduchu

●  Vysokotlaké a nízkotlaké spínače chladiva chrání kompresory

●  Seismické a vibrační spínače tam, kde to vyžadují místní předpisy

Všechna bezpečnostní blokování jsou zapojena do vypínacího obvodu hlavního ovládacího relé nebo bezpečnostního PLC, což zajišťuje okamžité a bezpodmínečné vypnutí.

Konstrukce krytu a životního prostředí

Skříň panelu je vyrobena z 1,5 mm až 2,0 mm galvanicky pozinkovaného nebo nerezového plechu s práškovým nástřikem. Mezi běžné hodnocení patří:

●  IP42/IP43 pro vnitřní mechanické prostory s čistým prostředím s řízenou teplotou

●  IP54/IP55 pro místnosti s vybavením, střešní kryty závodů nebo poloexponovaná místa

●  IP65 pro venkovní instalace vystavené dešti, prachu a přímému slunci

Aktivní řízení teploty – filtrovaná nucená ventilace s termostatickým ovládáním ventilátoru – je zahrnuto pro panely s hustotou VFD nebo pro prostředí s vysokým okolním prostředím. Pro venkovní skříně je specifikován kryt sluneční clony, antikondenzační ohřívač a nerezové kování odolné proti korozi.

Komunikace a integrace BMS

Komunikační brány překládají protokol řídicí jednotky do páteřní sítě BMS zařízení. K dispozici jsou nativní BACnet (MS/TP nebo IP), Modbus RTU/TCP a volitelné adaptéry LonWorks nebo Ethernet/IP. Všechny monitorované body – teploty, tlaky, průtoky, stav zařízení, provozní hodiny, energetická data a stavy alarmů – jsou viditelné pro BMS. Vzdálené nastavení požadované hodnoty a správa harmonogramu umožňují centralizovanou optimalizaci energie v celém portfoliu budov.

Vlastnosti energetické účinnosti

Volitelné integrované měření spotřeby měří spotřebu na úrovni panelu nebo jednotlivé zátěže. Regulátor může provádět sekvence optimalizace energie, jako je volné chlazení ekonomizérem, ventilace řízená podle potřeby (na bázi CO2), optimální start/stop a reset teploty chlazené vody na základě venkovních podmínek – snížení roční spotřeby energie HVAC o 15 % až 25 % ve srovnání s regulací s pevnými parametry.

4. Často kladené otázky

Q1: Je ovládací panel HVAC standardní produkt nebo je navržen na míru pro každý projekt?

Každý panel je navržen na zakázku tak, aby odpovídal harmonogramu mechanického vybavení projektu, pořadí operací a seznamu elektrické zátěže. Naši aplikační inženýři pracují z vašeho P&ID, datových listů zařízení a specifikací ovládání. Standardizované interní architektury a knihovny komponent zajišťují konzistentní kvalitu a zároveň vyhovují požadavkům specifickým pro danou lokalitu.

Q2: Jakou platformu ovladače používáte – PLC nebo DDC?

Nabízíme obojí a doporučíme vhodnou platformu na základě vašeho projektu. Regulátory DDC (nativní BACnet) vyhovují aplikacím komerčních budov s integrací BMS. PLC jsou určeny pro průmyslová zařízení, složité sekvence nebo tam, kde je vyžadována integrace s jinými zařízeními než HVAC. K dispozici je podpora více dodavatelů – spolupracujeme s předními značkami a můžeme dodat i alternativy pro otevřenou platformu.

Q3: Jaké zařízení HVAC může panel ovládat?

Naše panely jsou konfigurovány pro všechna běžná zařízení HVAC: vzduchotechnické jednotky (konstantní objem a VAV), zabalené střešní jednotky, chladicí zařízení (chlazené vzduchem a vodou), kotelní systémy, chladicí věže, čerpací systémy (primární, sekundární a terciární), fancoilové jednotky, ventilátory s rekuperací tepla a systémy pro odvod spalin a kouře. Standardní nabídkou jsou panely s více zařízeními spravující celou strojovnu.

Q4: Může se panel integrovat s naším stávajícím systémem správy budov?

Ano. K dispozici jsou komunikační protokoly včetně BACnet/IP, BACnet MS/TP, Modbus RTU, Modbus TCP a LonWorks. Během konstrukční fáze potvrdíme konkrétní protokol, přenosovou rychlost a seznam bodů, abychom zajistili bezproblémovou integraci plug-and-play s vaším BMS.

Q5: Jaké bezpečnostní normy a certifikace panely splňují?

Panely jsou navrženy a testovány podle IEC 61439-1/2 pro sestavy nízkonapěťových rozváděčů a ovládacích zařízení. Všechny komponenty nesou označení CE. K dispozici jsou další regionální certifikace (UL, UKCA atd.). Ke každému panelu je dodávána úplná dokumentace továrního přejímacího testu (FAT), včetně ověření obvodu, testování izolačního odporu, testování funkční sekvence a ověření bezpečnostního blokování.

Q6: Jak je panel testován před odesláním?

Každý panel prochází komplexním továrním akceptačním testem, který zahrnuje: ověření kabeláže z bodu do bodu, testování izolačního odporu (napájecí a řídicí obvody), úplné funkční testování všech motorových spouštěčů a pohonů, kontrolu I/O smyčky regulátoru, testování simulované posloupnosti operací podle schváleného popisu ovládání, testování HMI a komunikačního rozhraní a ověření funkce bezpečnostního blokování. S panelem je dodávána podrobná zpráva FAT.

Q7: Jaká údržba je nutná po instalaci?

Doporučená roční údržba zahrnuje: termovizi silových spojů k identifikaci uvolněných koncovek, kontrolu funkčnosti bezpečnostních blokování a nouzových zastavení, ověření kalibrace snímače, kontrolu chladicích ventilátorů a stavu filtrů a celkové čištění vnitřních částí skříně. Všechny komponenty jsou přístupné předními dveřmi; kritické náhradní díly, jako jsou pojistky a cívky stykače, jsou uvedeny v dodané příručce pro údržbu.

Q8: Můžete podpořit uvedení do provozu v terénu?

Podpora vzdáleného uvedení do provozu prostřednictvím videohovoru je součástí každého panelu. Služby zprovoznění na místě a integrace BMS lze zajistit v závislosti na umístění a rozsahu projektu.

Nový terminál mezinárodního letiště – nasazení ovládacího panelu HVAC

Pozadí

Významné mezinárodní letiště na Středním východě postavilo nový terminál pro cestující, aby vyhovělo rostoucím kapacitním požadavkům. Terminál o rozloze více než 700 000 metrů čtverečních vyžadoval komplexní infrastrukturu HVAC pro udržení pohodlí cestujících v odletových halách, příletových halách, maloobchodních zónách, saloncích a prostorách pro manipulaci se zavazadly při extrémních venkovních teplotách dosahujících 50 °C.

Výzva

Mechanický návrh specifikoval centrální chladicí jednotku s 12 vodou chlazenými odstředivými chladiči, 48 vzduchotechnickými jednotkami o výkonu od 15 kW do 160 kW, četnými sadami čerpadel chlazené vody (primární a sekundární), ventilátory chladicí věže, ventilátory s rekuperací energie a vyhrazenou ventilací pro uzavřené prostory pro manipulaci se zavazadly a provozy. Veškeré vybavení bylo rozmístěno na více mechanických podlažích a střešních krytech závodu.

Dodavatel elektro projektu čelil složitému harmonogramu výstavby. Výroba jednotlivých ovládacích panelů pro každý kus zařízení na místě by vyžadovala velký počet elektrikářů na místě po delší dobu, zaváděla by se kvalitativní rozdíly a hrozilo by chybné koordinování mezi subdodavateli elektroinstalace a řízení. Provozovatel letiště také nařídil plnou integraci BACnet s podnikovým BMS zařízení pro centralizované řízení energie a prediktivní údržbu.

Proč továrně navržené ovládací panely HVAC?

Projektový tým se rozhodl pořídit všechny ovládací panely HVAC jako továrně navržené, předem otestované sestavy. Rozhodující byly výhody:

●  Každý panel byl navržen na základě harmonogramu mechanického vybavení a pořadí operací konzultanta pro ovládání, což zajistilo individuální shodu mezi každým panelem a jemu přiděleným zařízením.

●  Veškerý vnitřní rozvod napájení, ochrana motoru, VFD, řídicí kabeláž, logika PLC/DDC a konfigurace HMI byly před odesláním plně smontovány a otestovány v továrně – zkrácení času na místě montáže panelu, připojení vstupního napájení a ukončení kabelů snímačů pole.

●  Komunikační brána BACnet byla předkonfigurována a úplný seznam bodů byl dodán integrátorovi BMS ještě před doručením panelů, což eliminovalo zdlouhavé ladění provozních protokolů.

●  Bezpečnostní blokování – vypnutí požárního poplachu, ochrana proti zamrznutí výměníků chlazené vody, blokování pro zajištění proudění vzduchu pro elektrické ohřívače – byly pevně zapojeny v továrně s dokumentovaným ověřením a splňují přísné bezpečnostní požadavky letištních úřadů.

●  Konzistentní panelový design všech 48 jednotek zjednodušil školení operátorů a skladování náhradních dílů pro tým údržby letiště.

Nasazení

Bylo vyrobeno a dodáno 86 HVAC ovládacích panelů – pokrývajících chladiče, čerpadla, vzduchotechnické jednotky a systémy rekuperace energie. Velikosti panelů se pohybovaly od kompaktních skříní pro montáž na stěnu pro malé ventilační jednotky až po vícedílné podlahové skříně pro 160kW AHU s integrovanými VFD. Všechny panely obsahovaly komunikační brány BACnet/IP a dotykové obrazovky HMI namontované na dveřích pro přístup místního operátora. Panely byly dodány předem naprogramované a otestované na FAT, s dokumentací každého panelu včetně schémat zapojení, logických výstupů regulátoru a certifikátů FAT.

Výsledky

●  Doba uvedení do provozu na místě byla zkrácena přibližně o 50 % ve srovnání s odhady rozpočtu založenými na tradičních panelech vyrobených na místě, což terminálu pomohlo dodržet termín otevření.

●  Tovární program FAT během předběžného testování identifikoval a napravil 12 konfliktů sekvenční logiky – problémy, které by se jinak objevily při nákladném odstraňování problémů na místě.

●  Plné integrace BACnet s letištním BMS bylo dosaženo do tří týdnů od uvedení panelu do provozu, přičemž všech 86 panelů hlásilo provozní data a přijímalo příkazy dohledu.

●  V prvním roce provozu umožnila data zaznamenaná BMS týmu zařízení optimalizovat plány resetování teploty chlazené vody a dosáhnout 12% snížení spotřeby energie chladicího zařízení ve srovnání s původním návrhem.

●  Dodavatel údržby letiště oznámil minimální opravné práce, přičemž připsal standardizovaný návrh panelu a komplexní dokumentaci pro efektivní seznámení týmu.
