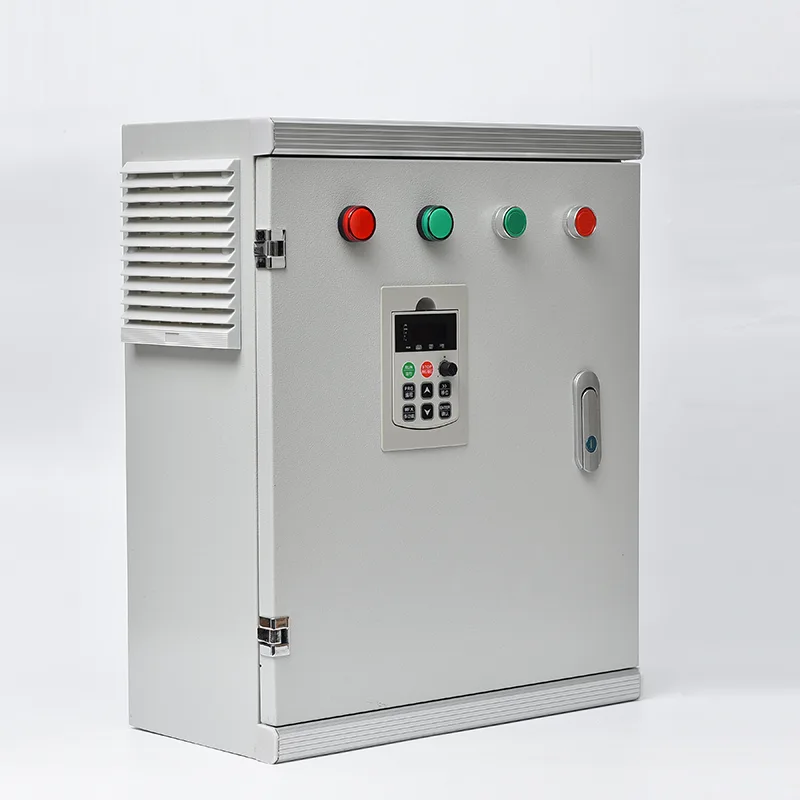

Inteligentní řídicí jednotka zavlažování

Řídicí jednotka integruje PLC nebo vyhrazený ovladač zavlažování, jističe, stykače čerpadel nebo VFD, výstupní svorky ventilu, řídicí transformátor a přepěťovou ochranu v jediném krytu pro montáž na stěnu nebo na podlahu. Přijímá vstupy ze snímačů půdní vlhkosti, srážkoměrů, snímačů teploty a vlhkosti, průtokoměrů a tlakových vysílačů a poté provádí naprogramované zavlažovací plány napříč konfigurovatelnými zónami – obvykle 4 až 120 solenoidových ventilů v závislosti na modelu – buď postupně, nebo v překrývajících se skupinách. Logika spouštění čerpadla zajišťuje, že se hlavní čerpadlo nebo pomocné čerpadlo zapne před otevřením jakéhokoli ventilu a vypne se po uzavření všech ventilů, čímž se zabrání chodu nasucho a tlakovým rázům. Integrovaný komunikační modul 4G/LoRa/Wi-Fi přenáší terénní data a provozní stav v reálném čase do cloudové platformy, kde si pěstitelé mohou prohlížet historii zavlažování, upravovat plány a přijímat poruchová hlášení prostřednictvím aplikace pro chytré telefony nebo webového panelu. Volitelně je k dispozici vícekanálové řízení hnojení, které umožňuje přesné dávkování kapalného hnojiva nebo kyseliny pomocí konfigurovatelných vstřikovacích čerpadel na základě cílových hodnot EC a pH. Skříň je vyrobena z pozinkované nebo nerezové oceli s práškovým nátěrem odolným vůči povětrnostním vlivům, s krytím IP55 nebo vyšším pro venkovní instalaci. Kompatibilita solárního napájení se záložní baterií je k dispozici pro lokality mimo síť, zatímco standardní modely střídavého proudu pokrývají jednofázové nebo třífázové napájení 110 V až 415 V.

Ideální aplikace

Od malých zahradnických tunelů až po rozsáhlé ovocné sady, Smart Irigation Control Box nahrazuje manuální zavlažování a odhady automatickým, senzorem řízeným hospodařením s vodou, které reaguje na to, co plodina skutečně potřebuje.

Zemědělské zavlažování a pěstování plodin na Broadacre

Velké polní plodiny, sady a vinice těží z vícezónového automatizovaného zavlažování, které řídí desítky solenoidových ventilů po celém pozemku. Řídicí jednotka sekvenuje zóny jednu po druhé, aby udržoval stabilní tlak v systému a zároveň dodává vodu podle prahových hodnot vlhkosti půdy, fáze růstu plodin a údajů o místní evapotranspiraci. Integrace průtokoměru poskytuje v reálném čase potvrzení, že každý zavlažovací cyklus dodal zamýšlený objem, okamžitě signalizuje ucpání nebo prasknutí potrubí.

Skleníkové a chráněné plodiny

Skleníkové prostředí vyžaduje přesnou kontrolu vody a živin v omezeném pěstebním prostoru. Řídicí jednotka se integruje s okolními senzory – teplota, vlhkost, intenzita světla a vlhkost substrátu – a spouští zavlažování na základě požadavků rostlin, nikoli na základě pevných časovačů. Vícekanálové fertigační injektory dávkují kapalné hnojivo a regulátory pH pod uzavřenou regulací EC/pH, což zajišťuje, že každá plodina obdrží přesnou recepturu živin ve správné koncentraci. Vzdálený přístup umožňuje pěstitelům monitorovat několik skleníkových zátok z jednoho chytrého telefonu.

Krajina a obecní zeleň

Parky, sportovní hřiště, golfová hřiště a terénní úpravy u silnic provozované obecními úřady vyžadují spolehlivé, programovatelné zavlažování napříč rozptýlenými lokalitami. Řídicí jednotka řídí několik elektromagnetických ventilových stanic podle časového plánu nebo plánu spouštěného senzorem, přičemž vstup dešťového senzoru automaticky pozastaví zavlažování během vlhkého počasí, aby se zabránilo plýtvání vodou. 4G konektivita umožňuje centralizovanou správu z městského operačního střediska, což snižuje potřebu servisních čet navštěvovat každé místo.

Odlehlé farmy na solární pohon

Mnoho zemědělských míst postrádá spolehlivou síťovou elektřinu. Řídicí jednotka může být konfigurována s polem solárních panelů, baterií a nízkopříkonovými stejnosměrnými výstupy elektromagnetických ventilů s aretací pro plně autonomní provoz mimo síť. Řídicí jednotka řídí spouštění čerpadla (ze solárního vrtu nebo napájení nádrže), zónové řazení ventilů a přenos dat – to vše napájeno fotovoltaickým systémem na místě.

Zahradnictví, školky a speciální plodiny

Kontejnerové školky, farmy na pěstování bobulí a provozy s řezanými květinami často zavlažují malé zóny různými typy plodin, z nichž každá vyžaduje odlišný režim zavlažování. Řídicí jednotka podporuje naprogramované plány pro zónu s nezávislými časy spuštění, trváním běhu a fertigačními recepturami. Potlačení na základě půdní vlhkosti zabraňuje nadměrnému zalévání citlivých plodin, zatímco sekvence protimrazových postřikovačů mohou být spouštěny prahovými hodnotami teplotního senzoru.

Zavlažovací oblasti a komunální schémata

V regionech, kde je voda přidělována podle objemu nebo času jednotlivým pěstitelům, řídicí jednotka podporuje ověření uživatele pomocí IC karty nebo RFID pro měření zemědělské vody. Spotřeba každého uživatele je zaprotokolována a nahrána do platformy pro správu, což umožňuje přidělování vody na základě poplatků, roční limity odběru a automatické vypnutí čerpadla při překročení kvót.

3.Technický hloubkový ponor

Smart Irrigation Control Box kombinuje sekvenování založené na PLC, vícesnímačové vstupní zpracování a řízení napájení na průmyslové úrovni do jediného továrně testovaného krytu, který poskytuje spolehlivou automatizaci bezobslužného zavlažování v různých provozních podmínkách.

Jádro řadiče a programovací logika

Řídicí jednotka je postavena na průmyslovém PLC nebo vyhrazeném ovladači zavlažování s konfigurovatelnými I/O. Řídicí jednotka provádí zavlažovací programy, které definují, které zóny se aktivují, v jakém pořadí, na jak dlouho a za jakých podmínek spuštění. Možnosti plánování zahrnují časové (konkrétní dny a časy), senzorové (prahová vlhkost půdy, detekce deště) a intervalové (každých N hodin nebo dní). Ovladač také řídí logiku spouštění čerpadla: relé hlavního čerpadla se sepne dříve, než se nabudí první solenoid ventilu, a zůstane sepnuto, dokud se nezavře poslední ventil, plus nastavitelná doba doběhu pro propláchnutí hlavního potrubí. Toto řazení zabraňuje otevření ventilu proti suchému čerpadlu, eliminuje vodní rázy při náhlých startech a zastaveních a chrání čerpadlo před mrtvou hlavou. Pro vícezónový provoz umožňuje nastavitelné mezizónové zpoždění stabilizaci tlaku v systému mezi ventilovými přechody.

Vstup senzoru a monitorování prostředí

Řídicí jednotka přijímá řadu vstupů polních senzorů: analogové signály 4–20 mA nebo 0–10 V ze sond půdní vlhkosti, snímačů tlaku a průtokoměrů; digitální impulsní vstupy z průtokoměrů a srážkoměrů; digitální vstupy pro zapnutí/vypnutí z plovákových spínačů a tlakových spínačů; a RS485 Modbus RTU data z víceparametrových půdních senzorů měřících vlhkost, teplotu a elektrickou vodivost. Regulátor nepřetržitě skenuje všechny vstupy a porovnává naměřené hodnoty s uživatelem definovanými prahovými hodnotami. Pokud vlhkost půdy klesne pod cílovou hodnotu, spustí se zavlažování. Pokud jsou detekovány srážky, plánované zavlažování je pozastaveno. Pokud se průtok odchyluje od očekávaného rozsahu, je generován alarm přerušení potrubí nebo zablokovaného emitoru. Všechna data senzoru jsou označena časovým razítkem a protokolována pro analýzu trendů.

Ovládací výstupy ventilů a čerpadel

Výstupy ventilů jsou typicky 24 V AC nebo 12 V DC, kompatibilní se standardními irigačními solenoidovými ventily. Konfigurace výstupu podporuje jak AC přidržovací solenoidy (okamžitý impuls k otevření/zavření), tak DC západkové solenoidy pro nízkopříkonové off-grid aplikace. Výstupy čerpadla jsou reléové kontakty dimenzované pro cívku stykače motoru čerpadla nebo příkaz spuštění VFD. Pro místa používající čerpadla s proměnnými otáčkami poskytuje analogový výstup 4–20 mA nebo 0–10 V rychlostní referenci k VFD na základě tlaku v systému nebo požadavku na průtok. Každý výstup je samostatně jištěn a opticky izolován od řídicí jednotky, aby se zabránilo poškození procesoru chybami v provozním zapojení.

Komunikace a vzdálená správa

Ovládací box obsahuje 4G celulární modem, modul LoRa, rozhraní Wi-Fi nebo ethernetový port v závislosti na infrastruktuře místa. Data jsou přenášena do cloudové platformy pomocí protokolu MQTT nebo HTTP. Platforma poskytuje webový řídicí panel a aplikaci pro chytré telefony (iOS a Android) pro monitorování všech připojených senzorů a výstupů v reálném čase, vzdálené nastavení časového plánu, ruční ovládání jednotlivých ventilů nebo čerpadel, upozornění na alarm prostřednictvím zprávy push nebo SMS a grafy historických dat o vlhkosti půdy, průtoku, tlaku a zavlažování. U míst se stávajícím systémem SCADA ovladač podporuje Modbus RTU přes RS485 nebo Modbus TCP, čímž zpřístupňuje všechny I/O body a konfigurační parametry pro přímou integraci bez cloudové vrstvy.

Fertigace Integrace

Když je zahrnut volitelný fertigační modul, řídí řídicí jednotka jeden až čtyři vstřikovací kanály, každý s vyhrazeným dávkovacím čerpadlem nebo Venturiho injektorem. Ovladač monitoruje průtokoměr hlavního potrubí zavlažování, aby vypočítal požadovanou rychlost vstřikování na základě cílového poměru hnojiva, a poté moduluje dávkovací čerpadlo, aby se udržela nastavená hodnota. V konfiguracích řízených EC/pH poskytují senzory v hlavním nebo vratném potrubí zavlažování zpětnou vazbu a regulátor upravuje rychlost vstřikování pomocí smyčky PID, aby se koncentrace živin a pH udržely v definovaných pásmech. Ovládací výstupy míchadla udržují v zásobních nádržích hnojiva směs.

Napájení a konfigurace mimo síť

Standardní ovládací skříňka funguje z jednofázového napájení 110–240 VAC nebo třífázového napájení 380–415 VAC. Řídicí transformátor poskytuje 24 VAC/VDC pro výstupy regulátoru a ventilů. Konfigurace Off-grid integrují MPPT solární regulátor nabíjení, FV pole (typicky 300 W až 1 000 W) a baterii s hlubokým cyklem (12 V nebo 24 V). Ovladač monitoruje stav nabití baterie a může snížit nekritické zatížení nebo odložit plánované zavlažování, pokud napětí baterie klesne na uživatelsky definovaný práh nízké spotřeby. Elektromagnetické ventily s aretací DC, které spotřebovávají energii pouze během momentálního impulzu otevření/zavření, jsou určeny pro solární zařízení, aby se minimalizovaly požadavky na kapacitu baterie.

Uzavření a ochrana životního prostředí

Skříň je vyrobena z 1,5–2,0 mm pozinkovaného ocelového plechu nebo nerezové oceli třídy 304 s práškovým lakem odolným proti UV záření. Standardní krytí IP55 je vhodné pro venkovní nástěnnou montáž nebo montáž na tyč na okraji zavlažované plochy. Pro prostředí náchylná k záplavám nebo prostředí s vysokou vlhkostí je k dispozici IP65. Pro instalace na přímém slunci v tropickém podnebí se doporučuje sluneční clona. Vstup kabelu je přes kompresní průchodky IP na základně skříně. Vnitřní ventilace je pasivní, s odvzdušňovacími vývody vyrovnávajícími tlak a vylučujícími vlhkost a hmyz. Všechny vnitřní desky plošných spojů jsou konformně potaženy, aby se zabránilo korozi způsobené vlhkostí a výpary zemědělských chemikálií. Přepěťová ochranná zařízení na příchozích silových a komunikačních linkách chrání před přechodovými jevy vyvolanými bleskem. Hlavní izolátor blokovaný dveřmi poskytuje bezpečný přístup pro údržbu. Regulátor ukládá všechny programy, plány a zaznamenaná data do energeticky nezávislé paměti, což zajišťuje nulovou ztrátu dat během přerušení napájení.

4. Často kladené otázky

Q1: K jakým typům senzorů lze řídicí skříňku připojit?

Ovládací box akceptuje: snímače půdní vlhkosti (tenziometrické, kapacitní nebo typu TDR s výstupem 4–20 mA, 0–10 V nebo Modbus RS485), srážkoměry (impulzní vstup), průtokoměry (pulzní nebo 4–20 mA), snímače tlaku (4–20 mA), snímače teploty a vlhkosti pro nádrže a snímače hladiny Modbus (4–2) a data meteostanice (přes Modbus z externí meteostanice nebo cloud API). Naši inženýři potvrdí kompatibilitu senzorů během specifikace projektu.

Q2: Kolik zavlažovacích zón může ovládat jeden ovládací box?

Standardní konfigurace podporují 4 až 24 drátových zón. Rozšiřující moduly umožňují škálování na 48, 72 nebo více zón. Pro velmi rozsáhlá nasazení mohou bezdrátové vzdálené terminálové jednotky komunikující přes LoRa ovládat další ventilové skupiny až několik kilometrů od hlavního ovládacího boxu, což umožňuje centralizovanou správu stovek zón v celém objektu.

Q3: Může ovládací skříň fungovat bez napájení ze sítě?

Ano. K dispozici je konfigurace off-grid s integrovaným MPPT solárním regulátorem nabíjení, FV panely a bateriovým úložištěm s hlubokým cyklem. Pro minimalizaci spotřeby energie se používají stejnosměrné západkové solenoidové ventily. Ovladač monitoruje stav baterie a odloží nekritické operace, pokud napětí klesne na práh nízké spotřeby. Tato konfigurace je široce používána na vzdálených farmách a pastvinách, kde je napájení ze sítě neekonomické.

Q4: Mohu ovládat zavlažovací systém ze svého smartphonu?

Ano. Ovládací skříňka přenáší data do cloudové platformy přes 4G, Wi-Fi nebo Ethernet. Můžete zobrazit vlhkost půdy v reálném čase, údaje o průtoku a stav ventilu; dálkově spustit nebo zastavit zavlažování; upravit plány a prahové hodnoty; a přijímat upozornění na alarm prostřednictvím zprávy push nebo SMS – to vše z doprovodné aplikace pro chytré telefony nebo webového panelu.

Q5: Jak řídicí jednotka zpracovává ochranu čerpadla?

Řídicí jednotka zařazuje spouštění čerpadla před otevřením kteréhokoli ventilu a zastavení čerpadla po uzavření všech ventilů, čímž se zabrání provozu se mrtvou hlavou. Pokud průtokoměr nezjistí žádný průtok navzdory běžícímu čerpadlu, spustí se alarm chodu nasucho a čerpadlo se vypne. Vstup tlakového senzoru umožňuje vysokotlakou a nízkotlakou ochranu proti vypnutí. Výstup čerpadla může být propojen se softstartérem nebo VFD pro větší motory.

Q6: Co se stane se zavlažováním, pokud dojde ke ztrátě komunikace?

Ovladač ukládá všechny programy a plány do lokální energeticky nezávislé paměti. Pokud dojde ke ztrátě komunikace s cloudovou platformou, řídicí jednotka pokračuje v provádění svého naprogramovaného plánu autonomně pomocí svých vnitřních hodin reálného času. Spouštěcí podmínky založené na senzorech (vlhkost půdy, srážkoměr) také nadále fungují. Po obnovení komunikace se data ve vyrovnávací paměti synchronizují s cloudem.

Q7: Může jeden ovládací box řídit zavlažování i hnojení?

Ano. Volitelný fertigační modul řídí jeden až čtyři vstřikovací kanály s vyhrazeným ovládáním čerpadla nebo Venturiho trubice. Dávkování může být založeno na čase, průtoku proporcionálním vstřikování nebo řízení EC/pH s uzavřenou smyčkou pomocí zpětné vazby ze senzorů v hlavním zavlažovacím potrubí. Výstupy míchadel udržují zásobníky hnojiva v suspenzi.

Q8: Jakou údržbu vyžaduje ovládací skříňka?

Běžná údržba je minimální: měsíční vizuální kontrola krytu a těsnění dveří, čtvrtletní kontrola těsnosti silových koncovek a roční funkční testování všech výstupů ventilů a vstupů čidel. Je-li instalován solární systém, je třeba čtvrtletně kontrolovat svorky baterie a hladinu elektrolytu (u zaplavených baterií). Samotný ovladač nemá žádné pohyblivé části a nevyžaduje žádnou plánovanou výměnu.

5.Operace ve velkém sadu — automatizované vícezónové zavlažování

Pozadí

Ovocnářský podnik v jižní Evropě obhospodařoval 180 hektarů sadů peckovin a citrusů ve zvlněném terénu. Zavlažování bylo čerpáno z několika vrtů a sdílené nádrže, distribuované sítí hlavních potrubí do přibližně 90 shluků solenoidových ventilů obsluhujících jednotlivé bloky sadu. Provoz probíhal zavlažování podle pevně stanovených časových plánů, které řídili ručně terénní pracovníci, kteří přes den a noc jezdili mezi bloky a otevírali a zavírali ventily.

Výzva

Ruční ovládání ventilu bylo pracné a nepřesné. Zavlažovače aplikovaly stejnou dobu běhu bez ohledu na kolísání vlhkosti půdy mezi bloky, což vedlo k nadměrnému zavlažování v zónách s převahou jílu a nedostatečnému zavlažování na písčitých hřebenech. Během vrcholného léta se tým snažil dokončit všechny naplánované sady do 24 hodin. Starty čerpadel byly často nekoordinované s polohami ventilů – ventily byly otevřeny před spuštěním čerpadla, což způsobilo vzduchové uzávěry a vodní rázy, které poškodily armatury hlavního potrubí. Čerpadla do vrtů na farmě také běžela proti zavřeným ventilům na konci směn a vypínala přetížení. Vstřikování hnojiva bylo řešeno samostatným manuálním Venturiho systémem bez záznamu aplikačních dávek na blok.

Pěstitel chtěl jediný integrovaný řídicí systém, který by mohl řídit všechny ventily, čerpadla a fertigaci, být monitorován na dálku a redukovat práci na zavlažování na roli dohledu.

Proč inteligentní řídicí boxy zavlažování?

Blokové uspořádání farmy naznačovalo centralizovanou architekturu: jedna hlavní ovládací skříňka v hale s čerpadly, která řídí všechna spouštění čerpadel a tlak v hlavním potrubí, s bezdrátovými vzdálenými koncovými jednotkami LoRa na každém seskupení satelitních ventilů, které komunikují zpět do hlavního ovladače. Tím se zamezilo protahování řídicích kabelů přes sad.

Řídicí jednotka byla nakonfigurována se šesti výstupními kanály čerpadla (čtyři vrty, dvě pomocná čerpadla), vstupem tlakového vysílače na hlavním potrubí, vstupy průtokoměru na každém výtlaku čerpadla pro ochranu proti chodu nasucho a sledování celkového průtoku a 90 bezdrátovými výstupy ventilů přes satelitní RTU. Byla nasazena síť pro monitorování půdní vlhkosti – šest vícehloubkových kapacitních sond v reprezentativních půdních zónách – připojených k regulátoru přes Modbus RS485.

Fertigace byla integrována prostřednictvím tří dávkovacích kanálů, každý s variabilním vstřikovacím čerpadlem řízeným logikou proporcionální průtoku. Řídicí jednotka monitorovala průtokoměr hlavního potrubí a upravovala rychlost vstřikování tak, aby byla zachována cílová koncentrace hnojiva bez ohledu na to, které bloky byly zavlažovány.

Programování bylo strukturováno podle sadových bloků, přičemž prahové hodnoty vlhkosti půdy určovaly, zda bude pro každý blok probíhat plánovaný zavlažovací cyklus. Vstup srážkoměru automaticky pozastavil veškeré plánované zavlažování na 24 hodin po 5 mm srážek. Všechna data byla přenášena do cloudové platformy prostřednictvím 4G, což manažerovi farmy poskytlo jeden řídicí panel pro celou operaci.

Nasazení

Dvě primární inteligentní řídicí jednotky zavlažování byly instalovány ve dvou hlavních přístřešcích s čerpadly s 16 bezdrátovými RTU LoRa rozmístěnými po sadu. Systém řídil šest čerpadel, 90 zavlažovacích ventilů a tři kanály pro hnojení. Energie byla dodávána ze sítě u čerpacích hal; RTU byly solárně napájeny s vnitřními bateriemi. Instalace a uvedení do provozu byly dokončeny během čtyř týdnů mimo období sklizně, se zachováním stávajících solenoidových ventilů a stykačů čerpadel.

Výsledky

●  Práce na zavlažování byla zredukována ze čtyřčlenného týmu v terénu na jednoho supervizora, který monitoruje cloudový řídicí panel a provádí občasné kontroly v terénu.

●  Spotřeba vody se v první celé sezóně snížila přibližně o 28 %, což bylo způsobeno blokovým plánováním půdní vlhkosti, které eliminovalo zbytečné zavlažování na těžších půdách.

●  Významně poklesly požadavky na údržbu související s čerpadlem: výpadky chodu nasucho byly eliminovány ochranou založenou na průtoku a poškozování armatur hlavního potrubí vodními rázy se zastavilo díky koordinovanému řazení čerpadlo-ventil.

●  Použití hnojiv bylo sníženo o 15 % díky injektáži úměrné průtoku, přičemž záznamy o aplikaci na blok se nyní automaticky zaznamenávají pro účely souladu a agronomické kontroly.

●  Ředitel farmy uvedl, že možnost zobrazit celý stav zavlažovacího systému na chytrém telefonu – zejména mimo pracovní dobu a víkendy – byla významnou provozní výhodou.
