Řídicí skříň dodávky vody s konstantním tlakem

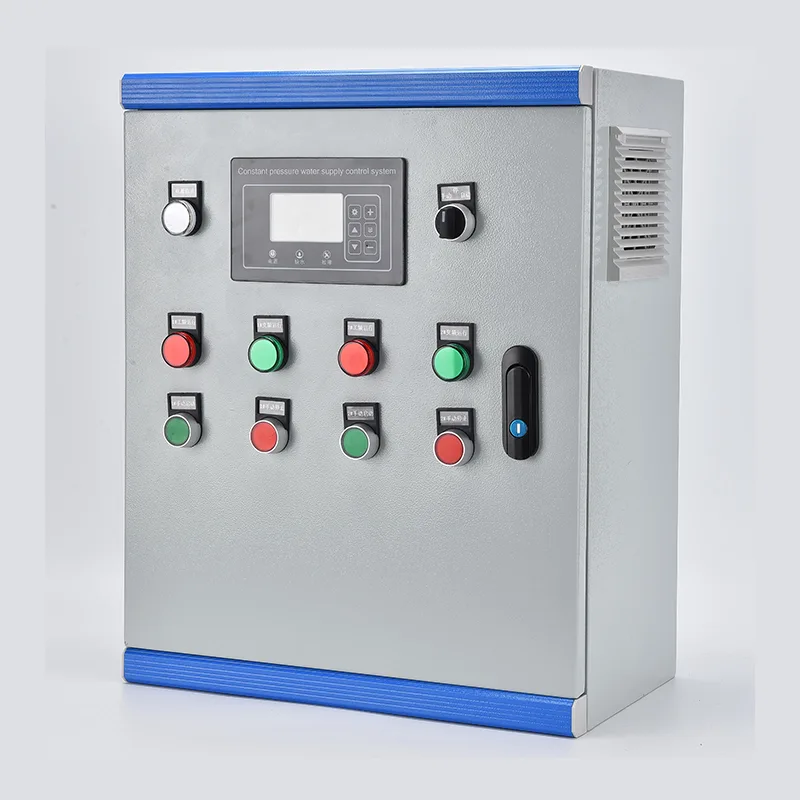

Řídicí skříň dodávky vody s konstantním tlakem integruje VFD, PLC nebo vyhrazený ovladač čerpadla, přívodní jističe, výstupní stykače na čerpadlo, řídicí transformátor a rozhraní snímače tlaku do jediné podlahové skříně. Jmenovité výkony se pohybují od 0,75 kW do 400 kW při třífázovém napětí 380–480 V. Tlakový senzor na hlavním sběrači dodává signál 4–20 mA do regulátoru, který nepřetržitě porovnává skutečný tlak s uživatelem definovanou požadovanou hodnotou a upravuje výstupní frekvenci VFD prostřednictvím PID smyčky tak, aby byla zachována regulace v rozmezí ±0,02 MPa. V systémech s více čerpadly pracuje vedoucí čerpadlo pod řízením VFD, zatímco zpožděná čerpadla jsou postupně spouštěna nebo vypínána podle kolísání poptávky. Pracovní rotace vyrovnává provozní hodiny všech čerpadel. Ochrana zahrnuje chod nasucho, přetížení, ztrátu fáze, zkrat a přetlak. Dotyková obrazovka HMI namontovaná na dveřích zobrazuje tlak v systému, stav čerpadla, frekvenci, protokoly poruch a energetická data. Komunikace přes Modbus RTU/TCP nebo volitelnou 4G cloudovou bránu umožňuje vzdálené monitorování a integraci SCADA. Skříň je vyrobena z pozinkované oceli s práškovým nástřikem, standard IP54 nebo až IP65 pro venkovní použití.

Ideální aplikace

Tam, kde tlak vody musí zůstat konzistentní i přes měnící se požadavky, skříň řízení dodávky vody s konstantním tlakem nahrazuje gravitační skladování a čerpání s pevnou rychlostí automatizovaným řízením reagujícím na poptávku.

Městské vodovodní a posilovací stanice

Městské vodovodní sítě zažívají velké kolísání tlaku mezi špičkovými hodinami a nočními obdobími nízkého průtoku. Skříň udržuje konstantní tlak v určených bodech sítě modulací rychlosti čerpadla a řazením, čímž eliminuje poklesy a rázy, které namáhají spoje potrubí a generují servisní stížnosti. U posilovacích stanic podél dlouhých přenosových rozvodů se PID smyčka přizpůsobuje měnícímu se tlaku na vstupní straně a variabilnímu výstupnímu odběru.

Výškové obytné a komerční budovy

Bytové věže, hotely a kancelářské budovy potřebují spolehlivý tlak na horní patra. Skříň s konstantním tlakem s několika vertikálními vícestupňovými čerpadly automaticky upravuje výkon tak, aby odpovídal požadavkům na obsazenost – nižší v poledne, vyšší během ranních a večerních špiček. Systém odstraňuje potřebu objemných střešních nádrží spolu s jejich konstrukčním zatížením, rizikem legionely a požadavky na přístup k údržbě.

Průmyslový proces a chladicí voda

Výrobní závody, zařízení na zpracování potravin a elektrárny vyžadují technologickou vodu s přísně kontrolovaným tlakem. Skříň dodává sestavu chladicí věže, oplachové linky, napájení kotlů a okruhy výrobní vody s přesností regulace přizpůsobenou potřebám procesu. Řízení na bázi VFD eliminuje plýtvání energií a opotřebení ventilů spojené se škrcení.

Zemědělské zavlažování

Rozsáhlé kapací, sprinklerové a středové otočné systémy vyžadují proměnný průtok při stabilním tlaku napříč zónami pole s různými charakteristikami emitoru. Skříň zvládá více konfigurací čerpadel, včetně ponorných vrtů a horizontálních pomocných čerpadel, které automaticky přizpůsobují výkon počtu otevřených zavlažovacích zón. Vestavěná ochrana proti chodu nasucho chrání čerpadla při změnách hladiny vody ve zdroji.

Venkovské a komunitní zásobování vodou

Vesnické systémy a vzdálené osady těží z automatizovaného řízení tlaku, které nahrazuje ruční ovládání čerpadla. Skříň je integrována se snímačem hladiny v zásobní nádrži a automaticky se spouští a zastavuje, aby udržela naplnění nádrže a zároveň poskytovala spotřebitelům konstantní tlak. Vzdálené monitorování prostřednictvím 4G umožňuje jedinému operátorovi spravovat více rozptýlených stanic z mobilního telefonu nebo centrálního SCADA.

Hotel, resort a pohostinství

Střediska a zařízení pro volný čas s budovami rozmístěnými po celé lokalitě potřebují jednotný tlak na pokoje pro hosty, kuchyně, prádelnu a terénní úpravy. Skříň řídí několik čerpadel, aby pokryla špičku ranní a večerní poptávky a zároveň snížila spotřebu energie v době mimo špičku, přičemž systém je přes noc převážně v režimu spánku.

Technický hluboký ponor

Řídicí skříň dodávky vody s konstantním tlakem kombinuje řízení rychlosti VFD, řazení čerpadel na bázi PLC a komplexní ochranu do jediného továrně sestaveného krytu, který poskytuje autonomní řízení tlaku pro instalace s jedním čerpadlem až s více čerpadly.

Regulace tlaku v uzavřené smyčce PID

Snímač tlaku na hlavním sběrném potrubí převádí tlak vody na analogový signál 4–20 mA. Regulátor provozuje digitální PID algoritmus: proporcionální zesílení určuje, jak agresivně systém reaguje na odchylku tlaku, integrační čas eliminuje odchylku v ustáleném stavu a derivační tlumení potlačuje překmit při náhlých změnách průtoku. Výstup PID přímo nastavuje referenční frekvenci VFD a upravuje rychlost čerpadla tak, aby odpovídala požadavku v reálném čase. Typická přesnost regulace se drží v rozmezí ±0,02 MPa, jakmile je vyladěna na specifické charakteristiky systému – délka potrubí, křivka čerpadla a objem tlakové nádoby.

Logika sekvenování více čerpadel

Když požadavek překročí kapacitu jednoho čerpadla poháněného VFD, řídicí jednotka uvede do provozu další čerpadla. Vedoucí čerpadlo běží pod řízením VFD. Pokud dosáhne maximální frekvence a tlak stále klesne pod nastavenou hodnotu, regulátor přepne toto čerpadlo na provoz s pevnými otáčkami přes svůj bypass stykač a spustí zpožděné čerpadlo pod řízením VFD. Jakmile poptávka klesne a VFD dosáhne minimální frekvence s tlakem nad nastavenou hodnotou, zpožděná čerpadla se jedno po druhém odpojí a hlavní čerpadlo se vrátí k řízení s proměnnými otáčkami. To zajišťuje, že vždy pouze jedno čerpadlo běží s proměnnými otáčkami, zatímco ostatní pracují s pevnými otáčkami v blízkosti bodu své nejlepší účinnosti.

Pracovní rotace a ekvalizace

Aby se opotřebení rovnoměrně rozložilo, ovladač otočí označení vedoucího čerpadla na základě kumulativních provozních hodin nebo počtu spuštění. Čerpadlo s nejnižším počtem hodin se stává dalším vodítkem, když se spustí rotace, k níž dochází za podmínek nízkého průtoku, aby se zabránilo narušení tlaku. Čerpadlo odpojené z důvodu údržby je zablokováno v otáčení prostřednictvím digitálního vstupu a regulátor přerozdělí provoz mezi zbývající čerpadla.

Řízení spánku, bdění a nízkého průtoku

Během období s nulovou spotřebou – například přes noc v komerčních budovách – VFD nakonec dosáhne své minimální frekvence, zatímco tlak zůstane na nastavené hodnotě. Po konfigurovatelné prodlevě regulátor přejde do režimu spánku a zastaví všechna čerpadla. Malá membránová nádrž udržuje tlak v systému během spánku. Když tlak klesne na prahovou hodnotu probuzení, ovladač restartuje vedoucí čerpadlo a zvýší se, aby obnovil tlak. Tento cyklus zabraňuje běhu čerpadel proti uzavřenému ventilu po delší dobu, čímž šetří energii a chrání čerpadlo před přehřátím.

Pump Protection Suite

Regulátor poskytuje ochranu specifickou pro čerpadlo nad rámec standardního přetížení motoru. Detekce chodu nasucho využívá buď digitální vstup ze sondy hladiny vrtu nebo snímání podproudu motoru. Přetlaková spoušť s automatickým resetem zabraňuje poškození potrubí při náhlém uzavření ventilu. Blokování rychlého cyklu omezuje počet startů za hodinu pro ochranu vinutí motoru. Ztráta fáze a sledování sledu fází zabraňují mechanickému poškození při zpětném otáčení. Všechny události vypnutí jsou označeny časovým razítkem a uloženy v protokolu poruch s konfigurovatelným počtem pokusů o automatický reset, než bude zablokování vyžadovat zásah operátora.

Architektura pohonu VFD

VFD je vybrán pro provoz čerpadla s proměnným kroutícím momentem s přetížením 110 % po dobu 60 sekund. Schopnost letmého startu umožňuje bezproblémový restart do volného čerpadla bez vypnutí při nadproudu. Programování přeskakování frekvence zabraňuje pásmům mechanické rezonance. Automatická optimalizace energie snižuje magnetizační proud motoru při nízké zátěži, čímž šetří další energii, když čerpadlo běží pod plnou rychlostí. Vestavěná tlumivka stejnosměrného meziobvodu a RFI filtr minimalizují injektáž harmonického proudu do napájení.

HMI a rozhraní operátora

Barevná dotyková obrazovka namontovaná na dveřích poskytuje systémový tlak a nastavenou hodnotu v reálném čase, stav jednotlivých čerpadel, kumulativní provozní hodiny a počet spuštění na čerpadlo, aktivní alarmy s historií poruch a přístup k parametrům chráněný heslem. Ruční ovládání podporuje činnosti uvádění do provozu a údržby.

Vzdálené monitorování a komunikace

Standardní RS485 Modbus RTU se připojuje k místnímu SCADA nebo telemetrickému zařízení. Volitelná cloudová brána 4G nebo Ethernet umožňuje vzdálený přístup prostřednictvím webového prohlížeče nebo aplikace pro chytré telefony a poskytuje v reálném čase tlak, stav čerpadla, spotřebu energie a upozornění na alarm. Operátoři mohou na dálku nastavit požadované hodnoty tlaku pro specifické požadavky systému.

Konstrukce krytu a životního prostředí

Stojanová skříň používá 1,5–2,0 mm pozinkovaný ocelový plech s práškovým lakem odolným proti UV záření. IP54 je standard pro vnitřní čerpací stanice. IP55 nebo IP65 je k dispozici pro venkovní prostředí a prostředí pro úpravu vody. Filtrovaná ventilace s nuceným oběhem vzduchu s termostatickým ovládáním ventilátoru udržuje vnitřní teplotu v provozním rozsahu VFD. Pro tropické nebo pouštní venkovní instalace lze specifikovat sluneční clonu a antikondenzační ohřívač. Vstup kabelů je přes průchodkové desky v základně skříně. Skříň je navržena a zkonstruována podle IEC 61439-1/2, se všemi součástmi označenými CE a regionálními certifikacemi.

Často kladené otázky

Q1: Jak skříň udržuje konstantní tlak?

Tlakové čidlo na hlavním sběrači vody nepřetržitě měří tlak v systému a posílá do ovladače signál 4–20 mA. Algoritmus PID regulátoru porovnává skutečný tlak s uživatelem nastaveným cílem. Pokud tlak klesne, zvýší výstupní frekvenci VFD, aby se zrychlilo čerpadlo. Pokud tlak stoupne, zpomalí čerpadlo. Tato regulace probíhá nepřetržitě, typicky udržuje tlak v rozmezí ±0,02 MPa od nastavené hodnoty.

Q2: Kolik čerpadel může ovládat jedna skříň řízení dodávky vody s konstantním tlakem?

Standardní konfigurace podporují 1 až 6 čerpadel, přičemž 2 nebo 3 čerpadla jsou nejběžnějším nasazením. V systémech s více čerpadly jediný VFD pohání čerpadlo s proměnnými otáčkami, zatímco další čerpadla se spouštějí s pevnými otáčkami, když poptávka stoupá. Veškerá logika řazení, střídání a přepínání čerpadel je zabudována do řídicí jednotky.

Otázka 3: Jaký je rozdíl mezi touto skříní a instalací samostatných VFD na každé čerpadlo?

Skříň poskytuje kompletní řídicí systém – logiku sekvenčního řazení čerpadel, tlakovou PID smyčku, automatické střídání, přepínání poruch, funkci spánku/probuzení a jediné uživatelské rozhraní – vše předem zapojeno a testováno ve výrobě. Jednotlivé VFD nemohou koordinovat provoz více čerpadel bez významného externího inženýrství.

Q4: Může systém fungovat se zásobníkem nebo bez něj?

Obě. V aplikaci pro plnění nádrže ovladač udržuje tlak v systému, zatímco snímač hladiny v nádrži poskytuje oprávnění ke spuštění/zastavení. V přímé hlavní konfiguraci udržuje řídicí jednotka tlak v potrubí přímo na distribučním potrubí a moduluje rychlost čerpadla tak, aby odpovídala poptávce spotřebitele, aniž by musel být použit zásobník.

Q5: Jaké typy čerpadel jsou kompatibilní?

Skříň řídí standardní třífázové indukční motory používané v ponorných čerpadlech do vrtů, vertikálních vícestupňových čerpadlech, horizontálních odstředivých čerpadlech s koncovým sáním a řadových pomocných čerpadlech na 380–480 V, 50/60 Hz. Motory s permanentními magnety mohou být také poháněny kompatibilními VFD.

Q6: Jaký výkonový rozsah je k dispozici?

Standardní konfigurace pokrývají 0,75 kW až 400 kW. Dimenzování skříně je založeno na počtu čerpadel, proudu motoru každého čerpadla při plném zatížení a úrovni závady na místě. Naši technici vyberou VFD, stykače, jističe a přípojnicový systém z údajů vašeho čerpadla.

Q7: Jaké možnosti vzdáleného sledování jsou k dispozici?

Standardní RS485 Modbus RTU se připojuje k místnímu SCADA. Volitelné brány 4G nebo Ethernet se připojují ke cloudové platformě a poskytují přístup prostřednictvím webového prohlížeče nebo aplikace pro chytré telefony k tlaku v reálném čase, stavu čerpadla, spotřebě energie, poruchovým alarmům a historickým datům. SMS nebo push notifikace aplikací upozorňují operátory na chyby.

Q8: Jakou údržbu skříň vyžaduje?

Měsíční kontrola těsnění dveří a ventilačních filtrů. Čtvrtletní kontrola silových zakončení. Každoroční funkční test bezpečnostních zařízení a logiky střídání. Chladicí ventilátory VFD a kondenzátory stejnosměrného meziobvodu mají životnost 5–10 let a jsou vyměnitelné. Snímač tlaku by měl být každoročně kalibrován.

Q9: Jak tento systém šetří energii ve srovnání s tradičním čerpáním?

Čerpadlo s konstantními otáčkami se škrtícím ventilem plýtvá energií na čerpání proti umělému omezení. VFD přizpůsobuje otáčky čerpadla přímo požadavkům. Protože výkon čerpadla se mění s třetí mocninou rychlosti, čerpadlo při 80% rychlosti odebírá zhruba 50% energie při plné rychlosti. S režimem spánku během období s nulovou spotřebou dosahují instalace obvykle 20% až 40% snížení spotřeby energie.

Modernizace obecního sekundárního zásobování vodou – obytná čtvrť výškových budov

Pozadí

Městský vodohospodářský úřad ve velkém asijském městě spravoval více než 80 sekundárních posilovacích stanic zásobování vodou sloužících výškovým obytným komunitám. Každá stanice zásobovala 200 až 800 byty napříč věžemi od 18 do 35 pater. Stávající zařízení dosluhovalo – některé stanice používaly střešní nádrže s plovákovým ventilem, jiné čerpací agregáty s pevnými otáčkami a redukčními ventily. Vedení města nařídilo modernizaci s cílem zlepšit kvalitu tlaku, odstranit střešní nádrže z důvodu ochrany veřejného zdraví a snížit spotřebu energie na čerpání.

Výzva

Každá posilovací stanice obsluhovala věž s odlišným profilem poptávky: ostré ranní a večerní špičky, mírná denní poptávka a téměř nulový průtok přes noc. Stávající čerpadla s pevnými otáčkami běžela na plný výkon bez ohledu na poptávku a odváděla přetlak pomocí redukčních ventilů. Tím se plýtvalo značným množstvím energie při generování tepla a hluku v čerpacích místnostech. Střešní nádrže bylo nutné odstranit, aby byly splněny nové zdravotní předpisy, a úřad požadoval, aby všechny nové stanice hlásily data do centrální platformy SCADA. Fyzický prostor byl také těsný – většina čerpacích místností byla přestavěna do suterénních prostor s omezenou výškou stropu a omezeným přístupem.

Proč si vybrat řídicí skříň přívodu vody s konstantním tlakem?

Po úspěšném pilotování na třech stanicích úřad vybral továrně zkonstruované skříně s konstantním tlakem. V jediném krytu byl umístěn VFD, ovladač, výstupní stykače pro tři vertikální vícestupňová čerpadla, tlakové rozhraní a dotyková obrazovka HMI – odpovídající půdorysu starého panelu. Regulace tlaku PID umožnila úplné odstranění ventilů snižujících tlak. Hlavní čerpadlo měnilo rychlost podle potřeby a další čerpadla se podle potřeby připojovala. Přes noc systém spal, tlak držel malá membránová nádoba.

Tlak vody v bytech v nejvyšších patrech se ustálil na regulačním minimu bez ohledu na poptávku, bez přetlaku v nižších patrech, který způsoboval starý systém. Spotřeba energie byla měřena na stanici a přenášena do autoritního SCADA přes Modbus, což operátorům poskytovalo přehled v reálném čase a možnost vzdáleně upravovat nastavené hodnoty tlaku pro konkrétní výšku každé věže.

Nasazení

V první fázi bylo během 18 měsíců instalováno 32 skříní s konstantním tlakem. Každá skříň byla předem naplněna údaji čerpadla a nastavenými hodnotami tlaku, které odpovídaly konkrétní věži. Uvedení do provozu připojeného síťového napájení, kabelů motoru čerpadla a snímače tlaku na místě – obvykle dokončeno během jednoho dne na stanici.

Výsledky

●  Stížnosti na tlak od obyvatel nejvyššího patra ve 32 komunitách klesly na nulu do tří měsíců od uvedení do provozu.

●  Spotřeba energie čerpadla klesla v průměru o 35 % ve srovnání s předchozí základní úrovní s pevnou rychlostí, čímž překročila cíl úřadu 25 %.

●  Střešní nádrže byly vyřazeny z provozu a odstraněny, čímž byly eliminovány související náklady na údržbu a zajištění kvality vody.

●  Dvoučlenný operační tým nyní spravuje všech 32 stanic vzdáleně z centrálního SCADA.

●  Úřad standardizoval skříň s konstantním tlakem pro zbývajících 50 stanic, přičemž v současné době probíhá druhá fáze.
