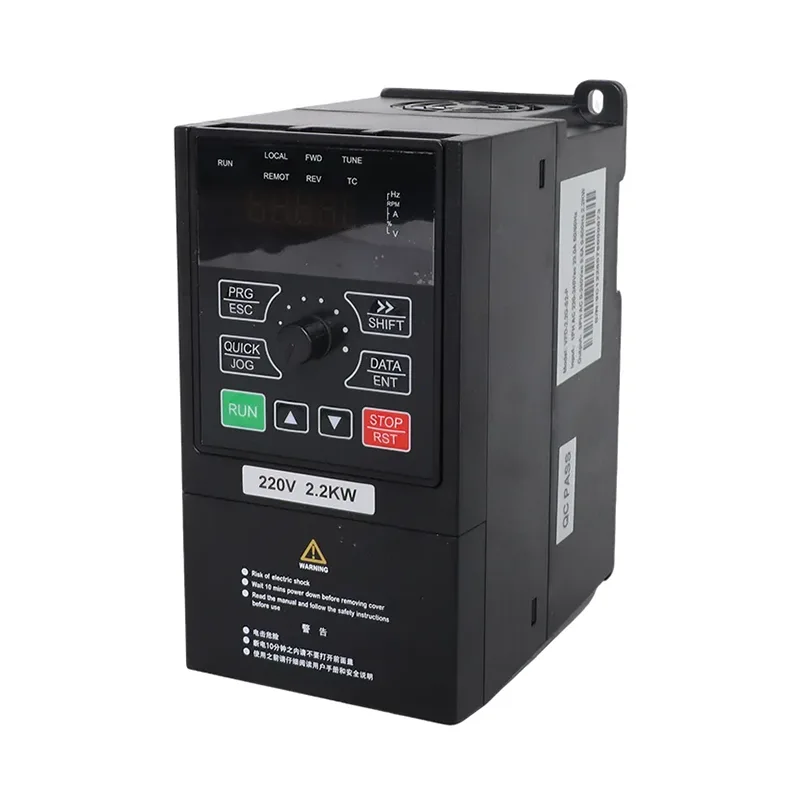

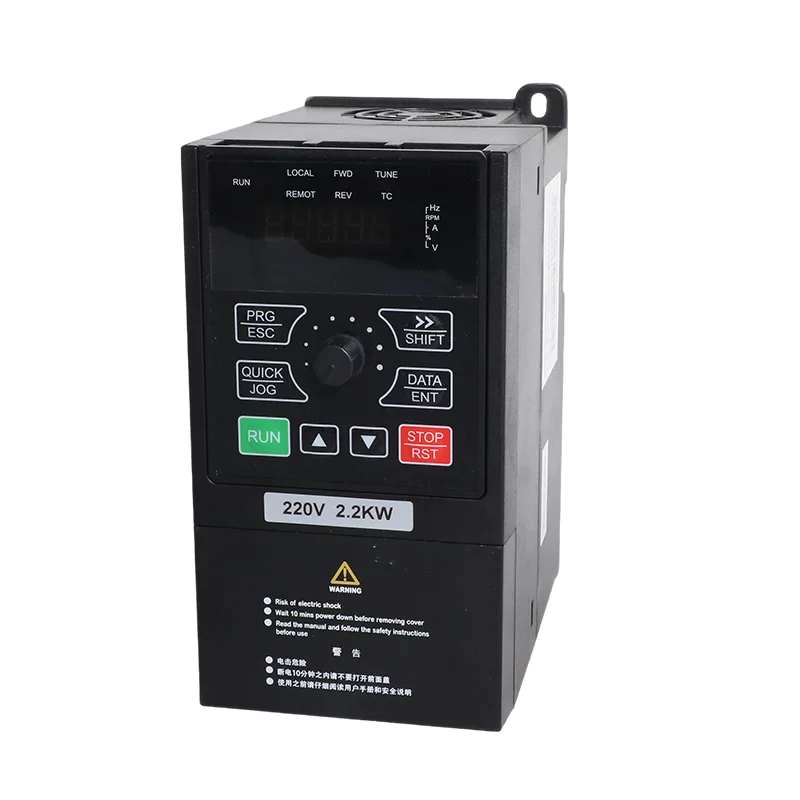

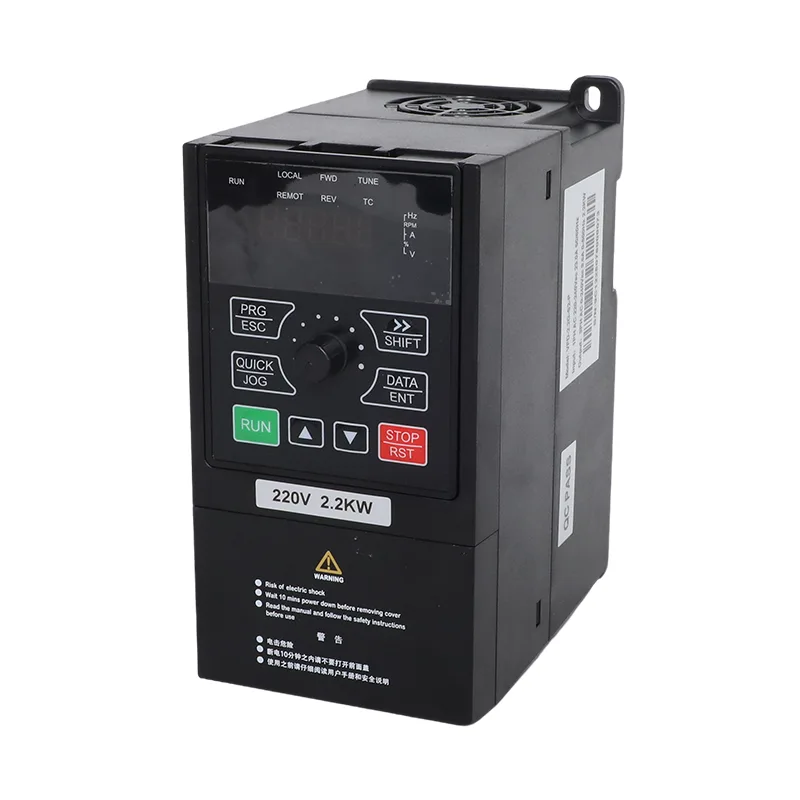

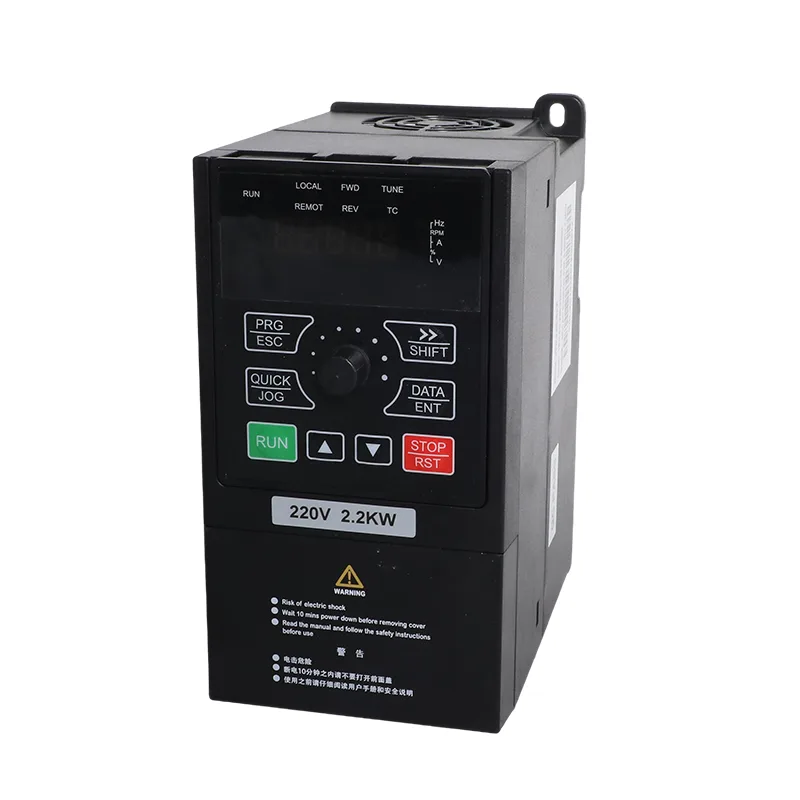

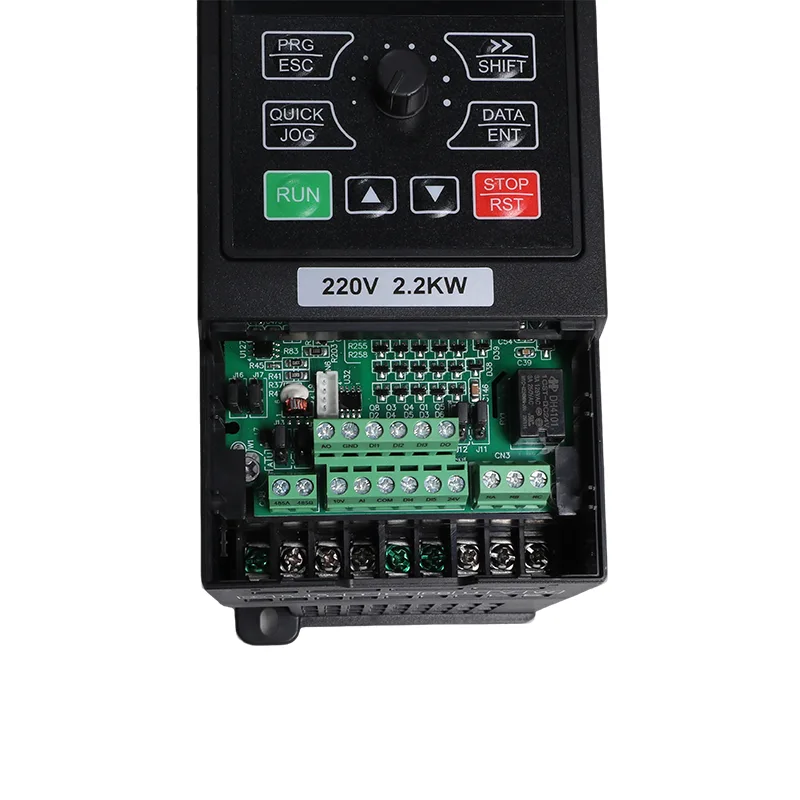

7,5kW/11kW 3fázové solární čerpadlo 380V a univerzální invertor VFD

Řada CSIVEI iMaster VFD-PC10 zahrnuje modely VFD-PC10-7.5G-T4 a VFD-PC10-11G-T4-MK pro třífázové 380 V aplikace. Uvedené výstupní proudy jsou 17 A pro model 7,5 kW a 25 A pro model 11 kW. Obě jmenovité hodnoty se používají v solárních čerpacích systémech a kompatibilních aplikacích průmyslových motorů v závislosti na elektrických specifikacích zvoleného měniče.

V režimu solárního čerpadla 7,5kW/11kW 3fázové 380V solární čerpadlo a univerzální invertor VFD využívá stejnosměrný proud z fotovoltaického pole a používá sledování maximálního výkonu (MPPT) k řízení motoru podle dostupného solárního příkonu. V režimu pro všeobecné použití poskytuje řízení motoru s proměnnou frekvencí pro kompatibilní čerpadla a další zařízení. Provozní režim se volí pomocí parametru P8-00 podle požadované aplikace a dodané konfigurace.

Ve srovnání se základním regulátorem otáček motoru zahrnují uvedené funkce PC10 také monitorování hladiny vody, detekci nedostatečného zatížení a hlášení poruch sondy. Tyto funkce jsou relevantní pro čerpací systémy, kde je třeba prostřednictvím pohonu monitorovat zdroj vody, akumulační nádrž a provoz čerpadla.

Specifikace modelu

Vyberte si model porovnáním jmenovitého proudu motoru s jmenovitým výstupním proudem měniče a nespoléhejte se pouze na výkon motoru. Před instalací si ověřte přesnou příponu modelu, požadavky na vstupní napětí a příslušné údaje na typovém štítku.

Doporučená konfigurace solárního pole

Níže uvedené referenční konfigurace ukazují množství modulů uvedené pro dva jmenovité hodnoty měniče. Poskytují výchozí bod pro návrh FV systému; konečné uspořádání musí být ověřeno podle elektrických údajů zvoleného modulu, minimální teploty místa a požadavků na čerpání.

Tabulka C. Obecné specifikace (stejné v celé řadě iMaster)

Provoz solárního čerpadla a zálohování sítě

Informace o řadě PC10 popisují automatickou provozní sekvenci pro instalace konfigurované pro solární a síťovou energii. V dokumentované konfiguraci volí parametr P8-15 chování režimu napájení. Pokud je parametr P8-15 nastaven na 0, měnič pracuje na solární energii, pokud je k dispozici, a využívá síť podle nakonfigurované logiky slabého světla a přepínání.

Dodané informace o parametrech uvádějí P8-16 jako interval síťového provozu s výchozím nastavením 60 minut a P8-17 jako zpoždění spojené s návratem do solárního provozu s výchozím nastavením 4 sekundy. Před uvedením do provozu ověřte podporovanou sekvenci a výchozí nastavení parametrů podle manuálu pro přesný model a verzi firmwaru.

U systému využívajícího záložní zdroj střídavého proudu musí zapojení a uspořádání přepínání odpovídat příslušnému schématu zapojení. Potvrďte, zda je vyžadováno externí spínací zařízení; nepředpokládejte, že každou funkci přepínání zdroje provádí pouze měnič.

Kontrola hladiny vody a monitorování sondou

U systémů sdíleného zásobování vodou, zavlažování a akvakultury může provoz čerpadla záviset jak na hladině vody v zásobní nádrži, tak na dostupnosti vody u zdroje. Uvedené parametry PC10 poskytují funkce související s detekcí hladiny vody, monitorováním nedostatečného zatížení a diagnostikou závady sondy.

Detekce hladiny nádrže

Dodané informace o parametrech identifikují P8-18 pro detekci hladiny vody AI, P8-19 pro prahovou hodnotu plné hladiny a P8-20 pro zpoždění spánku. Nakonfigurovaný signál hladiny a prahová hodnota určují, jak bude pohon reagovat na monitorovaný stav nádrže. Typ čidla, zapojení a skutečná řídicí sekvence by měly odpovídat příslušnému schématu zapojení a pokynům k parametrům.

Zdroj-voda a monitorování nedostatečného zatížení

Informace o ochraně zdroje a vody používá P8-24 pro úroveň detekce nedostatečného zatížení, P8-25 pro dobu detekce a P8-26 pro nastavení resetu. Tyto parametry jsou důležité tam, kde se snížení zatížení motoru používá k identifikaci možného nedostatku vody nebo souvisejícího stavu čerpadla.

Hlášení poruch sondy

Dodávaný zdroj identifikuje P8-22 jako práh monitorování poškození sondy a E43 jako odpovídající indikaci poruchy sondy. Při konfiguraci nebo odstraňování problémů se systémem potvrďte definici alarmu a podmínky detekce v příslušném návodu k modelu.

Funkce hladiny vody a nízkého zatížení závisí na správném výběru senzoru, instalaci a nastavení parametrů. Měly by být uvedeny do provozu a testovány za podmínek uvedených v dokumentaci produktu.

Kontinuita řízení a vzdálené monitorování

Dodávané informace o řadě PC10 uvádějí, že příkazy panelu a komunikační příkazy mohou být zachovány během cyklu napájení. Skutečné chování při restartu by mělo být zkontrolováno podle nakonfigurovaného zdroje příkazů, parametrů restartu a bezpečnostních požadavků aplikace.

Jako komunikační rozhraní je uvedeno RS485 Modbus RTU. Zdroj identifikuje monitorovací parametr U0-49 jako stav napájecího režimu, přičemž 0 označuje provoz sítě a 1 označuje solární provoz. Tyto informace mohou být použity kompatibilním monitorovacím systémem po potvrzení definice registru a dostupných stavových hodnot v příslušné komunikační dokumentaci.

Dálkové monitorování je užitečné, když je pohon provozován u vodní nádrže, zavlažovací stanice nebo jiného místa, kde není kontrolér nepřetržitě obsluhován. Nastavení komunikace by mělo být otestováno, aby se potvrdilo, že zobrazený stav odpovídá skutečnému provoznímu stavu.

Provoz střídače pro všeobecné použití

V režimu pro všeobecné použití poskytuje měnič řízení motoru s proměnnou frekvencí pro kompatibilní zařízení. Uvedené způsoby řízení jsou bezsenzorové vektorové řízení (SVC) a řízení V/F s dalšími funkcemi včetně vestavěného PID, nastavitelného zrychlení a zpomalení, řízení JOG a komunikace Modbus RTU.

Konfiguraci pro všeobecné použití lze zvážit pro kompatibilní aplikace, jako je odvodňování dolů, potlačení prašnosti z lomu, průmyslová cirkulace a procesní čerpadla. Model musí odpovídat jmenovitému proudu motoru, charakteristikám zatížení, požadavkům na zrychlení a provoznímu zatížení.

Parametr P8-00 je v dodaných informacích identifikován jako parametr volby provozního režimu. Režim by měl být nakonfigurován podle aktuální aplikace a pokynů pro dodaný model. Jakákoli změna mezi solárním čerpadlem a běžným provozem se musí řídit předepsaným postupem nastavení parametrů a uvedení do provozu.

Typické aplikace

1. Zásobování obcí a vesnic vodou

Pro čerpání vrtné nebo říční vody do distribuční nádrže lze solární provoz pohonu a uvedené funkce sledování hladiny považovat za součást návrhu systému. Výkon motoru, čerpací výška, požadovaný objem vody a ovládání hladiny v nádrži by měly být definovány před výběrem pohonu.

2. Závlahová družstva a sdílené čerpací stanice

Sdílené zavlažovací systémy mohou využívat centrální čerpadlo k zásobování více polí nebo zavlažovacích zón. Výběr by měl odrážet požadovaný průtok, celkovou dynamickou výšku, denní provozní plán a dostupnost solární nebo síťové energie.

3. Rybí a krevetové farmy

Výměnná a oběhová čerpadla v místech akvakultury mohou používat regulaci s proměnnou frekvencí tam, kde je uspořádání motoru a čerpadla kompatibilní. Požadovaný plán čerpání a řízení vodohospodářství by měly být zváženy spolu s napájením místa.

4. Důlní a lomové vodní hospodářství

V režimu pro všeobecné použití lze pohon vyhodnotit z hlediska kompatibilního zařízení pro odvodňování dolů, hospodaření s pitnou vodou a čerpací zařízení pro odprašování. Ověřte jmenovitý výkon motoru, podmínky zatížení, požadavky na prostředí a požadovaný způsob ovládání pro konkrétní instalaci.

5. Průmyslová cirkulace a chlazení

Konfiguraci pro všeobecné použití lze zvážit pro kompatibilní cirkulaci procesní vody, doplňování chladicí věže a další průmyslové čerpací úlohy. Požadovaný průtok, provozní tlak a charakteristiky motoru by měly být vyhodnoceny jako součást návrhu systému.

Technické specifikace

Kryt má krytí IP20 a neposkytuje ochranu proti vniknutí vody. Měnič by měl být instalován ve vhodném vnitřním nebo ochranném prostředí s odpovídajícím větráním a v souladu s jeho požadavky na teplotu, vlhkost a instalaci.

Často kladené otázky

1. Kolik FV pole je uvedeno pro model 11 kW?

Dodávané referenční konfigurace specifikují tři řetězce 18 modulů s výkonem 250 Wp nebo tři řetězce po 15 modulech s výkonem 300 Wp. Tato uspořádání odpovídají 54 modulům nebo 45 modulům a vypočtenému jmenovitému výkonu pole 13,5 kWp v obou případech. Konečný návrh stringu musí být ověřen podle datového listu modulu, minimální teploty v místě a limitů stejnosměrného napětí střídače.

2. Znamená hodnota 65 dBA, že je vyžadován akustický kryt?

Dodávaná specifikace uvádí maximální hlučnost 65 dBA. Zda je nutná další akustická úprava, závisí na místě instalace, akustice místnosti, provozním vybavení a příslušných požadavcích na hluk. Při umístění měniče v obývané budově nebo v uzavřené místnosti s vybavením vezměte v úvahu instalační prostředí.

3. Může jeden pohon provozovat několik čerpadel?

Konfigurace pro všeobecné použití by měla odpovídat celkové zátěži a podporované metodě řízení. Pro aplikace vektorového řízení ověřte v příručce příslušné uspořádání motoru. Provoz více motorů z jednoho měniče vyžaduje, aby kombinovaný proud zůstal v rámci jmenovitého výkonu měniče a aby každý motor měl vhodnou ochranu proti přetížení. Postupujte podle pokynů výrobce pro zvolený režim ovládání.

4. Jak lze monitorovat aktuální zdroj energie?

Dodané informace identifikují monitorovací parametr U0-49 jako indikátor režimu napájení, přičemž 0 představuje provoz sítě a 1 představuje solární provoz. Parametr lze číst přes Modbus RTU, pokud je podporováno. Před integrací registru do vzdáleného monitorovacího systému ověřte definici registru a nastavení komunikace podle příslušné příručky.

5. Jaká běžná údržba je nutná?

Chraňte chladič a chladicí ventilátor před prachem, kontrolujte svorky a kabelová připojení podle plánu údržby a sledujte okolní teplotu a ventilaci. Uvedený rozsah provozních teplot je -10 °C až 50 °C, se snížením výkonu nad 40 °C. Dodávané výškové navádění také specifikuje snížení výkonu nad 1000 m. Dodržujte přesné pokyny k modelu ohledně intervalů kontrol a postupů údržby.

6. Je tento střídač omezen na solární čerpání?

Ne. Dodávané informace o řadě PC10 uvádí režim solárního čerpadla a režim univerzálního invertoru. Provoz solárního čerpadla zahrnuje MPPT a zdokumentované ochranné funkce související s čerpáním, zatímco provoz pro všeobecné účely podporuje řízení motoru SVC nebo V/F, PID a Modbus RTU. Parametr P8-00 je identifikován jako parametr volby režimu. Potvrďte povolené nastavení a postup změny režimu v příručce specifické pro daný model.
