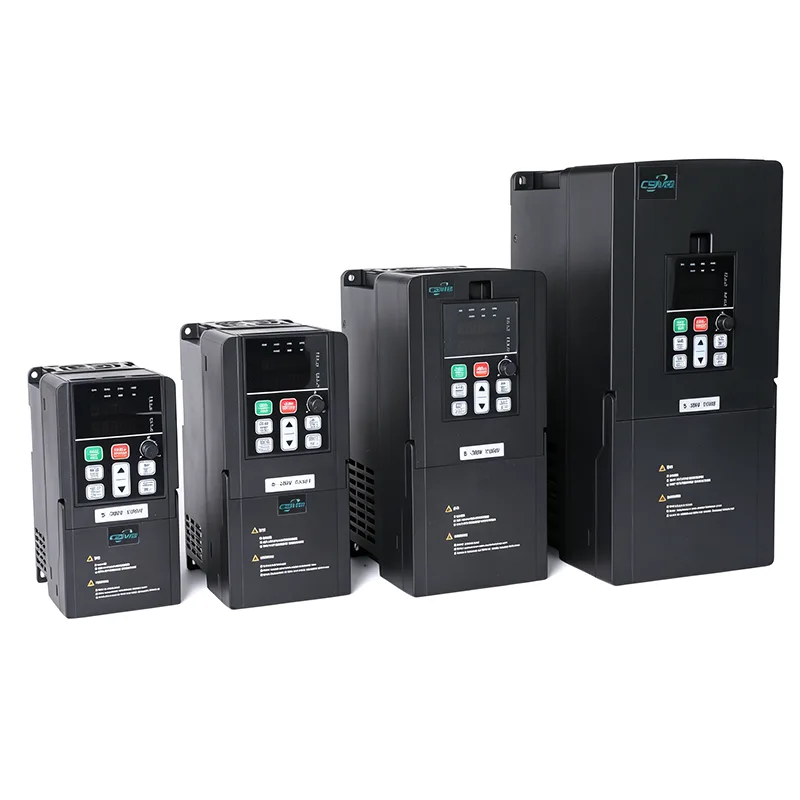

15HP 11kw VFD frekvenční hnací čerpadlo VFD

Mezi klíčové vlastnosti patří vysoká přetížitelnost, vestavěná DC tlumivka pro zmírnění harmonických, více komunikačních rozhraní a konfigurovatelné rozšíření I/O. Odolná skříň se zesíleným chladicím systémem zajišťuje spolehlivý provoz v průmyslových prostředích s vysokou teplotou.

CSIVEI 15HP 11kw VFD frekvenční pohonné čerpadlo VFD kombinuje možnosti úspory energie s inteligentními ochrannými funkcemi a maximalizuje dobu provozuschopnosti systému a provozní efektivitu pro aplikace s velkým výkonem.

Základní parametry a specifikace

Typické aplikace

CSIVEI 15HP 11kw VFD frekvenční pohonné čerpadlo VFD poskytuje robustní výkon pro těžká průmyslová zařízení vyžadující nepřetržitý provoz:

●  Velká čerpadla – čerpadla pro hlavní zásobování vodou, průmyslová chladicí čerpadla

●  Průmyslové ventilátory – důlní ventilace, ventilátory cementáren, lapače prachu

●  Kompresory – velké vzduchové kompresory, dusíkové kompresory

●  Míchačky – míchačky betonu, chemické reaktory, míchačky buničiny

●  Odstředivky – odstředivky na cukr, olejové odstředivky, dekantéry

Díky zesílenému chlazení a harmonickým funkcím zajišťuje spolehlivý provoz v náročných prostředích.

Robustní ochrana a spolehlivost

Řada CSIVEI VFD, navržená tak, aby odolala náročným průmyslovým prostředím, obsahuje několik ochranných mechanismů, které zajišťují nepřetržitý provoz a prodlouženou životnost.

Komplexní ochrana motoru – Integrovaná ochrana zahrnuje ochranu proti přepětí, podpětí, nadproudu, přehřátí, ztrátě fáze a zkratu. Měnič automaticky vypne nebo omezí výstup, aby se zabránilo poškození jak frekvenčního měniče, tak připojeného motoru.

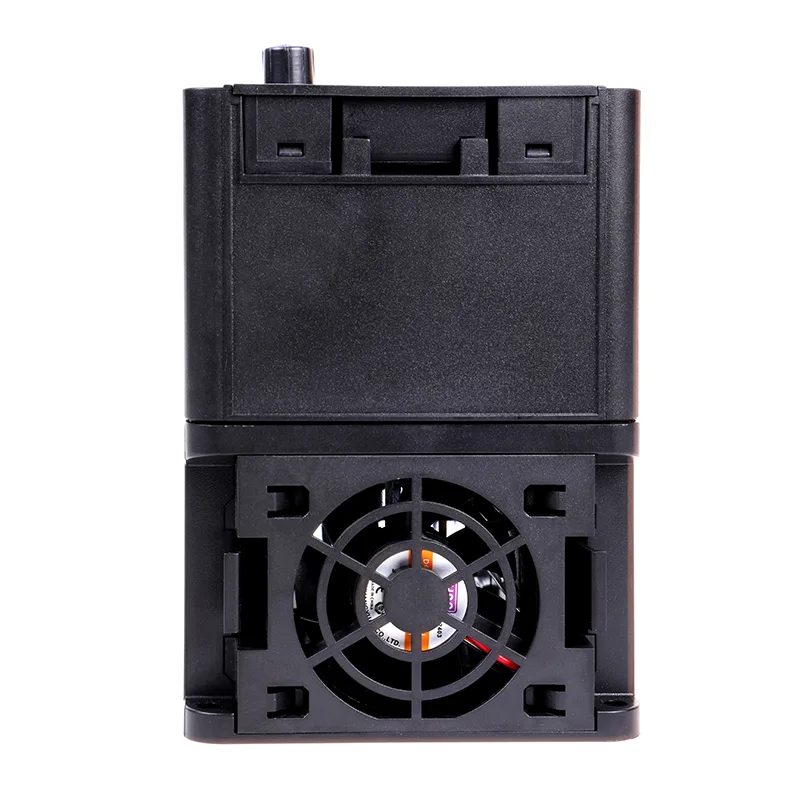

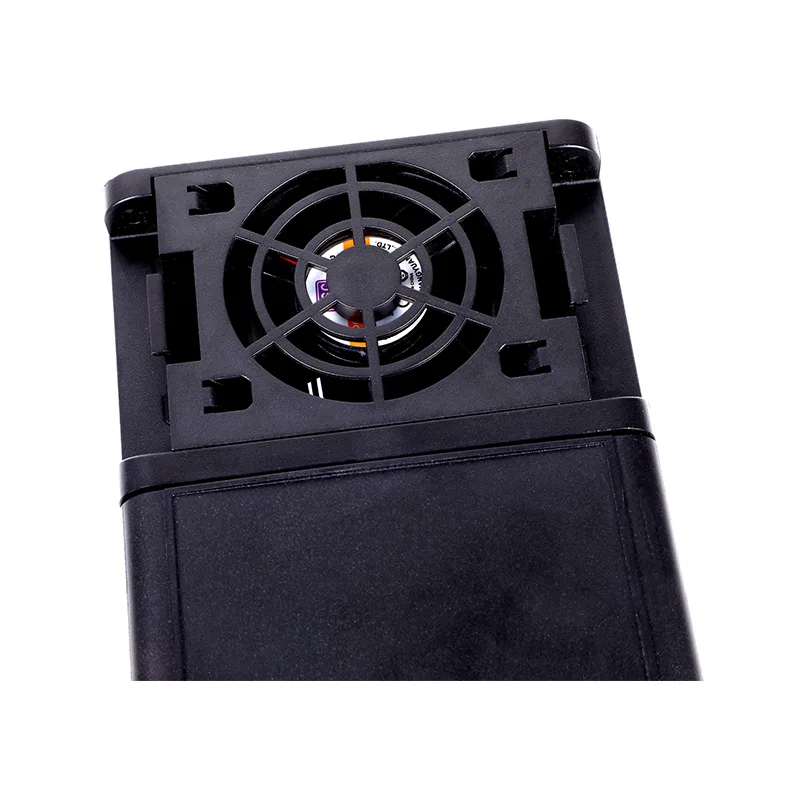

Thermal Management – ​​Inteligentní řízení ventilátoru upravuje chlazení na základě vnitřní teploty a podmínek zatížení, minimalizuje hluk a prodlužuje životnost ventilátoru. Vysoce výkonné modely mají zesílený design chladiče pro lepší odvod tepla.

Ochrana prostředí – Standardní krytí IP20 vhodné pro instalaci do ovládacího panelu. Volitelné kryty IP40/IP54/IP66 jsou k dispozici pro aplikace v prašném, vlhkém nebo umytém prostředí. Konformní povlak na PCB poskytuje dodatečnou ochranu proti vlhkosti a nečistotám.

Vestavěný EMC filtr – Vybrané modely obsahují integrovaný filtr elektromagnetické kompatibility, který zjednodušuje shodu s CE a dalšími normami EMC a snižuje náklady na instalaci.

Nejčastější dotazy

Jaký je rozdíl mezi řízením V/F a vektorovým řízením?

U/F řízení udržuje pevný poměr napětí a frekvence. Je vhodný pro ventilátory, čerpadla a obecné aplikace, kde přesné řízení rychlosti není rozhodující. Vektorové řízení odděluje tok a točivý moment, takže je můžete ovládat nezávisle – to vám dává vyšší počáteční točivý moment (až o 150 % při 0,5 Hz) a lepší přesnost otáček. Bezsenzorový vektor nepotřebuje kodér; vektor s uzavřenou smyčkou ano a posunuje přesnost rychlosti na 0,1 %. Většina měničů CSIVEI podporuje obojí, takže si můžete vybrat, co vyhovuje vaší aplikaci.

Jak si mohu vybrat správný VFD pro svůj motor?

Je třeba zvážit několik věcí:

●  Výkon motoru – VFD by se měl shodovat nebo být o něco větší než jmenovitý výkon motoru.

●  Vstupní napětí – jednofázové 230 V nebo třífázové 400 V, ujistěte se, že odpovídá vašemu zdroji.

●  Typ zatížení – zatížení s konstantním kroutícím momentem, jako jsou dopravníky nebo extrudéry, obvykle vyžadují VFD dimenzovaný na 100–120 % výkonu motoru. Proměnná zatížení točivého momentu, jako jsou ventilátory a čerpadla, mohou často používat VFD přizpůsobené výkonu motoru a navíc získáte úsporu energie.

●  Prostředí – pro prašná, vlhká nebo venkovní místa použijte vyšší stupeň krytí IP (IP40, IP54, IP66) nebo vložte disk do chráněného krytu.

●  Komunikace – pokud potřebujete mluvit s PLC nebo SCADA, zkontrolujte, zda jednotka podporuje váš protokol (Modbus RTU je standardní; Profibus, Ethernet/IP atd. jsou volitelné).

●  CSIVEI má také nástroj pro změnu velikosti a technickou podporu, pokud chcete druhý názor.

Mohu použít jednofázový vstupní VFD s třífázovým motorem?

Ano. Jednofázové 230V měniče CSIVEI odebírají jednofázové vstupní a výstupní třífázové napájení motoru. Je to běžné nastavení, když je k dispozici pouze jednofázové napájení, ale chcete účinnost a spolehlivost třífázového motoru. Jen se ujistěte, že napětí motoru odpovídá výstupu měniče – 230V třífázový.

Potřebuji externí brzdný odpor?

To záleží. Pokud potřebujete rychlé zpomalení nebo má náklad vysokou setrvačnost – jako jsou odstředivky, jeřáby, kladkostroje nebo navíječky – pak ano, budete jeden potřebovat. U pohonů, které mají vnitřní brzdnou jednotku, se rezistor stará o regenerační energii, aby se zabránilo poruchám způsobeným přepětím a zkrátily se doby zastavení. U ventilátorů a čerpadel s pomalejším doběhem to většinou můžete vynechat.

Jaké komunikační protokoly jsou podporovány?

Všechny měniče CSIVEI jsou standardně dodávány s Modbus RTU přes RS485. K dispozici jsou volitelné moduly pro Profibus DP, Profinet, Ethernet/IP, CANopen a DeviceNet. Ty umožňují integraci s hlavními PLC a SCADA systémy pro vzdálené monitorování, změny parametrů a centralizované řízení.

Jak nastavím disk poprvé?

Disky CSIVEI mají průvodce rychlým spuštěním, který vás během několika minut provede základními funkcemi:

Zadejte údaje z typového štítku motoru (výkon, napětí, proud, frekvence, otáčky), vyberte aplikační makro (ventilátor/čerpadlo, dopravník, konstantní moment), nastavte časy zrychlení a zpomalení, vyberte zdroj frekvence (klávesnice, analogový vstup, komunikace) a spusťte automatické ladění pro optimalizaci řízení motoru. Manuál obsahuje všechny podrobnosti a klávesnice je odnímatelná, takže ji můžete v případě potřeby ovládat na dálku.

Jaké ochrany jsou zabudovány do měniče?

Pohony CSIVEI zahrnují solidní sadu ochran: přepětí, podpětí, nadproud, zkrat, přehřátí (chladič), ztráta fáze na vstupu nebo výstupu a přetížení motoru (elektronické tepelné přetížení, I²t). Ty pomáhají udržovat věci v chodu spolehlivě a prodlužují životnost zařízení.

Mohu provozovat více motorů z jednoho VFD?

Ano, z jednoho měniče můžete paralelně provozovat více motorů, pokud: celkový odběr proudu zůstane v rámci jmenovitého výkonu měniče, každý motor má vlastní tepelnou ochranu proti přetížení a používáte řízení V/F (vektorové řízení se nedoporučuje pro nastavení s více motory). To je běžné u soustav ventilátorů, dopravníkových sekcí nebo čerpacích stanic, kde motory běží společně stejnou rychlostí.

Jak mohu odstranit běžné závady?

Pohon zobrazuje chybové kódy na klávesnici pro rychlou diagnostiku:

●  OC (nadproud) – zkontrolujte zkraty, problémy s vinutím motoru nebo příliš krátkou dobu rozběhu

●  OV (přepětí) – zkontrolujte brzdný odpor (pokud je použit) nebo je doba zpomalení příliš krátká

●  UV (podpětí) – zkontrolujte vstupní napájení a kabeláž

●  OH (nadměrná teplota) – zkontrolujte chladicí ventilátor, okolní teplotu a montážní vůli

●  OL (přetížení) – zkontrolujte zatížení motoru, prodlužte dobu rozběhu nebo zvažte zvýšení velikosti měniče

Příručka obsahuje úplnou tabulku chybových kódů s podrobnými kroky. Pokud něco stále nefunguje, může vám pomoci technická podpora CSIVEI.

Jak VFD šetří energii?

Pro zatížení s proměnným kroutícím momentem, jako jsou ventilátory a čerpadla, se výkon řídí zákony afinity – je úměrný třetí mocnině rychlosti. Rychlost poklesu o 20 % snižuje spotřebu energie zhruba o 50 %. Funkce Automatic Energy Optimization (AEO) snižuje napětí tak, aby odpovídalo skutečné zátěži, čímž dochází k dalším úsporám. Režim spánku také vypne motor během období nízké spotřeby, čímž se eliminuje spotřeba energie při nečinnosti.

Jaká je typická životnost VFD a jak ji mohu udržovat?

Při správné instalaci a podmínkách může VFD vydržet 10–15 let. Klíčová údržba: udržujte kryt v čistotě – nahromadění prachu snižuje účinnost chlazení; zkontrolujte chladicí ventilátory (obvykle vydrží 3–7 let; vyměňte je, pokud jsou hlučné nebo selhávají); zkontrolujte kondenzátory stejnosměrné sběrnice – stárnou s časem a teplotou – pokud byl disk skladován déle než dva roky, před zapnutím zreformujte víčka; sledovat okolní teplotu; občas zálohujte parametry na klávesnici nebo externí úložiště. Rychlá kontrola každých 6–12 měsíců pomáhá vyhnout se překvapením.

Mohu použít VFD venku nebo v prostředí s mytím?

Standardní měniče IP20 musí být v čistém a suchém panelu. Pro venkovní nebo drsná prostředí nabízí CSIVEI vyšší IP hodnocení:

●  IP40 – vhodné pro prašná místa, jako jsou textilní továrny nebo dřevoobráběcí stroje

●  IP54/IP55 – prachotěsné a odolné proti stříkající vodě; funguje pro venkovní výběhy a mycí plochy

●  IP66 – plně prachotěsné a zvládá silné proudy vody; vhodné pro zpracování potravin, mytí aut nebo venkovní použití bez dalších krytů

●  Pokud jsou přítomny korozivní plyny, doporučuje se na desce plošných spojů nanést konformní nátěr.

Dodává se na VFD záruka a technická podpora?

Ano. Pohony CSIVEI se dodávají se standardní zárukou 18 měsíců od data výroby (nebo 12 měsíců od instalace, podle toho, co nastane později). Pro kritické aplikace jsou k dispozici možnosti rozšířené záruky. Globální technická podpora je k dispozici prostřednictvím e-mailu, telefonu a online zdrojů – součástí jsou uživatelské příručky, aplikační příručky a konfigurační software.

Případ zákazníka: Průmyslový ventilační ventilátor

Zařízení na výrobu nábytku vyžadovalo přesné řízení proudění vzduchu pro systém sběru prachu. Nepřetržitý chod ventilátorů na plné otáčky byl neefektivní a vytvářel nadměrný hluk.

Řešení: CSIVEI 18-30kW VFD byl instalován na hlavním odtahovém ventilátoru s tlakovým senzorem monitorujícím tlak v potrubí pro regulaci otáček ventilátoru.

Výsledky:

●  Rychlost ventilátoru se automaticky přizpůsobí požadavkům na sběr prachu

●  Úspora energie 45 % při částečném zatížení

●  Hlučnost snížena o 12 dB, což zlepšuje pracovní podmínky

●  Snížené mechanické opotřebení ložisek a řemenů ventilátoru

●  Systém nyní splňuje cíle ochrany životního prostředí i provozní účinnosti.
