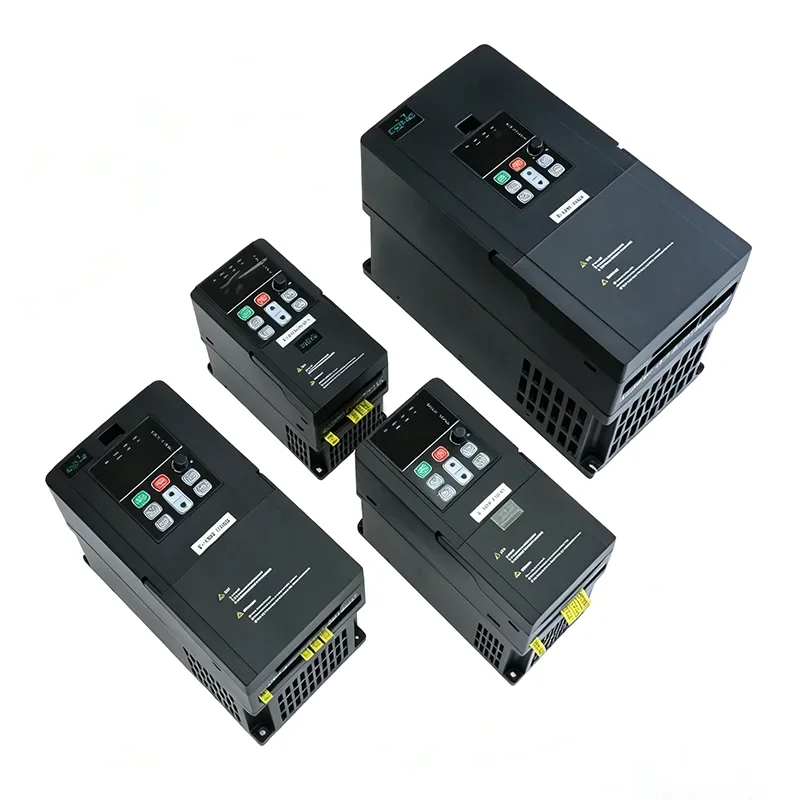

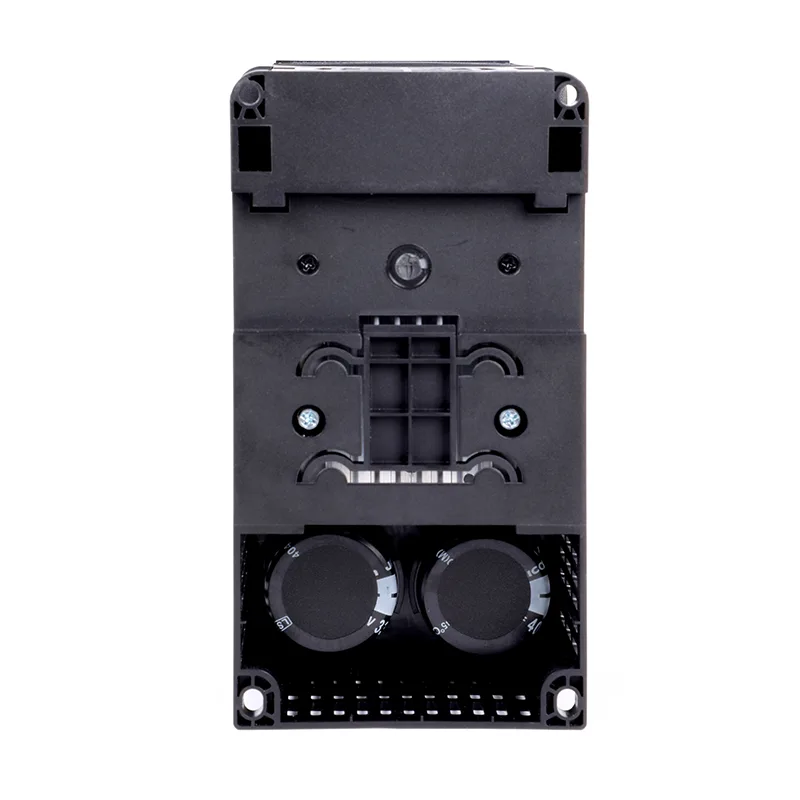

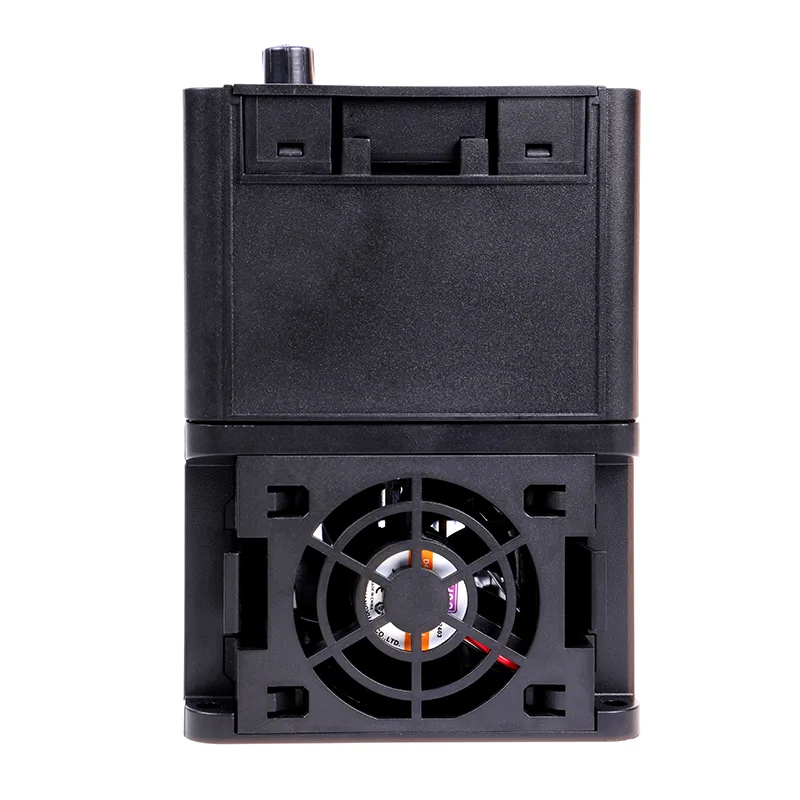

40HP 30kw 3fázový 380V VFD AC měnič

Obsahuje pokročilé vektorové řízení s vysokým startovacím momentem, vestavěný EMI filtr, redundantní chladicí systém a rozsáhlé možnosti komunikace včetně Ethernet/IP a Profinet. Robustní kryt IP20/IP21 se zesílenými přípojnicemi zajišťuje stabilní provoz v nejnáročnějších průmyslových prostředích.

S inteligentním řízením energie a komplexními diagnostickými schopnostmi poskytuje CSIVEI 40HP 30kw 3fázový 380V VFD AC Drive výkon a přesnost vyžadovanou pro kritické průmyslové procesy.

Základní parametry a specifikace

Typické aplikace

CSIVEI 40HP 30kw 3fázový 380V VFD AC měnič je určen pro vysoce výkonné průmyslové a infrastrukturní aplikace:

●  Vysokotlaká čerpadla – odsolovací zařízení, potrubní čerpadla, hydraulické systémy

●  Velké kompresory – průmyslové vzduchové stanice, plynové kompresory

●  Důlní dopravníky – dálkové pásové dopravníky, systémy pro manipulaci s rudou

●  Odstředivé chladiče – velké systémy HVAC, dálkové chlazení

●  Navíječky a odvíječky – papírny, navíjení textilu, tažení drátu

Jeho energeticky úsporné algoritmy a funkce prediktivní údržby snižují celkové náklady na vlastnictví.

Energetická účinnost a úspora nákladů

Řada CSIVEI VFD pomáhá průmyslovým zařízením snižovat spotřebu energie a provozní náklady prostřednictvím inteligentního řízení motoru a funkcí optimalizace energie.

Automatická optimalizace energie (AEO)– Měnič nepřetržitě monitoruje zatížení motoru a automaticky upravuje napětí a proud tak, aby odpovídaly skutečnému požadavku. Tato funkce může snížit spotřebu energie o 20–50 % v aplikacích s proměnným točivým momentem, jako jsou ventilátory a čerpadla.

Režim spánku– Když požadavek systému klesne pod přednastavenou prahovou hodnotu, měnič automaticky zastaví motor, aby se eliminovala spotřeba energie při nečinnosti. Jakmile se požadavek vrátí, pohon se bez problémů restartuje.

PID regulátor– Vestavěné PID řízení umožňuje přesnou regulaci tlaku, průtoku nebo teploty bez externích regulátorů, což zajišťuje, že systém pracuje v bodech optimální účinnosti.

Energetický monitoring– Zobrazení proudu motoru, napětí, výkonu a spotřeby energie v reálném čase umožňuje operátorům sledovat spotřebu energie a identifikovat příležitosti k optimalizaci.

Nejčastější dotazy

Jaký je rozdíl mezi řízením V/F a vektorovým řízením?

U/F řízení udržuje pevný poměr napětí a frekvence. Je vhodný pro ventilátory, čerpadla a obecné aplikace, kde přesné řízení rychlosti není rozhodující. Vektorové řízení odděluje tok a točivý moment, takže je můžete ovládat nezávisle – to vám dává vyšší počáteční točivý moment (až o 150 % při 0,5 Hz) a lepší přesnost otáček. Bezsenzorový vektor nepotřebuje kodér; vektor s uzavřenou smyčkou ano a posunuje přesnost rychlosti na 0,1 %. Většina měničů CSIVEI podporuje obojí, takže si můžete vybrat, co vyhovuje vaší aplikaci.

Potřebuji externí brzdný odpor?

To záleží. Pokud potřebujete rychlé zpomalení nebo má náklad vysokou setrvačnost – jako jsou odstředivky, jeřáby, kladkostroje nebo navíječky – pak ano, budete jeden potřebovat. U pohonů, které mají vnitřní brzdnou jednotku, se rezistor stará o regenerační energii, aby se zabránilo poruchám způsobeným přepětím a zkrátily se doby zastavení. U ventilátorů a čerpadel s pomalejším doběhem to většinou můžete vynechat.

Jaké komunikační protokoly jsou podporovány?

Všechny měniče CSIVEI jsou standardně dodávány s Modbus RTU přes RS485. K dispozici jsou volitelné moduly pro Profibus DP, Profinet, Ethernet/IP, CANopen a DeviceNet. Ty umožňují integraci s hlavními PLC a SCADA systémy pro vzdálené monitorování, změny parametrů a centralizované řízení.

Jak nastavím disk poprvé?

Máme průvodce rychlým spuštěním, který vás během několika minut provede základními informacemi:

Zadejte údaje z typového štítku motoru (výkon, napětí, proud, frekvence, otáčky), vyberte aplikační makro (ventilátor/čerpadlo, dopravník, konstantní moment), nastavte časy zrychlení a zpomalení, vyberte zdroj frekvence (klávesnice, analogový vstup, komunikace) a spusťte automatické ladění pro optimalizaci řízení motoru. Manuál obsahuje všechny podrobnosti a klávesnice je odnímatelná, takže ji můžete v případě potřeby ovládat na dálku.

Jaké ochrany jsou zabudovány do měniče?

Pohony CSIVEI zahrnují solidní sadu ochran: přepětí, podpětí, nadproud, zkrat, přehřátí (chladič), ztráta fáze na vstupu nebo výstupu a přetížení motoru (elektronické tepelné přetížení, I²t). Ty pomáhají udržovat věci v chodu spolehlivě a prodlužují životnost zařízení.

Mohu provozovat více motorů z jednoho VFD?

Ano, z jednoho měniče můžete paralelně provozovat více motorů, pokud: celkový odběr proudu zůstane v rámci jmenovitého výkonu měniče, každý motor má vlastní tepelnou ochranu proti přetížení a používáte řízení V/F (vektorové řízení se nedoporučuje pro nastavení s více motory). To je běžné u soustav ventilátorů, dopravníkových sekcí nebo čerpacích stanic, kde motory běží společně stejnou rychlostí.

Jak mohu odstranit běžné závady?

Pohon zobrazuje chybové kódy na klávesnici pro rychlou diagnostiku:

●  OC (nadproud) – zkontrolujte zkraty, problémy s vinutím motoru nebo příliš krátkou dobu rozběhu

●  OV (přepětí) – zkontrolujte brzdný odpor (pokud je použit) nebo je doba zpomalení příliš krátká

●  UV (podpětí) – zkontrolujte vstupní napájení a kabeláž

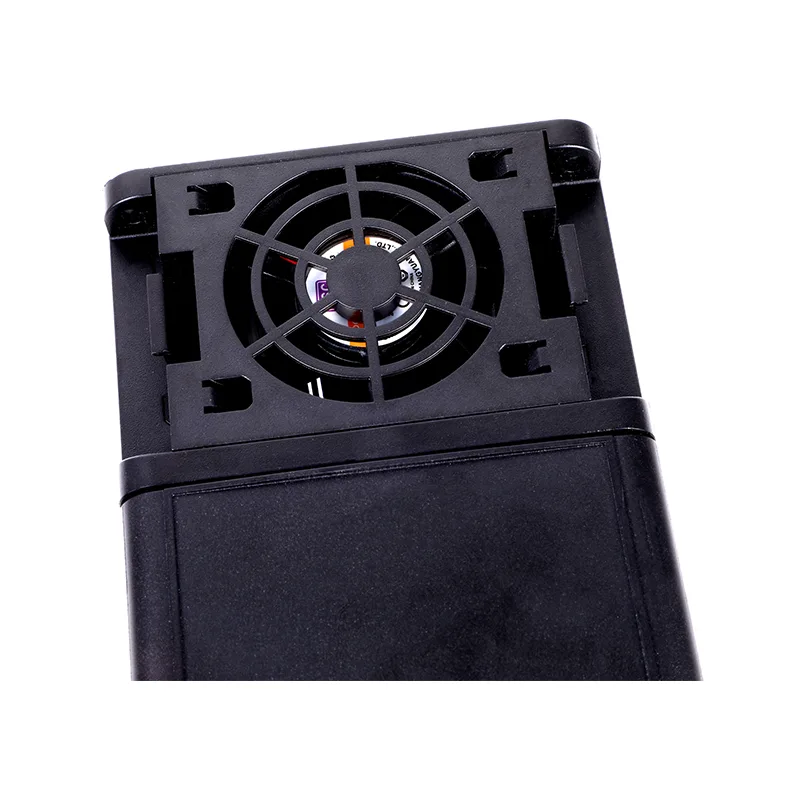

●  OH (nadměrná teplota) – zkontrolujte chladicí ventilátor, okolní teplotu a montážní vůli

●  OL (přetížení) – zkontrolujte zatížení motoru, prodlužte dobu rozběhu nebo zvažte zvýšení velikosti měniče

Příručka obsahuje úplnou tabulku chybových kódů s podrobnými kroky. Pokud něco stále nefunguje, může vám pomoci technická podpora CSIVEI.

Dodává se na VFD záruka a technická podpora?

Ano. Pohony CSIVEI se dodávají se standardní zárukou 18 měsíců od data výroby (nebo 12 měsíců od instalace, podle toho, co nastane později). Pro kritické aplikace jsou k dispozici možnosti rozšířené záruky. Globální technická podpora je k dispozici prostřednictvím e-mailu, telefonu a online zdrojů – součástí jsou uživatelské příručky, aplikační příručky a konfigurační software.
