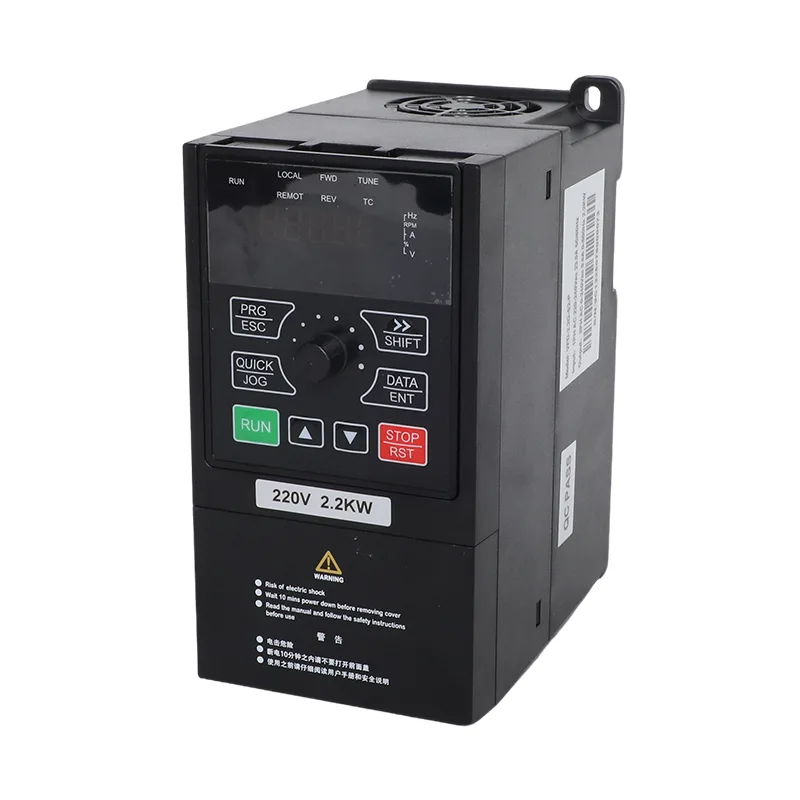

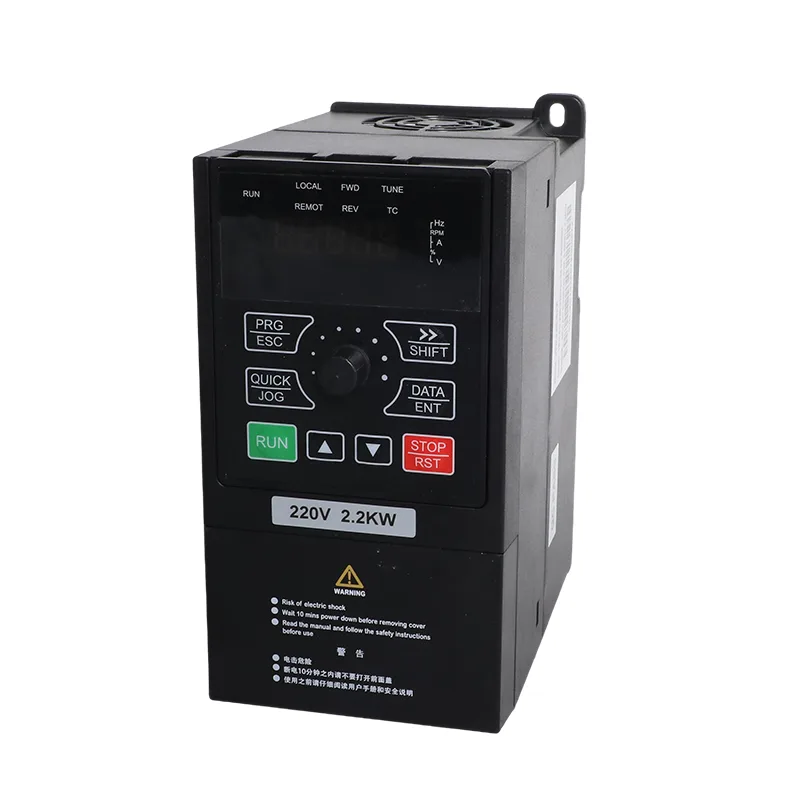

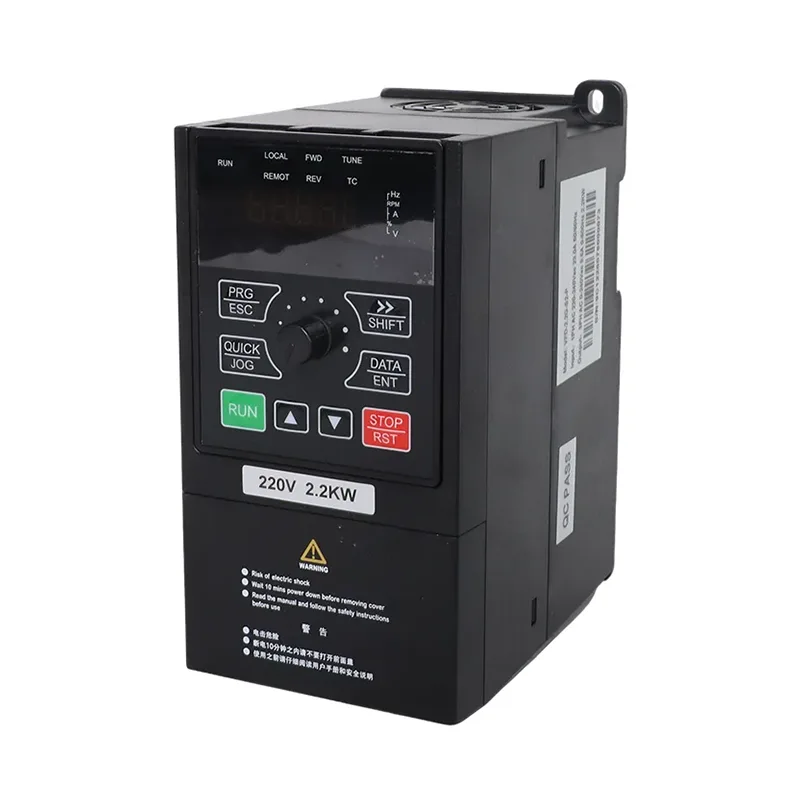

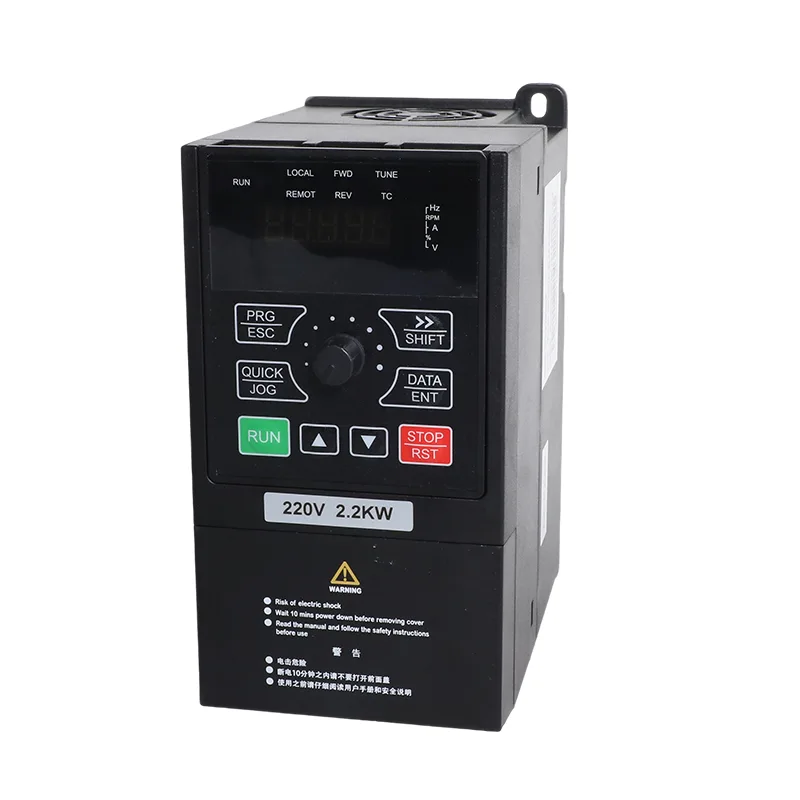

4,0 kW/5,5 kW 3fázové solární čerpadlo 380 V a univerzální invertor VFD

CSIVEI vyrábí třífázové solární čerpadlo 380 V 4,0 kW/5,5 kW a univerzální invertor VFD pro třífázové motorové systémy vyžadující řízení fotovoltaických čerpadel nebo konvenční provoz s proměnnou frekvencí. Modely VFD-PC10-4.0G-T4 a VFD-PC10-5.5G-T4 pokrývají jmenovitý výkon motoru 4,0 kW a 5,5 kW se jmenovitým výstupním proudem 9 A a 13 A. Oba modely akceptují třífázový AC vstup od 380 V (-15 %) do 440 V (+10 %).

Tato řada kombinuje řízení solárního čerpadla s univerzálním řízením motoru v jedné invertorové platformě. Zvolený provozní režim určuje, jak měnič řídí svůj zdroj energie a provoz motoru, zatímco vestavěné řídicí a ochranné funkce podporují instalace čerpadel, stejně jako kompatibilní ventilátory, dmychadla a procesní stroje. Při žádosti o cenovou nabídku uveďte jmenovité hodnoty na typovém štítku motoru a zamýšlenou aplikaci, aby bylo možné stanovit vhodný model a konfiguraci.

Duální provozní režimy

Třífázové solární čerpadlo 380 V 4,0 kW/5,5 kW a měnič VFD pro všeobecné použití podporují dva provozní režimy vybrané pomocí parametru P8-00.

Režim solárního čerpadla — P8-00 = 1

V tomto režimu měnič využívá fotovoltaickou energii k provozu kompatibilního čerpadla s řízením MPPT a funkcemi automatického přepínání sítě. Když je solární energie nedostatečná, nakonfigurovaná sekvence přepínání umožňuje systému využívat energii ze sítě. Toto uspořádání je vhodné pro zemědělské zavlažování, zásobování vodou z vrtů a další čerpací aplikace, kde je během části provozního dne k dispozici sluneční energie.

Univerzální režim — P8-00 = 0

V tomto režimu měnič pracuje jako běžný frekvenční měnič pro kompatibilní motory, včetně čerpadel, ventilátorů, dmychadel a procesních strojů. Bezsenzorové vektorové řízení (SVC) a U/F řízení podporují různé požadavky na řízení motoru bez použití funkce fotovoltaického čerpání.

CSIVEI může před odesláním nakonfigurovat provozní režim. Režim lze také změnit úpravou P8-00, což umožňuje opětovné přiřazení měniče k jiné aplikaci, když se změní požadavky na instalaci. Příslušné parametry a zapojení musí odpovídat zvolenému provoznímu režimu.

Požadavky na solární pole a stejnosměrné napětí

Doporučené fotovoltaické pole závisí na výkonu měniče a elektrických charakteristikách modulů. Tabulka B uvádí konfigurace modulů a řetězců pro dvě možnosti modulů: 37±1 V moduly s výkonem 250 W±5 Wp a moduly 45±1 V s výkonem 300 W±5 Wp.

Hlavní limity na DC straně jsou:

Napětí sériového řetězce musí být posouzeno podle skutečného napětí naprázdno modulu a očekávaných provozních teplot. Uspořádání paralelních řetězců by se mělo řídit doporučenou konfigurací a příslušnými požadavky na DC ochranu. Udržování pole ve specifikovaných mezích napětí je nezbytné pro správný provoz střídače.

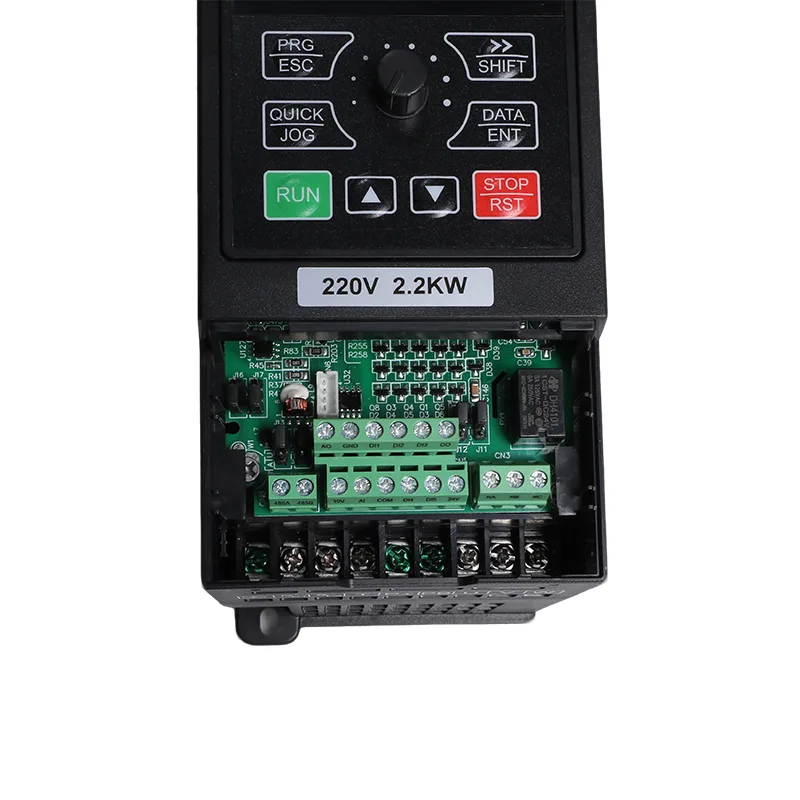

Rám a instalace

Oba modely sdílejí stejné rozměry pouzdra 245 × 142 × 181,3 mm a montážní vzor 107 × 235 mm. Kompaktní design pro montáž na stěnu nebo montáž do skříně umožňuje začlenění měniče do instalace řízení čerpadla bez změny jmenovitého výkonu motoru nebo aplikace pouze pro umístění měniče.

Pohon má krytí IP20 a je určen pro vertikální instalaci na vhodném chráněném místě. Plánování instalace by mělo zohledňovat provozní prostředí, elektrickou ochranu, vedení kabelů a přístup pro uvedení do provozu a údržbu. Obecný rozsah provozních teplot je -10 °C až 50 °C, přičemž nad 40 °C je vyžadováno snížení výkonu.

Specifikace

Tabulka A. Hodnocení modelu

Tabulka B. Doporučené solární pole

Tabulka C. Obecné specifikace (stejné v celé řadě iMaster)

Typické aplikace

Řada iMaster VFD-PC10 kombinuje řízení solárního čerpadla s řízením motoru s proměnnou frekvencí, díky čemuž jsou modely s výkonem 4,0 kW a 5,5 kW vhodné pro řadu vodohospodářských a průmyslových aplikací.

Pro instalace, které vyžadují jak fotovoltaické čerpání, tak konvenční řízení motoru, lze 4,0 kW/5,5 kW 3fázové solární čerpadlo 380 V a univerzální invertor VFD specifikovat pro zamýšlený provoz a podle toho nakonfigurovat.

U vodních systémů, které vyžadují regulaci tlaku, může vestavěná funkce PID použít vhodný zpětnovazební signál k nastavení chodu motoru kolem nakonfigurované požadované hodnoty. S vhodně zvoleným snímačem tlaku a správně nakonfigurovanými řídicími parametry může měnič regulovat tlak v systému podle změn požadavků. Konečné nastavení závisí na čerpadle, motoru a aplikaci.

Technické přednosti

1. Automatické přepínání solární energie na síť

2. Vestavěná PID regulace

Vestavěný PID podporuje regulaci tlaku, průtoku nebo teploty v uzavřené smyčce. Zdroje žádané hodnoty a zpětné vazby se vybírají pomocí dostupných parametrů skupiny FC.

3. Klíč PV a ochrana na straně motoru

4. Řízení a komunikace motoru

Univerzální režim podporuje řízení SVC a V/F, přetížitelnost 150 % po dobu 60 sekund a komunikaci RS485 s Modbus RTU.

5. Dva konfigurovatelné provozní režimy

P8-00 = 1: režim solárního čerpadla. P8-00 = 0: univerzální režim měniče. CSIVEI může před odesláním nastavit provozní režim a požadované parametry.

FAQ

Proč 4 kW model potřebuje 20 modulů, zatímco 5,5 kW využívá 18 x 2?

Jednotka o výkonu 4 kW pohání jeden řetězec, takže řetězec je delší, aby dosáhl okna 550 až 750 V DC. Jednotka o výkonu 5,5 kW potřebuje zhruba dvojnásobný příkon pole, čehož je snazší dosáhnout se dvěma paralelními řetězci po 18. Oba zůstávají pod maximem 900 V DC.

Mohu to dodatečně namontovat na stávající čerpadlo připojené k síti?

Ano, a je to nejběžnější instalace. Nechte čerpadlo a kabeláž v klidu, přidejte pole a DC jistič a připojte stávající napájení k R, S a T. Nastavte P8-15 na 0 pro automatické přepínání. Sluneční záření přenáší denní zátěž a síť přebírá řízení, když není dostatek slunce.

Jak zastavím čerpadlo, když je nádrž plná?

Namontujte plovákový nebo hladinový spínač na DI2 nebo DI3. Polarita svorek je nastavena v F6-10, takže funguje obě uspořádání kontaktů. Můžete také použít detekci hladiny vody AI nastavením P8-18 na 1 a úpravou úplného prahu v P8-19 a zpoždění spánku v P8-20.

Jaké závady v terénu vlastně uvidím?

Běžné jsou A01 slabý solární výkon, A02 plná nádrž, A03 nedostatek vody a A04 podtížení motoru. Hardwarové chyby E01 až E30 pokrývají nadproud, přepětí, podpětí, ztrátu fáze a přehřátí, přičemž E43 pro vadnou sondu hladiny a E44 pro stav nedostatečného zatížení, který se nevyřeší.

Je pohon chráněn v případě poškození kabelu čerpadla?

Ano. Ochrana před ztrátou výstupní fáze a detekce zkratu motoru při zapnutí jsou standardní součástí, spolu s nadproudem, přepětím, podpětím, přehřátím a přetížením.

Mohu jej použít na stroji, který nemá nic společného s vodou?

Ano. V univerzálním režimu se jedná o standardní třífázový invertor pro ventilátory, dmychadla, kompresory a procesní čerpadla s řízením SVC nebo V/F, PID a Modbus. Objednejte jej v tomto režimu a dorazí nakonfigurovaný pro danou úlohu. A jednotku zakoupenou v režimu solárního čerpadla lze následně přesouvat pomocí P8-00.

Můžeme si před odesláním nastavit vlastní výchozí parametry?

Ano. Sdělte nám jmenovité hodnoty motoru, konfiguraci panelu a veškerá požadovaná nastavení specifická pro dané místo a my je načteme, než jednotka odejde. To šetří čas při uvádění do provozu na místě a to je důvod, proč mnoho distributorů nakupuje nakonfigurované, nikoli výchozí.
