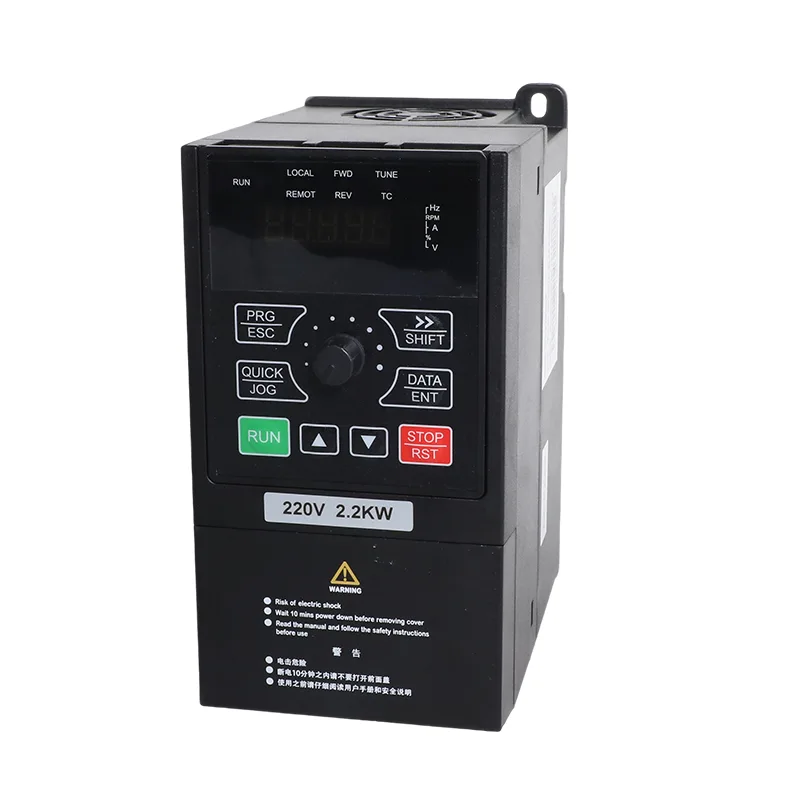

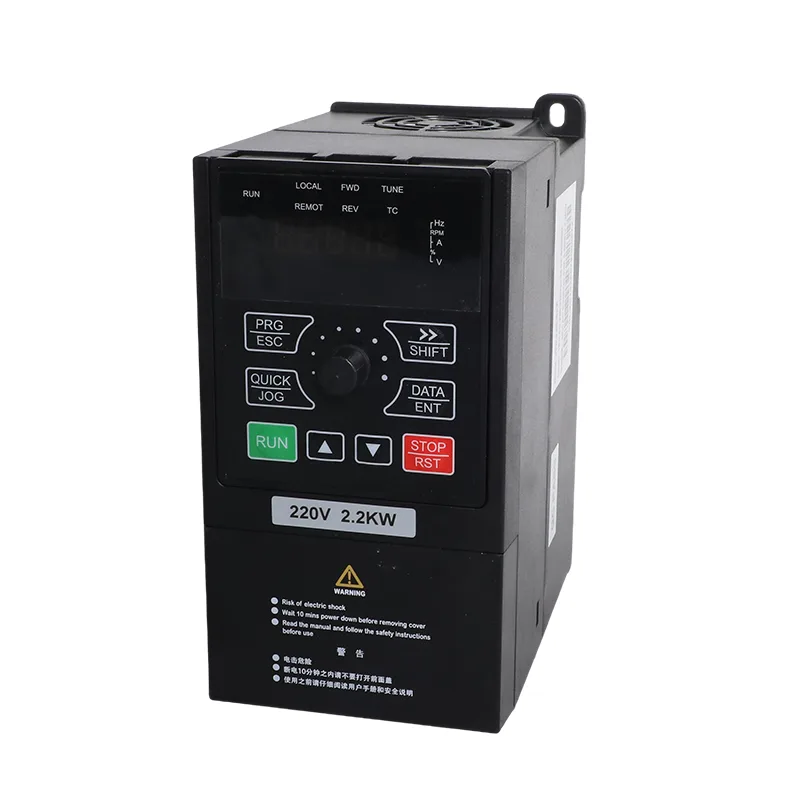

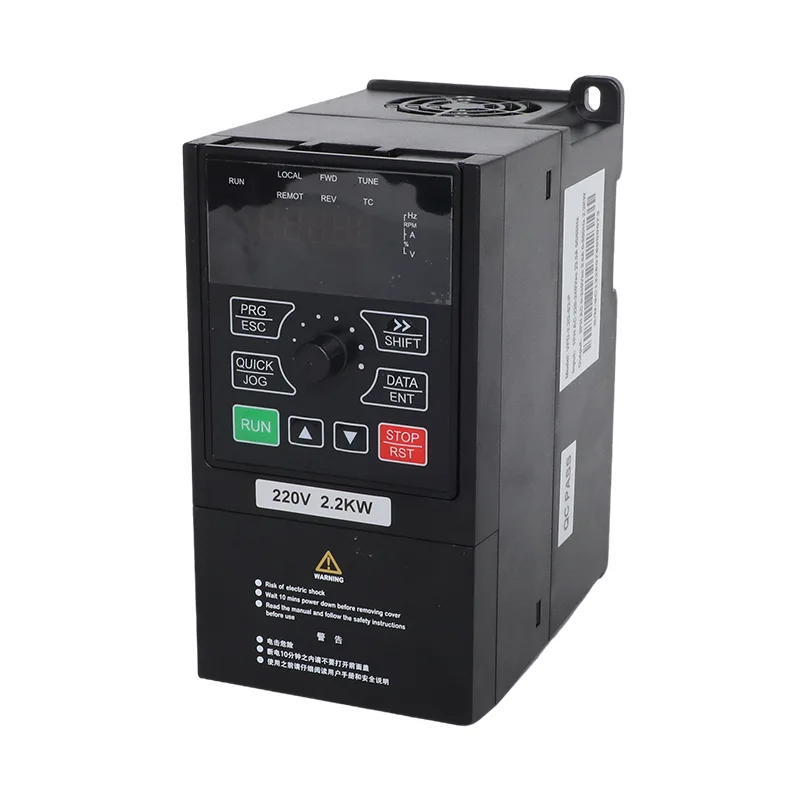

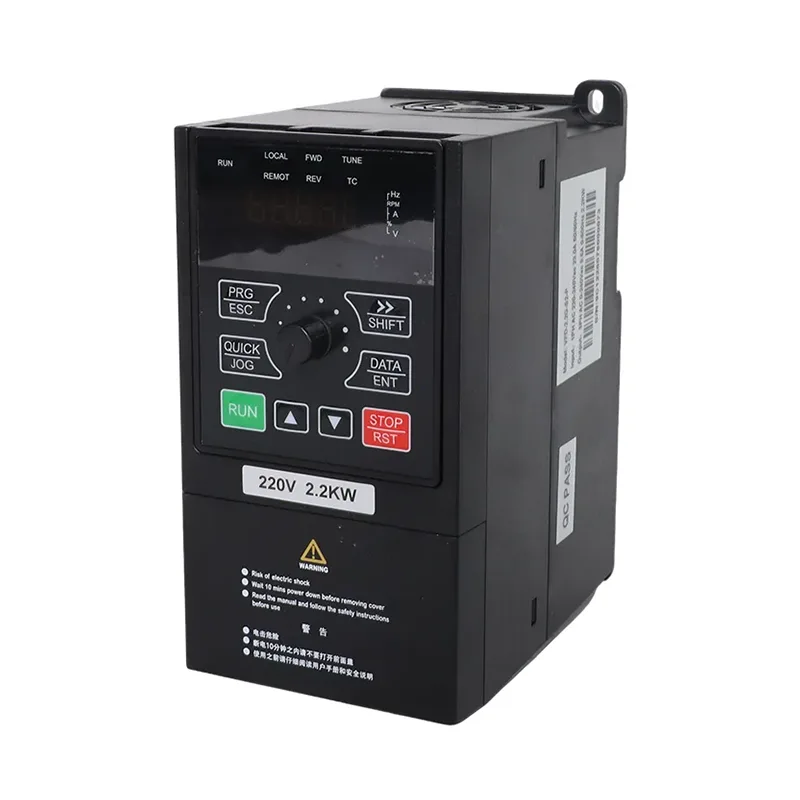

CSIVEI 4,0kW/5,5kW 1fázové 230V solární čerpadlo a univerzální invertor VFD je určeno pro místa, která potřebují provozovat 4,0 kW nebo 5,5 kW motory, ale mají jednofázové střídavé napájení spíše než třífázové síťové připojení. VFD-PC10-4.0G-S2-MK dodává výstupní proud 17 A, zatímco VFD-PC10-5.5G-S2-MK dodává 25 A. Jejich uvedené AC vstupní proudy jsou 32 A a 45 A, takže napájecí obvod, jistič a kabel musí být vybrány pro skutečný vstupní proud.
Na stejnosměrné straně měnič přijímá fotovoltaické pole nakonfigurované pro jeho napěťové limity. Doporučený rozsah MPPT je 250–350 VDC, doporučený rozsah napětí naprázdno pole je 360–430 VDC a maximální vstupní stejnosměrné napětí je 450 VDC. Tyto limity jsou zvláště důležité, když jsou stringy zapojeny paralelně nebo když pole pracuje v chladných podmínkách, kde může vzrůst napětí naprázdno modulu.
Režim solárního čerpadla (P8-00 = 1): Měnič využívá MPPT pro fotovoltaické čerpání a poskytuje funkce související s čerpadlem, včetně ovládání slabého světla, ochrany při nedostatečném zatížení a možností řízení hladiny vody. Pokud je součástí instalace zálohování sítě, musí být parametry přepínání a uspořádání externího spínání nakonfigurováno podle návodu.
Univerzální režim (P8-00 = 0): Měnič funguje jako konvenční měnič s řízením SVC nebo V/F, vestavěným PID a komunikací RS485 Modbus RTU. Tento režim lze použít pro kompatibilní čerpadla, ventilátory, dmychadla a další motoricky poháněná zařízení bez použití funkce ovládání solárního čerpadla.
Provozní režim lze nastavit před odesláním a změnit pomocí P8-00, když se změní požadavky aplikace. To dává distributorům a instalačním technikům způsob, jak specifikovat zamýšlené použití a zároveň si ponechat možnost později překonfigurovat měnič v závislosti na vhodném jmenovitém výkonu motoru, zapojení a nastavení parametrů.
Pro solární čerpání využívá 4,0 kW/5,5 kW jednofázové solární čerpadlo 230 V a univerzální invertor VFD uspořádání řetězců specifické pro daný model: verze 4,0 kW používá dva paralelní řetězce, zatímco verze 5,5 kW tři. U modulů 37±1 V, 250 W±5 Wp je v tabulce uvedeno 11 modulů na řetězec; s moduly 45±1 V, 300 W±5 Wp specifikuje 9 modulů na řetězec. Před připojením pole vypočítejte napětí naprázdno stringu pomocí vybraných dat modulu a místních teplotních podmínek a udržujte je v mezích stanovených měničem.
U instalací, které používají akumulační nádrž nebo závisejí na dostupnosti vody ze studny, pohon podporuje možnosti vstupu hladiny vody a ochranu proti nedostatečnému zatížení. AI detekci hladiny vody lze nakonfigurovat pomocí P8-18, přičemž prahová hodnota a zpoždění spánku se nastavují pomocí P8-19 a P8-20. Chování resetování při nedostatečné zátěži se konfiguruje pomocí P8-26. Tyto funkce pomáhají koordinovat provoz čerpadla s hladinou v nádrži a dostupností vody, když jsou nainstalována správná čidla a parametry.
| Položka | VFD-PC10-4.0G-S2-MK | VFD-PC10-5.5G-S2-MK |
| Použitelný motor | 4,0 kW / 5 HP | 5,5 kW / 7,5 HP |
| Nominální kapacita | 5,9 kVA | 11 kVA |
| Vstupní proud | 32 A | 45 A |
| Výstupní proud | 17 A | 25 A |
| Vstupní střídavé napětí | AC 1 PH 220 V (-15 %) až 240 V (+10 %) | |
| Max. Vstupní stejnosměrné napětí | 450 V DC | |
| Doporučený rozsah Voc | 360 až 430 V DC | |
| Doporučený rozsah MPPT | 250 až 350 V DC | |
| Rozsah počátečního napětí | 160 až 450 VDC, parametricky nastavitelné | |
| Jmenovité výstupní napětí | 3 PH nebo 1 PH 220 V AC | |
| Úroveň hluku | 50 dBA max. |
| Model | Moduly 37±1 V, 250 W±5 Wp | Moduly 45±1 V, 300 W±5 Wp | ||
| Moduly na řetězec | Struny | Moduly na řetězec | Struny | |
| VFD-PC10-4.0G-S2-MK | 11 | 2 | 9 | 2 |
| VFD-PC10-5.5G-S2-MK | 11 | 3 | 9 | 3 |
| Položka | Specifikace |
| Jmenovitá frekvence | 50/60 Hz |
| Rozsah vstupní frekvence | ±5 % (47,5 až 63 Hz) |
| Výstupní napětí | 0 na vstupní napětí |
| Výstupní frekvence | 0,1 až 500 Hz |
| Maximální frekvence | 0 až 500 Hz (ovládání SVC a V/F) |
| Nosná frekvence | 0,8 kHz až 8 kHz, automaticky přizpůsobeno zatížení (podporováno až 16 kHz) |
| Frekvenční rozlišení | Digitální nastavení 0,01 Hz; analogové nastavení 0,025 % maximální frekvence |
| Režim ovládání | Bezsenzorové vektorové řízení (SVC); V/F ovládání |
| Startovací moment | 0,5 Hz / 150 % (SVC) |
| Rozsah rychlosti | 1:100 (SVC) |
| Přesnost stability rychlosti | ±0,5 % (SVC) |
| Přetížitelnost | 150 % jmenovitého proudu po dobu 60 s; 170 % po dobu 12 s; 190 % za 1,5 s |
| Zvýšení točivého momentu | Automatické zvýšení točivého momentu; manuální zvýšení 0,1 % až 30,0 % |
| V/F křivka | Lineární, vícebodová a čtvercová křivka (výkon 1,2 / 1,4 / 1,6 / 1,8 / 2,0) |
| V/F separace | Úplné oddělení, poloviční oddělení |
| Zrychlení / zpomalení | Lineární nebo S-křivka, 0,0 až 6500,0 s |
| DC brzdění | Startovací frekvence 0,00 Hz až maximální frekvence; čas 0,0 až 36,0 s; aktuální 0,0 % až 100,0 % |
| ovládání JOG | JOG frekvence 0,00 Hz až maximální frekvence (výchozí 5 Hz); zrychlení/zpomalení 0,0 až 6500,0 s |
| Vestavěný PID | Ano, pro tlak, průtok nebo teplotu uzavřenou smyčku bez externího ovladače |
| AVR | Výstupní napětí je stabilní, když napětí sítě kolísá |

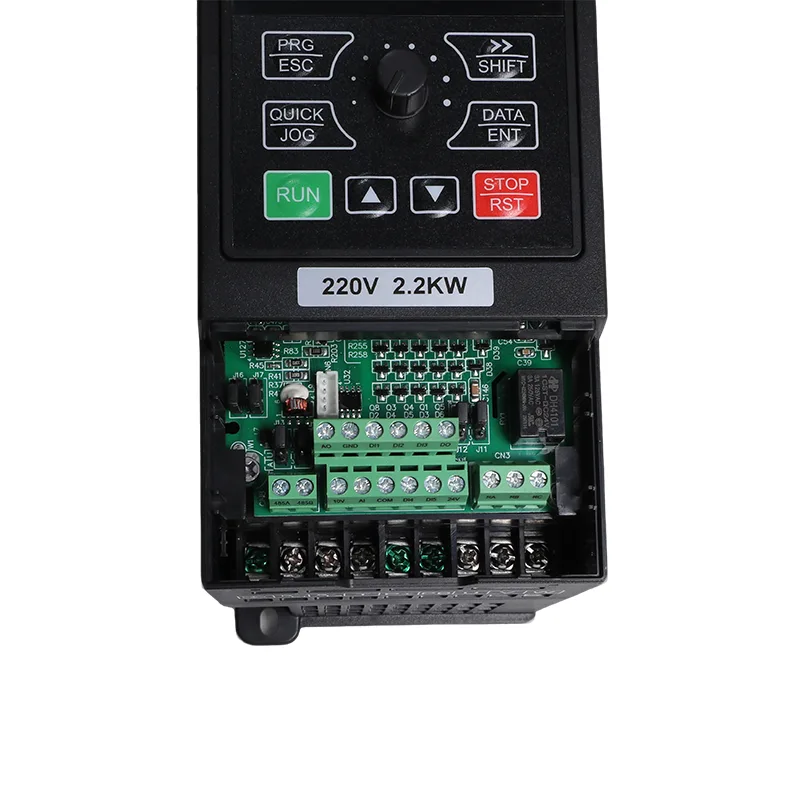

| Vstupní svorky | 5 digitálních vstupů, DI5 podporuje vysokorychlostní impulsy až do 50 kHz; 1 analogový vstup 0-10 V nebo 0-20 mA; 1 vstup potenciometru klávesnice |
| Výstupní svorky | 1 vysokorychlostní pulzní výstup až 50 kHz; 1 reléový výstup; 1 analogový výstup 0-20 mA nebo 0-10 V |
| Sdělení | RS485, Modbus RTU |
| Ochrana | Detekce zkratu motoru při zapnutí, ztráta výstupní fáze, nadproud, přepětí, podpětí, přehřátí, přetížení, nedostatečné zatížení, slabé světlo |
| Provozní teplota | -10 °C až 50 °C; snížení o 1 % na 1 °C nad 40 °C |
| Skladovací teplota | -20 °C až 60 °C |
| Vlhkost | Pod 95 % RH, žádná kondenzace |
| Nadmořská výška | pod 1000 m; snížení o 1 % na 100 m od 1000 do 3000 m |
| Vibrace | Méně než 5,9 m/s² (0,6 g) |
| Příloha | IP20, montáž na stěnu nebo skříň, vertikální instalace |
| Distribuční systém | TN, TT |
| EMC / bezpečnost | IEC 61800-3 (C3); IEC 61800-5-1 |
Modely 4,0 kW a 5,5 kW poskytují výstupní proud 17 A a 25 A. Rozběhový moment SVC je specifikován na 150 % při 0,5 Hz, s přetížitelností 150 % jmenovitého proudu po dobu 60 sekund. Jejich jmenovité hodnoty vstupního proudu 32 A a 45 A vyžadují správný výběr napájení, jističe a kabelu.
Model 4,0 kW používá dvě struny a model 5,5 kW tři. Udržujte pole v doporučeném rozsahu 360–430 V DC naprázdno a maximálně 450 V DC; pro paralelní stringy použijte FV jistič a slučovač.
Ochrana proti nedostatečnému zatížení a konfigurovatelná detekce hladiny vody podporují logiku vypnutí a restartu čerpadla, když jsou nastaveny příslušné vstupy a parametry.
P8-00 vybírá režim solárního čerpadla nebo režim pro všeobecné použití. Ten podporuje řízení SVC/V/F, vestavěný PID a RS485 Modbus RTU.
Pokud je pole více než 10 m od měniče, použijte přepěťovou ochranu typu II. Manuál doporučuje výstupní tlumivku, když kabel čerpadla přesahuje 50 m.
Jednofázové 230V solární čerpadlo 4,0 kW/5,5 kW a univerzální měnič VFD je určeno pro instalace, které potřebují kapacitu motoru 4,0 kW nebo 5,5 kW, ale nemohou používat třífázové napájení. Jeho konfigurace solárního čerpadla je vhodná pro vodní aplikace, zatímco režim pro všeobecné použití rozšiřuje jeho použití na kompatibilní zařízení poháněná motorem.
Model 5,5 kW má uvedený vstupní proud 45 A. Napájecí zdroj, jistič a kabel musí být dimenzovány na instalační proud a příslušné elektrické požadavky. Solární provoz může snížit množství energie odebrané ze sítě, když je k dispozici solární energie, ale skutečné využití sítě závisí na poli, zatížení čerpadla a provozních podmínkách.
Doporučená konfigurace pole poskytuje vyšší fotovoltaickou kapacitu pro model s vyšším výkonem 5,5 kW. Tabulka B uvádí tři paralelní řetězce pro verzi 5,5 kW a dvě pro verzi 4,0 kW. Ověřte celkový výkon pole, napětí a proud naprázdno stringu podle specifikací modulu a střídače.
Připojení FV a sítě, spínací přístroje a nastavení parametrů se musí řídit návodem k iMaster pro zvolený provozní režim. Nezapínejte současně solární a síťové spínače, pokud to specifikovaný obvod a uspořádání ochrany výslovně nepovoluje. Nastavení uvedení do provozu a přepnutí, včetně P8-15, by mělo být provedeno podle schématu zapojení výrobce.
Dimenzování kabelu podle proudu pole, délky kabelu, podmínek instalace a příslušných elektrických požadavků. Použijte kabel vhodný pro venkovní fotovoltaické provozy. Návod k instalaci specifikuje DC jistič na FV vstupu a fotovoltaický slučovací box, když jsou stringy zapojeny paralelně.
Ochrana proti nedostatečnému zatížení je poskytována pro detekci podmínek, jako je ztráta vodní zátěže. Dodané informace o parametrech uvádějí úroveň detekce 25 %, dobu potvrzení 60 s a zpoždění resetu 120 s. Pokud je použita sonda hladiny a selže, měnič může hlásit E43. Ověřte nakonfigurované prahové hodnoty a zpoždění oproti skutečnému čerpadlu a instalaci.
Ano. P8-00 vybírá režim solárního čerpadla nebo režim pro všeobecné použití. Univerzální režim podporuje řízení SVC nebo V/F, vestavěný PID a Modbus RTU. CSIVEI může nastavit požadovaný režim před odesláním a provozní režim lze později změnit pomocí nastavení parametrů, když je aplikace a zapojení vhodné.
Při dotazování lze diskutovat o značce OEM a konfiguraci parametrů před odesláním. Poskytněte požadované množství a štítky, aby společnost CSIVEI mohla potvrdit dostupné uspořádání, cenu a harmonogram.
