30kW/37kW 3fázové solární čerpadlo 380V a univerzální invertor VFD

Třífázové solární čerpadlo 380V 30kW/37kW a univerzální invertor VFD jsou k dispozici ve dvou modelech: VFD-PC10-30G-T4-MK a VFD-PC10-37G-T4-MK. Oba využívají třífázový AC vstup a podporují solární čerpadlo nebo univerzální provoz podle zvolené konfigurace.

V aplikacích solárních čerpadel řídí pohon motor čerpadla pomocí energie z fotovoltaického pole. V univerzálním režimu poskytuje řízení motoru s proměnnou frekvencí pro kompatibilní průmyslová zařízení. Výběr modelu závisí na jmenovitém výkonu a proudu motoru, provozních podmínkách čerpadla, dostupném zdroji energie a požadovaných řídicích funkcích.

Provozní režimy

U třífázového solárního čerpadla 380V 30kW/37kW a měniče VFD pro všeobecné použití se provozní režim volí pomocí parametru P8-00 podle konfigurace příslušného modelu.

1. Režim solárního čerpadla

Režim solárního čerpadla je určen pro čerpací aplikace napájené fotovoltaickým polem. Mezi ovládací funkce uvedené pro tento režim patří sledování bodu maximálního výkonu (MPPT) a logika ochrany proti slabému osvětlení.

FV pole musí být nakonfigurováno v mezích specifikovaných stejnosměrných napětí měniče. Výkon čerpadla závisí na dostupné solární energii, požadavcích motoru, charakteristikách čerpadla a podmínkách na místě.

Tam, kde je vyžadována záloha sítě nebo generátoru, musí uspořádání spínání vstupů a zapojení odpovídat příslušnému modelovému schématu. Ověřte, zda jsou pro vybranou instalaci vyžadovány externí spínací komponenty, než předpokládejte, že všechny přepínací funkce jsou obsaženy v měniči.

2. Režim střídače pro všeobecné použití

Režim pro všeobecné použití je určen pro kompatibilní zařízení poháněná motorem, která vyžadují řízení s proměnnou frekvencí. Mezi uvedené funkce patří řízení SVC a V/F, vestavěný PID, nastavitelné zrychlení a zpomalení a komunikace Modbus RTU.

Provozní režim a nastavení parametrů by mělo být provedeno během uvádění do provozu. Při konfiguraci zdroje řízení, dat motoru, vstupních svorek a provozních příkazů postupujte podle uživatelské příručky pro přesný model.

Specifikace

Tabulka A. Hodnocení modelů

Tabulka B. Doporučené solární pole

Při plánování FV pole považujte výše uvedené konfigurace spíše za referenční uspořádání než za univerzální pravidla pro dimenzování. Před dokončením pole ověřte specifikace modulu, provozní podmínky čerpadla a požadavky na místo.

Návrh FV stringu musí zohledňovat skutečné napětí naprázdno (Voc), provozní napětí, teplotní koeficienty modulu a minimální teplotu místa. Ověřte, že vypočítaná hodnota Voc řetězce v chladném počasí nepřekračuje maximální vstupní stejnosměrné napětí měniče a že očekávané provozní napětí je kompatibilní s jeho rozsahem MPPT. Konečná konfigurace by měla také zohledňovat jmenovitý výkon motoru čerpadla, celkovou dynamickou výšku, denní spotřebu vody a solární podmínky na místě.

Tabulka C. Všeobecné specifikace (stejné v celé řadě iMaster)

Technické vlastnosti

1. Rozsah napětí MPPT a PV

Měnič má uvedené maximální vstupní stejnosměrné napětí 900 Vss a doporučený provozní rozsah MPPT 450–600 Vss. Tyto hodnoty slouží různým účelům: maximální vstupní napětí je horní mez, zatímco rozsah MPPT se vztahuje na normální fotovoltaický provoz.

Napětí naprázdno a provozní napětí pole musí být vyhodnoceny samostatně při návrhu systému. Nepoužívejte maximální vstupní napětí jako cílové provozní napětí pro FV generátor.

2. Ovládání motoru

Uvedené způsoby řízení jsou bezsenzorové vektorové řízení (SVC) a řízení V/F. Při SVC je specifikovaný rozběhový moment 150 % při 0,5 Hz. Uvedený rozsah otáček je 1:100 s přesností stability rychlosti ±0,5 %.

Skutečný výkon motoru závisí na parametrech motoru, charakteristikách zatížení, podmínkách instalace a nastavení při uvádění do provozu.

3. PID a komunikace

Vestavěnou funkci PID lze použít pro aplikace řízení s uzavřenou smyčkou zahrnující tlak, průtok nebo teplotu, kde jsou k dispozici požadovaná čidla a konfigurace systému.

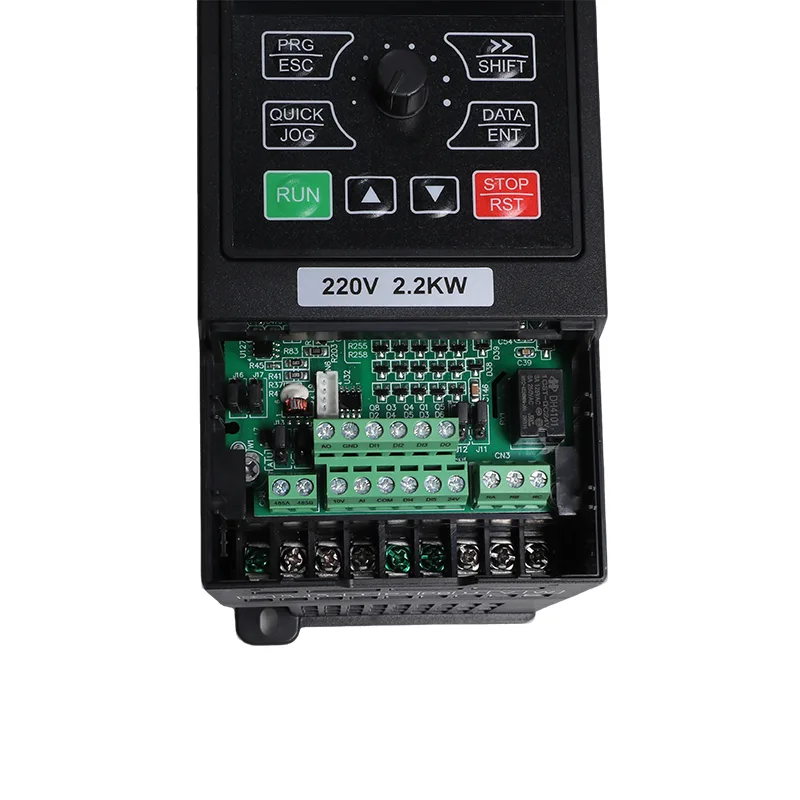

Komunikace probíhá přes RS485 pomocí Modbus RTU. Dostupné digitální a analogové vstupy a výstupy podporují nakonfigurované řídicí a monitorovací funkce.

4. Ochranné funkce

• Detekce zkratu motoru při zapnutí
• Ochrana před ztrátou fáze na výstupu
• Nadproudová ochrana
• Přepěťová a podpěťová ochrana
• Ochrana proti přehřátí
• Ochrana proti přetížení a nedostatečnému zatížení
• Ochrana proti slabému světlu

Ochranné funkce nenahrazují správný výběr motoru, elektrickou ochranu, postupy zapojení nebo uvedení systému do provozu.

5. Kapacita přetížení

Uvedené hodnoty přetížení jsou:

Tyto jmenovité hodnoty popisují specifikovanou krátkodobou přetížitelnost. Samy o sobě nezaručují vhodnost pro konkrétní požadavky na spouštění čerpadla. Při výběru je třeba zkontrolovat jmenovitý proud motoru, dobu zrychlení a charakteristiky zátěže.

Typické aplikace

1. Zavlažování a převod zemědělské vody

Vhodné pro vyhodnocení v zavlažovacích čerpacích systémech, kde výkon motoru, výkon čerpání a dostupné fotovoltaické pole odpovídají specifikacím měniče. Při konfiguraci systému je třeba vzít v úvahu spotřebu vody, celkovou výšku a solární podmínky v místě.

2. Příjem a odvod komunální surové vody

Lze zvážit pro kompatibilní sací a dopravní čerpadla surové vody. Před výběrem modelu si ověřte proud motoru, požadovanou pracovní frekvenci, požadavky na ovládání a jakékoli uspořádání záložního napájení.

3. Převod a cirkulace průmyslové vody

V režimu pro všeobecné použití lze měnič použít pro kompatibilní aplikace průmyslových čerpadel, včetně přenosu procesní vody, cirkulace chladicí vody a dalších motorem řízených systémů vyžadujících řízení s proměnnou frekvencí.

4. Vzdálená nebo sezónní čerpací zařízení

U instalací s omezenou nebo proměnlivou dostupností sítě může být pohon vyhodnocen jako součást solárního čerpacího systému s vhodně navrženým záložním napájením. Záložní zdroj, přepínací uspořádání a provozní sekvence musí být potvrzeny pro konkrétní instalaci.

Pokyny k instalaci a výběru

1. Ověřte jmenovitý výkon motoru

Zkontrolujte typový štítek motoru, jmenovitý proud, napětí, výkon a provozní požadavky. Samotný jmenovitý výkon měniče nestačí k zajištění kompatibility s každým motorem čerpadla.

2. Zkontrolujte napětí FV pole

Potvrďte specifikace modulu a vypočítejte napětí stringu při nejnižší očekávané teplotě na místě. Ujistěte se, že maximální vypočtené Voc zůstává v mezích vstupního stejnosměrného limitu měniče a že normální provoz je kompatibilní s rozsahem MPPT.

3. Potvrďte požadavky na záložní napájení

Je-li vyžadován provoz sítě nebo generátoru, ověřte napětí zdroje střídavého proudu, frekvenci, kapacitu, zapojení a přepínací komponenty specifikované pro instalaci. Nepřipojujte ani nepřepínejte zdroje napájení, aniž byste postupovali podle schématu zapojení modelu.

4. Zkontrolujte délku kabelu motoru

U motorových kabelů delších než 50 m si prostudujte příslušnou příručku pro doporučení výstupní tlumivky a povolené délky kabelů. Délka kabelu, izolace motoru a podmínky instalace ovlivňují vhodnost výstupního připojení.

5. Počítejte s ekologickým snížením výkonu

Zohledněte okolní teplotu, nadmořskou výšku, ventilaci a podmínky krytu. Požadavky na snížení by měly být uplatněny, když instalace překročí specifikované provozní podmínky.

Krytí IP20 neposkytuje ochranu proti vniknutí vody. Nainstalujte měnič do prostředí a krytu vhodného pro specifikovaný stupeň ochrany, požadavky na teplotu a ventilaci.

FAQ

1. Kolik panelů potřebuje čerpadlo o výkonu 37 kW?

Devět řetězců po 18 modulech při 250 W nebo devět řetězců po 15 při 300 W, což je 162 nebo 135 modulů. Berte to jako výchozí bod a velikost vzhledem k dennímu objemu vody a celkové dopravní výšce, protože pole určuje výkon, nikoli výkon motoru.

2. Může to běžet na generátoru stejně jako na síti?

Ano. Jako záložní zdroj funguje libovolný třífázový zdroj 380 V na R, S a T. Nastavte P8-15 na 2, chcete-li vynutit provoz ze sítě nebo generátoru, nebo na 0 pro automatické přepínání. Nejprve ověřte stabilitu napětí generátoru, protože měnič vypíná při přepětí nebo podpětí jako každý invertor.

3. Jaké jsou instalační vzdálenosti a limity prostředí?

Uvnitř, mimo přímé sluneční světlo, žádný korozivní nebo hořlavý plyn, žádný vodivý prach. Okolní -10°C až 50°C se snížením výkonu nad 40°C, vlhkost nižší než 95 % RH bez kondenzace, nadmořská výška pod 1000 m bez snížení výkonu, vibrace nižší než 5,9 m/s². Krytí má IP20, takže je vyžadována skříň nebo čistá pumpa.

4. Potřebuje výstupní reaktor?

Manuál doporučuje takové, kde je čerpadlo více než 50 m od pohonu, což je v tomto měřítku běžné. Chrání izolaci motoru před odraženým napětím na dlouhých kabelech a snižuje riziko selhání vinutí po mnoho let provozu.

5. Jaká je schopnost přetížení?

150 % jmenovitého proudu po dobu 60 s, 170 % po dobu 12 s a 190 % po dobu 1,5 s. Na jednotce 37 kW to je 112,5 A za minutu, což stačí pro startovací nápor velkého ponorného zařízení a pro přechodné špičky zatížení.

6. Lze jej dodat jako obyčejný 37 kW měnič?

Ano. Objednejte si jej v univerzálním režimu a P8-00 se před odesláním odpovídajícím způsobem nastaví, což vám poskytne standardní měnič s řízením SVC nebo V/F, PID, Modbus a kompletní sadou ochrany. Druhou možností je režim solárního čerpadla. Řekněte nám, který projekt potřebuje. Jednotka v režimu solárního čerpadla se poté přepne na univerzální použití s ​​P8-00 na 0, což je spíše změna parametru než návrat.

7. Jak podporujete projekt této velikosti?

Zašlete nám jmenovitý výkon čerpadla, celkový dopravní výkon, denní objem vody a umístění pracoviště a my se vám vrátíme s modelem pohonu, konfigurací pole a seznamem stejnosměrných ochran jako jeden balíček. Ceny, dodací lhůta a podmínky OEM jsou uvedeny společně, takže vše můžete zákazníkovi předat v jednom dokumentu.
