Třífázové 380V solární čerpadlo a univerzální invertorový VFD od společnosti Csivei o výkonu 0,75–2,2 kW od výrobce nabízí rozsah vysokonapěťového stejnosměrného vstupu. Maximální DC vstup je 900 VDC, s doporučeným rozsahem napětí naprázdno 550–750 VDC a rozsahem MPPT 450–600 VDC. Nastavitelný rozsah startovacího napětí je 300–900 VDC. Tyto hodnoty poskytují základ pro výběr řetězce panelu uvedeného v doporučené tabulce polí.
Tato řada zahrnuje tři jmenovité hodnoty motoru: 0,75 kW, 1,5 kW a 2,2 kW. Jejich jmenovité výstupní proudy jsou 2,1 A, 3,8 A a 5,1 A. Každý model je určen pro třífázové napájení 380 V AC a může pracovat i se správně nakonfigurovaným fotovoltaickým polem v režimu solárního čerpadla. Volba provozního režimu určuje, zda se pohon použije pro solární čerpání nebo jako univerzální invertor.
Pro uvedené možnosti modulů používá doporučené pole jeden řetězec 18 modulů s výkonem 250 W (37±1 V) nebo jeden řetězec 15 modulů s výkonem 300 W (45±1 V). Vyšší napětí FV stringu může znamenat nižší stejnosměrný proud pro danou úroveň výkonu, což může pomoci řídit proud kabelů a pokles napětí při delších úsecích. Konečný návrh řetězce musí používat aktuální elektrická data modulu a udržovat maximální napětí naprázdno pole v mezích měniče.

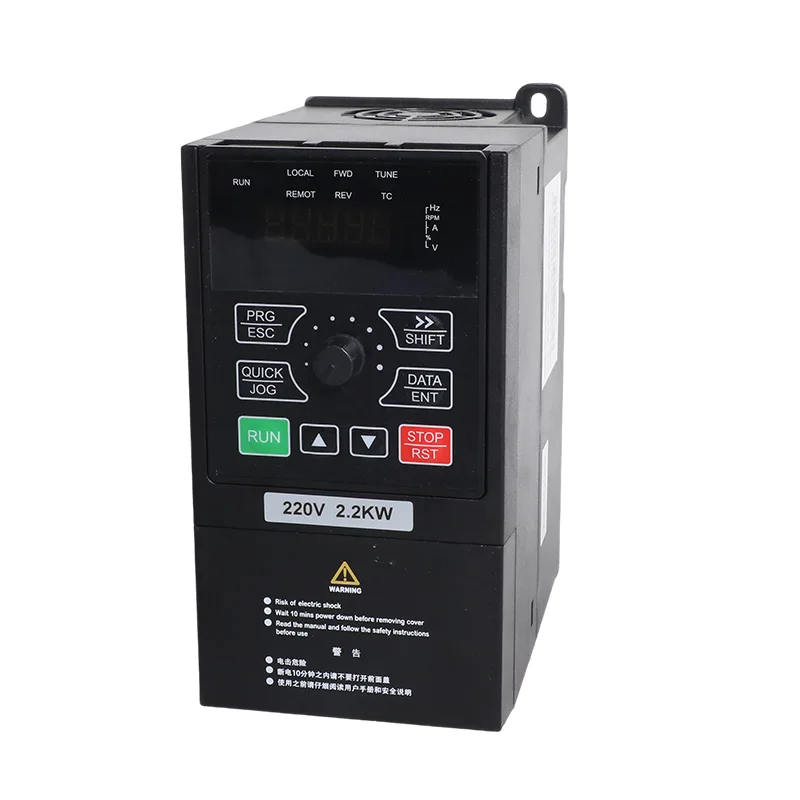

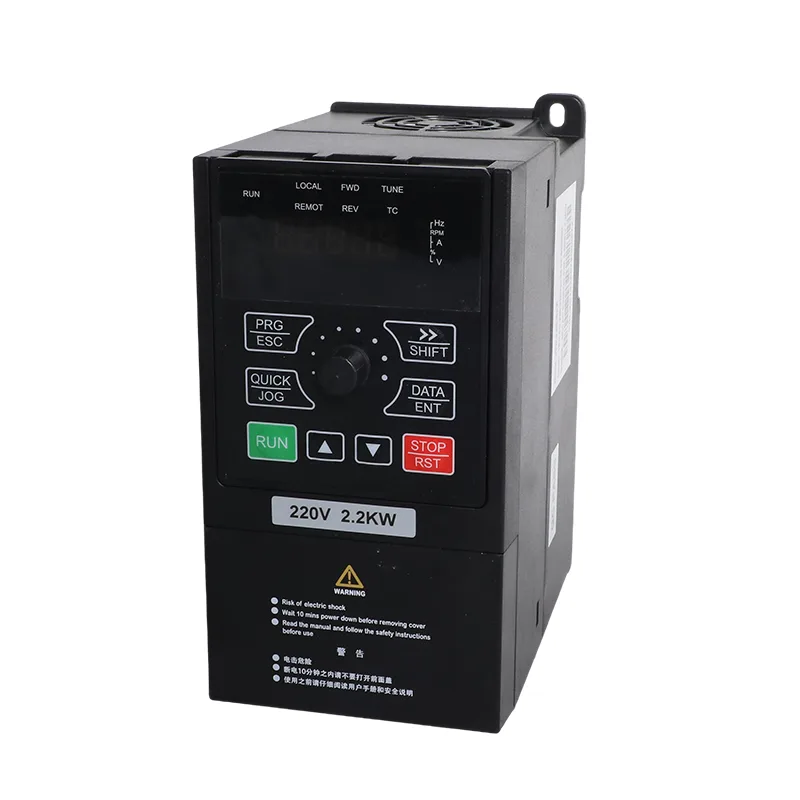

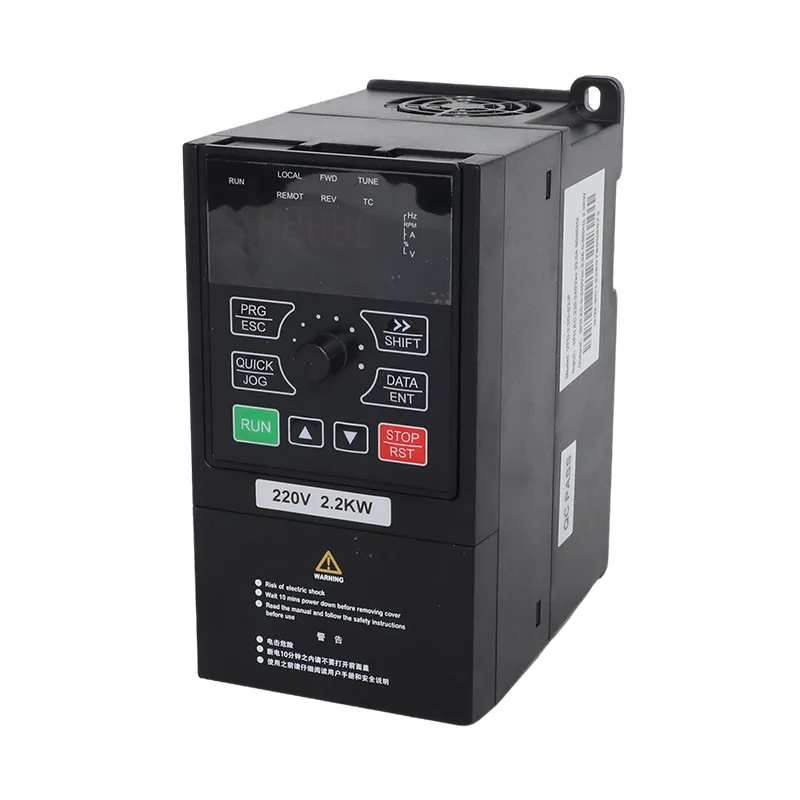

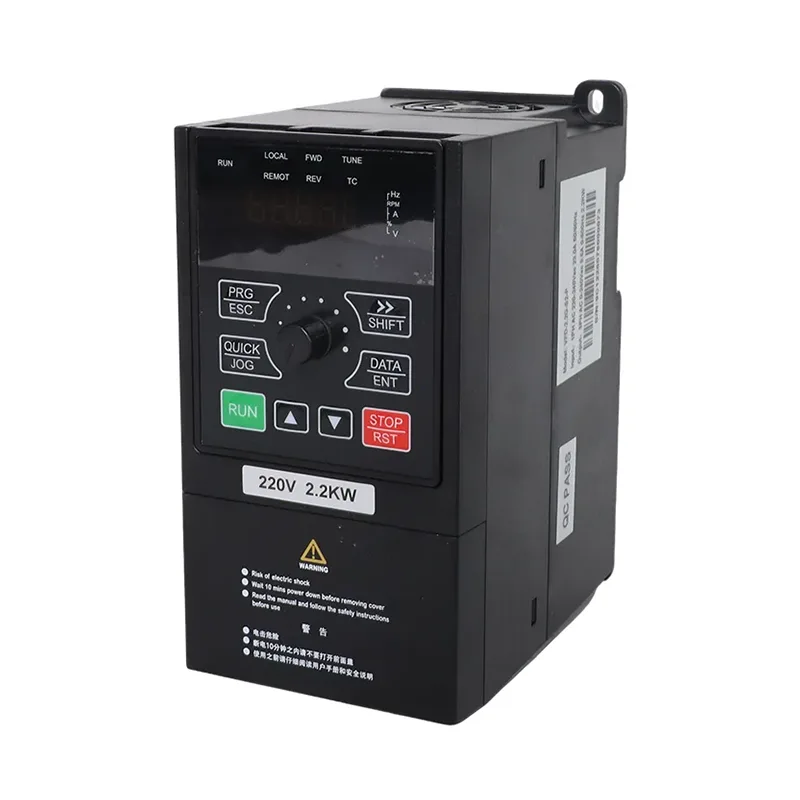

Tyto tři modely sdílejí kompaktní šasi o rozměrech 171 × 86 × 138 mm a hmotnosti přibližně 1 kg. Montážní plocha 67,3 × 157,5 mm pomáhá umístit měnič do menších rozvaděčů nebo krytů zařízení. Tato kompaktní forma je užitečná tam, kde malé čerpadlo nebo stroj potřebuje řízení s proměnnou rychlostí, ale prostor pro instalaci je omezený.
S P8-00 nastaveným na 1 pracuje pohon v režimu solárního čerpadla. Sledování MPPT upravuje provoz v reakci na dostupnou fotovoltaickou energii, zatímco logika slabého osvětlení a ochranné funkce související s čerpadlem pomáhají zvládat měnící se sluneční podmínky. Při specifikaci systému je nutné zkontrolovat napětí stringu pole, jmenovitý výkon motoru a požadavky na čerpadlo.
S P8-00 nastaveným na 0 lze stejný hardware použít pro kompatibilní třífázové motory bez solárního pole. Řízení SVC nebo V/F podporuje regulaci otáček motoru, zatímco vestavěné PID a RS485 Modbus RTU jsou k dispozici pro vhodné aplikace pro řízení tlaku, průtoku nebo procesu. CSIVEI může před odesláním nakonfigurovat požadovaný provozní režim; pozdější změna režimu se provede prostřednictvím příslušných parametrů a měla by se řídit návodem k produktu.
| Položka | VFD-PC10-0,75G-T4 | VFD-PC10-1.5G-T4 | VFD-PC10-2.2G-T4 |
| Použitelný motor | 0,75 kW / 1 HP | 1,5 kW / 2 HP | 2,2 kW / 3 HP |
| Nominální kapacita | 1,5 kVA | 3 kVA | 4 kVA |
| Vstupní proud | 3,4 A | 5 A | 5,8 A |
| Výstupní proud | 2,1 A | 3,8 A | 5,1 A |
| Vstupní střídavé napětí | AC 3 PH 380 V (-15 %) až 440 V (+10 %) | ||
| Max. Vstupní stejnosměrné napětí | 900 V DC | ||
| Doporučený rozsah Voc | 550 až 750 V DC | ||
| Doporučený rozsah MPPT | 450 až 600 V DC | ||
| Rozsah počátečního napětí | 300 až 900 VDC, parametricky nastavitelné | ||
| Jmenovité výstupní napětí | 3 PH 380 V AC | ||
| Úroveň hluku | 50 dBA max. |
| Model | Moduly 37±1 V, 250 W±5 Wp | Moduly 45±1 V, 300 W±5 Wp | ||
| Moduly na řetězec | Struny | Moduly na řetězec | Struny | |
| VFD-PC10-0,75G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-1.5G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-2.2G-T4 | 18 | 1 | 15 | 1 |
| Položka | Specifikace |
| Jmenovitá frekvence | 50/60 Hz |
| Rozsah vstupní frekvence | ±5 % (47,5 až 63 Hz) |
| Výstupní napětí | 0 na vstupní napětí |
| Výstupní frekvence | 0,1 až 500 Hz |
| Maximální frekvence | 0 až 500 Hz (ovládání SVC a V/F) |
| Nosná frekvence | 0,8 kHz až 8 kHz, automaticky přizpůsobeno zatížení (podporováno až 16 kHz) |
| Frekvenční rozlišení | Digitální nastavení 0,01 Hz; analogové nastavení 0,025 % maximální frekvence |
| Režim ovládání | Bezsenzorové vektorové řízení (SVC); V/F ovládání |
| Startovací moment | 0,5 Hz / 150 % (SVC) |
| Rozsah rychlosti | 1:100 (SVC) |
| Přesnost stability rychlosti | ±0,5 % (SVC) |
| Přetížitelnost | 150 % jmenovitého proudu po dobu 60 s; 170 % po dobu 12 s; 190 % za 1,5 s |
| Zvýšení točivého momentu | Automatické zvýšení točivého momentu; manuální zvýšení 0,1 % až 30,0 % |
| V/F křivka | Lineární, vícebodová a čtvercová křivka (výkon 1,2 / 1,4 / 1,6 / 1,8 / 2,0) |
| V/F separace | Úplné oddělení, poloviční oddělení |
| Zrychlení / zpomalení | Lineární nebo S-křivka, 0,0 až 6500,0 s |
| DC brzdění | Startovací frekvence 0,00 Hz až maximální frekvence; čas 0,0 až 36,0 s; aktuální 0,0 % až 100,0 % |
| ovládání JOG | JOG frekvence 0,00 Hz až maximální frekvence (výchozí 5 Hz); zrychlení/zpomalení 0,0 až 6500,0 s |
| Vestavěný PID | Ano, pro tlak, průtok nebo teplotu uzavřenou smyčku bez externího ovladače |
| AVR | Výstupní napětí je stabilní, když napětí sítě kolísá |

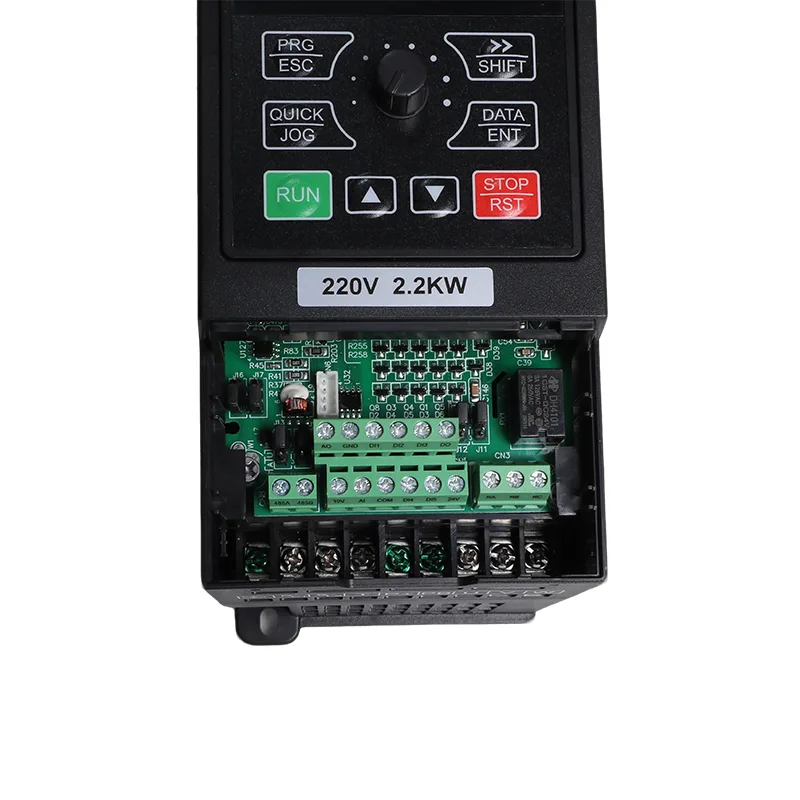

| Vstupní svorky | 5 digitálních vstupů, DI5 podporuje vysokorychlostní impulsy až do 50 kHz; 1 analogový vstup 0-10 V nebo 0-20 mA; 1 vstup potenciometru klávesnice |
| Výstupní svorky | 1 vysokorychlostní pulzní výstup až 50 kHz; 1 reléový výstup; 1 analogový výstup 0-20 mA nebo 0-10 V |
| Sdělení | RS485, Modbus RTU |
| Ochrana | Detekce zkratu motoru při zapnutí, ztráta výstupní fáze, nadproud, přepětí, podpětí, přehřátí, přetížení, nedostatečné zatížení, slabé světlo |
| Provozní teplota | -10 °C až 50 °C; snížení o 1 % na 1 °C nad 40 °C |
| Skladovací teplota | -20 °C až 60 °C |
| Vlhkost | Pod 95 % RH, žádná kondenzace |
| Nadmořská výška | pod 1000 m; snížení o 1 % na 100 m od 1000 do 3000 m |
| Vibrace | Méně než 5,9 m/s² (0,6 g) |
| Příloha | IP20, montáž na stěnu nebo skříň, vertikální instalace |
| Distribuční systém | TN, TT |
| EMC / bezpečnost | IEC 61800-3 (C3); IEC 61800-5-1 |
Tento výkonový rozsah je určen pro menší třífázová čerpadla a motoricky poháněná zařízení, kde jsou užitečné nastavitelné otáčky, solární provoz nebo obojí.
U čerpacích systémů může nastavitelné zrychlení a zpomalení pomoci řídit rychlost, kterou průtok narůstá a klesá. Správné nastavení rampy závisí na čerpadle, potrubí a hydraulických podmínkách; měly by být vybírány při uvádění do provozu, spíše než převzaty ze samotného výkonu motoru.
Doporučené konfigurace pole používají 18 modulů při 250 W nebo 15 modulů při 300 W v jednom řetězci. Střídač podporuje až 900 VDC, s doporučeným rozsahem Voc 550–750 VDC a MPPT rozsahem 450–600 VDC. Před potvrzením řetězce zkontrolujte skutečné napětí naprázdno modulu za teplotních podmínek na místě.
Nastavte P8-00 na 1 pro režim solárního čerpadla nebo 0 pro režim pro všeobecné použití. Stejná platforma kombinuje solární čerpání na bázi MPPT s řízením motoru SVC/V/F, vestavěným PID a Modbus RTU, což umožňuje obsluhovat vhodné aplikace čerpadel nebo lehkých strojů.
P8-10 až P8-14 konfigurují chování zastavení a restartu slabého světla. Ochrana proti nedostatečnému zatížení a vstupy pro hladinu vody mohou také podporovat ochranu čerpadla, pokud jsou správně zapojeny a nakonfigurovány pro instalaci.
Šasi 171 × 86 × 138 mm váží přibližně 1 kg. Vestavěný PID, pět digitálních vstupů, analogové I/O a RS485 Modbus RTU poskytují možnosti místního ovládání a integrace bez nutnosti samostatného PID regulátoru pro podporované aplikace s uzavřenou smyčkou.
18 modulů 250 W (typ 37 V) v jednom řetězci nebo 15 modulů 300 W (typ 45 V). Oba připojí pole v doporučeném rozsahu 550 až 750 V DC naprázdno. Nepřekračujte 900 VDC, což je jmenovité maximum.
Ano, to je normální nastavení mimo síť. Připojte pole ke svorkám stejnosměrného proudu a čerpadlo k U, V a W, nastavte P8-15 na 1 pro solární napájení a pohon se spustí, kdykoli pole dodá dostatečné napětí.
Ani. Řízení je bezsenzorové vektorové nebo V/F, obojí bez zpětné vazby. MPPT, ochrana proti chodu nasucho, ochrana proti nízkému zatížení a volitelný PID pro konstantní tlak jsou již v měniči.
P8-09 nastavuje spodní hranici provozní frekvence, standardně 10,00 Hz. Spolu s prahovou hodnotou slabého světla v P8-10 je to to, co zabraňuje pohonu roztáčet čerpadlo příliš pomalu na to, aby přemístilo vodu.
Přes RS485 s Modbus RTU, ano. Provozní frekvence, napětí sběrnice, výstupní proud, výstupní výkon, stav DI a DO a režim aktuálního napájení jsou všechny čitelné z monitorovací skupiny U0, přičemž režim napájení na U0-49 ukazuje síť nebo solární energii.
Ano. Velká část této velikosti je dodávána v univerzálním režimu, který pohání skleníkové ventilátory, dílenská čerpadla, cirkulaci chladicí kapaliny a malé kompresory na 380 V zdroj bez jakéhokoli pole na místě. Stejný hardware, stejné parametry, jiný režim. Při objednávce nám řekněte, který z nich chcete. Jednotka zakoupená v režimu solárního čerpadla se přepne nastavením P8-00 na 0.
Sdělte nám modelovou směs a množství a my písemně uvedeme datum odeslání s cenou. Standardní hodnocení a jednotky se značkou OEM se neodesílají ve stejném rozvrhu, protože potisk pouzdra a štítky jsou vyrobeny podle vašeho uměleckého díla, takže stojí za to rozhodnout se před objednáním.
