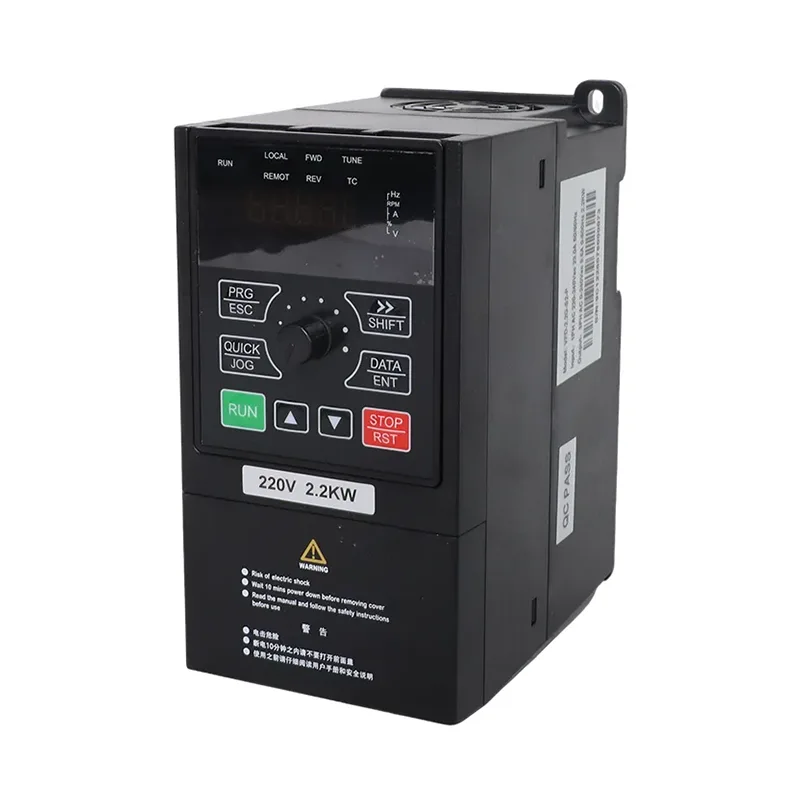

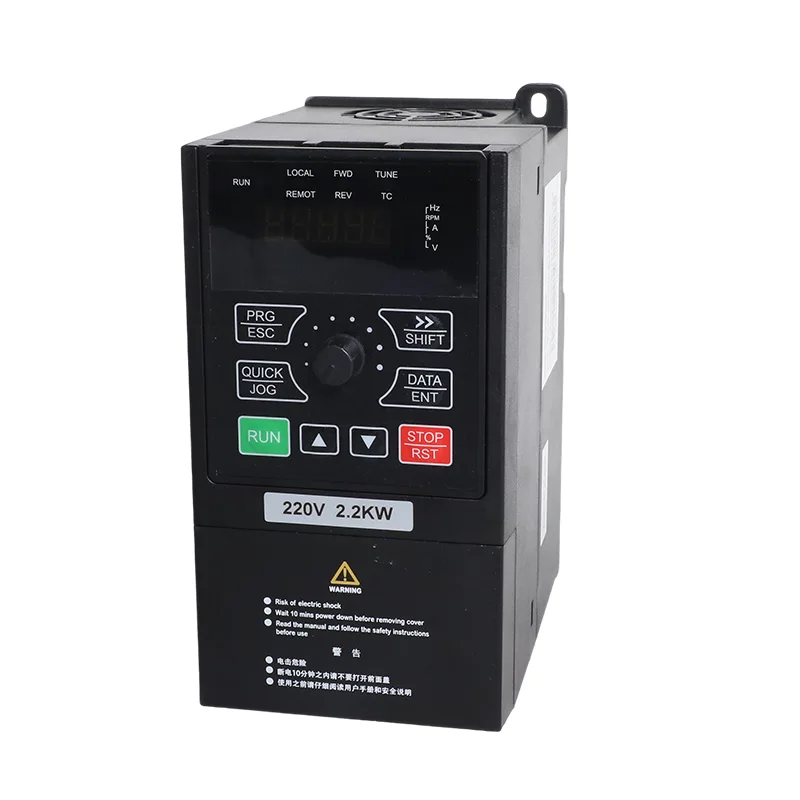

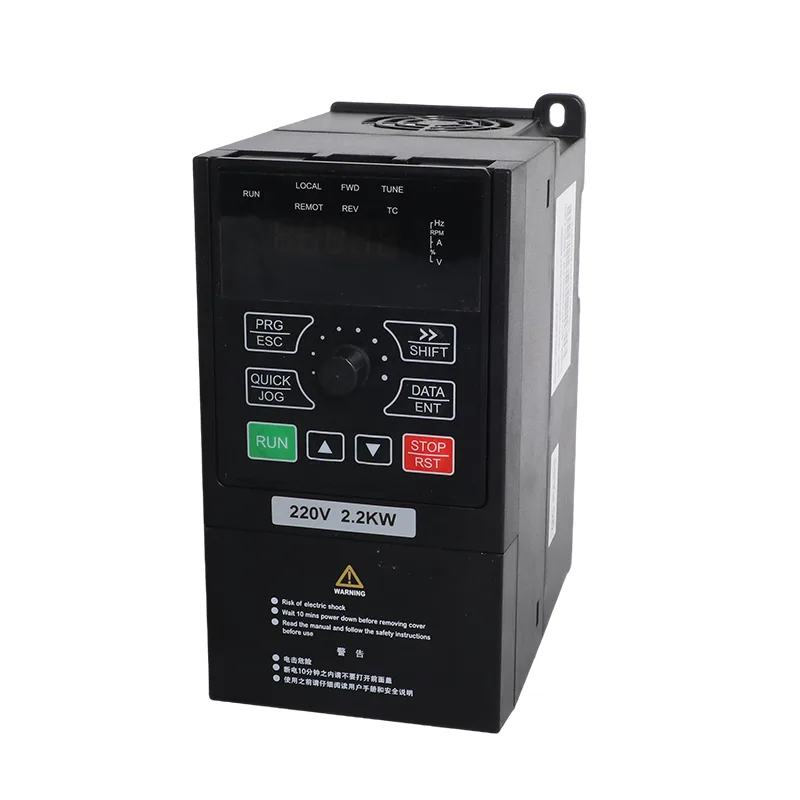

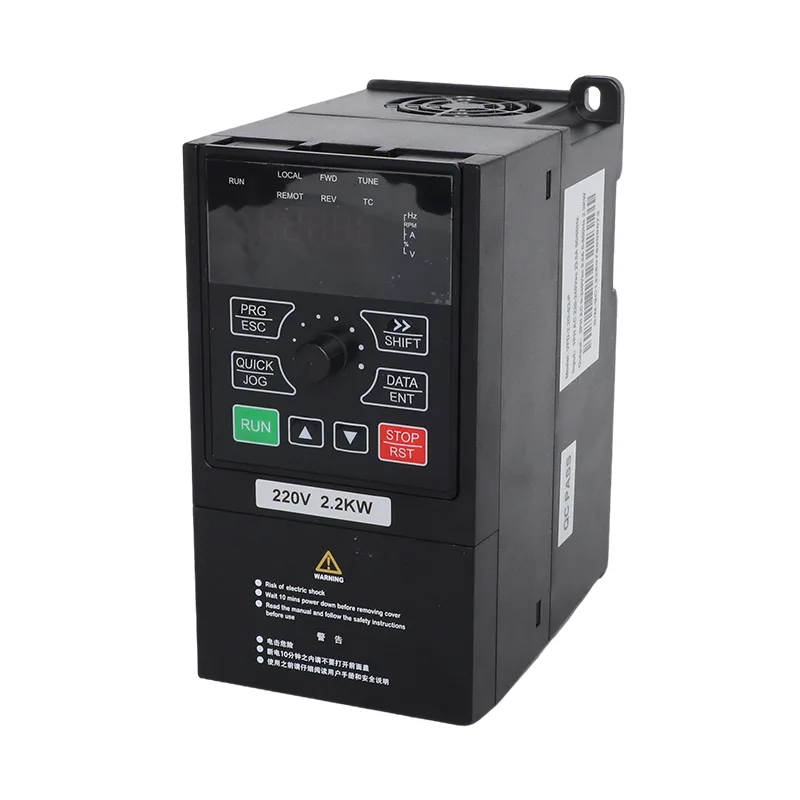

CSIVEI, čínský výrobce a dodavatel, nabízí pro kompaktní čerpací systémy a lehká zařízení dodávaná jednofázovým napájením 220–240 V 0,75–2,2 kW jednofázové 230V solární čerpadlo a univerzální invertor VFD. Řada VFD-PC10 zahrnuje modely 0,75 kW, 1,5 kW a 2,2 kW se jmenovitými výstupními proudy 4 A, 7 A a 9,6 A. V případě dotazů na nákup sdílejte typový štítek motoru a zamýšlený provozní režim a vyžádejte si cenovou nabídku pro příslušný model. Uvedené vstupní proudy jsou 8,2 A, 14 A a 23 A, proto je nutné zvolit napájecí obvod, kabel a ochranné zařízení pro odpovídající model.
V nastavení přímého solárního čerpání napájí FV pole střídač a střídač pohání čerpadlo; mezi nimi není vyžadována baterie. Tam, kde je potřeba voda nad rámec dostupných solárních hodin, může akumulační nádrž pojmout čerpanou vodu pro pozdější použití. Pokud je součástí instalace zálohování sítě, nakonfigurujte parametry výběru zdroje a zapojení pro zamýšlenou provozní sekvenci.
FV konfigurace jednofázového solárního čerpadla 230 V 0,75-2,2 kW a univerzálního invertorového měniče VFD je založena na jediném řetězci pro každý uvedený model. DC vstup je dimenzován až do 450 VDC, s doporučeným rozsahem napětí naprázdno 360–430 VDC a rozsahem MPPT 250–350 VDC. Tabulka B uvádí řetězec 11 modulů s jmenovitým výkonem 250 W (37±1 V) nebo 9 modulů s jmenovitým výkonem 300 W (45±1 V). Toto jsou doporučená uspořádání uvedená v produktových datech; ověřte skutečné napětí naprázdno modulu, včetně jeho zvýšení při nejnižší očekávané teplotě místa, před dokončením řetězce. Pole musí zůstat pod maximem 450 V DC střídače.
Jmenovité výstupní napětí je specifikováno jako 3 PH nebo 1 PH 220 V AC. U kompatibilního jednofázového motoru dodané informace o nastavení specifikují výstup U a V s P8-27 nastaveným na 1. Třífázový motor na 220 V používá U, V a W s P8-27 ponechaným na 0. Před připojením napájení k systému ověřte zapojení motoru a nastavení parametrů podle typového štítku motoru a návodu k produktu.
Pro jednofázové solární čerpadlo 230 V 0,75-2,2 kW a univerzální měnič VFD parametr P8-00 vybírá aplikační režim: 1 pro režim solárního čerpadla a 0 pro všeobecný režim. P8-15 samostatně definuje provoz zdroje v solární konfiguraci: automatický, pouze solární nebo pouze síťový. Zachování těchto nastavení zřetelně pomáhá sladit měnič se zamýšleným zapojením a řídicí sekvencí.
| Položka | VFD-PC10-0,75G-S2 | VFD-PC10-1.5G-S2 | VFD-PC10-2.2G-S2 |
| Použitelný motor | 0,75 kW / 1 HP | 1,5 kW / 2 HP | 2,2 kW / 3 HP |
| Nominální kapacita | 1,5 kVA | 3 kVA | 4 kVA |
| Vstupní proud | 8,2 A | 14 A | 23 A |
| Výstupní proud | 4 A | 7 A | 9,6 A |
| Vstupní střídavé napětí | AC 1 PH 220 V (-15 %) až 240 V (+10 %) | ||
| Max. Vstupní stejnosměrné napětí | 450 V DC | ||
| Doporučený rozsah Voc | 360 až 430 V DC | ||
| Doporučený rozsah MPPT | 250 až 350 V DC | ||
| Rozsah počátečního napětí | 160 až 450 VDC, parametricky nastavitelné | ||
| Jmenovité výstupní napětí | 3 PH nebo 1 PH 220 V AC | ||
| Úroveň hluku | 50 dBA max. |
| Model | Moduly 37±1 V, 250 W±5 Wp | Moduly 45±1 V, 300 W±5 Wp | ||
| Moduly na řetězec | Struny | Moduly na řetězec | Struny | |
| VFD-PC10-0,75G-S2 | 11 | 1 | 9 | 1 |
| VFD-PC10-1.5G-S2 | 11 | 1 | 9 | 1 |
| VFD-PC10-2.2G-S2 | 11 | 1 | 9 | 1 |
| Položka | Specifikace |
| Jmenovitá frekvence | 50/60 Hz |
| Rozsah vstupní frekvence | ±5 % (47,5 až 63 Hz) |
| Výstupní napětí | 0 na vstupní napětí |
| Výstupní frekvence | 0,1 až 500 Hz |
| Maximální frekvence | 0 až 500 Hz (ovládání SVC a V/F) |
| Nosná frekvence | 0,8 kHz až 8 kHz, automaticky přizpůsobeno zatížení (podporováno až 16 kHz) |
| Frekvenční rozlišení | Digitální nastavení 0,01 Hz; analogové nastavení 0,025 % maximální frekvence |
| Režim ovládání | Bezsenzorové vektorové řízení (SVC); V/F ovládání |
| Startovací moment | 0,5 Hz / 150 % (SVC) |
| Rozsah rychlosti | 1:100 (SVC) |
| Přesnost stability rychlosti | ±0,5 % (SVC) |
| Přetížitelnost | 150 % jmenovitého proudu po dobu 60 s; 170 % po dobu 12 s; 190 % za 1,5 s |
| Zvýšení točivého momentu | Automatické zvýšení točivého momentu; manuální zvýšení 0,1 % až 30,0 % |
| V/F křivka | Lineární, vícebodová a čtvercová křivka (výkon 1,2 / 1,4 / 1,6 / 1,8 / 2,0) |
| V/F separace | Úplné oddělení, poloviční oddělení |
| Zrychlení / zpomalení | Lineární nebo S-křivka, 0,0 až 6500,0 s |
| DC brzdění | Startovací frekvence 0,00 Hz až maximální frekvence; čas 0,0 až 36,0 s; aktuální 0,0 % až 100,0 % |
| ovládání JOG | JOG frekvence 0,00 Hz až maximální frekvence (výchozí 5 Hz); zrychlení/zpomalení 0,0 až 6500,0 s |
| Vestavěný PID | Ano, pro tlak, průtok nebo teplotu uzavřenou smyčku bez externího ovladače |
| AVR | Výstupní napětí je stabilní, když napětí sítě kolísá |

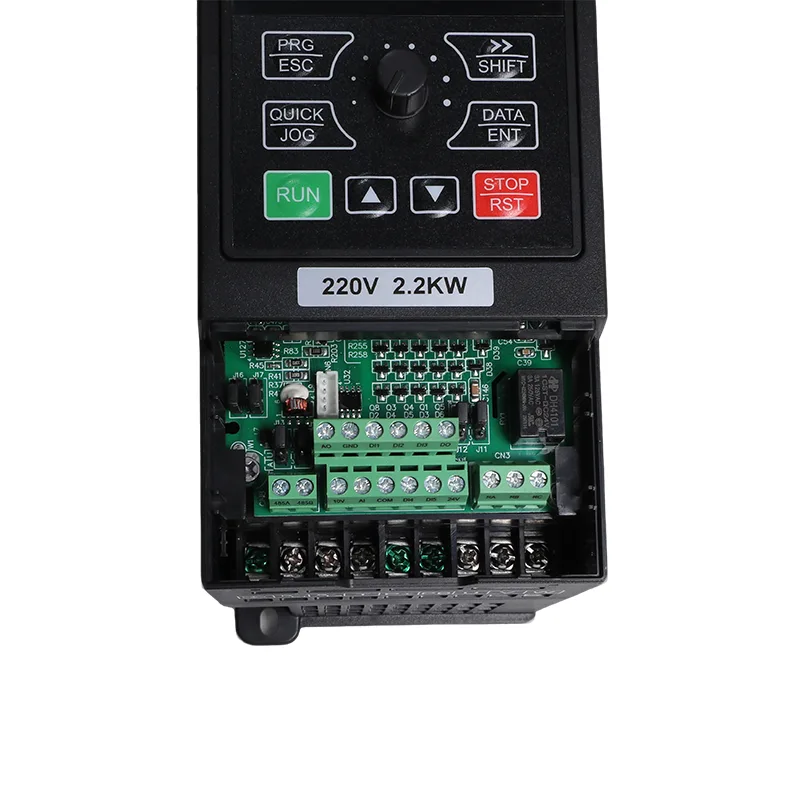

| Vstupní svorky | 5 digitálních vstupů, DI5 podporuje vysokorychlostní impulsy až do 50 kHz; 1 analogový vstup 0-10 V nebo 0-20 mA; 1 vstup potenciometru klávesnice |
| Výstupní svorky | 1 vysokorychlostní pulzní výstup až 50 kHz; 1 reléový výstup; 1 analogový výstup 0-20 mA nebo 0-10 V |
| Sdělení | RS485, Modbus RTU |
| Ochrana | Detekce zkratu motoru při zapnutí, ztráta výstupní fáze, nadproud, přepětí, podpětí, přehřátí, přetížení, nedostatečné zatížení, slabé světlo |
| Provozní teplota | -10 °C až 50 °C; snížení o 1 % na 1 °C nad 40 °C |
| Skladovací teplota | -20 °C až 60 °C |
| Vlhkost | Pod 95 % RH, žádná kondenzace |
| Nadmořská výška | pod 1000 m; snížení o 1 % na 100 m od 1000 do 3000 m |
| Vibrace | Méně než 5,9 m/s² (0,6 g) |
| Příloha | IP20, montáž na stěnu nebo skříň, vertikální instalace |
| Distribuční systém | TN, TT |
| EMC / bezpečnost | IEC 61800-3 (C3); IEC 61800-5-1 |
Tato řada je určena pro malá čerpací a lehká zařízení, kde je k dispozici jednofázové napájení 230 V. Solární provoz může podporovat denní čerpání vody, zatímco režim pro všeobecné použití poskytuje regulaci rychlosti pro kompatibilní zařízení poháněná motorem.
Měnič podporuje jednofázový nebo třífázový motorový výstup 220 V AC, za předpokladu správného připojení motoru a nastavení P8-27. Tato flexibilita může být užitečná při specifikaci pohonu pro stávající čerpadlo nebo stroj, ale požadavky na proud motoru a zatížení musí zůstat v rámci jmenovitých hodnot vybraného modelu.
Jednofázové solární čerpadlo 230 V CSIVEI 0,75-2,2 kW a univerzální invertor VFD lze objednat pro solární čerpání nebo konvenční regulaci rychlosti. Při žádosti o cenovou nabídku sdílejte typový štítek motoru, zamýšlený režim ovládání a specifikace FV modulu, aby bylo možné model a počáteční konfiguraci přizpůsobit aplikaci.
V režimu solárního čerpadla P8-15 volí automatický provoz (0), pouze solární (1) nebo pouze síť (2). V automatickém režimu P8-16 nastavuje interval chodu ze sítě (standardně 60 minut) a P8-17 nastavuje prodlevu před dalším pokusem o solární napájení (standardně 4 sekundy).
Doporučené pole je jeden řetězec modulů 11 × 250 W nebo modulů 9 × 300 W. Udržujte napětí naprázdno v doporučeném rozsahu 360–430 V DC a pod maximem 450 V DC; rozsah MPPT je 250–350 V DC.
Detekce nedostatečného zatížení je standardně povolena na úrovni 25 % s periodou potvrzení 60 sekund. Plovákové spínače mohou být připojeny k DI2 a DI3 a chyba E43 indikuje chybu hladinové sondy, když je použito toto monitorovací uspořádání.
P8-00 volí režim solárního čerpadla (1) nebo režim pro všeobecné použití (0). Všeobecný provoz poskytuje řízení SVC/V/F, vestavěný PID a Modbus RTU přes RS485, což umožňuje stejnou platformu pohonu obsluhovat kompatibilní čerpadla, ventilátory a další malé stroje.
Ano. Připojte čerpadlo k U a V, poté nastavte P8-27 na 1 pro režim jednofázového čerpadla. Třífázová čerpadla 220 V se připojují k U, V a W s P8-27 vlevo na 0.
Buď 11 modulů 250 W (typ 37 V naprázdno) v jednom řetězci, nebo 9 modulů 300 W (typ 45 V) v jednom řetězci. Oba umístili napětí pole uvnitř doporučeného okna 360 až 430 V DC. Zůstaňte pod 450 V DC otevřeného obvodu, což je maximum měniče.
Měnič se spustí, když stejnosměrné napětí překročí práh v P8-07, a zastaví se, když výstupní frekvence zůstane pod úrovní slabého světla v P8-10 (20 Hz ve výchozím nastavení) po dobu delší než P8-11 (výchozí 600 s). Provoz čerpadla pod rychlostí, při které se pohybuje voda, ohřívá motor a opotřebovává ložiska, takže se pohon místo plazení zastaví.
Ne. Panely napájejí měnič a měnič napájí čerpadlo. Nádrž je úložiště a nádrž stojí zlomek baterie a není třeba ji vyměňovat.
Ano. iMaster je vytvořen pro obě úlohy a mezi nimi se vybírá parametr P8-00. V univerzálním režimu se chová jako standardní invertor s řízením SVC nebo V/F, vestavěným PID, Modbus RTU přes RS485 a kompletní sadou ochrany. Při objednávce nám sdělte, v jakém režimu má jednotka běžet, a my ji před odesláním nakonfigurujeme. Jednotka, která je již v režimu solárního čerpadla, se přepne na univerzální použití nastavením P8-00 na 0, takže zásoby zakoupené pro jednu zakázku lze stále prodávat do druhé.
Pošlete nám model a projekt. Uvádíme vzorek a objemovou cenu společně, abyste mohli porovnat vstupní náklady, než se zavážete, a na vyhodnocovací jednotku lze použít značku OEM, abyste viděli, jak bude váš vlastní štítek vypadat.
