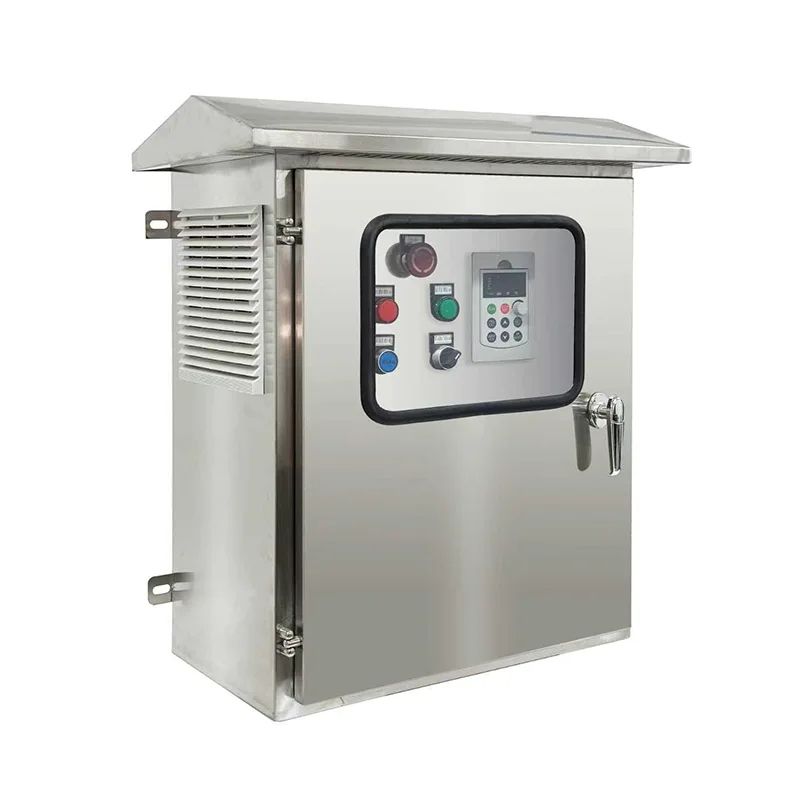

Solární čerpací invertorová skříň

Tento invertorový systém, umístěný v robustní ocelové skříni stojící na podlaze s krytím IP54 nebo vyšším, integruje celý řetězec přeměny energie – ochranu stejnosměrného vstupu, více vstupních kanálů MPPT, měnič s proměnnou frekvencí, filtraci výstupu střídavého proudu a komplexní systémový ovladač – vše předem zapojeno a továrně testováno pro rychlé nasazení v terénu. Výkon se pohybuje od 2,2 kW do více než 250 kW a podporuje jednofázové a třífázové motory čerpadel na střídavý proud při standardním napětí. Pokročilý algoritmus MPPT dosahuje účinnosti sledování > 99 %, dynamicky upravuje otáčky motoru v reálném čase podle toho, jak se sluneční záření mění v průběhu dne, a zajišťuje tak maximální denní dodávku vody. Hybridní vstup akceptuje záložní napájení AC sítě nebo dieselového generátoru, které se automaticky přepíná pro udržení vodního výkonu během zatažených období nebo nočního provozu. Integrované systémové ochrany pokrývají chod nasucho, přetížení, přepětí, podpětí, ztrátu fáze a zkrat, zatímco automatická logika spánku a probuzení založená na uživatelem nastaveném minimálním prahu výkonu chrání čerpadlo a panely. Grafická dotyková obrazovka HMI zobrazuje údaje o výkonu, napětí, průtoku a energii v reálném čase s rozhraním RS485 a volitelným rozhraním GPRS/4G/Wi-Fi umožňujícím vzdálené monitorování a integraci do platforem SCADA nebo IoT prostřednictvím Modbus. Všechny napájecí komponenty jsou umístěny v klimatizované skříni s filtrovaným chlazením nuceným vzduchem, přepěťovou ochranou a plnou shodou s platnými IEC a místními normami pro rozvodné sítě.

2. Ideální aplikace

Solar Pumping Inverter Cabinet, navržený pro spolehlivé, celoroční zásobování vodou tam, kde je napájení ze sítě nespolehlivé nebo chybí, poskytuje autonomní, bezobslužné řízení čerpadel pro zemědělské, komunitní a průmyslové vodní systémy.

Zemědělské zavlažování a zemědělství

Ideálními kandidáty jsou velkoplošné zavlažovací systémy, systémy s odkapáváním a operace se středovým čepem ve vzdálené zemědělské půdě. Invertor pohání vysoce výkonná třífázová čerpadla přímo ze solárních polí a poskytuje maximální průtok během špičkových hodin slunečního svitu – přesně v době, kdy plodiny nejvíce potřebují vodu. Hybridní vstupní kapacita umožňuje bezproblémovou zálohu sítě nebo generátoru během kritických fází růstu. Bez baterií a venkovní instalace odolné proti povětrnostním vlivům mohou zemědělci těžit z výrazně nižších nákladů na energii a provoz oproti čerpání nafty.

Obecní a obecní vodovody

Venkovské vesnice, odlehlé osady a obecní vodohospodářské úřady mohou nasadit solární čerpání z vrtů, aby dodávaly čistou pitnou vodu. Automatický provoz střídače – spouštění při východu slunce a zastavení při západu slunce nebo při plném zásobníku – eliminuje potřebu každodenní obsluhy. Vzdálené monitorování prostřednictvím GPRS/4G umožňuje vodohospodářským úřadům sledovat stav čerpadla, výstup vody a stav systému z centrálního dispečinku, což snižuje nákladné návštěvy na místě. Robustní konstrukce skříně chrání před prachem, hmyzem a sezónními extrémy počasí.

Napájení dobytka a vzdáleného ranče

Stanice pro dobytek, ovčí farmy a vzdálené pastviny rozmístěné v širokých oblastech potřebují spolehlivou dodávku vody do skladovacích nádrží a žlabů. Invertor se připojuje přímo k čerpadlům vrtů, čímž eliminuje logistiku dieselgenerátoru a náklady na dodávku paliva. Solární čerpání se přirozeně přizpůsobuje letní poptávce, kdy spotřeba vody pro zvířata vrcholí. Ochrana proti chodu nasucho automaticky přeruší provoz čerpadla, pokud hladina vody klesne, a zabrání tak nákladnému vyhoření motoru ve vrtu.

Zpracování průmyslových vod a odpadních vod

Důlní provozy, lomy a průmyslové závody v lokalitách mimo síť mohou systém používat pro zásobování procesní vodou, odvodňování nebo přečerpávání odpadních vod. Robustní konstrukce skříně měniče s filtrací prachu a aktivním chlazením vyhovuje drsným průmyslovým prostředím. Integrace hybridního vstupu se stávajícími záložními generátory zajišťuje nepřetržitý provoz bez ohledu na povětrnostní podmínky.

Desertification Control & Environmental Projects

Projekty rozsáhlé výsadby stromů, obnovy pastvin a zavlažování pouště spoléhají na konzistentní dodávku vody v odlehlých, nehostinných prostředích. Solární čerpací invertory poskytují autonomní provoz bez logistiky paliva se vzdáleným monitorováním umožňujícím centralizovanou správu více rozptýlených čerpacích stanic na rozlehlých územích.

3.Technický hloubkový ponor

Skříň Solar Pumping Inverter Cabinet integruje kompletní sadu pro přeměnu energie, řízení a ochranu do standardizovaného, ​​továrně testovaného krytu – omezuje inženýrství na místě, urychluje uvedení do provozu a maximalizuje dlouhodobou spolehlivost.

Vícekanálová architektura MPPT a DC vstupů

Solární pole jsou připojena k měniči prostřednictvím několika nezávislých vstupních kanálů MPPT, z nichž každý má vyhrazené stejnosměrné pojistky, zařízení na ochranu proti přepětí a izolační rozváděč umístěný ve vstupní části skříně. Ovladač MPPT nepřetržitě snímá napětí pole v širokém rozsahu (typicky 460V–850VDC pro větší systémy), aby lokalizoval bod maximálního výkonu a dosáhl tak >99% účinnosti statického sledování. Konfigurace dvou nebo tří kanálů MPPT umožňují strunám s různými orientacemi, úhly sklonu nebo profily zastínění pracovat na jejich individuální optimální úrovni, což výrazně zvyšuje celkový denní energetický výnos ve srovnání s konstrukcemi s jedním MPPT.

Převod stejnosměrného proudu na střídavý proud a měnič s proměnnou frekvencí

DC sběrnice regulovaná MPPT napájí vysoce výkonný měnič s proměnnou frekvencí postavený na modulech IGBT šesté generace a vysokorychlostním DSP řízení. Měnič syntetizuje sinusový výstup PWM s nastavitelným napětím a frekvencí (0–50/60 Hz nebo širší), což umožňuje řízení motoru s měkkým rozběhem bez náběhového proudu – nezbytné pro ochranu vinutí ponorného čerpadla. Pokročilé řízení U/f s kompenzací skluzu, zvýšením točivého momentu a křivkami automatické optimalizace energie odpovídá charakteristikám motoru v celém rozsahu otáček. Výstupní filtrace – pomocí stejnosměrných meziobvodových tlumivek, výstupních tlumivek a dV/dt filtrů podle potřeby – zajišťuje dlouhé kabelové trasy mezi střídačem a vrtným čerpadlem bez namáhání izolace motoru nebo ložiskových proudů.

Hybridní správa napájení

Integrovaná funkce automatického přenosu a synchronizace přijímá pomocný AC vstup ze sítě nebo dieselového generátoru. Řídicí jednotka systému nepřetržitě porovnává dostupný FV výkon s požadovaným provozním výkonem čerpadla. Když sluneční záření klesne pod uživatelsky definovanou prahovou hodnotu, AC vstup automaticky doplní nebo nahradí FV napájení – udržuje výstup vody bez přerušení. Režimy priority AC-only, PV-only a hybridní jsou uživatelsky konfigurovatelné. Režim priority FV maximalizuje využití solární energie při použití AC pouze pro pokrytí výpadků, minimalizuje náklady na palivo nebo elektřinu.

Algoritmy ochrany specifické pro čerpadlo

Vestavěný ovladač implementuje sadu ochran vyhrazených čerpadlům, které se nenacházejí v generických VFD. Dry-running detection monitors motor current, power factor, and frequency in real time, identifying the characteristic low-load signature of an unprimed or dry-run pump within one second of detection, then initiating an automatic shutdown and timed restart attempt routine. Ochrana minimálního výkonu zabraňuje neefektivnímu nízkorychlostnímu provozu, který plýtvá vodou bez produktivního čerpání. Sleep mode engages when available solar power drops below a user-set wake threshold, entering a low-power monitoring state and automatically resuming when irradiance returns. Water-full detection from a tank-level float switch or pressure transducer input halts the pump to prevent overflow, independently of the daily solar cycle.

Skříňové inženýrství a ochrana životního prostředí

Stojanová skříň je vyrobena z pozinkovaného ocelového plechu s povrchovou úpravou práškovou barvou odolnou vůči povětrnostním vlivům a dosahuje krytí IP54, IP55 nebo IP65 v závislosti na specifikaci modelu. Skříň je rozdělena do funkčních oddílů – DC vstup, přeměna energie, ovládání a AC výstup – s výklopnými, utěsněnými dvířky, které umožňují přístup ke všem servisovatelným komponentům. Filtrovaný systém chlazení s nuceným oběhem vzduchu s ventilátory s proměnlivou rychlostí řízenou teplotou udržuje optimální vnitřní prostředí pro výkonovou elektroniku. Nasávání vzduchu používá vysoce účinné filtry vhodné pro prašné zemědělské prostředí; tropické verze přidávají konformní povlak na všechny PCB pro oblasti s vysokou vlhkostí. Pro nasazení v chladném klimatu jsou k dispozici integrované termostaticky řízené antikondenzační ohřívače.

Ovládání, HMI a vzdálené připojení

Barevná dotyková obrazovka HMI na dveřích poskytuje okamžitý přehled o stavu systému včetně vstupního výkonu FV, rychlosti motoru, výstupního napětí, frekvence, denního energetického výnosu a kumulativní dodávky vody (vypočtené z křivek čerpadla nebo vstupu průtokoměru). Nastavení parametrů je chráněno heslem s více úrovněmi přístupu. Mezi standardní komunikační rozhraní patří RS485 (Modbus RTU) pro integraci SCADA, s volitelnými moduly GPRS, 4G, Wi-Fi nebo Ethernet pro vzdálené monitorování na cloudu. Platforma umožňuje vzdálené spuštění/zastavení, změny parametrů, potvrzování alarmů a protokolování dat – umožňuje jedinému operátorovi spravovat desítky rozptýlených čerpacích stanic.

4. Často kladené otázky

Q1: Jaké typy čerpadel a velikosti motorů může tento měnič pohánět?

Systém podporuje třífázové AC indukční motory a synchronní motory s permanentními magnety v konfiguracích ponorných a povrchových čerpadel. Výkon se pohybuje od 2,2 kW do více než 250 kW. Mezi běžné aplikace patří čerpadla do hlubokých vrtů, horizontální odstředivá čerpadla a turbínová čerpadla. Pomůžeme vám s přizpůsobením výkonu měniče údajům na typovém štítku motoru vašeho čerpadla.

Q2: Vyžaduje systém baterie?

Ne. Invertor pohání čerpadlo přímo ze solárních panelů, aniž by byla potřeba baterie. Voda je čerpána během slunečních hodin a skladována v nádrži, nádrži nebo sběrné nádrži – což je mnohem levnější než skladování elektřiny v bateriích. Pokud je potřeba 24hodinový přívod vody, volitelný hybridní AC vstup může za tmy zapojit napájení ze sítě nebo generátoru.

Q3: Kolik solárních panelů potřebuji a jak jsou připojeny?

Konfigurace panelu je určena výkonem vašeho čerpadla, denním cílovým objemem vody a místním slunečním zářením. Rozsah napětí MPPT střídače (typicky 460–850 VDC pro třífázové systémy) určuje délku sériového řetězce. Naši obchodní technici vypočítají velikost pole a konfiguraci řetězce na základě jednoduchého dotazníku. Skříň obsahuje sekci DC slučovače s jištěnými vstupy, což zjednodušuje zapojení pole.

Q4: Co se stane za zamračených dnů nebo během období nízkého slunečního záření?

Invertor zpomaluje motor čerpadla, když solární výkon klesá, a udržuje nepřetržitý, ale snížený průtok vody. Pokud výkon klesne pod uživatelsky nastavený minimální práh, systém přejde do režimu spánku a pravidelně kontroluje obnovené ozáření. Pokud je systém vybaven volitelným střídavým hybridním vstupem, energie ze sítě nebo generátoru automaticky doplňuje nebo nahrazuje solární energii v obdobích s nízkou intenzitou záření.

Q5: Jaká ochrana je pro čerpadlo zavedena?

Komplexní ochranné algoritmy pokrývají chod nasucho, přetížení, nadproud, přepětí, podpětí, ztrátu fáze, zkrat a přehřátí. Detekce chodu nasucho je zvláště důležitá pro aplikace vrtů; regulátor identifikuje stav nízkého zatížení typický pro suché čerpadlo během několika sekund a vypne se dříve, než dojde k poškození motoru, poté zahájí cyklus automatického načasovaného restartu.

Q6: Může být střídač instalován venku?

Ano. Skříň má krytí IP54, IP55 nebo IP65 v závislosti na specifikaci a je určena pro trvalou venkovní instalaci. Zahrnuje filtrovanou ventilaci, utěsněné těsnění dveří a povlak odolný vůči UV záření. Pro extrémní prostředí jsou k dispozici další možnosti, jako jsou slunečníky, vylepšená filtrace prachu a vnitřní antikondenzační ohřívače.

Q7: Jak je systém monitorován a ovládán na dálku?

Standardní RS485 Modbus RTU umožňuje lokální integraci SCADA nebo HMI. Volitelné moduly GPRS/4G, Wi-Fi nebo Ethernet umožňují vzdálené monitorování na cloudu prostřednictvím webového portálu nebo mobilní aplikace. Můžete zobrazit stav v reálném čase, přijímat upozornění na alarmy, stahovat historická data a na dálku upravovat parametry. To je zvláště cenné pro lokality v rozptýlené geografické oblasti.

Q8: Jakou údržbu skříň vyžaduje?

Běžná údržba je minimální: čtvrtletní čištění nebo výměna vzduchového filtru, vizuální kontrola kabelových spojů a těsnění dveří a roční funkční testování ochranných zařízení. Konstrukce skříně s předním přístupem znamená, že všechny komponenty – pojistky, stykače, řídicí desky plošných spojů a výkonové moduly – jsou dostupné bez demontáže krytu.

5.A Krajský zemědělský úřad — Rozmístění rozsáhlého solárního zavlažování

Pozadí

Vládní úřad pro zemědělský rozvoj v semiaridní oblasti subsaharské Afriky plánoval nahradit naftová zavlažovací čerpadla solární energií ve více zemědělských družstvech. Projekt se zaměřoval na 20 vrtů rozmístěných v široké geografické oblasti, z nichž každá zásobovala vodou pro kapkové zavlažované zahradnictví a polní plodiny. Logistika naftového paliva představovala více než 60 % provozních nákladů a poruchy generátoru často přerušovaly zavlažování během kritických období růstu.

Výzva

Každá lokalita měla podobný profil: stávající třífázové ponorné čerpadlo do vrtů o výkonu 15 kW až 45 kW, vzdálené místo bez připojení k síti a období sucha, které se přesně shodovalo s vrcholem slunečního záření. Požadavky úřadu byly náročné:

●  Nulová závislost na baterii pro minimalizaci investičních nákladů a nákladů na výměnu

●  Schopnost dodávat maximální objem vody během poledních hodin, kdy byla evapotranspirace plodin nejvyšší

●  Ochrana drahých ponorných čerpadel proti chodu nasucho ve vrtech s proměnlivou vydatností vody

●  Vzdálené centralizované sledování všech 20 lokalit z regionální centrály

●  Robustní konstrukce odolá celoročnímu prachu, sezónním dešťům a okolním teplotám dosahujícím 45 °C

Proč solární invertorové skříně?

Řešení měniče ve skříni bylo vybráno pro svou plně integrovanou, předem otestovanou dodávku. Každá skříň dorazila na místo předem zapojená s ochranou stejnosměrného vstupu, moduly MPPT, řídicím stupněm VFD, výstupní filtrací a řídicí jednotkou systému – pro uvedení do provozu vyžaduje pouze připojení k FV poli a kabel čerpadla.

Vícekanálové MPPT umožnilo rozdělit solární pole každé lokality do řetězců orientovaných mírně na východ a západ, což prodloužilo efektivní hodiny čerpání nad rámec čistě na jih orientované konfigurace. Pro dvě největší lokality byla specifikována varianta hybridního AC vstupu, která umožňuje doplnění malého záložního generátoru během delších zatažených období nebo pro příležitostné noční zavlažování.

Zásadní je, že ochrana proti chodu nasucho specifická pro čerpadla dala úřadům jistotu, že jejich stávající čerpadla do vrtů – což jsou značné utopené náklady – budou chráněna. Automatická logika spánku a probuzení znamenala, že nebyla vyžadována každodenní obsluha operátora; systém se automaticky spustil za svítání a zastavil se, když zásobníky signalizovaly plné.

Nasazení

Ve spolupracujících zemědělských komunitách bylo rozmístěno dvacet solárních čerpacích invertorových skříní v rozsahu od 18,5 kW do 45 kW. Každá skříň obsahovala duální MPPT kanály, možnost hybridního AC vstupu na dvou největších jednotkách a integrované vzdálené monitorování GPRS připojené k centrální SCADA platformě úřadu. Instalace a uvedení do provozu byly dokončeny místním dodavatelem elektrické energie během tříměsíčního období sucha. Stávající čerpadla do vrtů byla zachována a připojena přímo k novým střídačům.

Výsledky

●  Náklady na naftu ve 20 provozovnách klesly téměř na nulu, přičemž zálohování generátoru bylo aktivní na méně než 2 % celkových ročních provozních hodin.

●  Objemy dodávky vody odpovídaly nebo překračovaly základní linii čerpání nafty, přičemž rozšířené okno MPPT přidalo přibližně 1,5 extra efektivní hodiny čerpání denně.

●  Během prvních 18 měsíců provozu nedošlo k jediné poruše motoru čerpadla, což je připsáno řízení měkkého rozběhu a ochraně proti chodu nasucho.

●  Inženýři úřadu monitorovali všech 20 webů z jediného řídicího panelu, dostávali automatická upozornění SMS na jakékoli chybové stavy, což výrazně snižuje náklady na návštěvu webu.

●  Úspěch tohoto počátečního nasazení vedl úřad k přidělení finančních prostředků na dalších 35 skříňových systémů v další fázi, čímž se solární zavlažování rozšíří do nových zemědělských komunit.
