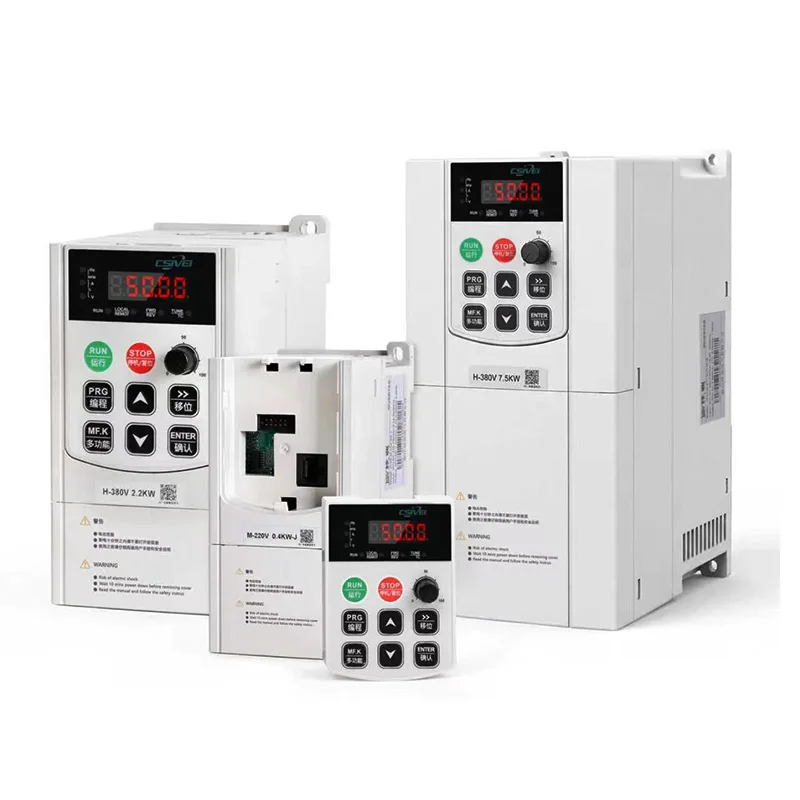

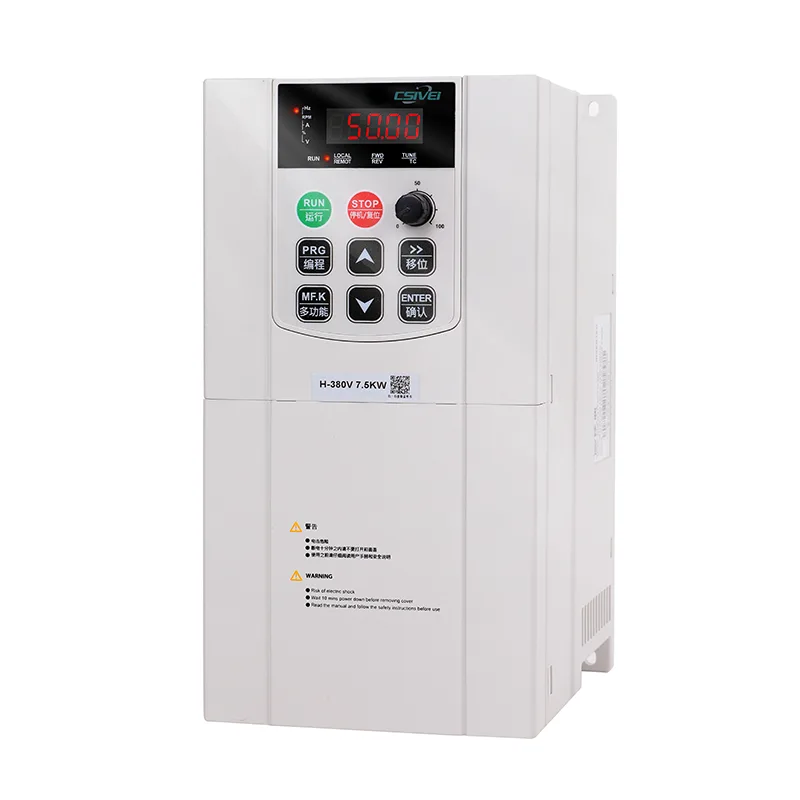

CSIVEI 18,5KW 3fázový solární čerpací invertor je vysoce výkonné řešení pro rozsáhlé projekty solární vody. Podporuje režimy off-grid i grid-hybrid, přičemž automaticky přepíná mezi solární energií, baterií a sítí. Pokročilý MPPT s 99% účinností, široký rozsah vstupního napětí (500-1000V DC). Pohon obsahuje vestavěné PLC, více komunikačních portů (RS485, Ethernet, CAN) a volitelnou 7palcovou dotykovou obrazovku. Ochrana zahrnuje detekci obloukového zkratu, monitorování zemního spojení a ochranu čerpadla proti chodu nasucho. Odolné krytí IP54 (volitelně IP65) pro venkovní instalaci. Ideální pro rekultivaci pouště, čerpání nádrží a úpravu průmyslové vody. CSIVEI dodává řešení solárních čerpadel na klíč.
| MODEL | |
| Vstupní napětí | AC,1PH,220V(-15%)~240V(+10%) |
| AC,3PH,380V(-15%)~440V(+10%) | |
| Jmenovitá frekvence | 50/60 Hz |
| Frekvenční rozsah | ±5 % (47,5 ~ 63 Hz) |
| Výstupní napětí | 0-Výstupní napětí |
| Výstupní frekvence | 0,1~500Hz |
| Nejvyšší frekvence | Vektorové ovládání: 0~500Hz |
| Ovládání V/F: 0~500HZ | |
| Nosná frekvence | 0,8 kHz ~ 8 kHz |
| Nosnou frekvenci lze automaticky upravit podle charakteristiky zatížení | |
| Rozlišení vstupní frekvence | Digitální nastavení: 0,01 Hz |
| Nastavení simulace: Maximální frekvence x 0,025 % | |
| Kontrolní metoda | SVC vektorové řízení s otevřenou smyčkou |
| U/F řízení rychlosti s otevřenou smyčkou | |
| Startovací moment | 0,5 Hz/150 % (SVC) |
| Rozsah rychlosti | 1:100 (SVC) |
| Přesnost stability rychlosti | ±0,5 % (SVC) |
| Přetížitelnost | 150 % jmenovitý proud: 60 s, 170 % jmenovitý proud: 12 s, 190 % jmenovitý proud: 1,5 s |
| Zvýšení točivého momentu | Automatické zvýšení točivého momentu；Manuální zvýšení točivého momentu: 0,1%~30,0% |
| V/F křivka | Tři metody：1.Lineární；2.Multifokální；3.Křivka V/F typu výkonu |
| V/F separace | 2 metody：Plně oddělené；Polodetašované |
| Křivka zrychlení a zpomalení | Metody lineárního nebo S-křivkového zrychlení a zpomalení. Dva typy časů zrychlení a zpomalení s časovým rozsahem 0,0~6500,0s |
| DC brzdění | Stejnosměrná frekvence brzdění: 0,00 Hz~Maximální frekvence |
| Doba brzdění: 0,0s~36,0s | |
| Hodnota proudu při provozu brzdy: 0,0%~100,0% | |
| Ovládání jogem | Frekvenční rozsah krokování: 0,00 Hz až maximální frekvence. Čas zrychlení a zpomalení jogu: 0,0s až 6500,0s |
| Vestavěný PID | Může pohodlně dosáhnout řídicího systému s uzavřenou smyčkou řízení procesu |
| AVR | Při změně síťového napětí může automaticky udržovat konstantní výstupní napětí. |
| Omezení a ovládání točivého momentu | Funkce „rypadla“ automaticky omezují točivý moment během provozu, aby se zabránilo častým výpadkům nadproudu |
Tento VFD, navržený pro zásobování vodou ve venkovských komunitách, napájí čerpadla, která zvedají vodu z vrtů, řek nebo nádrží do vyvýšených zásobníků nebo přímých distribučních sítí. Systém pracuje automaticky: když je solární energie dostatečná, čerpadlo naplní nádrž; když je nádrž plná, pohon přejde do režimu spánku, čímž se zachová mechanická životnost. Ideální pro vesnické vodní kiosky, školní vodovodní systémy a zásobování zdravotních klinik. Vestavěný PID zajišťuje konstantní tlak ve zvýšených nádržích, zatímco algoritmus MPPT získává maximální výkon ze solárních panelů i v zatažených dnech. Toto řešení poskytuje čistou, levnou vodu k pití a sanitaci bez závislosti na naftě nebo rozvodné síti.
Ochrana čerpadla před poškozením je u solárních vodních systémů zásadní. CSIVEI 18,5KW 3fázový solární střídač obsahuje komplexní sadu ochran specifických pro čerpadlo:
● Ochrana proti chodu nasucho – monitoruje proud, výkon nebo volitelný snímač průtoku; zastaví čerpadlo, když je zdroj vody vyčerpán, a automaticky se zopakuje po nastavitelném intervalu.
● Detekce prasknutí potrubí / nízkého průtoku – detekuje náhlý pokles proudu indikující prasknutí nebo únik potrubí, vypne se, aby se zabránilo zaplavení.
● Ochrana proti nadproudu a přetížení – zabraňuje přehřátí čerpadla v důsledku písku, vodního kamene nebo selhání ložisek.
● Vypnutí při podpětí a přepětí – chrání měnič a motor před nestabilním solárním vstupem.
● Antireverzní zavlažování – když se čerpadlo zastaví, lze ovládat zpětný ventil, který zabrání zpětnému toku vody, který roztočí motor dozadu.
Tyto ochrany prodlužují životnost čerpadla, omezují návštěvy údržby a zajišťují spolehlivou dodávku vody ve vzdálených solárních instalacích.
Q1: Jakou velikost kabelu potřebuji mezi solárními panely a měničem?
A: Velikost kabelu závisí na stejnosměrném proudu a vzdálenosti. U 18,5 kW 3fázového solárního střídače se na krátké vzdálenosti obvykle používá měděný kabel 4‑10 mm². Použijte náš nástroj pro dimenzování kabelů nebo se poraďte s technikem. Pro venkovní provoz vždy používejte kabely s dvojitou izolací odolné vůči UV záření.
Q2: Mohu nainstalovat disk venku?
Odpověď: Standardní krytí IP20 vyžaduje vnitřní instalaci nebo skříň odolnou vůči povětrnostním vlivům. Pro venkovní montáž bez další skříně si objednejte volitelné krytí IP54/IP65. Všechny verze mají desky plošných spojů s konformním povlakem, které odolávají vlhkosti.
Otázka 3: Potřebuji stejnosměrný jistič mezi panely a měničem?
Odpověď: Ano, stejnosměrný jmenovitý jistič nebo odpojovač s pojistkou jsou povinné pro bezpečnost a shodu s předpisy. CSIVEI doporučuje 2pólový DC jistič dimenzovaný na 1,25x maximální DC proud.
Q4: Jak připojím senzor ochrany proti chodu nasucho?
Odpověď: Měnič má vyhrazené digitální vstupní svorky pro průtokový spínač, tlakový spínač nebo elektrodu hladiny vody. Připojte NO/NC kontakty senzoru; poté nastavte odpovídající parametr na „ochrana proti chodu nasucho“. Po aktivaci snímače se měnič zastaví a zobrazí poruchu.
Q5: Jaké požadavky na uzemnění má tento měnič?
Odpověď: Správné uzemnění je kritické. Připojte PE svorku měniče k vyhrazenému uzemnění pomocí měděného vodiče. Uzemněte také rámy solárních panelů a motor čerpadla. Neuzemnění může způsobit úraz elektrickým proudem nebo poruchu měniče.
Vesnice s 300 domácnostmi ve východní Africe měla nespolehlivé studny s ručním čerpadlem. Solární čerpadlo CSIVEI VFD bylo instalováno s 18,5kW 3fázovým solárním invertorem solárního čerpadla, které čerpá vodu z vrtu do zvýšené nádrže o objemu 50 000 l.
Čistá voda je k dispozici denně po dobu 4 hodin a slouží všem rodinám.
Není potřeba nafta ani elektřina ze sítě – nulové provozní náklady.
Údržba snížena na každoroční čištění panelu.
Ženy a děti už pro vodu nechodí dlouhé vzdálenosti.
Systém fungoval bez závad po dobu 3 let a transformoval komunitní zdraví a ekonomickou aktivitu.
