V ekosystému výroby kaučuku představuje vulkanizační lis mnohem více než konečnou fázi tváření – je to místo, kde molekulární zesíťování určuje konečný výkon a komerční hodnotu každého hotového dílu. Teplota, tlak a čas – tři pilíře procesu vulkanizace – musí být řízeny s chirurgickou přesností, aby bylo dosaženo konzistentních vlastností materiálu. Přesto, jak jsou výrobní prostředí stále náročnější na kvalitu, agilitu a udržitelnost, konvenční hydraulické a tepelné řídicí architektury tradičních lisů odhalují zásadní nedostatky. IntegraceMěniče s proměnnou frekvencí (VFD)zásadním způsobem proměňuje tuto krajinu tím, že převádí to, co bylo kdysi strojem s hrubou silou, na senzorově citlivý, dynamicky reagující systém, který přináší nejen energetickou účinnost, ale také bezprecedentní procesní inteligenci. Jádrem této transformace je koncept inteligentního vytvrzování – paradigma, kde se tisk aktivně přizpůsobuje podmínkám v reálném čase, spíše než slepě následovat předem nastavenou rutinu.

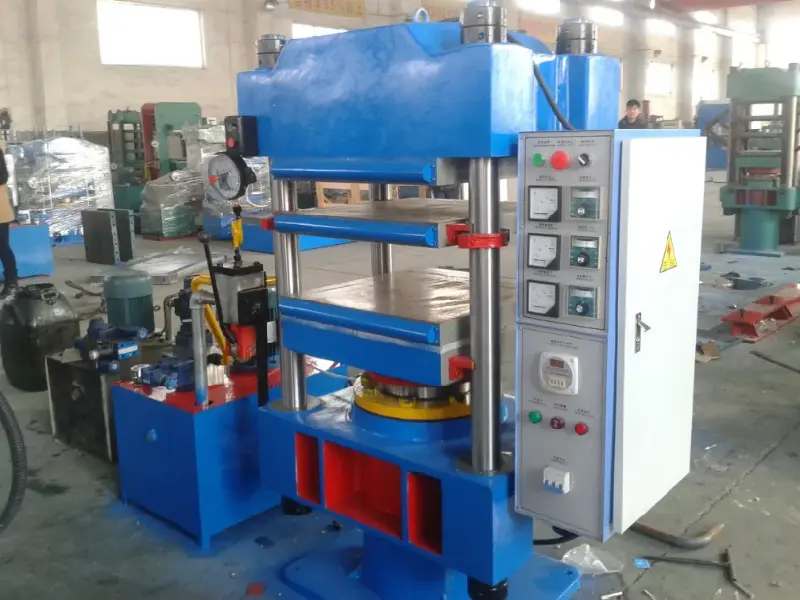

Abychom plně ocenili dopad technologie VFD, je nezbytné prozkoumat vlastní omezení konvenčních strategií řízení lisu. Ať už se používá při vulkanizaci pneumatik (pomocí vaků nebo mechanických forem) nebo v lisech s plochými deskami na pryžové desky, těsnění a podrážky, základní provozní cyklus – zavírání, natlakování, zahřívání a otevírání – představuje tři přetrvávající technické problémy, které se starší systémy snaží překonat:
● Hydraulická synchronizace při zatížení:Víceválcové lisy, zejména ty s velkými plochami desek nebo vícenásobnými otvory, vyžadují dokonale koordinovaný pohyb, aby se zabránilo nerovnoměrnému rozložení tlaku. Tradiční hydraulické systémy řízené ventily, které se při regulaci průtoku spoléhají na škrcení, trpí přirozenými nelinearitami způsobenými kolísáním teploty oleje, vnitřní netěsností a hysterezí ventilů. Výsledkem jsou často nesprávně zarovnané desky, nadměrné vzplanutí a zbytkové napětí ve vytvrzeném produktu.
● Rigidní, časové plánování procesu:Optimálním vulkanizačním profilem je zřídka jednoduché udržování konstantního tlaku. Mnoho aplikací vyžaduje postupnou tlakovou sekvenci – vyšší počáteční tlak pro tok materiálu, následovaný sníženým přídržným tlakem, aby se minimalizovala relaxace napětí. Konvenční systémy založené na časovačích nebo reléových logických systémech se nemohou přizpůsobit změnám viskozity směsi, kolísání okolní teploty nebo teplotních podmínek formy mezi jednotlivými šaržemi, takže proces zůstává fixní, spíše než citlivý. Tato rigidita je v přímém rozporu s principy inteligentního vytvrzování, které vyžaduje flexibilitu a přizpůsobivost v reálném čase.
● Podstatné plýtvání energií v celém cyklu:Snad nejviditelnější nevýhodou je energetická neefektivnost. Hydraulická čerpadla s pevným objemem běží nepřetržitě při plných otáčkách motoru bez ohledu na aktuální potřebu a přeměňují přebytečnou elektřinu na teplo během nízkotlakých fází, jako je uzavírání formy a udržování tlaku. Současně, on/off regulace teploty pro elektricky vyhřívané desky zavádí tepelné překmity a podkmity, čímž se zvyšuje spotřeba energie a nerovnoměrnost vytvrzování.
Nasazení VFD ve vulkanizačních lisech není pouze úpravou otáček motoru – je to systémové přepracování hydraulické energetické jednotky a infrastruktury tepelného managementu. Společně tyto pokroky pokládají technický základ pro skutečné inteligentní vytvrzování, kde lis funguje jako uzavřený samonastavitelný systém. Výhody se rozvíjejí ve třech vzájemně propojených dimenzích:
Nahrazením konvenčního uspořádání „pevný motor + proporcionální ventil“ systémem VFD řízeným čerpadlem s proměnným objemem nebo systémem servočerpadla se hydraulická pohonná jednotka stává rozšířením regulační smyčky procesu:
● Průtok a tlak podle poptávky:VFD upravuje otáčky motoru v reálném čase tak, aby poskytoval přesně požadovaný průtok a tlak v každé fázi cyklu, čímž zcela eliminuje ztráty škrticí klapky. Při spárování s tlakovými převodníky a snímači polohy s vysokým rozlišením udržuje systém s uzavřenou smyčkou nastavený tlak v rozmezí ±1 bar – úroveň stability, která se přímo promítá do užších rozměrových tolerancí.
● Synchronní koordinace více aktuátorů:V lisech vybavených vyhrazenými čerpadly pro jednotlivé skupiny válců může více VFD pracovat v konfiguraci master-slave nebo v režimu elektronického vačkového hřídele prostřednictvím vysokorychlostních průmyslových sítí (např. CANopen nebo EtherCAT). To zajišťuje, že se velké desky uzavírají s paralelní přesností v mikrometrech, což je kritický požadavek pro produkty, jako jsou široké dopravníkové pásy nebo pneumatiky s velkým průměrem.
Ekonomický důvod pro přijetí VFD je přesvědčivý a má dvě stránky:
● Snížení hydraulického výkonu:Vzhledem k tomu, že motor běží pouze rychlostí nezbytnou k uspokojení požadavků na okamžitý průtok/tlak, spotřeba energie se mění v závislosti na skutečném pracovním zatížení. Během udržovací fáze, kdy je potřeba pouze kompenzace úniku, může motor zpomalit až na téměř nulové otáčky. Terénní údaje z projektů modernizace konzistentně ukazují úspory hydraulické energie v rozsahu od 40 % do 70 % ve srovnání s konvenčními systémy čerpadel s pevným objemem a ovládáním škrcení.
● Optimalizované řízení teploty:U elektricky vyhřívaných desek se k regulaci rychlosti cirkulačního ventilátoru používají VFD spíše než cyklické zapínání a vypínání ventilátorů. Modulované proudění vzduchu založené na kontinuální teplotní zpětné vazbě tlumí tepelnou setrvačnost a snižuje teplotní gradienty povrchu desky z ±5 °C až na ±1,5 °C. To nejen zlepšuje rovnoměrnost vytvrzení na celém povrchu formy, ale také snižuje spotřebu špičkového výkonu, čímž se snižuje zatížení elektrické infrastruktury zařízení.
Snad nejvíce transformační příspěvek technologie VFD spočívá v její schopnosti provádět sofistikované procesní algoritmy, které přenášejí inteligentní vytvrzování od konceptu do reality:
● Dynamické profilování tlaku:Komplexní vícestupňové sekvence tlak-čas lze naprogramovat přímo do VFD nebo koordinovat pomocí PLC, což umožňuje hladké přechody mezi nastavenými hodnotami, které optimalizují tok materiálu během plnění a minimalizují vnitřní dutiny během konečné fáze vytvrzování.

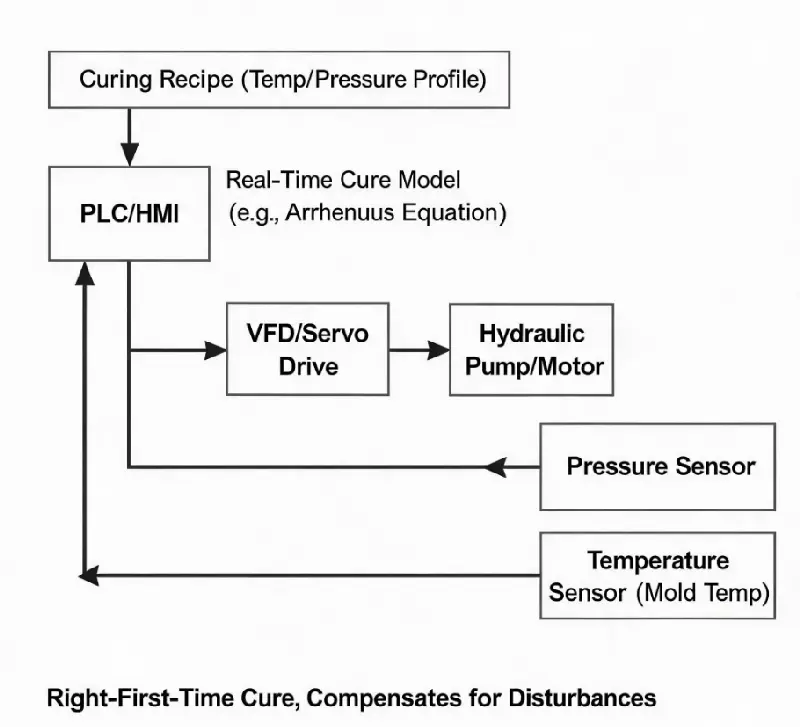

● Integrace s modely vytvrzování v reálném čase:Po připojení k řídicímu systému vyšší úrovně, který vypočítává optimální dobu vulkanizace pomocí kinetických modelů (jako je Arrheniova rovnice založená na skutečné teplotě formy), může VFD dynamicky upravovat trvání fází, aby kompenzoval procesní poruchy – zajišťuje vytvrzení „správně napoprvé“ bez ohledu na změny teploty formy nebo chování směsi. Tato úroveň odezvy je charakteristickým znakem inteligentního vytvrzování, které mění tisk z pasivního vykonavatele na aktivního rozhodování.
Významný výrobce pneumatik provedl komplexní modernizaci své flotily hydraulických vulkanizačních lisů a nahradil jednotky čerpadel s pevnou rychlostí servosystémy poháněnými VFD. Výsledky byly měřeny napříč několika KPI:
● Energie: Spotřeba hydraulické energie klesla o více než 65 % na lis, což přináší roční úspory, které významně přispěly k cílům podnikové udržitelnosti závodu.
● Kvalita: Přesnost regulace tlaku se zlepšila z ±5 bar na ±0,8 baru, zatímco paralelismus desek byl vylepšen aktivní synchronizací. Tyto zisky snížily variace stejnoměrnosti pneumatik (kolísání radiální síly a kolísání boční síly) a zlepšily výtěžnost produktů nejvyšší kvality.
● Produktivita: Rychlejší zavírání a otevírání formy, umožněné vysokou dynamickou odezvou servosystému, zkrátilo neproduktivní část každého cyklu a zvýšilo celkovou efektivitu zařízení (OEE) přibližně o 8 %.
